AUTOOL SDT103 EVAP-Rauchprüfgerät mit Durchflussmesser und einstellbarem Luftstrom

Black Friday startet baldBLACK FRIDAY · PHASE 1 · BIS ZU 20 % RABATT

Die Preise sinken, sobald der Sale startet.

Beginnt inEndet in07Tage16Std11Min07Sek

Mehr kaufen, mehr sparen

  • US$100+10 % Rabatt
  • US$1,000+15 % Rabatt
  • US$5,000+20 % Rabatt

Wichtigste Merkmale

This product is currently out of stock and unavailable.

  • 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
  • 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
  • Offizieller Shop Originalprodukte · Direkter Support

AUTOOL SDT103 · Rauchlecksuchgerät für Fahrzeuge mit externer Luftversorgung und Durchflussmesser

Rauchdurchfluss mit geregelter Werkstattdruckluft steuern

Schließen Sie geregelte Werkstattdruckluft an, lesen Sie den aktuellen Luftstrom am Messgerät ab und passen Sie die Rauchzufuhr an die gewählte Niederdruckprüfung an. Das SDT103 bietet einen festen EVAP-Ausgangsdruck von 3,2 kPa / 0,46 psi, einen aufblasbaren Adapter für kompatible Öffnungen und kompakt angeordnete Bedienelemente für die Lecksuche in der Werkstatt, wenn keine integrierte Pumpe benötigt wird.

  • Externer Werkstattdrucklufteingang
  • Ausgangsdruck 3,2 kPa / 0,46 psi
  • Sichtbarer Luftdurchflussmesser
  • Einstellbare Rauchzufuhr
  • Aufblasbarer Adapter für Öffnungen

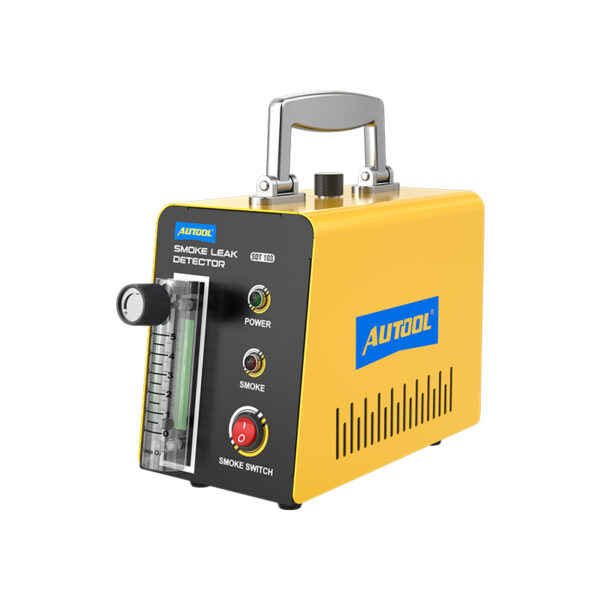

AUTOOL SDT103 smoke leak detector

Wichtige Merkmale

Einstellbarer Rauch mit sichtbarem Durchflussmesser

EVAP-orientierte Prüfung mit 3,2 kPa / 0,46 psi

Das SDT103 regelt den Ausgangsdruck für Niederdruck-EVAP-Rauchprüfungen auf 3,2 kPa / 0,46 psi und hilft damit, das Risiko übermäßigen Drucks zu verringern. Prüfen Sie vor dem Anschließen, ob dieser Druck dem Fahrzeugverfahren entspricht.

Ablesbarer Luftdurchflussmesser

Der externe Durchflussmesser zeigt den aktuellen Luftstrom an. Dies erleichtert das Einstellen der Rauchausgabe und den Schutz des geprüften Systems.

Einstellbarer Rauchdurchfluss

Der Luftstromregler hilft, den Rauchdurchfluss an unterschiedliche Prüfleitungen anzupassen. Vermeiden Sie übermäßigen Druck und verwenden Sie den geringsten für die Prüfung praktikablen Luftstrom.

Schnelle Raucherzeugung

Das Gerät erzeugt schnell Rauch, um Leckprüfungen effizienter zu machen. Die tatsächliche Füllzeit der Leitung hängt von Leitungsvolumen, Adapteraufbau, Luftstrom und Prüfbedingungen ab.

Aufbau mit externer Luftversorgung

Das SDT103 nimmt Werkstattdruckluft oder Luft von einem externen Kompressor über seinen Luftquellenanschluss auf. Anschließend können Sie den Luftstrom am Gerät überwachen und einstellen.

Abdichtung mithilfe des aufblasbaren Adapters

Der aufblasbare Adapter unterstützt die Abdichtung des Prüfanschlusses während Leckprüfungen.

Motor-, Leitungs-, Fahrzeugabdichtungs- und Kraftstofftankprüfungen

Unterstützt Leckprüfungen an Ansaugsystem, Abgassystem, Drosselklappe, Ladeluftkühler, Kurbelgehäuse, Wellendichtringen und Leitungsanschlüssen. Kann bei Niederdruck-Rauchprüfungen helfen, Fahrzeugabdichtungsbereiche, Kraftstofftankleckagen, nicht vollständig schließende Ventile sowie Luft- oder Wasserleckwege zu untersuchen.

Kompakte transportable Ausführung

Das kompakte Gehäuse ist für Transport, Aufbewahrung und Positionierung rund um den Motorraum ausgelegt.

Zusammengefasste Bedienelemente und Anschlüsse

Griff, Durchflussmesser, Rauchschalter, Stromanschluss, Luftquellenanschluss und Rauchausgang sind zusammengefasst, damit die Komponenten beim Aufbau schnell identifiziert werden können.

Überhitzungs- und Niedertemperaturschutz

Das Schutzsystem schaltet die Stromversorgung oberhalb von 75 °C ab und unterstützt den Betrieb bis etwa -20 °C.

3 Jahre Garantieunterstützung

Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.

Anwendung

Luft regeln, abdichten, Durchfluss prüfen, Rauch zuführen und kontrollieren

01

Step 1

Prüföl einfüllen

Füllen Sie vor der ersten Verwendung 10–15 ml Babyöl oder flüssiges Paraffin in das Lecksuchgerät. Überfüllen Sie es nicht.

Sicherheit und Kompatibilität

Niederdruck und das richtige Fahrzeugverfahren verwenden

Externe Luft und 12-V-Stromversorgung erforderlich

Das SDT103 hat keine integrierte Luftpumpe. Schließen Sie eine Werkstattdruckluftversorgung oder einen externen Kompressor an den Lufteinlass an und verbinden Sie das Gerät vor der Rauchprüfung anschließend mit einer 12-V-Gleichstrom-Fahrzeugbatterie.

Prüfausgangsdruck fest auf 3,2 kPa / 0,46 psi eingestellt

Das SDT103 regelt die zugeführte Luft auf einen festen EVAP-Prüfausgangsdruck von 3,2 kPa / 0,46 psi. Der Kompressor versorgt das Gerät mit Luft; sein Versorgungsdruck ist nicht der direkt an der Prüfleitung anliegende Druck.

Luftstrom schrittweise einstellen

Beginnen Sie mit einer Einstellung des Luftstromreglers nahe dem Minimum und erhöhen Sie den Durchfluss nur nach Bedarf. Beobachten Sie mit dem Durchflussmesser den Luftstrom durch die angeschlossene Prüfleitung; eine Änderung des Luftstroms erhöht den festen Prüfdruck des Geräts nicht.

Prüföl ist nicht enthalten

Prüföl ist nicht enthalten. Verwenden Sie flüssiges Paraffin oder Babyöl und füllen Sie vor der ersten Verwendung 10–15 ml ein.

Dauerbetrieb auf 8 Minuten begrenzen

Betreiben Sie das SDT103 nicht länger als 8 Minuten ununterbrochen. Der automatische Überhitzungsschutz schaltet die Stromversorgung oberhalb von 75 °C ab. Lassen Sie das Gerät vor dem Neustart abkühlen.

Betriebstemperatur und heiße Oberflächen

Das SDT103 unterstützt den Betrieb bis -20 °C. Das runde Metallgehäuse kann während des Betriebs heiß werden; vermeiden Sie daher direkten Kontakt mit heißen Oberflächen.

Nur für zulässige Niederdrucksysteme verwenden

Verwenden Sie das SDT103 nur dort, wo Niederdruck-Rauchprüfungen zulässig sind. Verwenden Sie es weder für direkte Hochdruck-Druckprüfungen an Fahrzeugklimaanlagen noch an Systemen, die gemäß Serviceverfahren des Fahrzeugs oder Bauteils ausgeschlossen sind.

Nur Niederdrucksysteme

Verwenden Sie das SDT103 ausschließlich für Niederdrucksysteme, für die das entsprechende Serviceverfahren des Fahrzeugs oder Bauteils Rauchprüfungen zulässt. Verwenden Sie es nicht an Hochdrucksystemen oder ausgeschlossenen Bauteilen.

Dem Rauchverlauf folgen

Folgen Sie dem sichtbaren Rauchverlauf, um den Leckbereich zu untersuchen. Falls kein Rauch erscheint, prüfen Sie die Abtrennung des Prüfabschnitts, die Ventilstellung und die Rauchzufuhr, bevor Sie die Prüfmethode wechseln.

Niemals während des Betriebs nachfüllen

Füllen Sie kein Prüföl nach, während das SDT103 läuft.

Überschüssiges Öl zuerst ablassen

Lassen Sie vor dem Betrieb überschüssiges Öl ab, wenn das Gerät überfüllt wurde.

Regler verändert nur den Luftstrom

Verwenden Sie den Luftstromregler zum Ändern des Durchflusses, nicht des Prüfdrucks.

Verfahren vor der Rauchprüfung prüfen

Befolgen Sie das Serviceverfahren des Fahrzeugs oder Bauteils, bevor Sie Rauch in ein System einleiten.

Prüfergebnisse

Luftstrom und Rauch in der richtigen Phase beurteilen

Luftstromänderungen

Wählen Sie anhand der Luftstromänderung die nächste Untersuchung und bestätigen Sie anschließend den Leckweg mit Rauch oder der entsprechenden Serviceprüfung.

Sichtbarer Rauchaustritt

Prüfen Sie, ob es sich beim Austritt um eine vorgesehene Öffnung handelt, und untersuchen, reparieren und prüfen Sie anschließend genau diesen Bereich erneut.

Kein sichtbarer Rauch

Prüfen Sie Zugang, Abtrennung des Prüfabschnitts, Ventilstellung und Rauchzufuhr, bevor Sie zur Funktionsdiagnose oder einer anderen Prüfmethode übergehen.

Modelle vergleichen

Durchflussüberwachung und Luftversorgung vergleichen

Modelle vergleichen

Choose one or more models. SDT103 is selected by default.

1 Modell ausgewählt

SDT103 is selected. Choose another model for a side-by-side comparison.

SDT103 specifications

Produktname
ModellSDT103
Rauchausgabe und Schutz
Funktionsprinzip
Verbrennung bei niedrigem Sauerstoffgehalt
Füllmenge des Prüföls
10-15ml
Nennausgangsdruck
3.2 kPa (0.46 psi) Nennausgang des Geräts; Verfahren des Zielsystems verwenden.
Nennausgangsdurchfluss
>10L/min
Hochtemperaturschutz
Stoppt bei über 75°C
Ansprechzeit
Erzeugt Rauch in 5 Sekunden
Leistung und Abmessungen
Eingangsleistung
DC12V/5A
Nennleistung
48W
Nettogewicht des Hauptgeräts
1.15kg
Abmessungen des Hauptgeräts
180mm*100mm*135mm
Überwachung und Bedienelemente
Durchflussmesserfenster
✓Inklusive
Manometer
×Nicht inklusive
Art der Luftversorgung
Externe Luftversorgung
Modusausgabe
Rauchmodus
Zwei Druckmodi
×Nicht inklusive
Durchfluss-Einstellknopf
✓Inklusive
Ölablassventil
×Nicht inklusive
Störungsanzeige
×Nicht inklusive
Ölstandsanzeige
×Nicht inklusive

Bedienungsanleitung und Downloads

Aufbau und Prüfdruck anhand der Anleitung prüfen

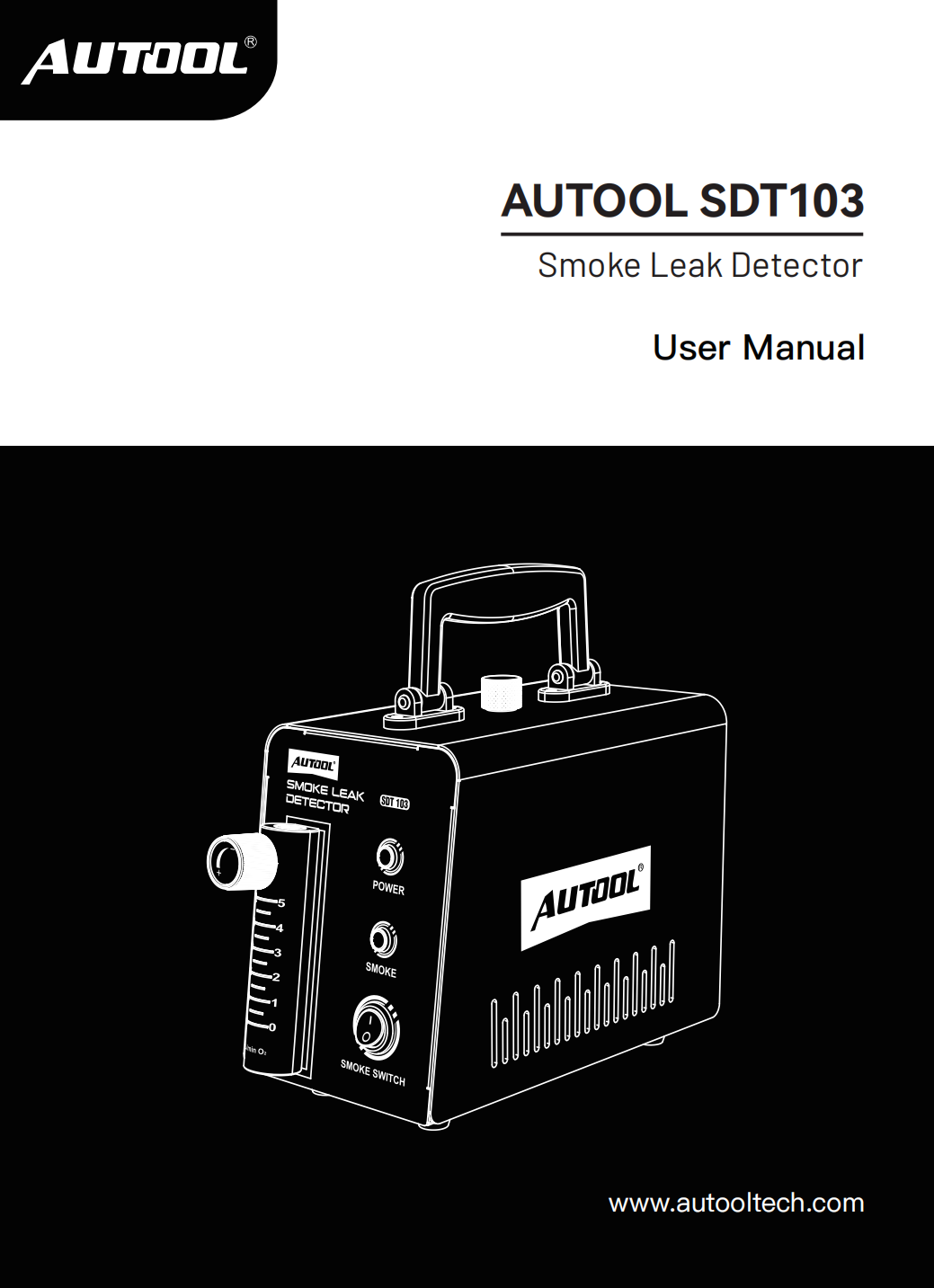

AUTOOL SDT103 user manual preview
Bedienungsanleitung / PDF

AUTOOL SDT103 Bedienungsanleitung

Öffnen Sie die PDF-Anleitung zum Werkstattdruckluftanschluss des SDT103, Durchflusseinstellung, zulässigen Niederdruck-Rauchprüfungen, Adapteraufbau, Prüföl-Sicherheit und Fehlerbehebung.

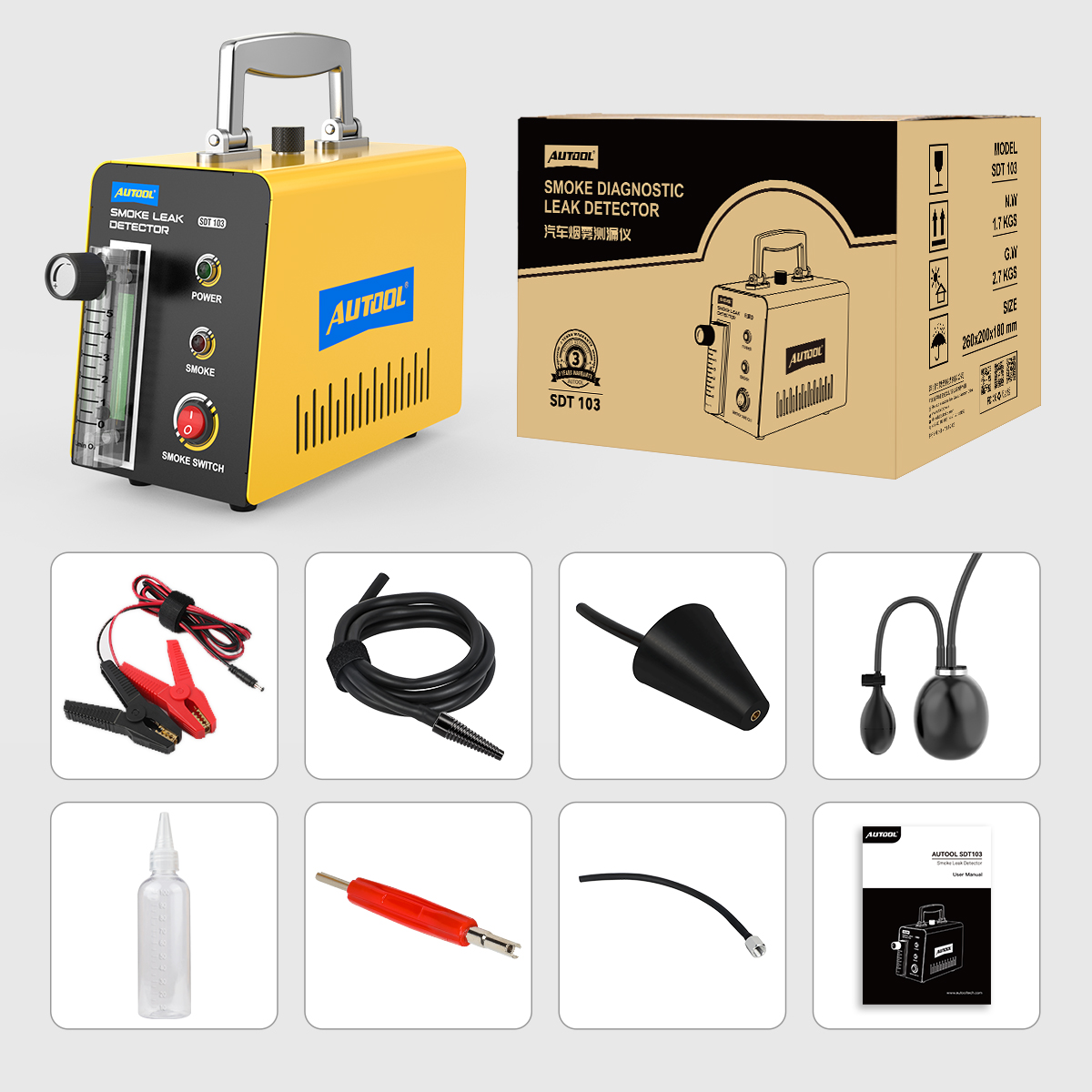

AUTOOL SDT103 package contents

Lieferumfang

Lieferumfang

  • HauptgerätAUTOOL SDT103 Rauchlecksuchgerät
  • VerkaufskartonSDT103-Verkaufsverpackung
  • Stromkabel12-V-Gleichstrom-Batterieklemmkabel
  • RauchschlauchSchlauch für den Rauchausgang
  • AdapterKegeladapter, aufblasbarer Ansaugadapter, roter Anschluss und kurzer Schlauch
  • ÖlflascheLeere Ölflasche enthalten; Prüföl ist nicht enthalten
  • DokumentationAUTOOL SDT103 Bedienungsanleitung

Häufige Fragen

Fragen zu Durchflussmesser, EVAP und Luft

Hat das SDT103 eine integrierte Luftpumpe?

Nein. Das AUTOOL SDT103 hat keine integrierte Luftpumpe. Es muss vor der Verwendung an eine externe Luftquelle oder einen Werkstattkompressor angeschlossen werden.

Welche Stromversorgung benötigt das SDT103?

Das SDT103 benötigt die Stromversorgung einer 12-V-Gleichstrom-Fahrzeugbatterie. Die elektrische Versorgung des SDT103 beträgt 12 V DC / 5 A.

Welches Prüföl sollte ich verwenden?

Verwenden Sie flüssiges Paraffin oder Babyöl als Prüföl. Prüföl ist nicht enthalten; halten Sie vor der Verwendung flüssiges Paraffin oder Babyöl bereit.

Wie viel Prüföl sollte ich einfüllen?

Füllen Sie vor der ersten Verwendung 10–15 ml Prüföl ein. Überschreiten Sie diesen Bereich nicht und füllen Sie nicht mehr als 15 ml auf einmal ein. Falls zu viel Öl eingefüllt wurde, lassen Sie überschüssiges Öl vor dem Betrieb des Geräts ab.

Wann sollte ich Öl nachfüllen?

Füllen Sie nur nach, wenn der Rauch dünn wird. Gießen Sie vor dem Einfüllen von frischem Öl das restliche Öl aus dem Lecksuchgerät und wechseln Sie das Prüföl regelmäßig.

Kann das SDT103 EVAP-Systeme prüfen?

Ja. Das SDT103 ist für die EVAP-Rauchlecksuche im Niederdruckbereich ausgelegt. Sein Ausgangsdruck beträgt 3,2 kPa / 0,46 psi, um eine Beschädigung der EVAP-Leitungen durch übermäßigen Druck zu vermeiden.

Wie regle ich den Rauchdurchfluss?

Öffnen Sie das Luftstrom-Regelventil vor der Verwendung vorsichtig. Der Durchflussmesser zeigt den aktuellen Luftstrom an, und mit dem Regler können Sie den Rauchdurchfluss an verschiedene Prüfleitungen anpassen.

Wie lange kann das SDT103 ununterbrochen laufen?

Betreiben Sie das Lecksuchgerät nicht länger als 8 Minuten ununterbrochen. Lassen Sie das Gerät zwischen den Prüfungen ruhen.

Was passiert, wenn das SDT103 zu heiß wird?

Wenn die Gerätetemperatur 75 °C überschreitet, schaltet der automatische Überhitzungsschutz die Stromversorgung ab. Warten Sie vor der erneuten Verwendung, bis das Gerät abgekühlt ist. Das runde Metallgehäuse kann heiß werden; vermeiden Sie daher direkten Kontakt.

Welche Systeme und Fahrzeuge kann das SDT103 prüfen?
  • Systeme: EVAP, Ansaugung, Abgas, Abdichtungen, Leitungsanschlüsse, Kraftstofftank, Kurbelgehäuse, Wellendichtringe, Ladeluftkühler, Drosselklappe und Dichtungswege des Ansaugkanals.
  • Weitere sichtbare Wege: Nicht vollständig schließende Ventile und zulässige Luft-/Wasserleckagen. 12-V-Fahrzeugtypen: Pkw, Motorräder, Schneemobile, Geländefahrzeuge, ATVs, leichte Nutzfahrzeuge und Schnellboote.
Kann das SDT103 Leckagen an Hochdruck-Klimaanlagen direkt prüfen?

Nein. Das SDT103 ist ein Niederdruck-Rauchlecksuchgerät und sollte nicht als direktes Hochdruck-Druckprüfgerät für Fahrzeugklimaanlagen verwendet werden. Verwenden Sie es nur dort, wo das entsprechende Serviceverfahren des Fahrzeugs oder Bauteils Niederdruck-Rauchprüfungen zulässt.

Warum beginnt die Raucherzeugung schnell, während das Füllen der Prüfleitung etwa 30 Sekunden dauert?

Das Gerät beginnt nach etwa 5 Sekunden mit der Raucherzeugung, während sich die zu prüfende Leitung je nach Systemvolumen erst nach etwa 30 Sekunden füllt. Die tatsächliche Füllzeit hängt von Leitungsvolumen, Adapterabdichtung, Luftstromeinstellung, Ölzustand und Prüfaufbau ab.

Welches Zubehör ist enthalten?

Prüfen Sie die Produktbeschreibung oder Ihre ausgewählte Paketoption auf den genauen Lieferumfang. Das Paket enthält das SDT103-Hauptgerät, die Verkaufsverpackung, ein 12-V-Gleichstrom-Batterieklemmkabel, Rauchschlauch, Kegeladapter und aufblasbaren Ansaugadapter. Außerdem sind eine leere Ölflasche, ein roter Anschluss, ein kurzer Schlauch und die Bedienungsanleitung enthalten. Prüföl ist nicht enthalten.

Wie unterscheidet sich das SDT103 von anderen AUTOOL Rauchlecksuchgeräten?

Das SDT103 ist ein EVAP-orientiertes Modell mit externer Luftquelle und sichtbarer Luftstromüberwachung. Andere AUTOOL Modelle unterscheiden sich hinsichtlich Luftquelle, Messanzeigen, Ausgangsdruck und Durchfluss sowie verfügbarer Luft-/Rauchmodi. Je nach Modell bieten sie außerdem eine Regelung mit zwei Druckstufen, ein Ölablassventil, eine Störungsanzeige, eine Ölstandsanzeige oder anderes Zubehör. Vergleichen Sie vor der Bestellung die Modellübersicht.

Wie lang ist die Garantie?

Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
