AUTOOL C701 Wandmontierte Typ-2-Ladestation für Elektrofahrzeuge
US$489.00
- 220 V / Bis zu 32 A
- 8 m sauerstofffreies Kupferkabel
- 4,3-Zoll-Touchscreen
- Karte, Passwort + Plug-and-Play
- 220 V / Bis zu 32 A: Stellen Sie für die 220-V-Konfiguration 10, 14, 16, 25 oder 32 A ein; passen Sie die Einstellung an den installierten Stromkreis und das Fahrzeug an.
- 8 m sauerstofffreies Kupferkabel: Mit dem 8 m langen sauerstofffreien Kupferkabel erreichen Sie an der Wand oder an Pfosten montierte Parkpositionen.
- 4,3-Zoll-Touchscreen: Auf dem 4,3-Zoll-Touchscreen können Sie den Ladefortschritt, den Strom, die Spannung, die Temperatur, die Leistung und den Status einsehen.
- Karte, Passwort + Plug-and-Play: Entsperren Sie das Laden per Karte, Passwort oder im Plug-and-Play-Modus.
- Zeitgesteuerte Ladekontrolle: Legen Sie über den Bildschirm oder eine unterstützte App ein verzögertes Ladefenster fest, um die Ladevorgänge mit einem gewählten Tarif oder Standortlastplan abzustimmen.
- 220 V / Bis zu 32 A: Stellen Sie für die 220-V-Konfiguration 10, 14, 16, 25 oder 32 A ein; passen Sie die Einstellung an den installierten Stromkreis und das Fahrzeug an.
- 8 m sauerstofffreies Kupferkabel: Mit dem 8 m langen sauerstofffreien Kupferkabel erreichen Sie an der Wand oder an Pfosten montierte Parkpositionen.
- 4,3-Zoll-Touchscreen: Auf dem 4,3-Zoll-Touchscreen können Sie den Ladefortschritt, den Strom, die Spannung, die Temperatur, die Leistung und den Status einsehen.
- Karte, Passwort + Plug-and-Play: Entsperren Sie das Laden per Karte, Passwort oder im Plug-and-Play-Modus.
- Zeitgesteuerte Ladekontrolle: Legen Sie über den Bildschirm oder eine unterstützte App ein verzögertes Ladefenster fest, um die Ladevorgänge mit einem gewählten Tarif oder Standortlastplan abzustimmen.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90-Tage-Rückgaberecht Rückgabe innerhalb von 90 Tagen möglich
- Offizieller Shop Originalprodukte · Direkter Support

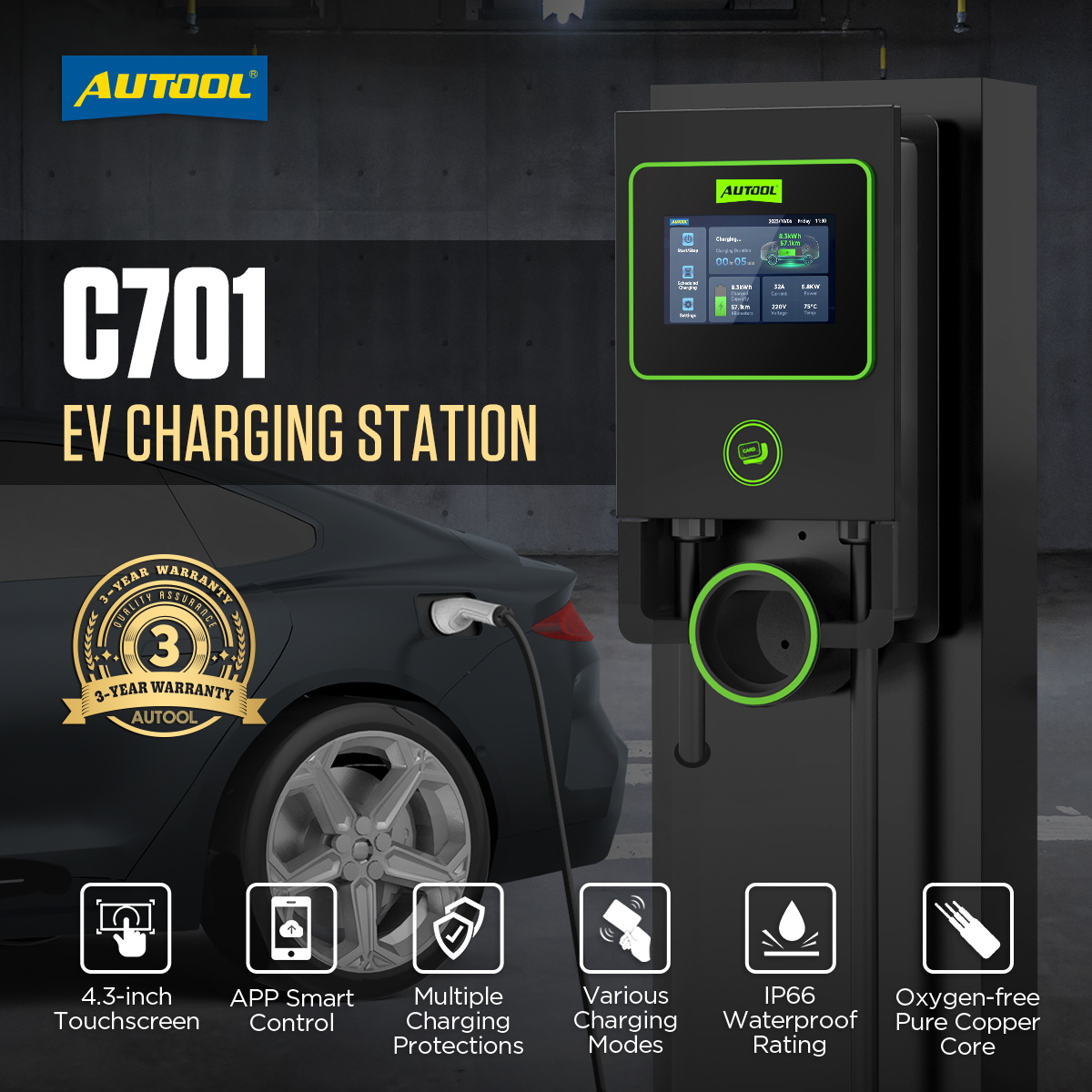

AUTOOL C701• Verstellbares Wandladegerät für Elektrofahrzeuge mit 8 m Kabel
Laden Sie Ihr Zuhause mit der lokalen Zugangskontrolle.
Richten Sie eine feste Heimladestation mit 8 m Kabel, 4,3-Zoll-Touchscreen, Ladezeitplan und Zugriff per Karte, Passwort oder Plug-and-Play ein. Die anpassbare Ausgangsleistung ermöglicht die optimale Abstimmung auf den Stromkreis und das Fahrzeug. Die unterstützten Steuerungsmöglichkeiten per App, WLAN und Bluetooth hängen von der bestellten Hardware und dem regionalen Mobilfunkanbieter ab.
- 8 m Fahrzeugkabel
- 4,3-Zoll-Touchscreen
- Geplantes Laden
- Karte / Passwort / Plug-and-Play
- App / WLAN / Bluetooth nach Konfiguration
Hauptmerkmale
Steuern Sie das Laden von Elektrofahrzeugen zu Hause mit Touchscreen, App und drei Zugriffsmodi.
Einstellbare Wandladefunktion
C701 Bietet 7 kW Wechselstromladung bei 220 V und 32 A. Passen Sie den Ladestrom an den installierten Stromkreis und das Fahrzeug an.

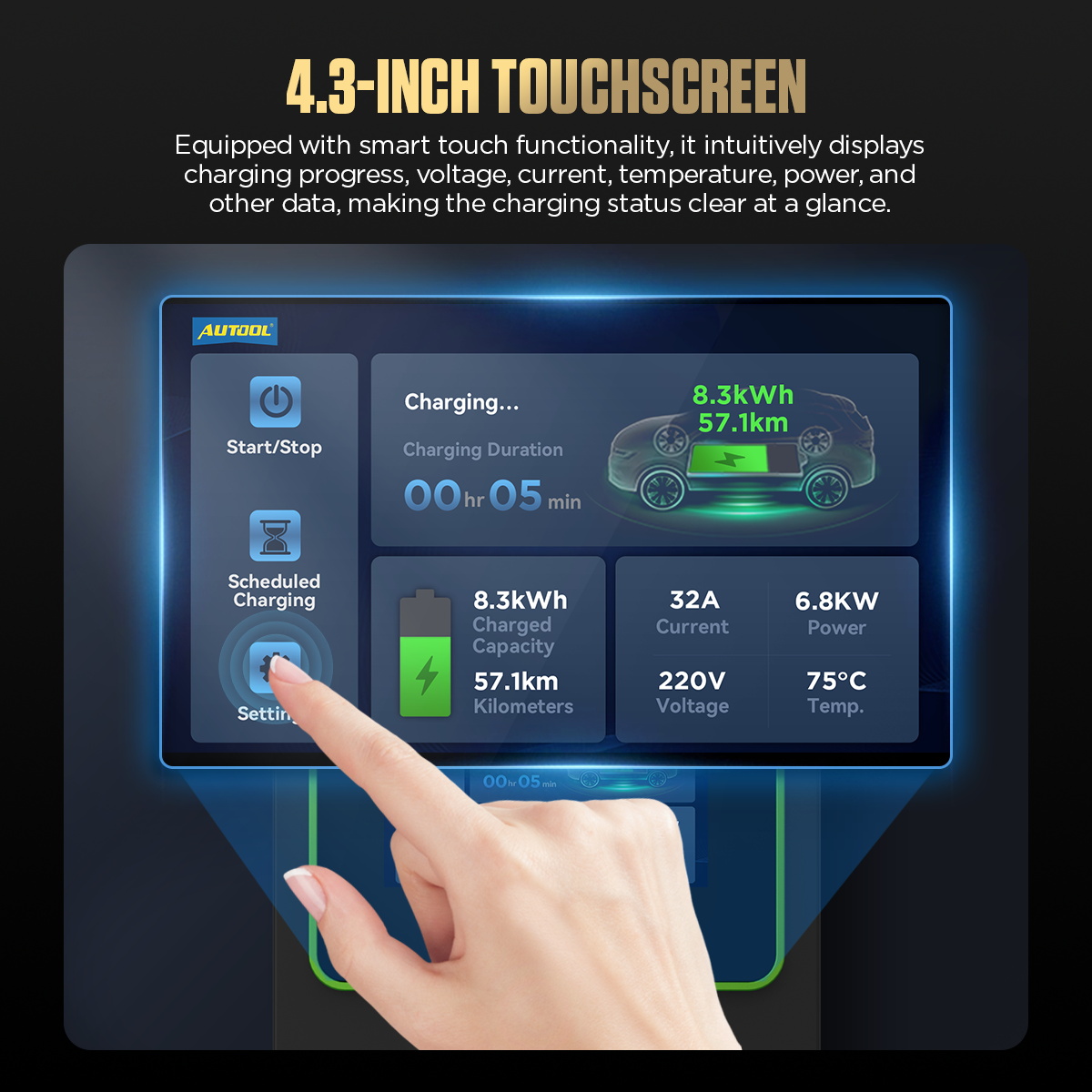

4,3-Zoll-Touchscreen
Der intelligente Touchscreen zeigt während des Betriebs Ladefortschritt, Strom, Spannung, Temperatur, Leistung und Ladestatus klar an.
App- und lokale Konnektivität
Nutzen Sie die unterstützten App-, WLAN- oder Bluetooth-Funktionen des passenden Geräts.C701 Hardware zur Anzeige des Ladestatus und zur Konfiguration der verfügbaren Ladeoptionen. Bildschirm und lokale Zugriffssteuerung bleiben am Gerät verfügbar.

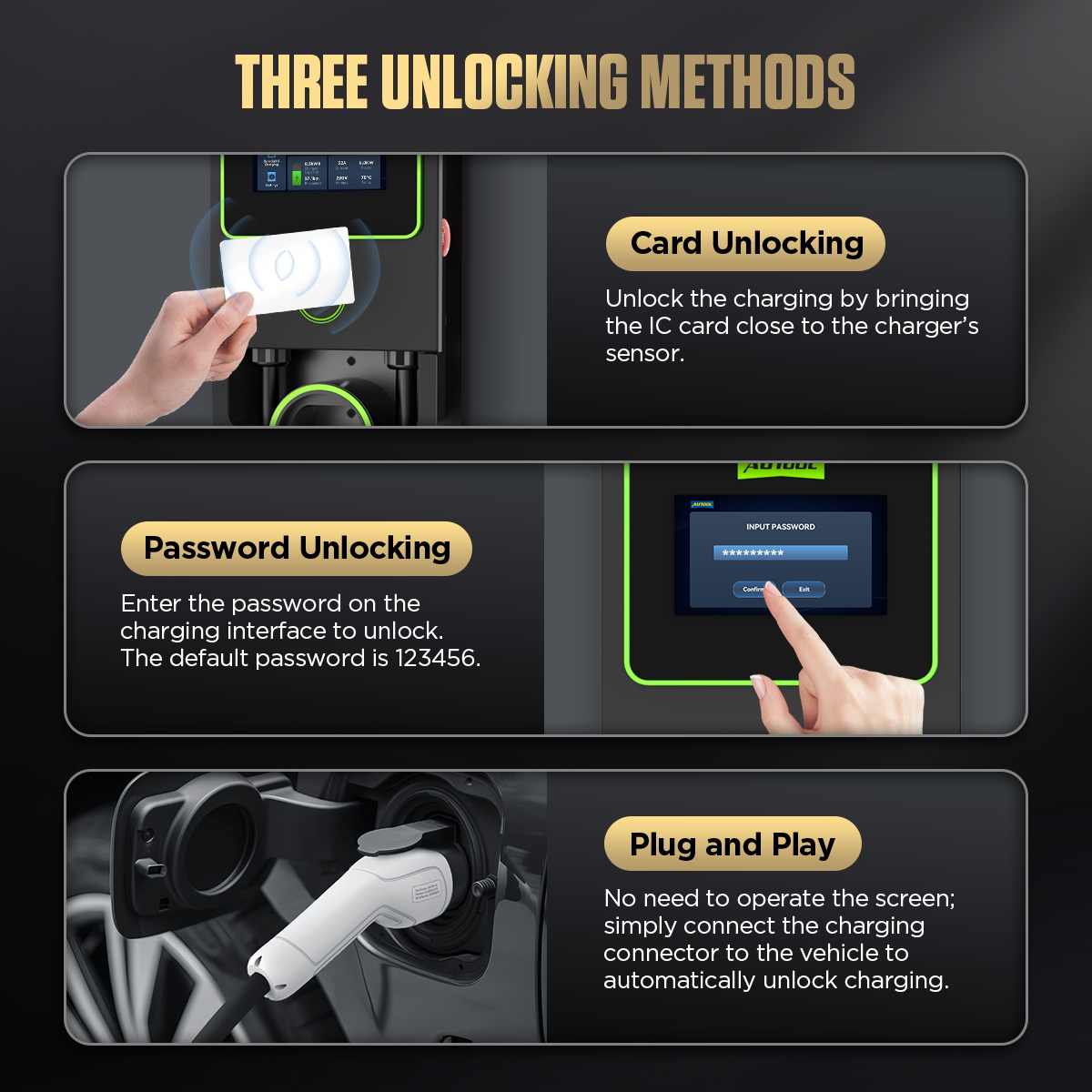

Drei Entsperrmethoden
Entsperrung per Karte, Passwort und Plug-and-Play wird unterstützt – ideal für gemeinsame, sicherheitsorientierte und schnelle Ladevorgänge im Alltag.

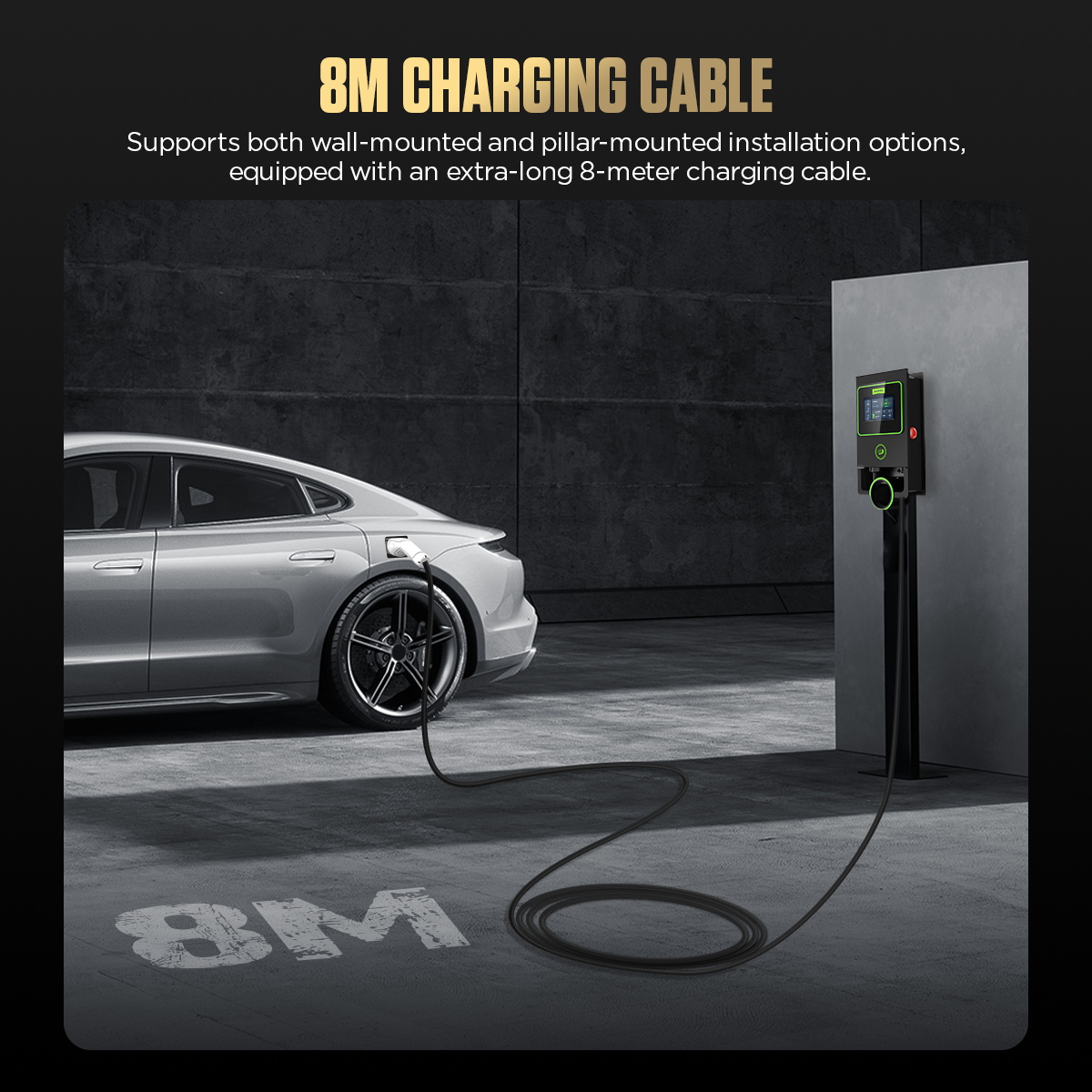

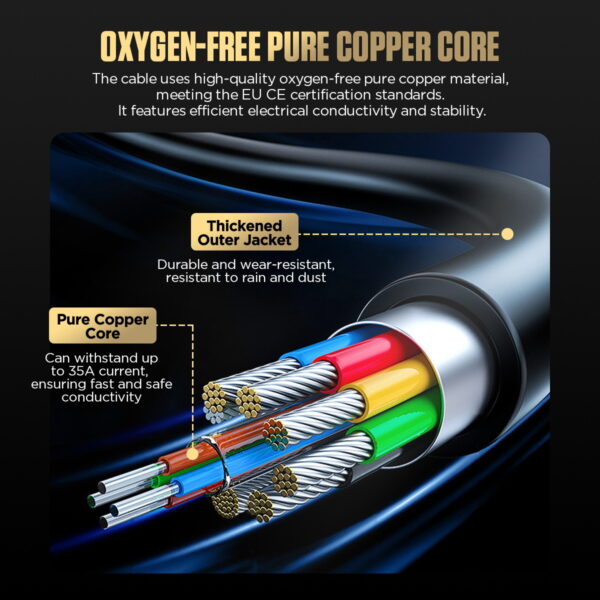

8m-Reinkupferkabel
Das 8 m / 26 ft lange sauerstofffreie Kupfer-Ladekabel verfügt über einen verdickten Außenmantel für stabile Leitfähigkeit, Langlebigkeit und flexible Positionierung bei Wand- oder Pfostenmontage.

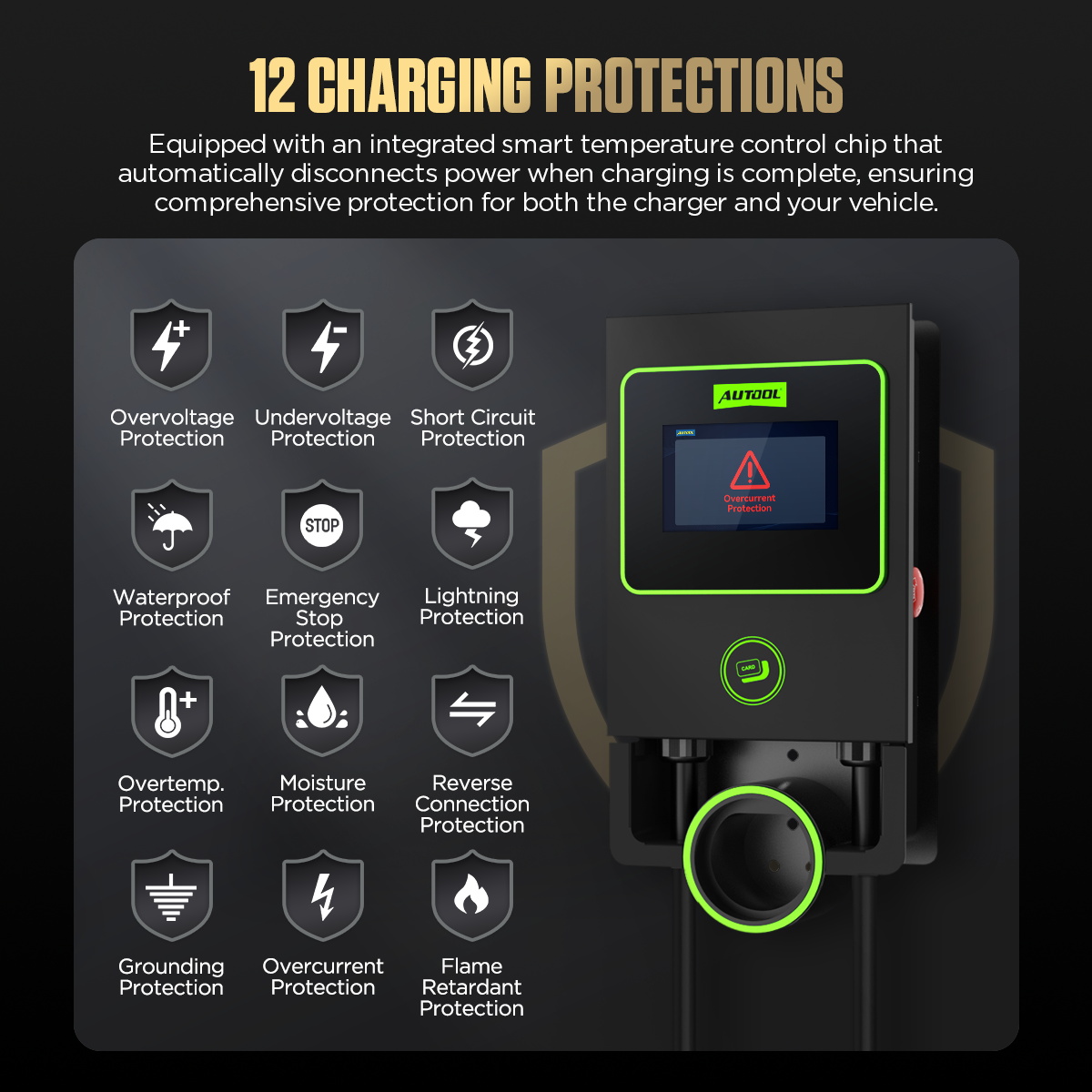

Ladeschutzfunktionen
C701 listet Vorkehrungen für Überspannungs-, Unterspannungs-, Kurzschluss-, Leckstrom-, Erdungs-, Überstrom-, Übertemperatur-, Feuchtigkeits-, Verpolungs-, Wasserdichtheits-, Blitz-, Not-Aus- und Flammschutz auf.
Diese Bestimmungen gewährleisten die Ladesicherheit nur dann, wenn das Gerät an einem korrekt dimensionierten, geerdeten Stromkreis mit dem erforderlichen vorgelagerten Schutz installiert ist.
Überprüfen Sie die Steckerisolierung und die Not-Aus-Funktion gemäß den Anweisungen im Handbuch Ihres Geräts.C701 Version.
Komponentenspezifische Eingangsfestigkeitswerte
Der C701 Handbuchlisten IP65 für die Steuereinheit und IP54 für den Fahrzeugstecker im gekoppelten Zustand. Installation und Kabelaufbewahrung müssen diese Bedingungen gewährleisten.
Fahrzeuganschluss bestätigen
Bestellen Sie den für das Fahrzeug und die Region vorgeschriebenen Fahrzeugstecker und die elektrische Ausführung; achten Sie dabei auf den kompletten Steckerstandard und nicht nur auf die Anzahl der Pins.
Breiter Temperaturbereich
Unterstützt den Betrieb von -20°C bis 50°C und hilft bei der Anpassung an sehr kalte oder heiße Umgebungen.

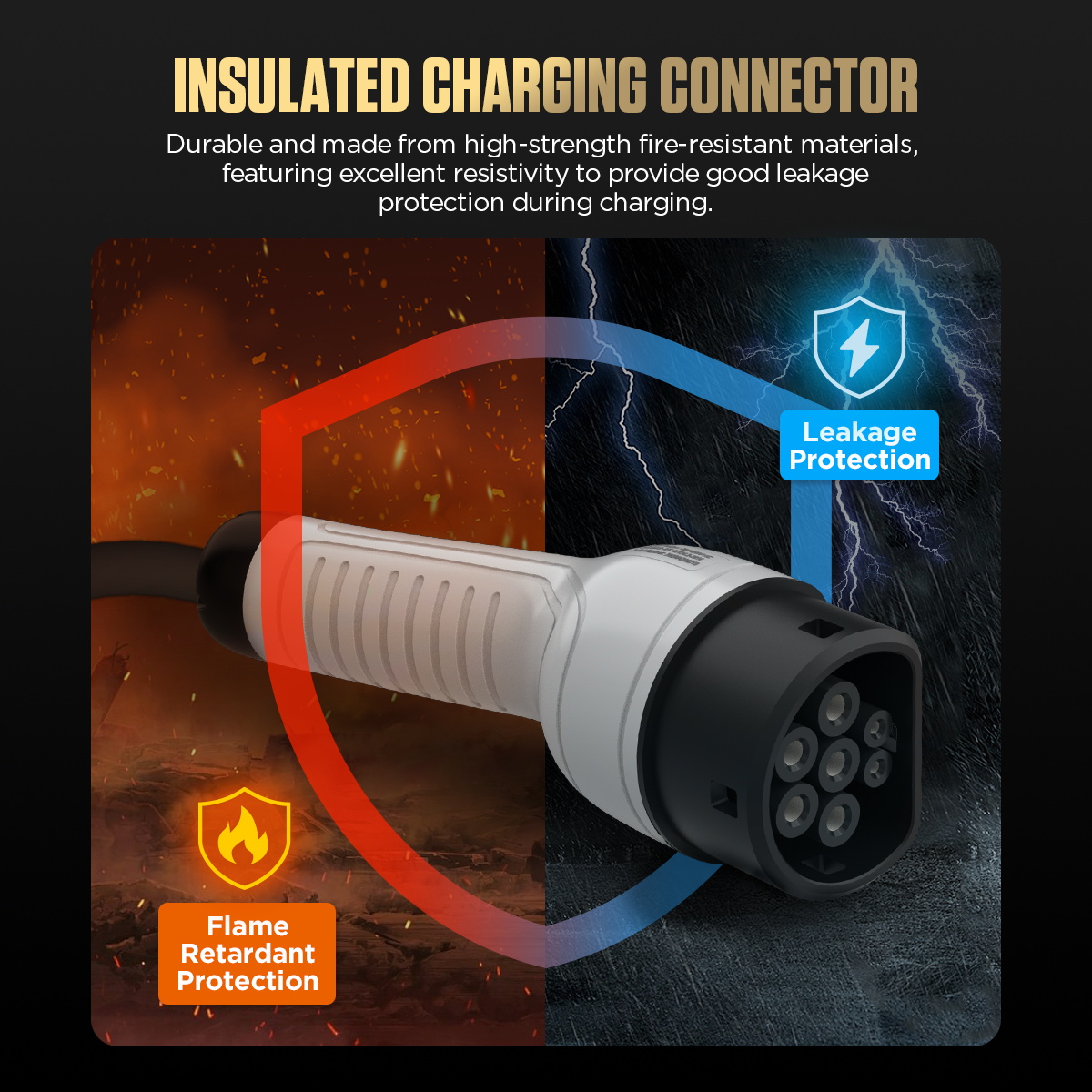

Isolierter Ladestecker
Das Steckverbinderdesign unterstützt Ableitstromschutz, Isolierung und flammhemmenden Schutz.
Regionale Dokumentationsprüfung
Die bestellte elektrische und Steckverbinderkonfiguration muss exakt den Angaben und Installationsvorschriften des Zielmarktes entsprechen.
Laden planen
Stellen Sie einen verzögerten Start ein, um den Ladevorgang innerhalb des vom Haushalt gewählten Tarif- oder Lastfensters durchzuführen.
Die erzielbare Einsparung hängt vom Stromtarif, dem installierten System, der gewählten Stromstärke und dem Ladeplan des Fahrzeugs ab.
7 kW Level 2 Heimladestation
C701 bietet bis zu 7KW Nennleistung für schnelleres Heimladen von E-Fahrzeugen als herkömmliches Laden mit geringer Leistung und eignet sich für den regulären Ladebedarf im Haushalt und in der Werkstatt.
Konformitätsdokumente
Für FCC-, CE-, RoHS- oder LVD-Dokumentation wenden Sie sich bitte an uns.AUTOOL welche Dokumente für die ausgewählten gelten C701 Konfiguration und Markt.

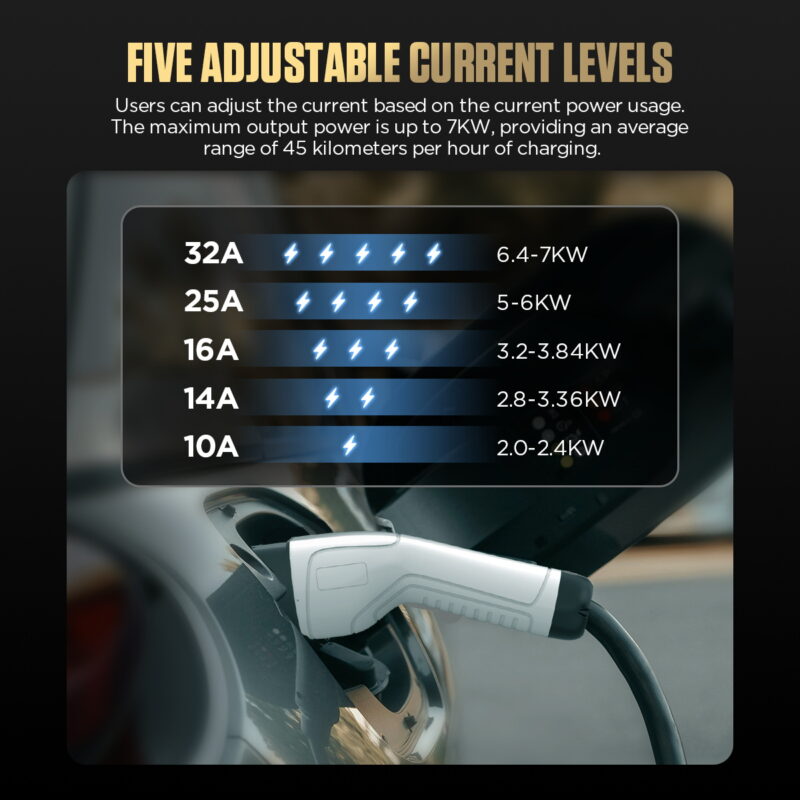

Einstellbarer Ladebereich
Die aufgeführten Einstellungen von 10 A, 14 A, 16 A, 25 A und 32 A entsprechen je nach bestellter Ausführung und Stromkreiskapazität etwa 2,0–7 kW.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantierichtlinie.
Anleitung zur Verwendung
Laden anschließen, einstellen und überwachen
Installation bestätigen
Lassen Sie vor der Installation von einer qualifizierten Person die Versorgungsspannung, die Stromkreiskapazität, die Erdung, den vorgelagerten Schutz, den Kabelverlauf, den Montageort, die regionalen Anforderungen und den Fahrzeugstecker bestätigen.
Montieren und Kommissionieren
Installieren Sie die Rückplatte und die Ladestation gemäß der Anleitung.C701 Lesen Sie die Bedienungsanleitung, schließen Sie die Stromversorgung an und führen Sie die erforderlichen elektrischen Prüfungen durch, bevor Sie das Gerät in Betrieb nehmen.
Zugriff und Aktuelles auswählen
Wählen Sie zwischen Karten-, Passwort- oder Plug-and-Play-Zugriff und legen Sie einen zulässigen Ladestrom fest, der zum installierten Stromkreis und Fahrzeug passt. Die Stromstärke kann nicht ausgewählt werden, wenn sie vom System vorgegeben wird.JP2 Jumper.
Verbinden und Überwachen
Stecken Sie den Fahrzeugstecker vollständig ein, starten Sie die Sitzung und überwachen Sie Status, Stromstärke, Spannung, Temperatur, Leistung und Zeit auf dem Display oder in einer unterstützten App.
Fertigstellung und Inspektion
Beenden Sie die Sitzung regulär, legen Sie den Stecker zurück in die sichere Aufbewahrung und überprüfen Sie regelmäßig Kabel, Stecker, Montage, Not-Aus-Schalter und angezeigten Fehlerstatus.
Sicherheit & Kompatibilität
Passende Schaltung, Stecker und Fahrzeuganschluss
Installationsort
Wählen Sie einen Platz in der Nähe des Parkplatzes für einfachen Zugang zur Stromversorgung und halten Sie das Ladegerät von brennbaren Gegenständen fern.
Leistungsbedarf
Stellen Sie sicher, dass der Hausstromkreis die Ladelast bewältigen kann. Beauftragen Sie bei Bedarf einen professionellen Elektriker mit der Aufrüstung der Verkabelung.
Vorschriftskonforme Installation
Beachten Sie die örtlichen Elektro- und Bauvorschriften, damit die Ladestation gemäß den geltenden Bestimmungen installiert wird.
Netzteil und Stecker passend auswählen
Prüfen Sie vor der Installation die regionalen Eingangsdaten, die Konfiguration der 220-V-Versorgung, den Fahrzeugstecker, die Stromeinstellungen, das passende Handbuch und die erforderlichen Konformitätsdokumente.
Schützen Sie jede Komponente
Die Steuereinheit ist bewertet IP65 und der Fahrzeuganschluss IP54 im gekoppelten Zustand. Montieren, verbinden, lagern und prüfen Sie jedes Teil unter diesen Bedingungen.

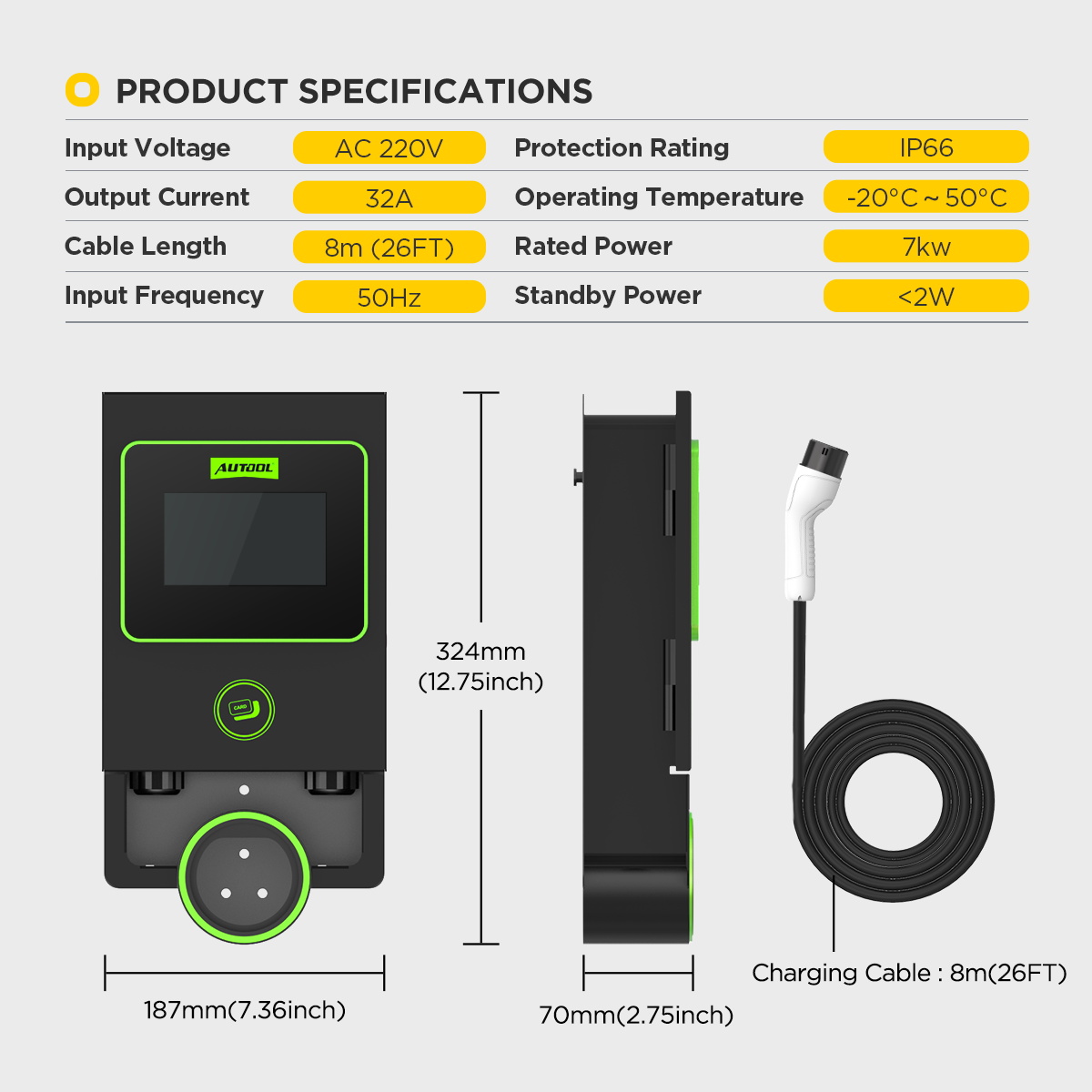

Technische Daten
Strom-, Kabel- und Schutzdetails
C350
C350 — 8–16 A / 3,3 kW / Tragbar
C701
C701 — 10–32 A / 7 kW / Wandmontage
| Spezifikation | Wert |
|---|---|
| Installation | Wandmontierte AC-Ladestation |
| Nenneingang | Wechselstrom 220 V ±20 %, 50 Hz; bitte bestellen Sie die regionale Version. |
| Nennstrom / Leistung | 32 A / 7 kW manuelle Konfiguration; die tatsächliche Leistung ist durch Einbau und Fahrzeug begrenzt. |
| Kabellänge | 8 m |
| Bewertung der Steuereinheit | IP65 |
| Steckerbewertung | IP54 wenn gekoppelt |
| Betriebstemperatur | -20 bis 50 °C |
| Installationshöhe | Unterhalb von 2000 m |
Handbuch & Support
Installation, Stecker und Fahrzeugpassung prüfen
AUTOOL C701 Benutzerhandbuch
Öffnen Sie das PDF-Handbuch für C701 Installation, Schaltungsanpassung, zeitgesteuertes Laden und Zugangskontrollen, inklusive Ladesicherheit und Unterstützung bei der Fehlerbehebung.

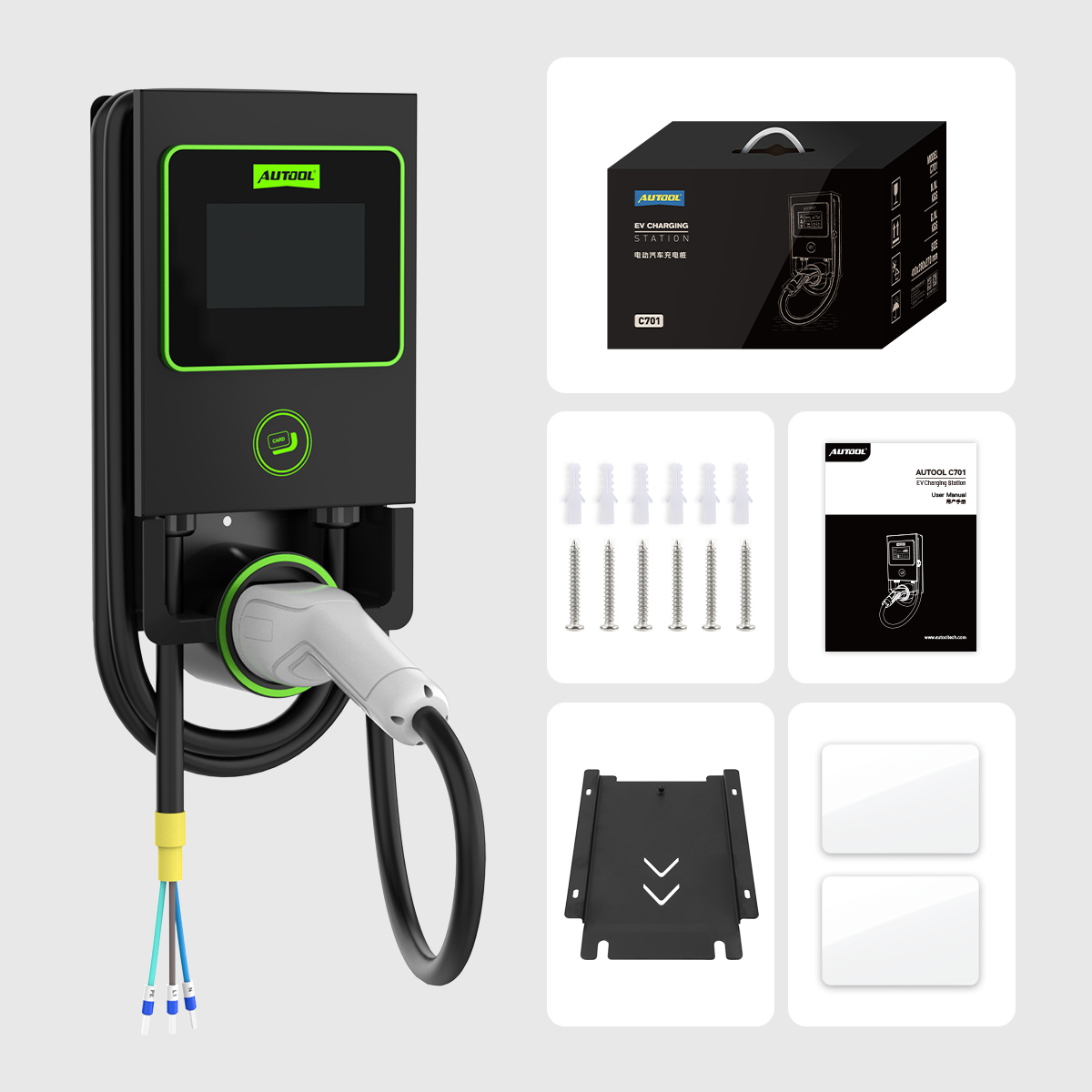

Packungsinhalt
Kabel, Stecker und Montageteile prüfen
- LadestationAUTOOL C701 Wandmontierte Ladestation mit angeschlossenem Ladekabel.
- MontageteileWandhalterung, Schrauben und Dübel.
- ZugangskartenKarten für den unterstützten Kartenentsperrmodus.
- BenutzerhandbuchAUTOOL C701 Installations- und Bedienungsanleitung.
- Enthaltene KomponentenBitte prüfen Sie das Verpackungsbild vor der Bestellung. Dies ist das vollständigste Bild der Packliste und zeigt das Hauptladegerät, Montagezubehör, Bedienungsanleitung, Wandhalterung und Zugangskarten.
- InstallationszubehörSchrauben und Dehnrohre
- MontagehalterungWandhalterung
- DokumentationBenutzerhandbuch
FAQs
Fragen zu Steckverbindern, Schaltkreisen und Ladevorgängen
Welche Stromversorgung benötigt C701?
Der C701 Die Bedienungsanleitung gibt eine Konfiguration mit 220 V ±20 %, 50 Hz, 32 A und 7 kW an. Bitte lassen Sie sich vor der Installation die bestellte regionale Ausführung, die Stromkreiskapazität, die Erdung und den vorgeschalteten Schutz bestätigen.
Benötige ich einen professionellen Elektriker für die Installation?
Ja. Ein professioneller Elektriker wird empfohlen, besonders wenn der Hausstromkreis geprüft oder aufgerüstet werden muss. Die Installation sollte den örtlichen Elektro- und Bauvorschriften folgen.
Kann ich den Ladestrom anpassen?
Ja. Der Touchscreen bietet Einstellungen von 10, 14, 16, 25 und 32 A für die 220-V-Konfiguration. Wählen Sie einen Strom innerhalb der Grenzen des installierten Stromkreises und des Fahrzeugs.JP2 Die aktuelle Einstellung wird gesetzt, die aktuelle Touchscreen-Auswahl ist nicht verfügbar.
Unterstützt C701 geplantes Laden?
Ja. C701 unterstützt geplantes Laden, sodass Benutzer während günstigerer Nebenzeiten laden können, wenn Installation und Stromtarif diesen Anwendungsfall unterstützen.
Welche Entsperrmethoden unterstützt C701?
C701 unterstützt Kartenentsperrung, Passwortentsperrung und Plug-and-Play-Entsperrung. Diese Methoden können gemeinsames Laden, erhöhte Sicherheit oder schnelles tägliches Laden unterstützen.
Ist C701 wasserdicht?
Das Handbuch listet auf IP65 für die Steuereinheit und IP54 Für den Stecker im gekoppelten Zustand sind weiterhin sachgemäße Montage, Verbindung, Kabelaufbewahrung, Entwässerung, Inspektion und Wartung erforderlich.
Wie lang ist das Ladekabel?
Das Ladekabel ist 8m / 26ft lang und bietet mehr flexible Reichweite für die Installation in der heimischen Garage oder am Parkplatz.
Welche Fahrzeuge sind kompatibel?
C701 ist für EVs gemäß IEC 62196-2 ausgelegt. Das Kompatibilitätsbild zeigt Tesla, Volkswagen, Volvo, Skoda, Audi, MG, Dacia, Fiat, Ford, BMW, Mercedes-Benz und weitere. Bitte bestätigen Sie vor der Bestellung immer die Ladeanschluss-Schnittstelle und die regionale Spannungsvariante.
Die Kompatibilität hängt vom bestellten Fahrzeugstecker, der regionalen Elektroversion, dem Fahrzeuganschluss, dem Bordladegerät und dem Einbau ab. Prüfen Sie daher unbedingt das genaue Fahrzeug und den passenden Stecker, anstatt sich auf eine Markenliste zu verlassen.
Was ist der Unterschied zwischen C350 und C701?
C350 ist eine tragbare Option mit geringerem Stromverbrauch, 5 m Kabel und einer Nennleistung von 3,3 kW.IP65 Schutz und Stromstärken von 8A / 10A / 12A / 14A / 16A.C701 Es handelt sich um eine wandmontierte 7-kW-Ladestation mit 8 m Kabel und 4,3-Zoll-Touchscreen.IP65 Steuerkasten und IP54 Fahrzeugstecker, wenn er wie in der Liste aufgeführt gekoppelt ist C701 Manuelle Bedienung, Bluetooth-Fernbedienung und Stromstufen von 10A / 14A / 16A / 25A / 32A.
C350 Es handelt sich um ein tragbares Gerät mit einem 5 m langen Kabel, fünf wählbaren Stromeinstellungen bis zu 16 A und einem Timer mit verzögertem Start.C701 Es handelt sich um eine Wandstation mit 8 m Kabel, Touchscreen, lokalen Zugriffsmodi und App-Anbindung. Bitte bestätigen Sie die genauen Spezifikationen.C701 Bitte prüfen Sie vor der Auswahl die aktuelle Konfiguration, die Anschlussmöglichkeiten, die Installationshinweise und die regionalen Dokumente.
Wie lange gilt die Garantie?
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantierichtlinie.
