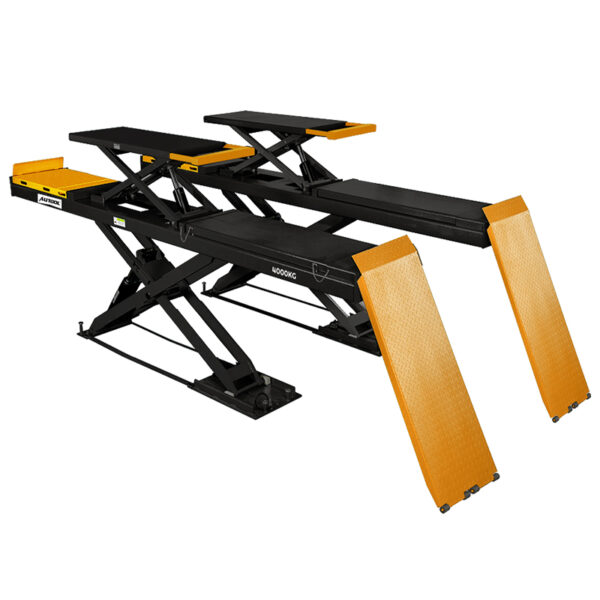

AUTOOL ATL-4SHU 4000-kg-Niederprofil-Scherenhebebühne zur Achsvermessung
US$5,799.00
Wichtigste Merkmale
- Heben Sie zulässige Lasten bis 4.000 kg aus einer abgesenkten Plattformhöhe von 190 mm an.
- Betreiben Sie Haupt- und Zusatzhub mit sechs Zylindern in zwei synchronisierten Hydrauliksystemen.
- Nutzen Sie den separat mit 4.000 kg bemessenen Zusatzhub mit 500 mm Hubweg; addieren Sie ihn nicht zur Tragfähigkeit des Haupthubs.
- Nutzen Sie die serienmäßig einseitig ausziehbare Zusatzplattform oder wählen Sie die optionale beidseitige Ausführung.
- Nutzen Sie drei mechanische Sicherheitsmechanismen, die beim Absenken automatisch entriegeln.
- 4.000 kg / 190 mm Auffahrhöhe: Heben Sie zulässige Lasten bis 4.000 kg aus einer abgesenkten Plattformhöhe von 190 mm an.
- Synchronisierte Sechszylinderhydraulik: Betreiben Sie Haupt- und Zusatzhub mit sechs Zylindern in zwei synchronisierten Hydrauliksystemen.
- Separater Zusatzhub: Nutzen Sie den separat mit 4.000 kg bemessenen Zusatzhub mit 500 mm Hubweg; addieren Sie ihn nicht zur Tragfähigkeit des Haupthubs.
- Ausziehbare Zusatzplattform: Nutzen Sie die serienmäßig einseitig ausziehbare Zusatzplattform oder wählen Sie die optionale beidseitige Ausführung.
- Dreifache mechanische Sicherung: Nutzen Sie drei mechanische Sicherheitsmechanismen, die beim Absenken automatisch entriegeln.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL ATL-4SHU · Ultraflache 4.000-kg-Scherenhebebühne zur Achsvermessung
Fahrzeuge mit geringer Bodenfreiheit auf Doppelscheren aufnehmen
Fahren Sie Fahrzeuge mit geringer Bodenfreiheit für Achsvermessung und Wartung auf eine auf 190 mm abgesenkte Plattform. Die ATL-4SHU kombiniert Haupt- und Zusatzhub, sechs Hydraulikzylinder und synchronisierte Steuerung. Ihre Zusatzplattform ist serienmäßig einseitig ausziehbar; eine beidseitige Ausführung ist optional erhältlich.
- 4.000 kg Haupthub
- 190 mm abgesenkte Höhe
- Sechs Hydraulikzylinder
- 4.000 kg / 500 mm Zusatzhub (nicht addierbar)
- Einseitiger Auszug serienmäßig / beidseitig optional
Wichtige Merkmale
190 mm Auffahrhöhe mit Haupt- und Zusatzhub kombinieren
Ultraflache Auffahrhöhe von 190 mm
Die Bühne lässt sich auf nur 190 mm absenken und eignet sich damit für Fahrzeuge mit geringer Bodenfreiheit und kompakte Werkstattlayouts.
Haupt- und Zusatzhub
Die Haupt- und Zusatzhubkonstruktion erweitert die Einsatzmöglichkeiten bei Achsvermessung und professioneller Wartung.
Hydraulikantrieb mit sechs Zylindern
Das gesamte Hebesystem wird von sechs Hydraulikzylindern angetrieben, die hohe Hubkraft und verbesserte Stabilität im Schwerlastbetrieb bieten.
Synchronisierte Hubsteuerung
Zwei Hydrauliksysteme arbeiten synchronisiert und ermöglichen gleichmäßigeres Heben und Senken im Werkstattservice.
Ausziehbare Zusatzplattform
Die serienmäßig einseitig ausziehbare Zusatzschere unterstützt einen flexiblen Serviceeinsatz. Die optionale beidseitig ausziehbare Konfiguration kann vor der Bestellung bestätigt werden.
Konstruktion für den Werkstatteinsatz
Verstärkte Struktur, robuste Beschichtung, verschleißfeste Teile und präzise Fertigung unterstützen einen langfristigen Einsatz in anspruchsvollen Werkstattumgebungen.
Drei mechanische Sicherheitseinrichtungen
Drei unabhängige mechanische Sicherheitsmechanismen entriegeln beim Absenken automatisch und helfen, plötzliche Absenkbewegungen während des Betriebs zu verhindern.
„Wave Pressure Locks“
„Wave Pressure Locks“ arbeiten mit dem hydraulischen Synchronisierungssystem zusammen, um unerwartete Bewegungen zu reduzieren und die Hubsicherheit zu verbessern.
24-V-Sicherheitssteuerkreis
Der 24-V-Sicherheitssteuerkreis hilft, elektrische Gefahren zu reduzieren und die Fahrzeughebebühne sicher zu betreiben.
Pneumatische mechanische Sicherheitsverriegelung
Der X-Rahmen aus Vollstahl arbeitet mit einer pneumatischen mechanischen Sicherheitsverriegelung zusammen, um sichereres Heben und Halten zu unterstützen.
Optionale Infrarot-Niveauerkennung
Die Infrarot-Niveauerkennung ist optional und kann bei entsprechender Ausstattung helfen, Ausrichtungsprobleme oder Hindernisse beim Absenken zu erkennen.
Optionaler Fußschutz
Die optionale Fußschutzeinrichtung ergänzt eine weitere Schutzebene zur Verringerung unbeabsichtigter Verletzungen im Betrieb.
Hebebühnenkonfiguration
Als großes Werkstatt-Hebesystem nutzt die ATL-4SHU mehrere Schutzebenen, um Bediener, Fahrzeuge und Werkstattausrüstung beim Heben und Senken zu schützen.
Die Referenzabbildung nennt EU-Prüfstandards einschließlich 150 % statischer und 115 % dynamischer Prüfung.
Bestätigen Sie vor der Verwendung die örtlichen Anforderungen an Installation, Prüfung und Bedienersicherheit.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Anwendung
Fahrzeug positionieren, anheben, verriegeln und absenken
Step 1
Eignung des Installationsorts prüfen
Prüfen Sie vor der Installation der Fahrzeughebebühne die Bühnenzeichnung, Betonfestigkeit und -dicke, Verankerungen, Decken- und Torfreiraum, Stromversorgung, gegebenenfalls Druckluft sowie den Zufahrtsbereich.
Step 2
Vor dem Einsatz prüfen
Prüfen Sie vor dem Beladen Verankerungen, Säulen oder Plattformen, Arme, Auflagen, Schläuche, Kabel, Zylinder, Verriegelungen und Synchronisierungskomponenten.
Step 3
Fahrzeug positionieren
Zentrieren Sie das Fahrzeug innerhalb der Modellgeometrie und halten Sie Türen, Reifen und Karosserie von Säulen, Plattformen und beweglichen Teilen frei.
Step 4
Freigegebene Aufnahmepunkte einstellen
Verwenden Sie die vom Fahrzeughersteller freigegebenen Aufnahmepunkte und stimmen Sie Arme, Auflagen, Plattformen und Verlängerungen auf tatsächlichen Radstand und Lastverteilung ab.
Step 5
Anheben und Stabilität prüfen
Heben Sie nur so weit an, dass die Last aufgenommen wird, stoppen Sie und prüfen Sie alle Kontaktpunkte sowie die Fahrzeugbalance. Heben Sie anschließend unter Beobachtung beider Seiten weiter.
Step 6
Verriegelungen einrasten lassen und prüfen
Senken Sie auf die mechanischen Verriegelungen ab und bestätigen Sie, dass beide Seiten eingerastet sind, bevor jemand den Arbeitsbereich unter dem Fahrzeug betritt.
Step 7
Bereich räumen und absenken
Entfernen Sie Werkzeuge und Personen, heben Sie ausreichend an, um die Verriegelungen bestimmungsgemäß zu lösen, senken Sie kontrolliert ab und prüfen Sie die Bühne nach dem Ausfahren des Fahrzeugs.
Sicherheit und Kompatibilität
Arbeitsplatz vor dem ersten Hub prüfen
Zulässige Konfiguration einhalten
Überschreiten Sie die Nennlast des Modells nicht und nehmen Sie nicht an, dass die Tragfähigkeit allein die Eignung für ein bestimmtes Fahrzeug oder eine Lastverteilung belegt.
Vorgeschriebenes Fundament verwenden
Installieren und verankern Sie die Bühne ausschließlich auf dem vorgeschriebenen Betonfundament und gemäß Aufstellplan; beschaffen Sie vor den Standortarbeiten die modellspezifische Installationszeichnung.
Freigegebene Fahrzeugaufnahmepunkte verwenden
Stimmen Sie Arme, Auflagen oder Plattformen auf die Hebepunkte des Fahrzeugherstellers ab und halten Sie das Fahrzeug im Gleichgewicht.
Bewegungs- und Quetschbereiche freihalten
Halten Sie Personen, Werkzeuge, Schläuche und Körperteile während der Bewegung von Armen, Plattformen, Verriegelungen, Kabeln und Scherenmechanismen fern.
Verriegelungen vor Arbeiten darunter prüfen
Prüfen Sie, ob die mechanischen Verriegelungen vollständig und gleichmäßig eingerastet sind, bevor Sie unter das angehobene Fahrzeug treten.
Hydraulik- und Synchronisierungsteile prüfen
Stellen Sie den Betrieb ein, wenn Schläuche, Zylinder, Kabel, Ketten, Dichtungen, Verankerungen oder das Synchronisierungsverhalten Schäden, Undichtigkeiten oder ungewöhnliche Bewegungen zeigen.
Optionale Ausstattung bestätigen
Infrarot-, Fuß-, Arm- oder andere optionale Schutzeinrichtungen sind nur vorhanden, wenn sie zur bestellten Konfiguration gehören.
Technische Daten
Tragfähigkeit, Geometrie und Versorgungsanforderungen
| Tragfähigkeit des Haupthubs | 4000 kg |
|---|---|
| Hubhöhe des Haupthubs | 1680 mm |
| Motorleistung | 3 kW |
| Druckluftversorgung | 0.4–0.6 MPa |
| Anfängliche abgesenkte Höhe | 190 mm |
| Tragfähigkeit des Zusatzhubs | 4,000 kg, separat und nicht zur Haupttragfähigkeit addierbar |
| Hubhöhe des Zusatzhubs | 500 mm |
| Auszug der Zusatzplattform | serienmäßig einseitig / optional beidseitig |
| Stromversorgungskonfiguration | 380 V / 220 V / Andere, 3 kW. |
Bedienungsanleitung und Support
Installation und bestellte Konfiguration bestätigen
AUTOOL ATL-4SHU: Anleitung und Leitfäden
Besuchen Sie das Downloadcenter für ATL-4SHU-Hinweise zu niedriger Auffahrhöhe, Zusatzhub und synchronisierter Hydraulik sowie zu Verriegelungssicherheit und Fehlerbehebung.
Lieferumfang
Gelieferten Hebebühnenumfang prüfen
- LieferumfangskonfigurationBestätigen Sie die genau enthaltenen Artikel für die gewählte Bestellkonfiguration.
Häufige Fragen
Fragen zu Fahrzeug, Arbeitsplatz und Installation
Was macht die ATL-4SHU für Fahrzeuge mit geringer Bodenfreiheit geeignet?
Die ATL-4SHU hat eine anfängliche abgesenkte Höhe von nur 190 mm und eignet sich damit für Fahrzeuge mit geringer Bodenfreiheit und Werkstätten, die eine flache Hebelösung benötigen.
Wie hoch sind Haupttragfähigkeit und Plattformhöhe?
Die ATL-4SHU hat eine Haupttragfähigkeit von 4000 kg und eine Zusatzhubtragfähigkeit von 4000 kg; dies sind separate, nicht addierbare Nennwerte. Die Haupthubhöhe beträgt 1680 mm, die Zusatzhubhöhe 500 mm.
Welchen Vorteil bietet die Haupt- und Zusatzhubkonstruktion?
Die Haupt- und Zusatzhubkonstruktion erweitert die Einsatzmöglichkeiten bei Achsvermessung und Wartung. Die Zusatzschere unterstützt weitere Servicearbeiten und trägt dazu bei, dass die gesamte Bühne für professionelle Werkstattlayouts geeignet bleibt.
Ist die Zusatzschere ausziehbar?
Die Referenzinformationen zeigen eine serienmäßig einseitig ausziehbare und eine optional beidseitig ausziehbare Zusatzschere. Bestätigen Sie vor der Bestellung die benötigte Zusatzplattformkonfiguration mit AUTOOL Store.
Welchen Nutzen bietet das Sechszylinder-Hydrauliksystem?
Das Hebesystem wird von sechs Hydraulikzylindern angetrieben. Diese Konstruktion bietet hohe Hubkraft, verbesserte Lastaufnahme und höhere Stabilität im schweren Werkstatteinsatz.
Sechs Hydraulikzylinder treiben die Haupt- und Zusatzhubkonstruktion an; prüfen Sie bei Installation und Betrieb Plattformniveau und Synchronisierung.
Welche Sicherheitssysteme sind enthalten?
Für die ATL-4SHU werden dreifache mechanische Verriegelungen, hydraulische Synchronisierung, Drucksperren, pneumatische Entriegelung und ein 24-V-Sicherheitssteuerkreis angegeben. Bestätigen Sie vor der Verwendung, dass jede Einrichtung montiert ist und bestimmungsgemäß einrastet.
Sind Infrarot-Niveauerkennung und Fußschutz enthalten?
Infrarot-Niveauerkennung und Fußschutz werden als optional angegeben. Klären Sie vor der Bestellung mit AUTOOL Store, ob diese optionalen Sicherheitsfunktionen für Ihre Installation benötigt werden.
Welche Strom- und Druckluftversorgung benötigt die ATL-4SHU?
Die angegebene Motorkonfiguration lautet 380 V / 220 V / andere, 3 kW. Der erforderliche Druckluft-Versorgungsdruck beträgt 0,4–0,6 MPa. Bestätigen Sie vor der Bestellung Spannungskonfiguration und örtliche elektrische Anforderungen.
Was sollte ich vor Versand oder Installation bestätigen?
Bestätigen Sie vor der Bestellung Verpackungsmaße, Gesamtgewicht, Entladeausrüstung, Werkstattbodenzustand, Installationsraum, Elektroinstallation, Spannungskonfiguration, Druckluft-Versorgungsdruck und optionale Sicherheitsausstattung.
Wie erhalte ich den endgültigen Preis?
Nutzen Sie die Anfrage-Schaltfläche oder kontaktieren Sie AUTOOL Store direkt, um ATL-4SHU-Preis, Versandkosten, Entladeanforderungen, optionale Sicherheitseinrichtungen, Installationsdetails, Spannungskonfiguration und endgültiges Angebot zu bestätigen.
