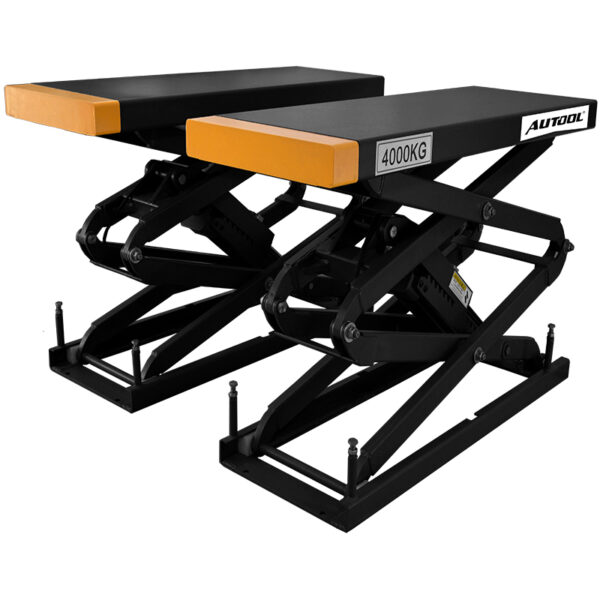

AUTOOL ATL-4S 4000 kg Hydraulic Scissor Car Lift with Adjustable Platform
US$3,099.00
- 4.000 kg Verstellbare Schere
- Verstellbare Plattformlänge
- Hydraulische Synchronisierung + Sperren
- 24-V-Steuerschaltung
- 4.000 kg Verstellbare Schere: Die Scherenkonstruktion mit kleiner Plattform kann Traglasten bis zu 4.000 kg bis zu einer Hubhöhe von 1.999 mm heben.
- Verstellbare Plattformlänge: Die Plattform lässt sich von 1.560 mm auf 1.760 mm verstellen, um sie an unterschiedliche Fahrzeuggrößen anzupassen.
- Hydraulische Synchronisierung + Sperren: Die hydraulische Synchronisierung wird mit hydraulischen Verriegelungen und zwei mechanischen Sicherheitsvorrichtungen kombiniert.
- 24-V-Steuerschaltung: Der Lift wird über einen 24-V-Niederspannungs-Steuerkreis betrieben.
- 4.000 kg Verstellbare Schere: Die Scherenkonstruktion mit kleiner Plattform kann Traglasten bis zu 4.000 kg bis zu einer Hubhöhe von 1.999 mm heben.
- Verstellbare Plattformlänge: Die Plattform lässt sich von 1.560 mm auf 1.760 mm verstellen, um sie an unterschiedliche Fahrzeuggrößen anzupassen.
- Hydraulische Synchronisierung + Sperren: Die hydraulische Synchronisierung wird mit hydraulischen Verriegelungen und zwei mechanischen Sicherheitsvorrichtungen kombiniert.
- 24-V-Steuerschaltung: Der Lift wird über einen 24-V-Niederspannungs-Steuerkreis betrieben.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90-Tage-Rückgaberecht Rückgabe innerhalb von 90 Tagen möglich
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL ATL-4S• Verstellbare Scherenhebebühne mit einer Tragkraft von 4.000 kg
Plattform an Fahrzeuggeometrie anpassen
Passen Sie die Hebebühne an das Fahrzeug an mit AUTOOL ATL-4S.Diese 4000 kg schwere Scherenhebebühne mit kleiner Plattform kombiniert eine verstellbare Plattformlänge mit hydraulischer Synchronisierung. Zwei mechanische Sicherheitsvorrichtungen, hydraulische Verriegelungen und eine automatische Entriegelung unterstützen das Halten und Absenken, während der 24-V-Steuerkreis und die robusten Hydraulikkomponenten die tägliche Fahrzeugwartung ermöglichen.
- 4.000 kg Scherenhebebühne
- 1.560–1.760 mm Plattformen
- 1.999 mm angegebene Hubhöhe
- Doppelte mechanische Sicherheit
- 24-V-Steuerschaltung
Hauptmerkmale
Synchronisieren Sie verstellbare kleine Plattformen
Design mit italienischer Technologie
Mit italienischer Technologie entwickelt für stabile Struktur, zuverlässige Leistung und präzise Hebevorgänge in der Werkstatt.
Hydraulische Synchronisierung und Sicherheit
Die hydraulische Synchronisierung unterstützt gleichmäßiges Heben, während Hydraulikverriegelungen, doppelte mechanische Sicherheitsvorrichtungen und automatische Entriegelung beim Absenken unbeabsichtigte Bewegungen verhindern helfen.
24V-Sicherheitssteuerkreis
Der 24V-Steuerkreis hilft, elektrische Gefahren zu reduzieren und verbessert die Betriebssicherheit beim Heben und Senken.
Präzisionszylinder und langlebige Behandlung
CNC-gedrehte Zylinder bieten hohe Präzision und eine glatte Oberfläche, während Rollglätten die Verschleißfestigkeit und Lebensdauer verbessert.
Hochwertige Hydraulikkomponenten
Japanische und italienische Dichtungen unterstützen leckagefreien Betrieb, italienische Kugelventile verbessern die hydraulische Steuerung, und die Berstschutzvorrichtung für den Ölschlauch sorgt für zusätzliche Sicherheit.
1.560–1.760 mm Verstellbare Plattformen
Die verstellbare Plattformlänge passt zu unterschiedlichen Fahrzeuggrößen, während Kugelstrahlen, Hochtemperatur-Spritzbeschichtung und verschleißfeste Lager die Haltbarkeit verbessern.
Hydraulische Positionssteuerung
Die Hydraulikverriegelungsstruktur hilft, während des Hebevorgangs eine stabile Position zu halten.
Doppelte mechanische Sicherheit
Doppelte mechanische Sicherheitsvorrichtungen verhindern versehentliches Absenken oder unerwünschte Bewegungen.
Automatische Entriegelung
Die automatische Entriegelung beim Absenken verbessert den Bedienkomfort und unterstützt einen sichereren Absenkvorgang.
24V-Niederspannungssteuerung
Der 24V-Sicherheitssteuerkreis hilft, elektrische Risiken während des Werkstatteinsatzes zu reduzieren.
Berstschutz für Ölschläuche
Die Berstschutzvorrichtung für den Ölschlauch bietet eine zusätzliche Sicherheitsebene im Hydraulikbetrieb.
Optionaler Fußschutz
Die optionale Fußschutzvorrichtung hilft, Sicherheitsrisiken beim Absenken zu reduzieren.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantierichtlinie.
Anleitung zur Verwendung
Fahrzeug positionieren, anheben, verriegeln und absenken
Qualifizierung des Installationsortes
Vor der Installation der Fahrzeughebebühne müssen die Zeichnung der Hebebühne, die Betonfestigkeit und -dicke, die Verankerungen, die Decken- und Türfreiheit, die Stromversorgung, gegebenenfalls die Druckluftversorgung und der Zufahrtsraum für das Fahrzeug überprüft werden.
Vor Gebrauch prüfen
Vor dem Beladen eines Fahrzeugs müssen Verankerungen, Säulen oder Plattformen, Arme, Polster, Schläuche, Kabel, Zylinder, Schlösser und Synchronisationskomponenten überprüft werden.
Positionieren Sie das Fahrzeug
Zentrieren Sie das Fahrzeug innerhalb der Modellgeometrie und halten Sie Türen, Reifen und Karosserie von Säulen, Plattformen und beweglichen Teilen fern.
Genehmigte Abholpunkte festlegen
Verwenden Sie die vom Fahrzeughersteller zugelassenen Aufnahmepunkte und stimmen Sie die Positionierung von Arm, Polster, Plattform und Verlängerung auf den tatsächlichen Radstand und die Lastverteilung ab.
Anheben und Stabilität prüfen
Heben Sie das Fahrzeug nur so weit an, dass die Last aufgenommen werden kann, halten Sie an und überprüfen Sie alle Kontaktpunkte und die Fahrzeugbalance. Fahren Sie dann fort, während Sie beide Seiten im Auge behalten.
Schlösser aktivieren und überprüfen
Senken Sie das Fahrzeug auf die mechanischen Verriegelungen ab und vergewissern Sie sich, dass beide Seiten eingerastet sind, bevor jemand den Arbeitsbereich unterhalb des Fahrzeugs betritt.
Klar und niedriger
Werkzeug und Personen entfernen, so weit anheben, dass die Verriegelungen wie vorgesehen gelöst werden können, kontrolliert absenken und den Lift nach Verlassen des Fahrzeugs überprüfen.
Sicherheit & Kompatibilität
Qualifizieren Sie die Bucht vor dem ersten Hub.
Bleiben Sie innerhalb der Nennkonfiguration.
Die Nennlast des Modells darf nicht überschritten werden, und es ist nicht davon auszugehen, dass die Kapazität allein für ein bestimmtes Fahrzeug oder eine bestimmte Lastverteilung geeignet ist.
Verwenden Sie die erforderliche Grundlage
Installieren und verankern Sie den Aufzug ausschließlich auf dem vorgegebenen Betonfundament und gemäß der vorgegebenen Anordnung; besorgen Sie sich vor Beginn der Bauarbeiten die Modellinstallationszeichnung.
Nutzen Sie die zugelassenen Fahrzeugabholpunkte.
Richten Sie die Arme, Polster oder Plattformen an den Hebeösen des Fahrzeugherstellers aus und sorgen Sie für ein ausgewogenes Fahrzeuggleichgewicht.
Halten Sie sich von beweglichen Bereichen und Engstellen fern.
Halten Sie Personen, Werkzeuge, Schläuche und Körperteile während der Bewegung von Armen, Plattformen, Schlössern, Kabeln und Scherenmechanismen fern.
Überprüfen Sie die Schlösser, bevor Sie unten weiterarbeiten.
Vergewissern Sie sich, dass die mechanischen Verriegelungen vollständig und gleichmäßig eingerastet sind, bevor Sie unter das angehobene Fahrzeug gehen.
Hydraulik- und Synchronteile prüfen
Die Nutzung ist einzustellen, wenn Schläuche, Zylinder, Kabel, Ketten, Dichtungen, Verankerungen oder das Synchronisationsverhalten Beschädigungen, Leckagen oder anormale Bewegungen aufweisen.
Optionale Ausstattung bestätigen
Infrarot-, Fuß-, Arm- oder andere optionale Schutzfunktionen sind nur dann vorhanden, wenn sie in der bestellten Konfiguration enthalten sind.
Technische Daten
Hubhöhe, Plattformbreite und Nutzungsanforderungen
| Spezifikation | Wert |
|---|---|
| Hubhöhe | 1999 mm |
| Plattformbreite | 565 mm |
| Motorleistung | 3 kW |
| Luftzufuhr | 0.4–0.6 MPa |
| Nenntragfähigkeit | 4,000 kg |
| Plattformlänge | 1.560–1.760 mm verstellbar |
| Stromkonfiguration | 380 V / 220 V / Andere, 3 kW |
| SUV-Stützwerkzeug | optional. |
Handbuch & Support
Installation und bestellte Konfiguration bestätigen
AUTOOL ATL-4S Handbücher & Anleitungen
Besuchen Sie das Handbuch-Downloadcenter, um Folgendes zu finden:ATL-4S Anleitung zur Plattformjustierung, hydraulischen Synchronisierung und kontrollierten Abstieg sowie Unterstützung bei der Schleusensicherheit und Fehlerbehebung.
Packungsinhalt
Überprüfen Sie das mitgelieferte Hebezeugpaket
- Haupt- & ZusatzeinheitenAbmessungen: 172 cm (L) × 64 cm (B) × 77 cm (H) Gewicht: 685 kg
- Elektrischer SteuerkastenAbmessungen: 54 cm (L) × 47 cm (B) × 123 cm (H) Gewicht: 77 kg
- ZubehörboxAbmessungen: 40 cm (L) × 40 cm (B) × 25 cm (H) Gewicht: 13 kg
FAQs
Fahrzeug-, Einbauraum- und Installationsfragen
Welche Tragfähigkeit hat ATL-4S?
Die AUTOOL ATL-4S hat eine Nenntragfähigkeit von 4000 kg.
Wie groß ist die Hubhöhe?
Die Hubhöhe beträgt 1999 mm.
Wie groß ist die Plattform?
Die Plattformlänge ist von 1560 mm bis 1760 mm verstellbar, und die Plattformbreite beträgt 565 mm.
Welche Stromkonfiguration ist verfügbar?
Das Produktbild nennt 380V / 220V / andere mit 3kW Motorleistung. Bitte bestätigen Sie vor der Bestellung die benötigte Stromkonfiguration.
Welcher Luftdruck ist erforderlich?
Der erforderliche Luftdruck beträgt 0.4-0.6MPa.
Enthält ATL-4S Sicherheitsverriegelungen?
Ja. Die Hebebühne verfügt über Hydraulikverriegelungen und doppelte mechanische Sicherheitsvorrichtungen mit automatischer Entriegelung beim Absenken.
Enthält sie einen 24V-Sicherheitssteuerkreis?
Ja. ATL-4S verwendet einen 24V-Sicherheitssteuerkreis, um die Betriebssicherheit zu verbessern.
Sind Infrarot-Niveauerkennung und Fußschutz enthalten?
Dies sind optionale Funktionen. Bestätigen Sie vor der Bestellung beim AUTOOL Store, ob diese Funktionen erforderlich sind.
Ist das SUV-Stützwerkzeug enthalten?
Das Bild führt das SUV-Stützwerkzeug als optional auf. Bestätigen Sie vor der Bestellung, ob es enthalten ist oder separat gekauft werden muss.
Was ist in der Packliste enthalten?
Die Verpackungsinformationen umfassen Haupt- und Zusatzeinheiten, einen elektrischen Steuerkasten und eine Zubehörbox mit separaten Abmessungen und Gewichten.
