AUTOOL DM103 Digitale LCR-Messpinzette für SMD-Bauteile
US$39.90
Wichtigste Merkmale
- Erkennen Sie automatisch Widerstand, Kapazität oder Induktivität und wechseln Sie anschließend mit den pinzettenförmigen Prüfspitzen zur Dioden- oder Durchgangsprüfung.
- Wählen Sie eine Prüffrequenz von 100 Hz, 1 kHz oder 10 kHz und einen Prüfpegel von 0,3 V oder 0,6 Vrms.
- Das DM103 kombiniert ±0,5 % Grundgenauigkeit mit feinen vergoldeten Spitzen für kleine SMD-Bauteile und dicht bestückte Leiterplatten.
- Betrachten Sie den Hauptmesswert zusammen mit den Parametern RS, D, Q, Z und X auf dem OLED-Display.
- Automatische LCR-Erkennung und Diodenprüfung: Erkennen Sie automatisch Widerstand, Kapazität oder Induktivität und wechseln Sie anschließend mit den pinzettenförmigen Prüfspitzen zur Dioden- oder Durchgangsprüfung.
- Wählbare Prüfbedingungen: Wählen Sie eine Prüffrequenz von 100 Hz, 1 kHz oder 10 kHz und einen Prüfpegel von 0,3 V oder 0,6 Vrms.
- ±0,5 % Grundgenauigkeit: Das DM103 kombiniert ±0,5 % Grundgenauigkeit mit feinen vergoldeten Spitzen für kleine SMD-Bauteile und dicht bestückte Leiterplatten.
- Werte für RS, D, Q, Z und X: Betrachten Sie den Hauptmesswert zusammen mit den Parametern RS, D, Q, Z und X auf dem OLED-Display.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support

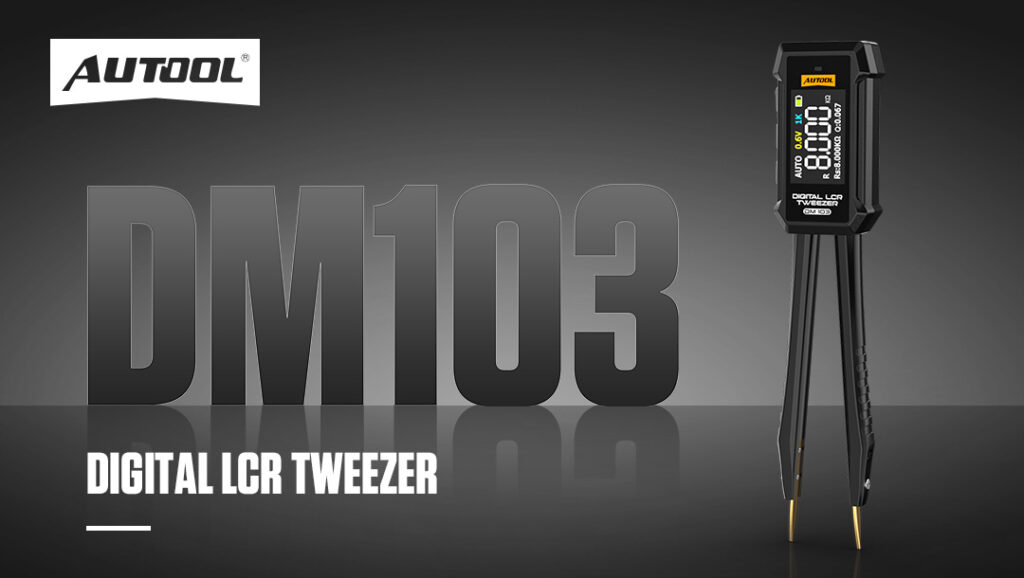

AUTOOL DM103 · SMD-LCR-Messpinzette
Kleine Leiterplattenbauteile identifizieren und messen
Identifizieren und messen Sie kleine Leiterplattenbauteile direkt mit pinzettenförmigen Prüfspitzen. Das DM103 erkennt Widerstand, Kapazität oder Induktivität automatisch, bietet zusätzlich Dioden- und Durchgangsprüfungen und zeigt Hauptmesswerte mit den Parametern RS, D, Q, Z und X an. Wählbare Frequenz- und Prüfpegeleinstellungen helfen dabei, die Messung an Bauteil und Verfahren anzupassen.
- Automatische L- / C- / R-Erkennung
- 100 Hz / 1 kHz / 10 kHz
- Prüfpegel 0,3 V / 0,6 Vrms
- Parameter RS / D / Q / Z / X
- ±0,5 % Grundgenauigkeit
Wichtige Merkmale
Feine Spitzen mit automatischer Bauteilerkennung
6 Modi: automatische LCR-Erkennung, Diode und Durchgang
Nutzen Sie Automatik-, Induktivitäts-, Kapazitäts-, Widerstands-, Dioden- oder Durchgangsmodus. Der Automatikmodus erkennt Widerstände, Kondensatoren und Spulen ohne wiederholtes manuelles Umschalten und unterstützt schnelle Prüfungen an dicht bestückten Kfz-Leiterplatten und bei SMD-Reparaturen.
Analyse von Haupt- und Nebenparametern
Betrachten Sie Hauptmesswerte zusammen mit den Nebenparametern RS, D, Q, Z und X. Wählen Sie 100 Hz, 1 kHz oder 10 kHz und einen effektiven Prüfpegel von 0,3 V oder 0,6 Vrms. Lesen Sie D und Q zusammen mit den L-, C- und R-Werten ab, um das Bauteilverhalten bei Diagnose und Fehlersuche an ECU-Leiterplatten zu vergleichen.
±0,5 % Genauigkeit und feine Spitzen
Die angegebene Messgenauigkeit von ±0,5 % und die feinen vergoldeten Kontaktspitzen unterstützen zuverlässigen Kontakt und Messungen an kleinen SMD-Bauteilen und dicht bestückten Leiterplatten.
HD-OLED-Farbdisplay
Das selbstleuchtende HD-OLED-Farbdisplay bietet hohe Helligkeit und gute Ablesbarkeit in hellen oder dunklen Arbeitsumgebungen.
Wiederaufladbarer 400-mAh-Akku
Der integrierte 400-mAh-Lithium-Akku ermöglicht bei voller Ladung bis zu 12 Stunden Dauerbetrieb für längere Diagnosen und Serienprüfungen.
Laden und Aktualisieren über Type-C
Laden Sie das DM103 über Type-C oder verbinden Sie es für verfügbare Online-Softwareaktualisierungen mit einem Computer.
Pinzettenform für Leiterplattenreparaturen
Die tragbare Multifunktions-LCR-Messpinzette erreicht enge Stellen auf Leiterplatten ohne Werkzeugwechsel und unterstützt SMD-Bauteilprüfungen, Reparaturen von Kfz-Leiterplatten und die elektronische Fehlersuche.
Bedienelemente für die Messung
Drücken Sie Power/Mode zum Einschalten und halten Sie die Taste zum Ausschalten gedrückt. Im Messmodus wechseln Sie damit zwischen AUTO, L, C, R, Diode und Durchgang. Drücken Sie Frequency/Menu, um die Frequenz zu ändern. Halten Sie die Taste gedrückt, um die Einstellungen zu öffnen oder zu verlassen; innerhalb der Einstellungen navigieren Sie damit nach unten. Drücken Sie Hold/Level, um den aktuellen Messwert festzuhalten. Halten Sie die Taste gedrückt, um den Tastenton umzuschalten; in den Einstellungen navigieren Sie damit nach oben.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Serviceablauf
Bauteil entladen, greifen und Messwert ablesen
Step 1
Power / Mode
Zum Einschalten drücken. Zum Ausschalten gedrückt halten. Im Messmodus zwischen AUTO, L, C, R, Diode und Durchgang wechseln.
Step 2
Frequency / Menu
Mit dieser Taste wechseln Sie im Messmodus die Frequenz. Halten Sie die Taste gedrückt, um die Einstellungen zu öffnen oder zu verlassen. Innerhalb der Einstellungen navigieren Sie damit nach unten.
Step 3
Hold / Level
Im Messmodus den aktuellen Messwert festhalten. Durch langes Drücken den Tastenton umschalten und innerhalb der Einstellungen nach oben navigieren.
Step 4
Type-C / OLED / Spitzen
Über Type-C laden oder aktualisieren, Ergebnisse auf dem OLED-Display ablesen und SMD-Bauteile mit den vergoldeten Spitzen kontaktieren.
Sichere Verwendung
Messpinzette vor spannungsführenden Stromkreisen schützen
Das Ergebnis im Zusammenhang beurteilen
Verwenden Sie das DM103 für die aufgeführten Bauteil- und LCR-Modi. Messwerte im eingebauten Zustand können durch parallele Strompfade, gespeicherte Ladung und benachbarte Bauteile beeinflusst werden. Isolieren oder überprüfen Sie daher das Bauteil, wenn die Reparaturentscheidung dies erfordert.
Spannungsfrei schalten und Messpinzette schützen
Legen Sie während der Messung keine Spannung an. Trennen Sie den Stromkreis von der Versorgung, entladen Sie Kondensatoren vollständig und halten Sie die Messpinzette von feuchten Bereichen, brennbaren Gasen oder Dämpfen, großer Hitze, Staub und direktem Sonnenlicht fern.
Technische Daten
Messbereich und Gerätespezifikationen
| Prüfmodi | Automatik, Induktivität, Kapazität, Widerstand, Diode, Durchgang |
|---|---|
| Prüffrequenzen | 100 Hz, 1 kHz, 10 kHz |
| Prüfpegel | 0.3 V und 0.6 Vrms |
| Angegebene Grundgenauigkeit | ±0.5% |
| Akku | 400 mAh wiederaufladbarer Lithium-Akku |
| Angegebene Betriebsdauer | Bis zu 12 Stunden |
Bedienungsanleitung und Support
Anleitung und Anschlusshinweise finden
AUTOOL DM103 Bedienungsanleitung
Öffnen Sie die PDF-Anleitung des AUTOOL DM103 für Hinweise zu Bauteilerkennung, Messmodi, Frequenzauswahl, Parameteranzeige, Handhabung der feinen Spitzen, Laden, sicherer Kalibrierung und Fehlerbehebung.
Lieferumfang
Lieferumfang ansehen
- Enthaltener ArtikelHauptgerät: AUTOOL DM103 Digitale LCR-Messpinzette
- Enthaltener ArtikelAufbewahrung: Schutzkoffer
- Enthaltener ArtikelKabel: Type-C-Kabel
- Enthaltener ArtikelDokumentation: Bedienungsanleitung
Käuferfragen
Fragen zu Stromkreisanschluss und Messung
Kann das DM103 spannungsführende Stromkreise messen?
Nein. Das DM103 ist nicht für Messungen an spannungsführenden Stromkreisen ausgelegt. Trennen Sie vor der Prüfung stets die Stromversorgung und entladen Sie Kondensatoren vollständig, um Geräteschäden zu vermeiden und genaue Messwerte zu gewährleisten.
Warum ist der D-Wert wichtig?
D beschreibt die Verluste unter den gewählten Prüfbedingungen. Vergleichen Sie den Wert mit der Bauteilspezifikation bei gleicher Frequenz und gleichem Prüfpegel. Beurteilen Sie den Zustand nicht allein anhand von D.
Welche Bauteile kann das DM103 prüfen?
Das DM103 kann Widerstand, Kapazität, Induktivität, Dioden und Durchgang prüfen. Es unterstützt außerdem die automatische Bauteilerkennung für Widerstands-, Kapazitäts- und Induktivitätsprüfungen.
Welche Frequenzen unterstützt das DM103?
Das DM103 unterstützt drei Prüffrequenzen: 100 Hz, 1 kHz und 10 kHz.
Wie lange hält der Akku?
Der integrierte 400-mAh-Lithium-Akku ermöglicht bei voller Ladung bis zu 12 Stunden Dauerbetrieb.
Kann das DM103 aktualisiert werden?
Ja. Das DM103 unterstützt Softwareaktualisierungen über eine Type-C-Verbindung zu einem Computer, um das Gerät mit den neuesten Funktionen und Verbesserungen auf dem aktuellen Stand zu halten.
Welche Garantieunterstützung ist verfügbar?
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
