AUTOOL XC508 3D-Achsmessgerät mit automatisch nachführenden 5-MP-Kameras
Ursprünglicher Preis: US$7,999.00.US$6,999.00Aktueller Preis: US$6,999.00.
Wichtigste Merkmale
- Nutzen Sie 5-Megapixel-Industriekameras mit einem Träger, der bei unterstützten Hebebühnenbewegungen der Höhe der Radtargets folgt.
- Verwenden Sie passende 10–23-Zoll-Felgen und messen Sie Spur und Sturz mit ±0,01° Genauigkeit.
- Arbeiten Sie mit einem oberen 32-Zoll- und einem unteren 20-Zoll-Display, einschließlich eines beweglichen, mehrfach neigbaren Bildschirms zur Achsmessführung rund um das Fahrzeug.
- Drucken Sie Achsmessberichte direkt vom integrierten Arbeitsplatz aus.
- Messen Sie Spur, Sturz, Nachlauf, Fahrachswinkel, Spurweite, Radstand und diagonale Karosserieabmessungen.
- Erfassen Sie Daten zur Rundlaufkompensation durch ein Rollen des Fahrzeugs um 8–12 cm.
- Automatisch nachführende 5MP-Kameras: Nutzen Sie 5-Megapixel-Industriekameras mit einem Träger, der bei unterstützten Hebebühnenbewegungen der Höhe der Radtargets folgt.
- 10–23-Zoll-Felgen / ±0,01° Spur-Sturz: Verwenden Sie passende 10–23-Zoll-Felgen und messen Sie Spur und Sturz mit ±0,01° Genauigkeit.
- 32-Zoll-Display oben und 20-Zoll-Display unten: Arbeiten Sie mit einem oberen 32-Zoll- und einem unteren 20-Zoll-Display, einschließlich eines beweglichen, mehrfach neigbaren Bildschirms zur Achsmessführung rund um das Fahrzeug.
- Integrierter Berichtsdrucker: Drucken Sie Achsmessberichte direkt vom integrierten Arbeitsplatz aus.
- Rad- + Karosseriegeometrie: Messen Sie Spur, Sturz, Nachlauf, Fahrachswinkel, Spurweite, Radstand und diagonale Karosserieabmessungen.
- Kurze Rollkompensation: Erfassen Sie Daten zur Rundlaufkompensation durch ein Rollen des Fahrzeugs um 8–12 cm.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support

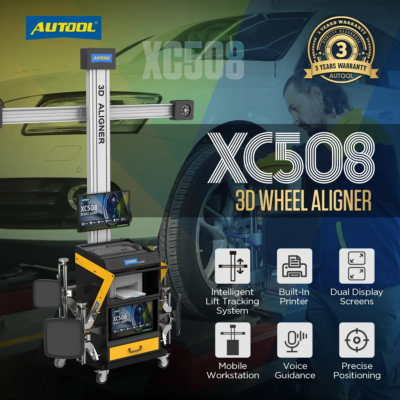

AUTOOL XC508 · Automatisch nachführendes 3D-Achsmessgerät
Kameras auf die Hebebühnenhöhe ausrichten
Halten Sie den Kameraträger auf Höhe der Radtargets, während sich eine kompatible Hebebühne durch unterstützte Positionen bewegt. Automatische Höhenverfolgung, zwei 19-Zoll-Displays, Sprachhinweise und LED-Anzeigen führen durch den 3D-Achsmessablauf; der integrierte Drucker erstellt sofortige Serviceberichte.
- Automatische Kamerahöhenverfolgung
- 5-MP-Kamerasystem
- Zwei Displays + integrierter Drucker
- 8–12 cm Rollkompensation
- 10–23 Zoll angegebener Felgenbereich
Wichtige Merkmale
Hebebühnenhöhe automatisch verfolgen und Achsmessberichte am Messplatz drucken
Neueste 3D-Kameramessung
Das optische Vierrad-Achsmesssystem verwendet ein 5-Megapixel-HD-Objektiv in Industriequalität. Der Abstand zwischen Kamera und Drehteller kann 1500–2800 mm betragen, sodass die Kamera während des Einsatzes nicht versetzt werden muss.

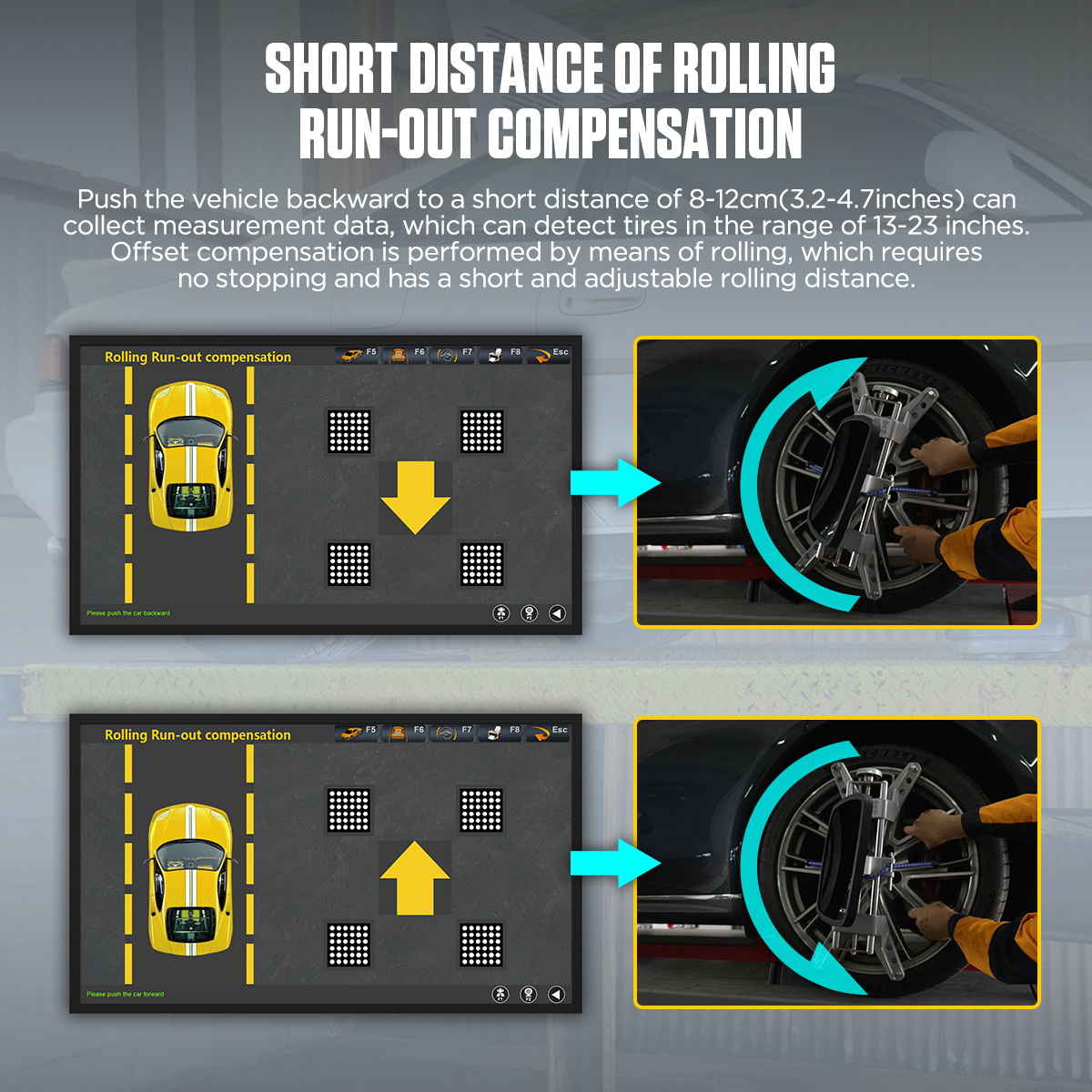

Felgenschlagkompensation auf kurzer Strecke
Schieben Sie das Fahrzeug 8–12 cm / 3,2–4,7 Zoll, um Messdaten zu erfassen und die Roll-Rundlaufkompensation ohne Anhalten durchzuführen; passen Sie den Rollweg an Werkstatt und Fahrzeugsituation an.

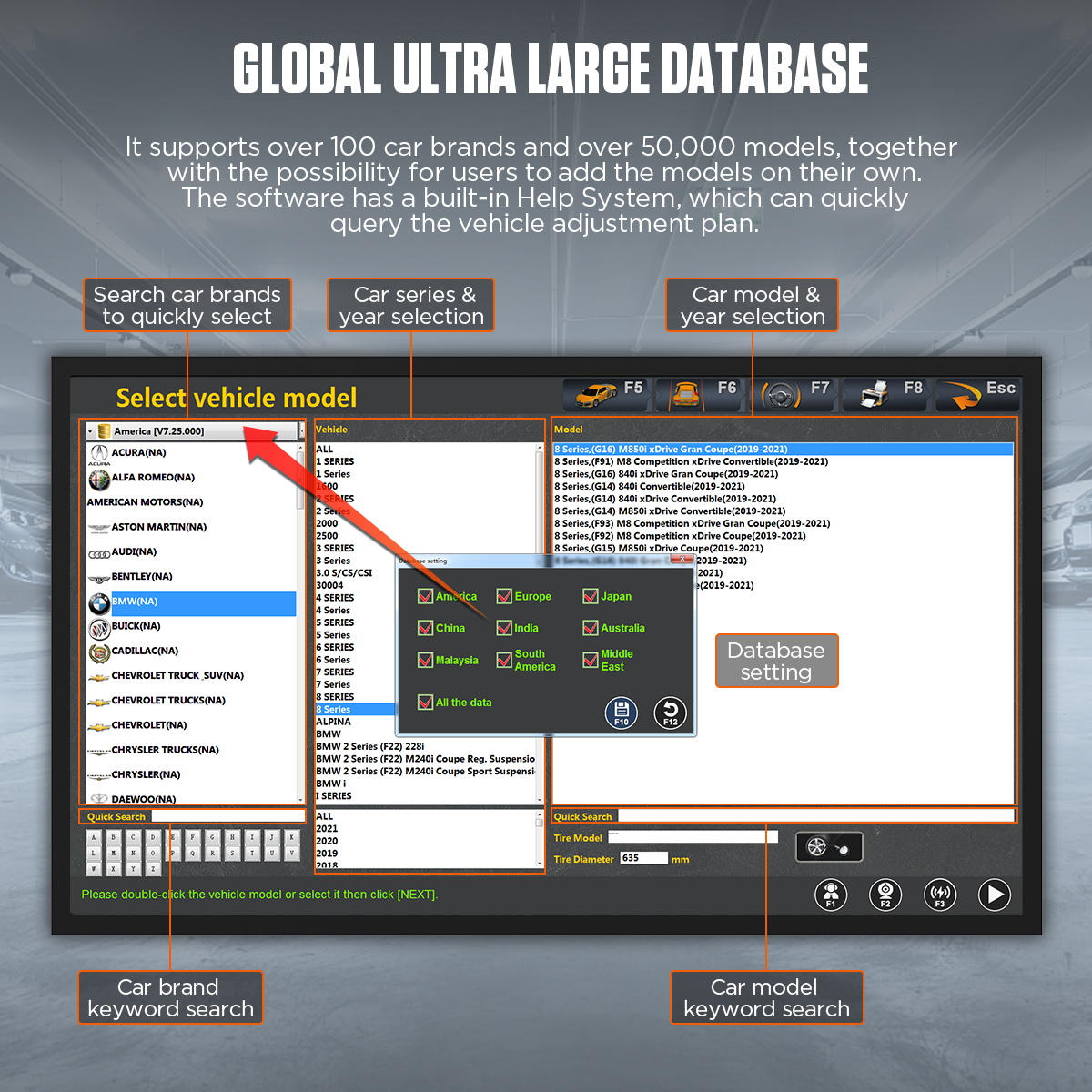

Globale Fahrzeugdatenbank
Die Software unterstützt mehr als 100 Automarken und mehr als 50.000 Fahrzeugmodelle. Anwender können eigene Modelle ergänzen; das integrierte Hilfesystem unterstützt das Nachschlagen von Fahrzeugeinstellplänen.
Konstruktion mit zwei Displays
Das XC508 verfügt über zwei 19-Zoll-Farb-LCD-Monitore. Der bewegliche Bildschirm lässt sich in mehreren Winkeln einstellen und erleichtert so die Werkstattbedienung.
Integrierter Drucker
Der integrierte Drucker kann unmittelbar nach der Messung einen Achsmessbericht für Kundengespräche und Werkstattunterlagen ausgeben.

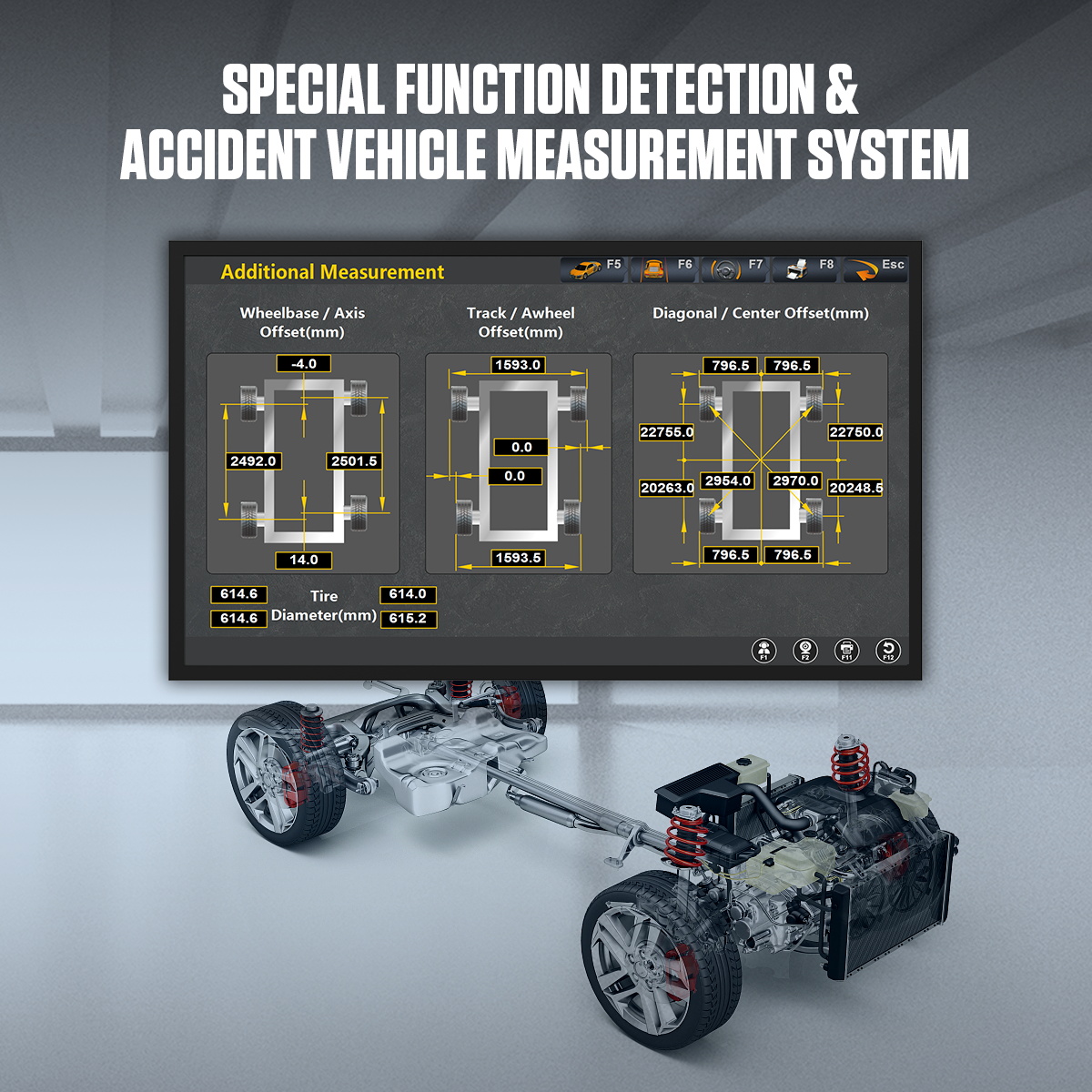

Karosserie-Maßmesssystem
Das System unterstützt Spur, Sturz, Nachlauf, Fahrachswinkel, Spurweite, Spurweitendifferenz, Radstand, Radstanddifferenz und Messfunktionen für Unfallfahrzeuge.

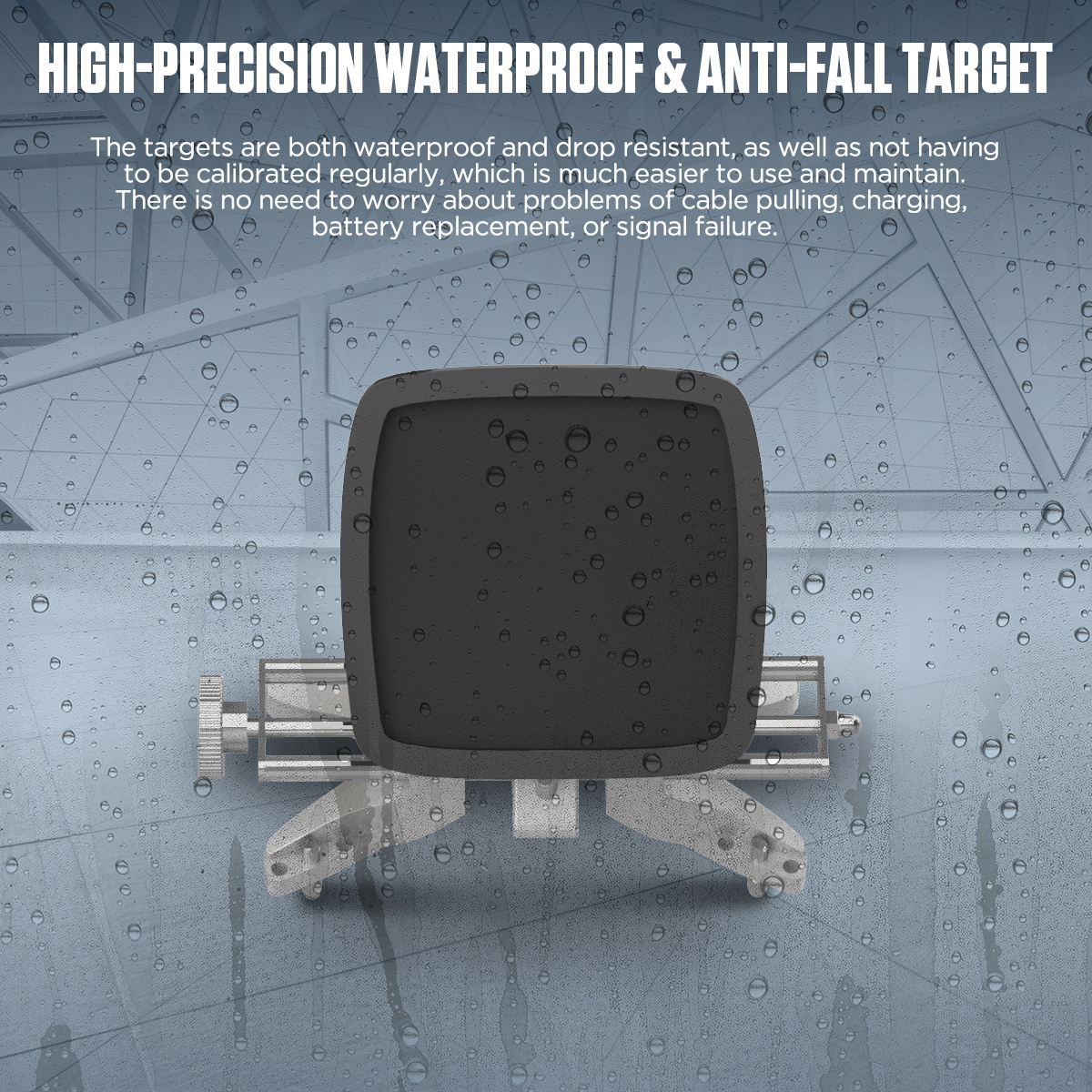

Wasserdichte, sturzbeständige Achsmess-Targets
Die hochpräzisen passiven Targets sind wasserdicht und sturzbeständig, benötigen keine regelmäßige Kalibrierung und vermeiden Probleme durch Kabel, Laden, Batteriewechsel oder Signalausfälle.
Sprach- und LED-Bedienführung
Synchronisierte Sprachhinweise und intelligente LED-Anzeigen führen Techniker durch den Messablauf.

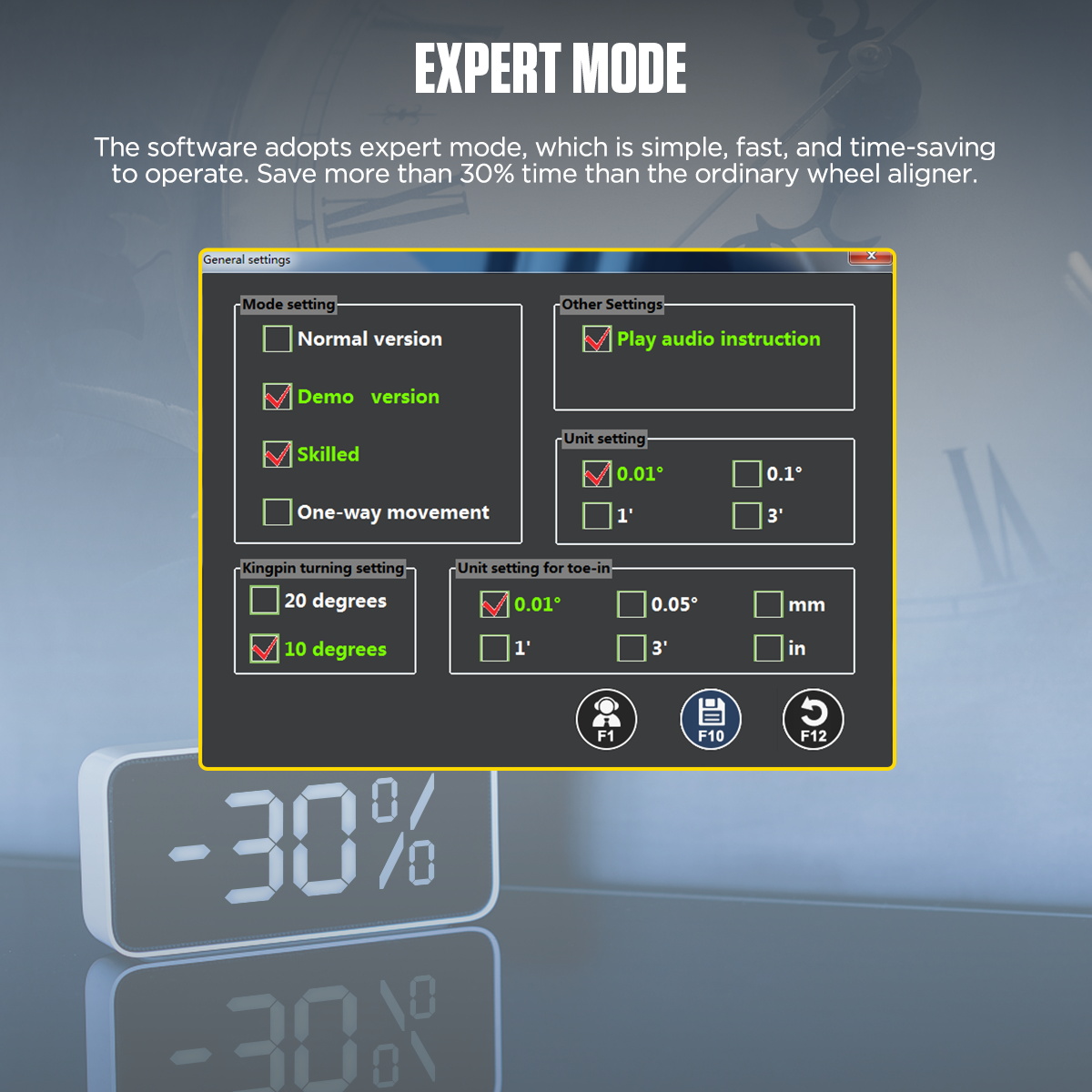

Expertenmodus und mehrsprachige Unterstützung
Der Expertenmodus ist für einfache, schnelle und zeitsparende Bedienung ausgelegt. Das System unterstützt Chinesisch, Englisch, Spanisch, Russisch, Deutsch, Farsi, Arabisch, Litauisch, Japanisch, Französisch, Thai, Portugiesisch und Koreanisch.
Rad- und Karosseriegeometrie
Messen Sie Spur, Sturz, Nachlauf, Fahrachswinkel, Spurweite und Radstand sowie zusätzliche Diagonalmaße zur Prüfung der Karosserieabmessungen.
Automatische Kamerahöhenverfolgung
Der Kameraträger verfolgt Änderungen der Hebebühnenhöhe automatisch, um den Radtargets bei unterstützten Achsmessarbeiten zu folgen.
Mobiler Achsmessarbeitsplatz
Die Schrank- und Querträgerkonstruktion unterstützt Achsvermessungen aus unterschiedlichen Winkeln und hilft Werkstätten, die Abhängigkeit von einem festen, ausschließlich dafür vorgesehenen Messplatz zu reduzieren.

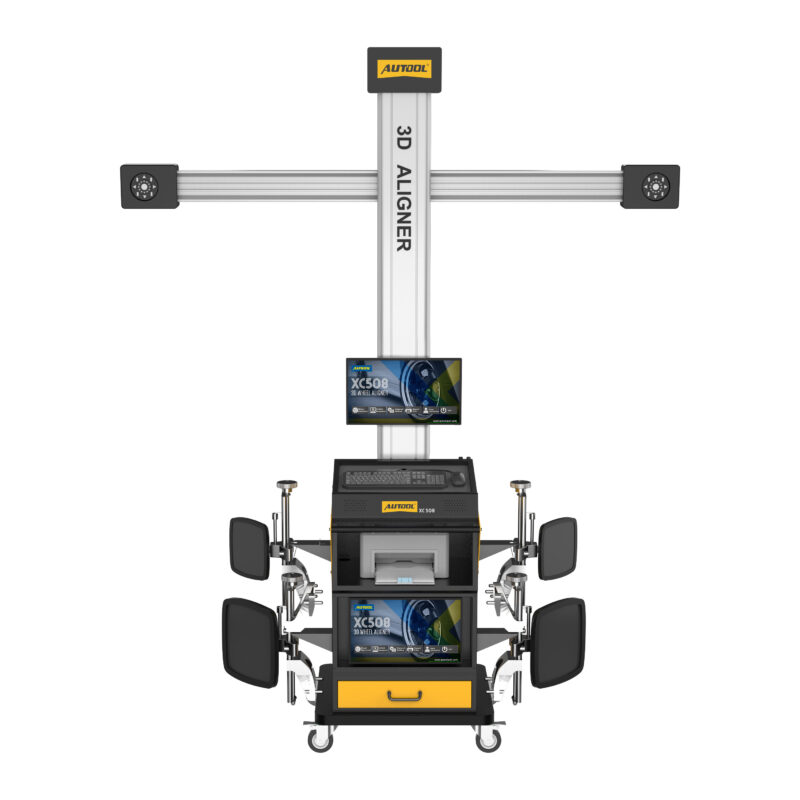

Das mobile Achsmessgerät vereint Kameras, Bildschirme und Berichtsdruck auf einem fahrbaren Arbeitsplatz. Planen Sie den Messplatz vor der Installation anhand der vorgeschriebenen Stellfläche und Hebebühnenanordnung.
Werkskalibrierung
Das Achsmessgerät wird vor Verlassen des Werks kalibriert und kann daher nach Lieferung gemäß Aufstellanleitung installiert und direkt verwendet werden.
Automatische Trägerbewegung
Wählen Sie das XC508, wenn sich der Kameraträger automatisch entsprechend der Targethöhe bewegen soll. Während der Höhenverstellung kann der Querträger stoppen, wenn ein Hindernis oder eine Person erkannt wird.
Versorgungsspannung auswählen
Das XC508 ist in 110-V- und 220-V-Ausführungen erhältlich. Wählen Sie vor der Zahlung die richtige Spannung für Ihre örtliche Stromversorgung.
Lager- und Versandauswahl
Wählen Sie vor der Zahlung das richtige Lager. EU-Kunden, die Lagerbestand in Deutschland auswählen, sollten vor der Zahlung Produktseite, Warenkorb und Kasse auf verfügbare Versandoptionen und eventuelle Zollhinweise prüfen.
Eignung für den Werkstattkauf
Prüfen Sie vor der Auswahl eines Achsmessgeräts verfügbaren Platz, Fahrzeugtypen, Technikerqualifikation, erwartete Kapitalrendite und die benötigten Werkstattfunktionen.
Felgengrößengrenzen
Die Spezifikationstabelle nennt einen Felgendurchmesser von 10–23 Zoll. Wenn Sie 24-Zoll-Räder vermessen müssen, kontaktieren Sie den Support vor der Bestellung mit Ihren Felgen- und Fahrzeugdaten.
Genauigkeit für Spur und Sturz
Genauigkeit für Spur und Sturz: ±0,01°.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Anwendung
Targets montieren, Achsgeometrie messen und überprüfen
Step 1
Eignung des Achsmessplatzes prüfen
Prüfen Sie Hebebühnen- oder Grubengeometrie, Dreh- und Schiebeplatten, Rollraum, freie Sicht auf die Targets, Stromversorgung, Beleuchtung und Installationsabmessungen.
Step 2
Fahrzeug prüfen und identifizieren
Prüfen Sie Reifenzustand und -druck, Räder und Fahrwerk, Fahrzeughöhe und vorgeschriebene Beladung und wählen Sie anschließend das genaue Fahrzeug, Baujahr und die Spezifikation aus.
Step 3

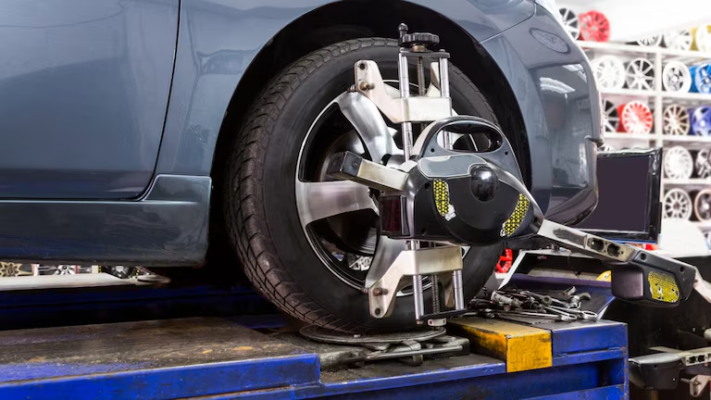

Spannhalter und Targets montieren
Das 5MP-3D-Kamerasystem erfasst Rad- und Targetdaten, ohne dass die Kamera versetzt werden muss. Dies reduziert Stöße und kann die Lebensdauer des Geräts verlängern.
Zentrieren und befestigen Sie kompatible Spannhalter und Targets an sauberen Radkontaktflächen und halten Sie jedes Target für die Kameras sichtbar.
Step 4
Rundlaufkompensation durchführen
Führen Sie vor der Verwendung der angezeigten Geometrie die Roll- oder Rundlaufkompensation gemäß Geräte- und Fahrzeugverfahren durch.
Step 5
Messen und auswerten
Lesen Sie die für das gewählte Fahrzeug relevanten Werte für Spur, Sturz, Nachlauf, Fahrachse und Karosserie ab und unterscheiden Sie einstellbare Geometrie von beschädigten oder nicht einstellbaren Bauteilen.
Step 6
Einstellen und Fahrzeugverfahren abschließen
Nehmen Sie zulässige mechanische Einstellungen vor und führen Sie fahrzeugspezifische SAS-, EPAS- oder ADAS-Verfahren mit den erforderlichen separaten Diagnose- oder Kalibriergeräten durch.
Step 7
Erneut messen und Bericht erstellen
Wiederholen Sie die Messung unter denselben Aufstellbedingungen, prüfen Sie die Lenkradstellung und speichern oder drucken Sie den Vorher-Nachher-Bericht.
Sicherheit und Kompatibilität
Messplatzgeometrie, Sichtlinien und Kalibrierung prüfen
Geeigneten Achsmessplatz verwenden
Installieren Sie das System auf dem vorgeschriebenen stabilen, ebenen Messplatz mit der erforderlichen Hebebühne, den Freiräumen, der Beleuchtung, Stromversorgung und freien Sicht auf die Targets.
Spannhalter und Targets prüfen
Prüfen Sie vor jeder Messung den Kontakt der Spannhalter, den Targetzustand und die sichere Befestigung.
Messsystem überprüfen
Befolgen Sie die Anforderungen an Überprüfung oder Kalibrierung der Kameras und des gesamten Systems bei Installation, Versetzen, Stoßeinwirkung, Reparatur sowie bei planmäßigen Kontrollen.
Fahrzeug- und Datenbankzuordnung festlegen
Wählen Sie vor der Messung das genaue Fahrzeug, Baujahr, den Beladungszustand, die Einheiten und die aktuelle Datenbank aus.
Elektronische Abschlussarbeiten separat durchführen
Führen Sie nach der Achseinstellung erforderliche SAS-, EPAS- oder ADAS-Kalibrierungen mit den vorgeschriebenen Geräten durch.
Endergebnis überprüfen
Wiederholen Sie die Messung, prüfen Sie den Bericht und führen Sie die vorgeschriebenen Kontrollen von Lenkradstellung, Versatz, Probefahrt oder andere Fahrzeugprüfungen durch.
Höhenunterschied der Hebebühne
Klären Sie bei der Installationsplanung mit dem AUTOOL-Support den zulässigen Höhenunterschied zwischen linker und rechter Hebebühnenseite sowie die zugehörige Einheit.
Infrarotlicht kontrollieren
Lassen Sie keine starke Infrarotstrahlung direkt auf Targets oder den Kamerabereich fallen, da dies die optischen Messbedingungen beeinflussen kann.
Ergebnisse
Messwerte vor der Fahrzeugfreigabe überprüfen
Ergebnis prüfen
Prüfen Sie nach Abschluss aller Einstellungen die endgültigen Livewerte, die Lenkradstellung und den Ausdruck.
Modellvergleich
Kamera-, Arbeitsplatz- und Berichtsausstattung auswählen
Modelle vergleichen
Choose one or more models. XC508 is selected by default.
| Product Name | ModellXC503 | ModellXC505 | ModellXC508 |
|---|---|---|---|
| Vehicle Fit & Site Conditions | |||
| Light Requirements | Not direct infrared light to the targets | Not direct infrared light to the targets | Not direct infrared light to the targets |
| Measurable RIM Size | 13"-23" | 13"-23" | 13"-23" |
| Lift Platform Height Difference | < 5mm | < 5mm | < 5mm |
| Measurement & Guidance | |||
| High-Precision Waterproof and Drop-Proof Targets | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Voice Light Operation Guidance | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Latest 3D Camera Measurement Technology | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Short Distance Runout Compensation | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Professional Level | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Body Size Measurement System | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Review Test Data | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Workstation Hardware | |||
| Mobile Workstation | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Printer Features | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Built-In Printer | ×Nicht inklusive | ×Nicht inklusive | ✓Inklusive |
| Smart Elevator Tracking System | ×Nicht inklusive | ×Nicht inklusive | ✓Inklusive |
| Display | 1 （32 inch） | 1 （32 inch） | 2 （32 inch）+（20 inch） |
| Drawer | ×Nicht inklusive | ✓Inklusive | ✓Inklusive |
| Software, Database & Languages | |||
| Global Very Large Database | Confirm supplied database version and representative vehicle coverage | Confirm supplied database version and representative vehicle coverage | Confirm supplied database version and representative vehicle coverage |
| Software Free Updates | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Database Free Updates | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Multi-Language Support | Chinese, English, Spanish, Russian, German, Farsi, Arabic, Lithuanian, Japanese, French, Thai, Portuguese, Korean | Chinese, English, Spanish, Russian, German, Farsi, Arabic, Lithuanian, Japanese, French, Thai, Portuguese, Korean | Chinese, English, Spanish, Russian, German, Farsi, Arabic, Lithuanian, Japanese, French, Thai, Portuguese, Korean |
Bedienungsanleitung und Support
Messplatz, Software und Hardwareausstattung bestätigen
AUTOOL XC508 Bedienungsanleitung
Öffnen Sie die PDF-Anleitung für das XC508 zur Höhenverfolgung, Targetmontage, Achsvermessung und integrierten Berichtserstellung sowie mit Hinweisen zu Kalibriersicherheit und Fehlerbehebung.
Lieferumfang
Gewähltes Hardwarepaket prüfen
- HauptgerätIntegrierter mobiler XC508-Schrank mit Monitorbereich, Rechnerbereich, Tastaturbereich, Druckerbereich, Schublade und Rollen.
- Kamera- und TrägerbaugruppeSäule, Querträger, Kameraeinheiten und zugehörige Konstruktion.
- Targets und SpannhalterRadtargets, Spannhalter, Spannhalteraufhängungen und Targetzubehör.
- AchsmesszubehörDrehteller, Pedale, Halterungen, Kabel und weiteres Zubehör.
- Unterlagen und SupportBedienungsanleitung und Online-Einrichtungssupport stehen für Installation, Betrieb und Fehlerbehebung bereit.
Häufige Fragen
Fragen zu Achsmessaufbau und Abdeckung
Werden 23-Zoll- und 24-Zoll-Räder unterstützt?
Veröffentlichte XC508-Spezifikationen nennen einen Felgenbereich von 10–23 Zoll; Kompatibilitätshinweise behandeln auch 24-Zoll-Räder für SUVs, Geländefahrzeuge und leichte Nutzfahrzeuge. Lassen Sie vor einer Bestellung für 24-Zoll-Anwendungen den genauen Spannhalter, Felgenbereich und Fahrzeuglieferumfang bestätigen.
Der Werkstattboden ist nicht vollkommen eben. Beeinflusst das die Kalibrierung?
Verwenden Sie einen stabilen, ebenen Achsmessplatz und prüfen Sie die Hebebühne auf jeder Arbeitshöhe. Die veröffentlichte Angabe zum Plattform-Höhenunterschied liegt unter 5 mm. Fordern Sie die Installationszeichnung und das Abnahmeverfahren für den tatsächlichen Messplatz an, statt sich bei einer ungeeigneten Fläche auf Softwarekompensation zu verlassen.
Haben Sie lokale Techniker für Schulungen oder Reparaturen vor Ort?
Derzeit werden keine lokalen Reparaturen vor Ort angeboten. AUTOOL bietet technischen Online-Support einschließlich ausführlicher Videoanleitungen zur Installation und richtigen Verwendung. Bei Problemen reagiert der Support online. Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen. Das Achsmessgerät wird vor Verlassen des Werks kalibriert, sodass Sie es nach Lieferung gemäß Aufstellanleitung installieren und direkt verwenden können.
Klären Sie vor der Bestellung lokale Installation, Kalibrierung oder Überprüfung, Bedienerschulung und Serviceunterstützung für das XC508.
Ist die Reihenfolge der Fahrzeugeinstellung wichtig?
Ja. Beginnen Sie die fachgerechte Achseinstellung hinten. Legen Sie von hinten aus eine korrekt ausgerichtete geometrische Mittellinie fest und arbeiten Sie nach vorn, bevor Sie andere Radeinstellungen vornehmen. Dies wird als Fahrachseinstellung bezeichnet. Eine falsche Fahrachse kann andere Messungen beeinflussen und zu einem falsch eingestellten Fahrzeug führen.
Befolgen Sie das gewählte Fahrzeugverfahren und die Reihenfolge der Achsmesssoftware. Legen Sie die Fahrachsreferenz des Fahrzeugs fest, prüfen Sie beschädigte oder nicht einstellbare Teile und messen Sie nach zulässigen Einstellungen erneut; SAS-, EPAS- oder ADAS-Abschlussarbeiten bleiben separate Fahrzeugverfahren.
Wie beeinflussen Nachlauf, Sturz und Spur den Reifenverschleiß?
Nachlauf verursacht möglicherweise nicht direkt Reifenverschleiß, beeinflusst aber das Fahrgefühl. Falscher Sturz kann zu vorzeitigem Verschleiß an der Reifeninnen- oder -außenseite führen, meist in einem langsameren Prozess. Falsche Spur zeigt eventuell nur geringe Symptome wie Ziehen oder unruhigen Geradeauslauf, kann jedoch schnellen Reifenverschleiß verursachen. Eine umfassende Achseinstellung hilft, Nachlauf, Sturz und Spur auf die vom Hersteller empfohlenen Werte für gleichmäßigen Reifenverschleiß einzustellen.

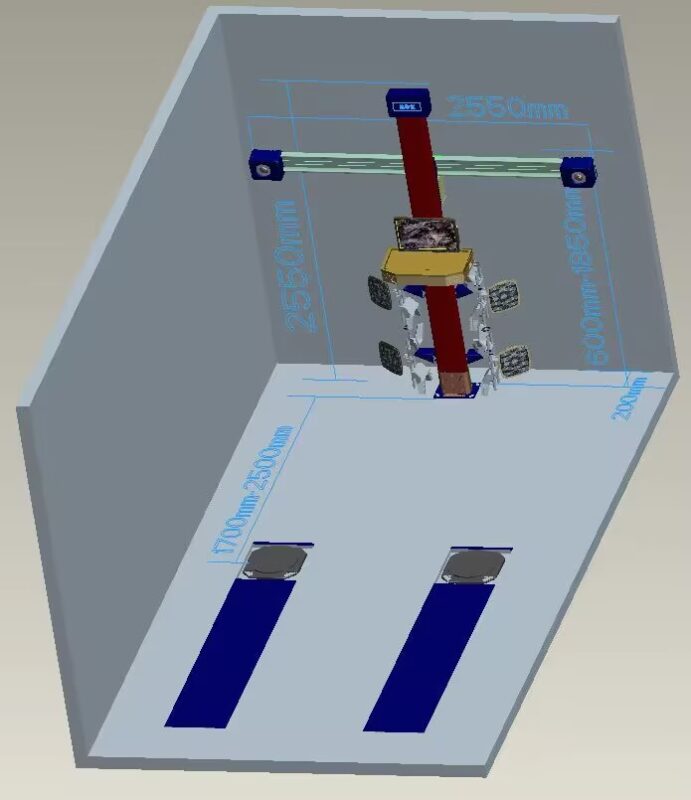

Welcher Abstand sollte zwischen XC508 und Fahrzeug liegen?
Je nach Fahrzeugmodell kann der Abstand zwischen Achsmessgerät und Messfahrzeug auf 1700 mm–2500 mm eingestellt werden. Dies unterscheidet sich vom im Funktionsabschnitt beschriebenen Abstand zwischen Kamera und Drehteller.
Was sollte ich prüfen, wenn der Computer nicht startet?
- Prüfen Sie die Stromversorgung des Computers.
- Prüfen Sie, ob die Einschalttaste sowohl am Rechner als auch am Monitor gedrückt wurde und ob eine Anzeige-LED blinkt.
- Prüfen Sie Helligkeit und Kontrast des Monitors.
Was tun, wenn der Computer den Desktop nicht erreicht?
- Die Startdatei des Computers könnte fehlen.
- Es könnte ein BIOS-Fehler vorliegen.
- Es könnte ein Hardwaredefekt vorliegen.
- Bleibt das Problem nach grundlegenden Prüfungen bestehen, kontaktieren Sie den AUTOOL-Support für eine angeleitete Diagnose.
Maus / Tastatur ohne Funktion
- Die Verbindung von Maus oder Tastatur zum Rechner könnte fehlerhaft sein.
- Maus oder Tastatur könnten mit dem Rechner nicht kompatibel sein.
- Maus oder Tastatur könnten selbst defekt sein.
Was tun, wenn der Drucker nicht funktioniert?
- Prüfen Sie die Druckerstromversorgung, die Signalkabelverbindung zum Rechner und ob sich der Drucker im Verbindungsmodus befindet.
- Prüfen Sie Installation und Einstellung des Druckertreibers.
- Prüfen Sie, ob der Computer einen Virus hat.
Achsmesssoftware lässt sich nicht ausführen
Kontaktieren Sie den Support für Hinweise zur Fehlerbehebung bei Softwaredateien, Datenbankupdates oder Registrierung, bevor Sie weitergehende Änderungen versuchen.
Verwenden Sie das für das genaue XC-Modell und die installierte Version angegebene Softwarepaket. Sichern Sie die bestehende Installation, prüfen Sie die Abdeckung repräsentativer Fahrzeuge und befolgen Sie die AUTOOL-Updateanweisungen, bevor Sie Datenbank- oder Programmdateien ersetzen.
Windows-7-Desktop wird nicht erreicht
Bleibt das Problem nach grundlegenden Prüfungen bestehen, kontaktieren Sie den AUTOOL-Support für eine angeleitete Diagnose.
