AUTOOL 35cm OBD2-Verteilerkabel mit 1-auf-2-Aufteilung
US$18.00
Wichtigste Merkmale
- Führen Sie einen 16-poligen OBD2-Steckeranschluss über einen passiven Verteiler zu zwei Buchsen weiter.
- Verlängern Sie die Positionen beider Buchsen innerhalb einer kompakten Kabelanordnung mit 350 mm Länge.
- Kombiniert Reinkupferleiter, flexible Isolierung und Schutz durch Nylongeflecht.
- Verwenden Sie nur Gerätekombinationen, deren Stromaufnahme und Kommunikationsverhalten einen gemeinsamen Betrieb an den geteilten Fahrzeugleitungen erlauben.
- Ein Eingang / zwei Buchsen: Führen Sie einen 16-poligen OBD2-Steckeranschluss über einen passiven Verteiler zu zwei Buchsen weiter.
- 35 cm Anschlussanordnung: Verlängern Sie die Positionen beider Buchsen innerhalb einer kompakten Kabelanordnung mit 350 mm Länge.
- Reinkupferkabel mit Geflechtmantel: Kombiniert Reinkupferleiter, flexible Isolierung und Schutz durch Nylongeflecht.
- Geräte für den gemeinsamen Anschluss abstimmen: Verwenden Sie nur Gerätekombinationen, deren Stromaufnahme und Kommunikationsverhalten einen gemeinsamen Betrieb an den geteilten Fahrzeugleitungen erlauben.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL OBD2-Verteiler · 35 cm 1-auf-2-Kabel mit 16-poligen Anschlüssen
Zwei Buchsen in Reichweite platzieren
Platzieren Sie mit einem Verteiler mit Kupferkern und Geflechtmantel zwei OBD2-Buchsen in einem Umkreis von 35 cm um einen Fahrzeuganschluss. Beide Buchsen teilen sich Stromversorgung und Datenleitungen. Die gleichzeitige Nutzung setzt daher eine miteinander verträgliche Stromaufnahme und ein kompatibles Kommunikationsverhalten der Geräte voraus.
- 1 Stecker auf 2 Buchsen
- Alle 16 Pins durchverbunden
- 35 cm Reichweite der Zweige
- Ein Verteiler
- Gemeinsame Stromversorgung und Datenleitungen
Wichtige Merkmale
Einen Diagnoseanschluss auf zwei physische Verbindungen führen
1-auf-2-Verteilerkabel für den Diagnoseanschluss
Das Kabel verteilt einen standardmäßigen OBD2-Anschluss auf zwei OBDII-Buchsen. Es erleichtert die Verlängerung und übersichtliche Anordnung von Diagnoseverbindungen in engen Fahrzeugfußräumen.

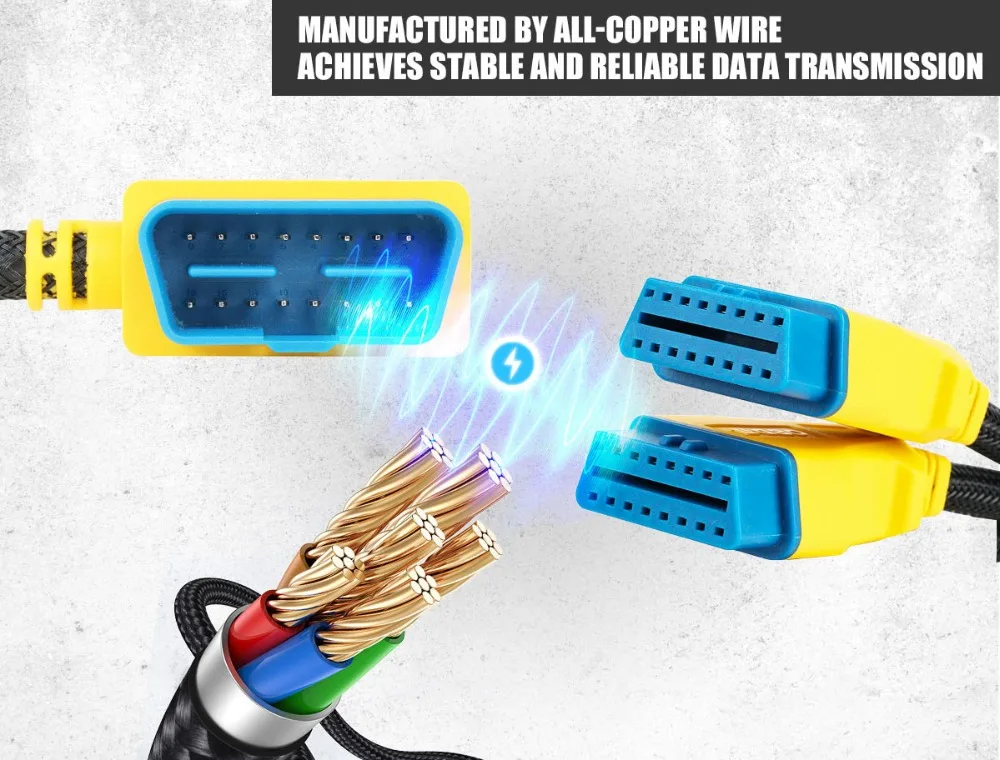

Reinkupferkern
Der interne Reinkupferkern unterstützt bei ordnungsgemäßem Anschluss eine schnellere Datenübertragung und stabilere Diagnosekommunikation.
Flexible isolierte Ummantelung
Die äußere Kabelummantelung besteht aus flexiblem isoliertem Material, das Biegsamkeit, tägliche Handhabung und Anschlusssicherheit verbessern soll.

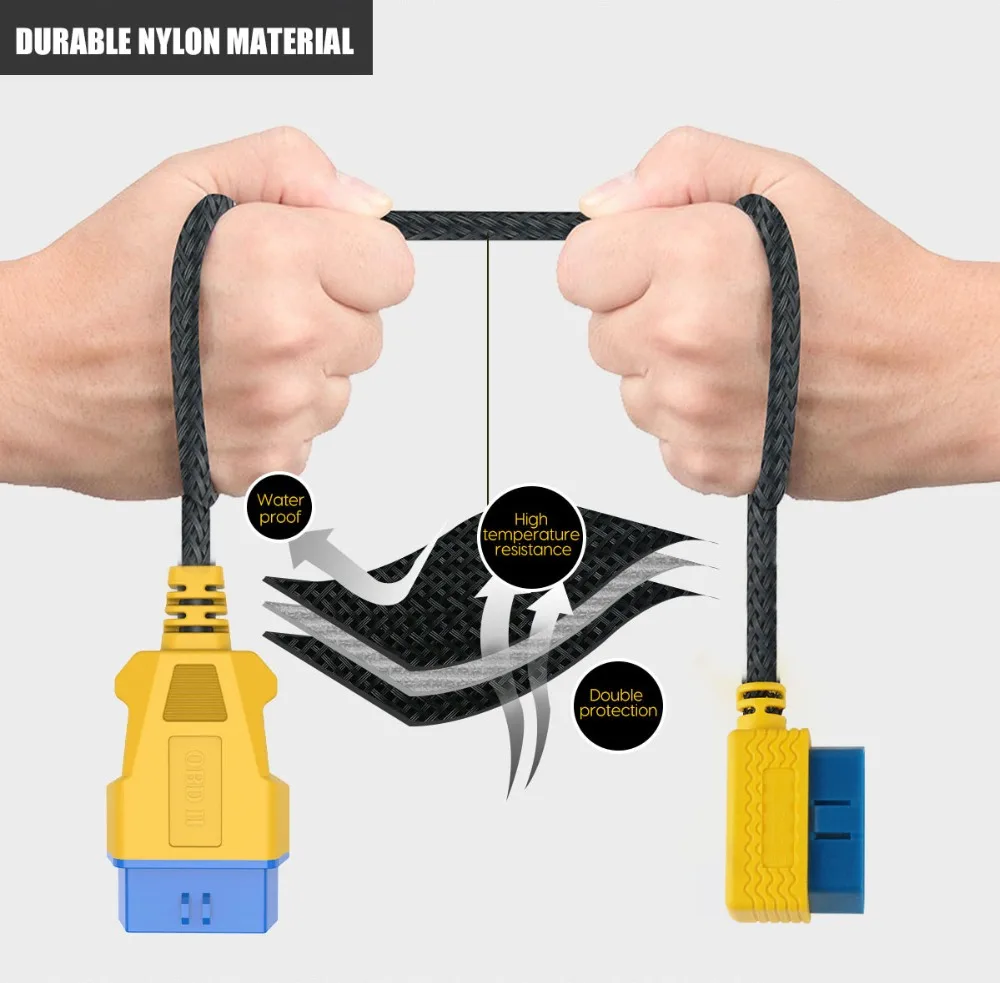

Schutz durch Nylongeflecht
Der schützende Nylongeflechtmantel hilft, Verschleiß durch Ziehen, Biegen und wiederholten Werkstatteinsatz zu verringern.
Robuster Kabelkörper

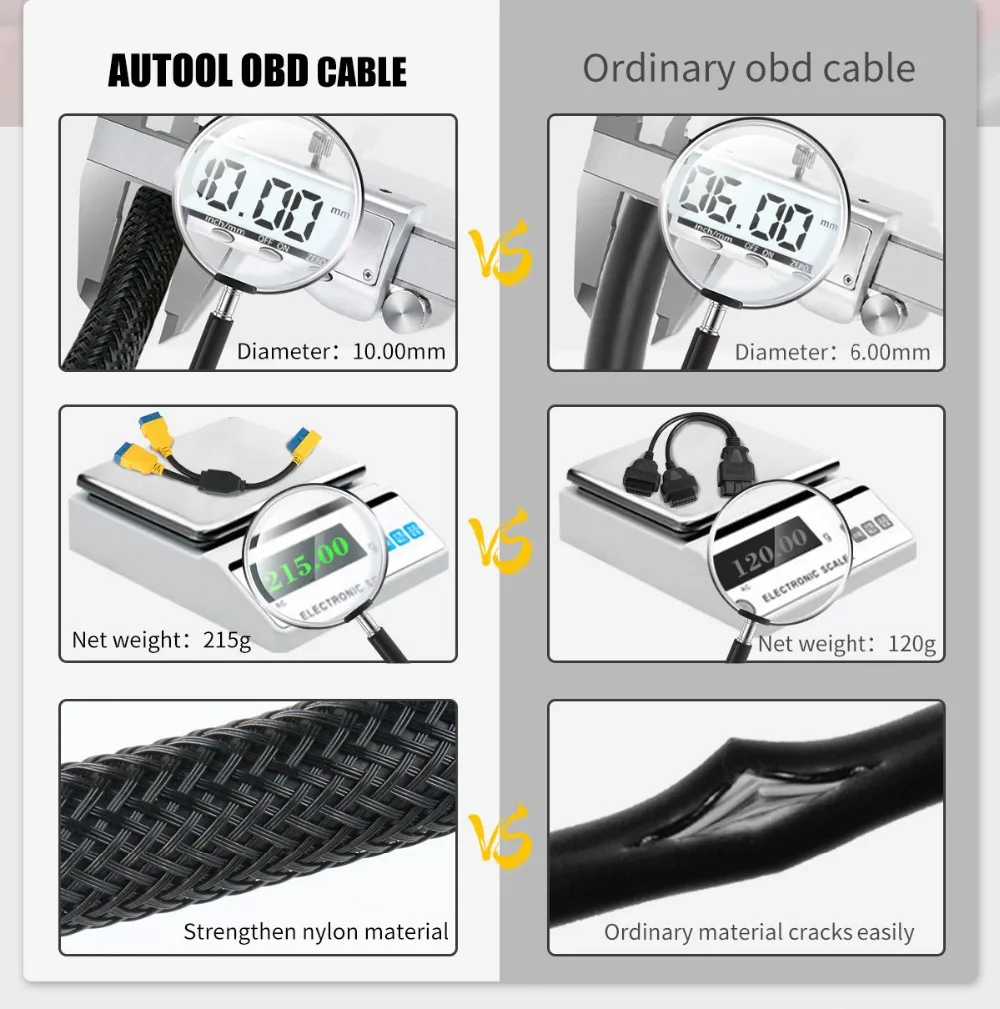

Das Kabel ist mit 10.00mm Durchmesser und 215g Nettogewicht angegeben und besitzt damit einen verstärkten Aufbau im Vergleich zu einem dünnen gewöhnlichen OBD-Kabel.
Mehrstufige Prüfung
Laut AUTOOL wird die verstärkte OBD-Kabelserie mit automatisierter Fertigungstechnik und 8 Prüfschritten vom Spritzguss bis zur Formgebung hergestellt und ist für über 10.000 Steckzyklen ausgelegt.
Ein OBD2-Anschluss auf zwei Buchsen
Ein 16-poliger Stecker führt zu zwei OBD2-Buchsen. Leiter mit Kupferkern ermöglichen Diagnoseverbindungen. Die angeschlossenen Geräte müssen mit dem Fahrzeug und der Anschlussanordnung kompatibel sein.
35cm Anschlussanordnung
Der 350mm Verteiler verlängert die OBD2-Verbindung und ermöglicht eine übersichtliche Kabelführung im Bereich des Armaturenbretts.
Passiver OBD2-Anschlussverteiler
Führt einen 16-poligen Fahrzeuganschluss ohne Protokollumwandlung zu zwei Buchsen weiter. Alle Buchsen teilen sich die Stromversorgung und Kommunikationsleitungen des Fahrzeugs.
Grenzen des gemeinsam genutzten Anschlusses
Verwenden Sie Gerätekombinationen, deren gesamte Stromaufnahme und Kommunikationsverhalten nachweislich einen gemeinsamen Betrieb erlauben, da alle Buchsen die Stromversorgung und Datenleitungen des Fahrzeugs gemeinsam nutzen.
Saubere, korrekt ausgerichtete Pins
Halten Sie die Pins sauber, trocken und korrekt ausgerichtet. Verbogene Pins oder verschmutzte Anschlüsse können die Kommunikation beeinträchtigen.
Kabelschäden vermeiden
Vermeiden Sie übermäßiges Ziehen, Quetschen, Verdrehen oder starkes Knicken des Kabels bei Verwendung und Lagerung.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Anwendung
Anschließen, verlegen und Kommunikation prüfen
Step 1
Fahrzeuganschluss prüfen
Bestimmen Sie den genauen Fahrzeuganschluss, das Baujahr und die Pinbelegung. Prüfen Sie den Anschluss auf Beschädigungen.
Step 2
Gerätekette prüfen
Prüfen Sie Diagnosegerät, Software, Protokoll, Steuergerät, Aufgabe und erforderliche Berechtigungen unabhängig vom Kabel.
Step 3
Sicher anschließen
Befolgen Sie die Anweisungen für Fahrzeug und Gerät, richten Sie die Anschlüsse korrekt aus und stecken Sie niemals einen unpassenden Stecker mit Gewalt ein.
Step 4
Zugfrei verlegen
Führen Sie das Kabel fern von Pedalen, scharfen Kanten, Hitze, beweglichen Teilen und Verkleidungsstellen, an denen es eingeklemmt werden könnte.
Step 5
Kommunikation prüfen
Führen Sie zunächst die vorgesehene reine Leseprüfung der Verbindung durch. Ändert sich die Kommunikation, entfernen Sie zusätzlich angeschlossene Geräte oder die Verlängerung und vergleichen Sie das Verhalten bei direktem Anschluss.
Sicherheit und Kompatibilität
Pin-Passform, Kabelführung und Stromgrenzen prüfen
Passive Hardware
Dieses passive Kabel verlängert die physische Verbindung. Diagnose- und Programmierfunktionen hängen vom Fahrzeug und dem angeschlossenen Gerät ab.
Pinbelegung und Passform
Dieser passive 1-auf-2-Verteiler stellt zwei physische OBD2-Anschlusszweige bereit. Die verfügbaren Funktionen hängen vom Fahrzeug und den angeschlossenen Geräten ab.
Fahrzeugbewegung
Halten Sie sämtliche Kabel- und Geräteteile von Pedalen, Lenkung, Sitzschienen, Türen und Bedienelementen zum Fahren fern.
Gemeinsame Stromversorgung
Schließen Sie keine unbekannten Geräte oder Geräte mit hoher Stromaufnahme an die Stromversorgung des Fahrzeug-Diagnoseanschlusses an. Alle angeschlossenen Geräte teilen sich die Stromversorgung des Anschlusses.
Bei instabiler Verbindung trennen
Wenn ein Gerät die Verbindung verliert, überhitzt, neu startet oder das Fahrzeugverhalten verändert, brechen Sie die Verwendung ab und kehren Sie zu einer bekanntermaßen funktionierenden Direktverbindung zurück.

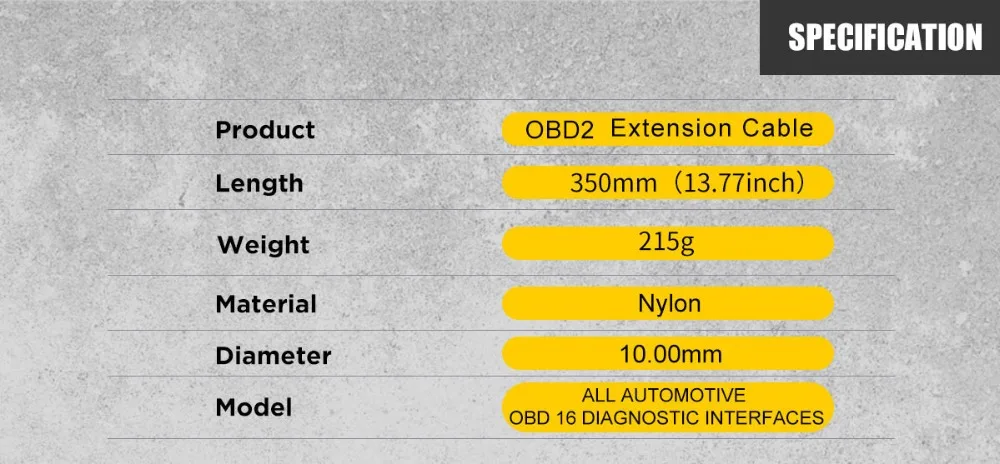

Technische Daten
Schnittstelle, Länge und Menge prüfen
| Länge | 35 cm |
|---|---|
| Steckverbindung | 1 × 16-poliger Stecker → 2 × 16-polige Buchse |
| Packungsmenge | 1 Verteiler |
| Funktion | Passive physische Verlängerung / Pin-Durchführung; keine Protokollumwandlung |
Bedienungsanleitung und Support
Anschluss, Pinbelegung und Gerätekompatibilität prüfen
Download-Center für Bedienungsanleitungen
Im Download-Center für Bedienungsanleitungen finden Sie Hinweise zu angeschlossenen Geräten. Prüfen Sie anschließend die Führung der zwei Buchsen, die Grenzen gemeinsam genutzter Leitungen und die Gerätekompatibilität. Beachten Sie auch die Hinweise zur sicheren Verwendung und Fehlerbehebung.

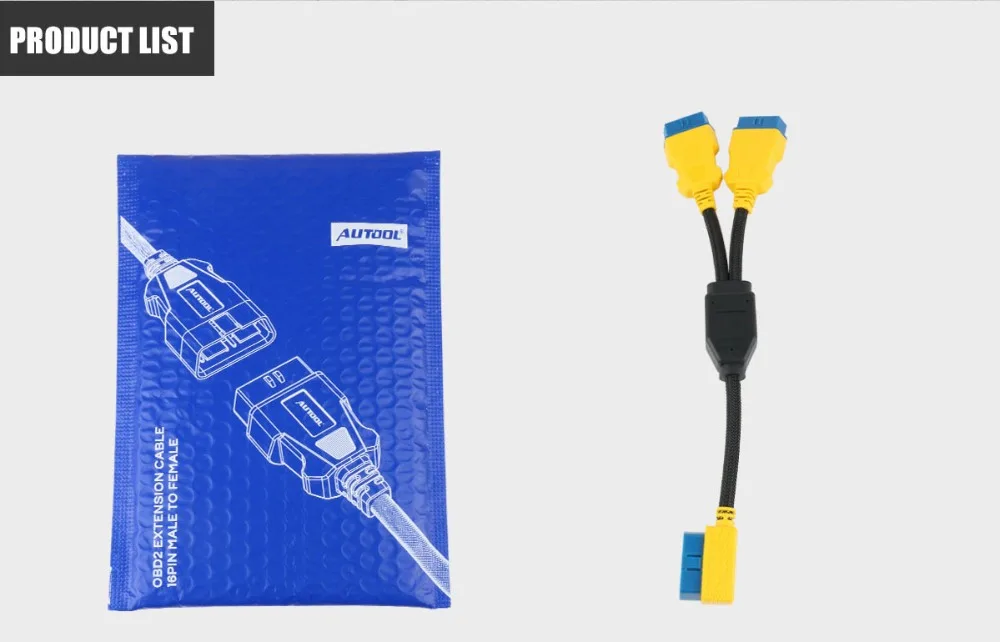

Lieferumfang
Ein ausgewähltes Kabel
- Enthaltenes Kabel1 × 35 cm Verteiler mit Geflechtmantel, 1 × 16-poligem Stecker und 2 × 16-poligen Buchsen.
- Nicht enthaltenDiagnosegerät, Software, Lizenzen, Fahrzeug und nicht aufgeführte Adapter sind nicht enthalten.
Häufige Fragen
Fragen zu Anschlüssen, Passform und Funktion
Wofür wird dieses AUTOOL OBD2-Kabel verwendet?
Es handelt sich um ein 35cm OBD2-Verteiler-Verlängerungskabel mit 1-auf-2-Aufteilung, das einen standardmäßigen 16-poligen OBDII-Diagnoseanschluss verlängert und verteilt. Es ist hilfreich, wenn der OBD-Fahrzeuganschluss schwer zugänglich ist oder eine übersichtlichere Anordnung der Diagnoseverbindungen benötigt wird.
Welchen Steckertyp verwendet das Kabel?

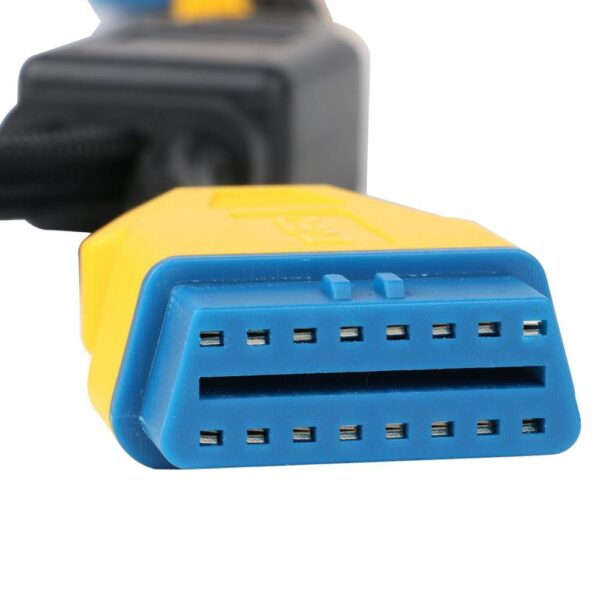

Das Kabel verfügt über einen standardmäßigen 16-poligen OBDII-Stecker und zwei standardmäßige 16-polige OBDII-Buchsen. Prüfen Sie vor dem Anschließen die Steckerform und Pinanordnung.

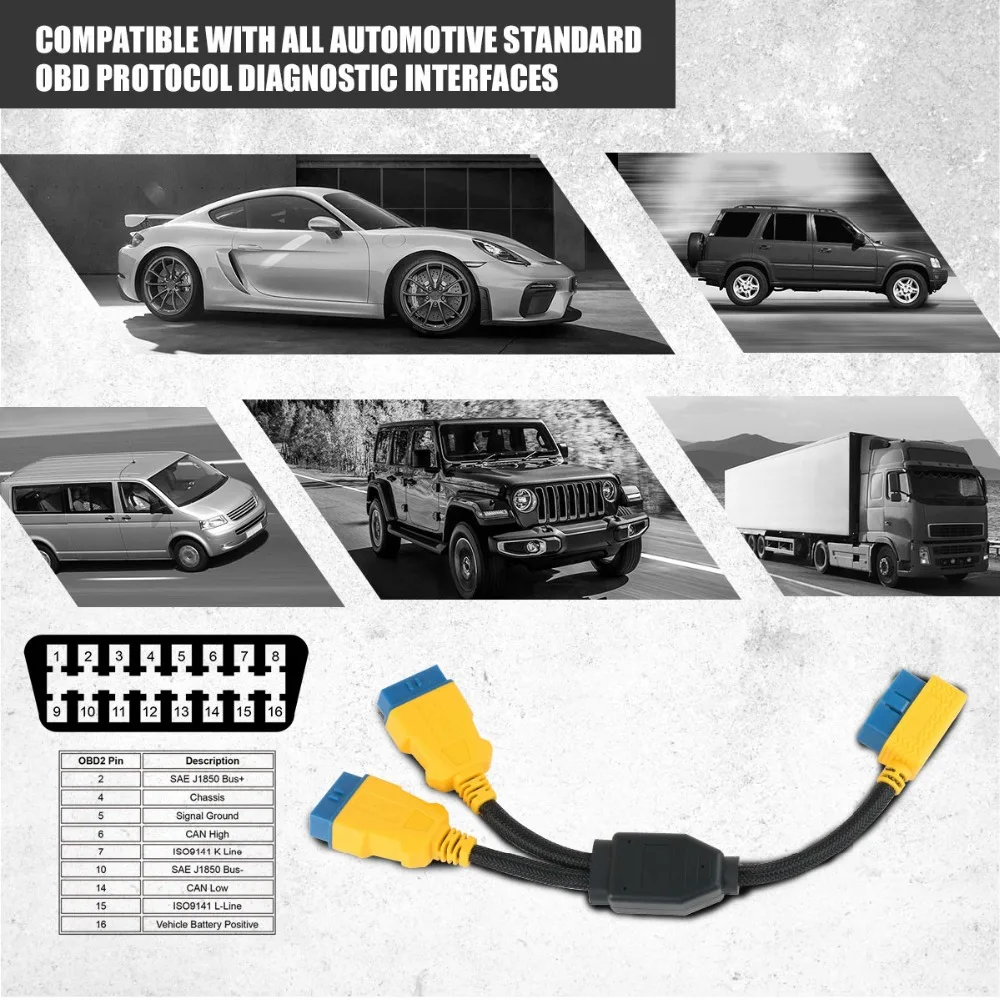

Ist es mit allen Fahrzeugen kompatibel?
Es ist für Fahrzeuge mit einer standardmäßigen 16-poligen OBD-Diagnoseschnittstelle für Kraftfahrzeuge vorgesehen. Es ist nicht für nicht standardmäßige Diagnoseanschlüsse bestimmt, sofern die Eignung eines passenden Adapters und die Geräteunterstützung nicht bestätigt sind.
Kann ich zwei Diagnosegeräte gleichzeitig anschließen?
Das Kabel stellt zwei OBDII-Buchsen bereit. Ob Geräte gleichzeitig betrieben werden können, hängt jedoch vom Fahrzeug, den Diagnosegeräten und dem Kommunikationsprotokoll ab. Manche Geräte oder Fahrzeugsysteme unterstützen möglicherweise keine zwei gleichzeitig aktiven Geräte.
Aus welchen Materialien besteht das Kabel?
Das Kabel verwendet einen Reinkupferkern für stabile Datenübertragung, eine flexible isolierte Außenummantelung und einen Nylongeflechtmantel für zusätzlichen Verschleißschutz bei wiederholter Verwendung.
Wie lang ist das Kabel?

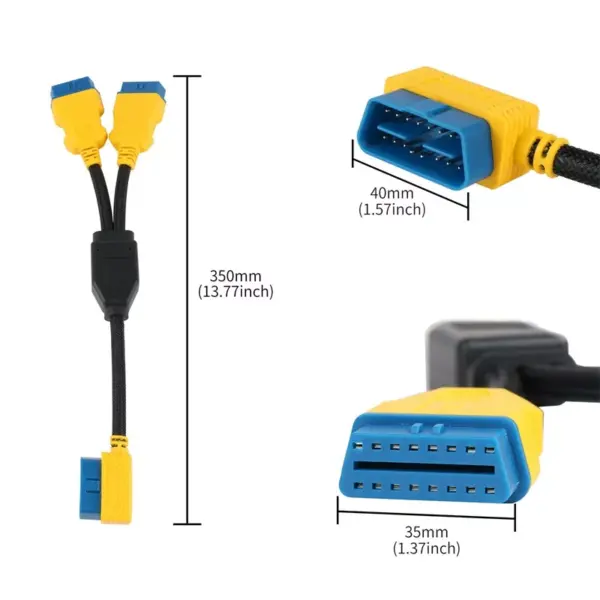

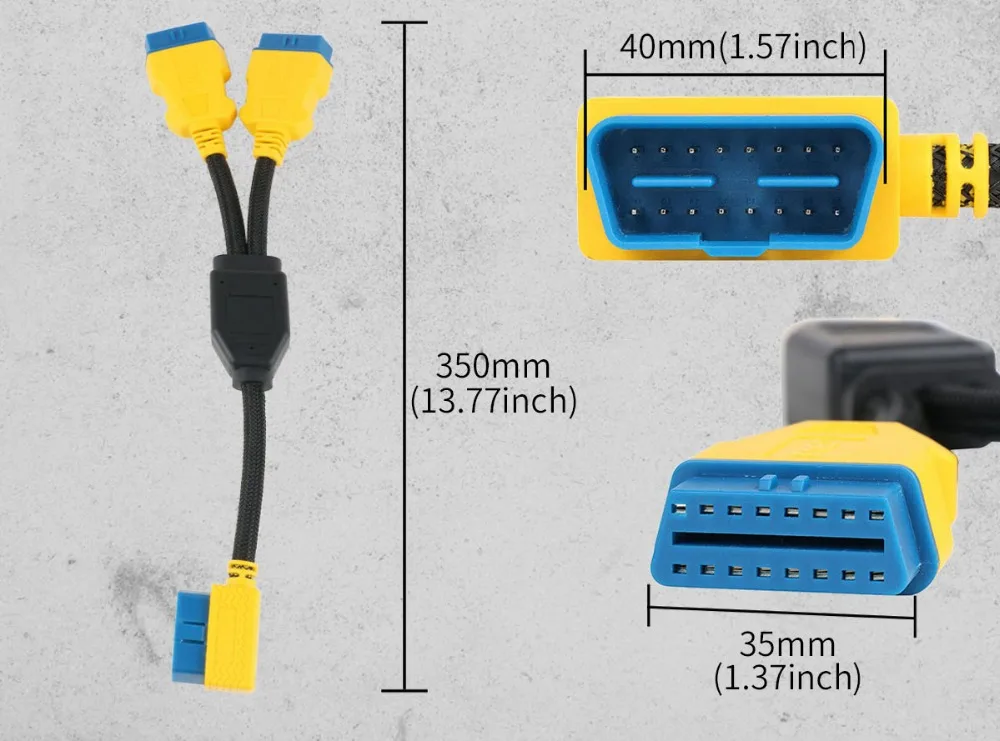

Das Kabel ist 350mm lang, entsprechend 35cm bzw. 13.77 Zoll. Die Buchsenbreite ist mit 35mm und die Steckerbreite mit 40mm angegeben.
Fügt dieses Kabel Diagnosefunktionen hinzu?
Nein. Dies ist ein physisches OBD2-Verlängerungs- und Verteilerkabel. Es erweitert weder Softwarefunktionen, Fahrzeugabdeckung noch Protokollunterstützung oder Diagnosemöglichkeiten über den vom Fahrzeug und Diagnosegerät bereits unterstützten Umfang hinaus.
Was ist im Lieferumfang enthalten?
Der Lieferumfang umfasst 1 × AUTOOL 35cm 1-auf-2-OBDII-Verteiler-Verlängerungskabel mit Stecker und Buchsen.
Wie lange gilt die Garantieunterstützung?
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Wie sollten die beiden Verteilerbuchsen verlegt und gesichert werden?
Stecken Sie alle Anschlüsse vollständig ein und führen Sie beide Zweige fern von Pedalen, Lenkung, Sitzschienen und scharfkantigen Verkleidungsteilen. Stützen Sie angeschlossene Geräte ab, damit ihr Gewicht nicht am Fahrzeug-Diagnoseanschluss zieht. Lockert sich ein Stecker oder verändert sich die Kommunikation, trennen Sie das zusätzliche Gerät und stellen Sie wieder eine direkte Verbindung her.
Funktionieren alle angeschlossenen Geräte gleichzeitig?
Nicht unbedingt. Geräte teilen sich die Stromversorgung und Kommunikationsleitungen und können sich gegenseitig stören. Prüfen Sie den Strombedarf und das Protokollverhalten. Trennen Sie ein Gerät, wenn die Kommunikation instabil wird.
