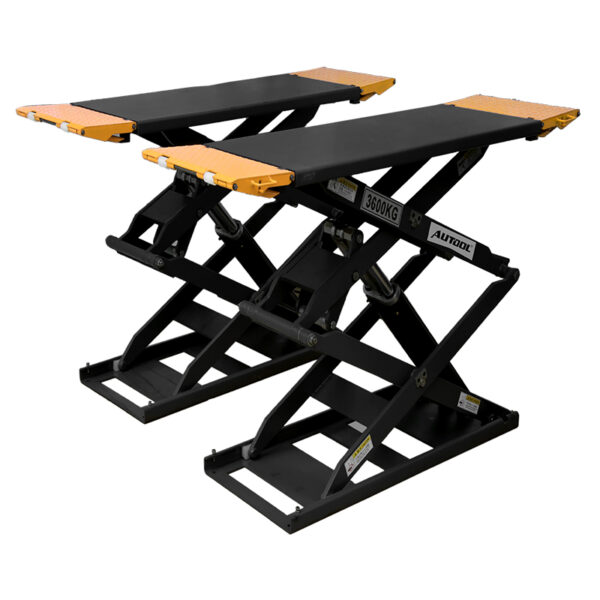

AUTOOL ATL-4SM 4000 kg / ATL-3SM 3000 kg mobile Niederprofil-Scherenhebebühnen
Price range: US$2,899.00 through US$3,099.00
Wichtigste Merkmale
- Fahren Sie Fahrzeuge mit geringer Bodenfreiheit auf eine am Boden installierte mobile Scherenhebebühne mit 105 mm Ausgangshöhe.
- Wählen Sie die größere 4.000-kg-ATL-4SM oder die schmalere 3.000-kg-ATL-3SM für engere Bereiche.
- Nutzen Sie serienmäßig pneumatische Entriegelung; elektrische Entriegelung ist optional erhältlich.
- Ergänzen Sie bewegliche Auffahrrampen, um die Abstützung für Fahrzeuge mit längerem Radstand zu erweitern.
- Kombinieren Sie automatische mechanische Verriegelung mit einer zentralen Stange, die beide Scherenarme synchronisiert.
- 105 mm Auffahrhöhe der mobilen Scherenbühne: Fahren Sie Fahrzeuge mit geringer Bodenfreiheit auf eine am Boden installierte mobile Scherenhebebühne mit 105 mm Ausgangshöhe.
- 3.000 oder 4.000 kg: Wählen Sie die größere 4.000-kg-ATL-4SM oder die schmalere 3.000-kg-ATL-3SM für engere Bereiche.
- Pneumatische Entriegelung serienmäßig: Nutzen Sie serienmäßig pneumatische Entriegelung; elektrische Entriegelung ist optional erhältlich.
- Optionale bewegliche Rampen: Ergänzen Sie bewegliche Auffahrrampen, um die Abstützung für Fahrzeuge mit längerem Radstand zu erweitern.
- Mechanische Verriegelung + Synchronstange: Kombinieren Sie automatische mechanische Verriegelung mit einer zentralen Stange, die beide Scherenarme synchronisiert.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL ATL-4SM/3SM · Mobile Scherenhebebühnen mit 105 mm Auffahrhöhe
Tragfähigkeit und Breite für einen niedrigen Arbeitsplatz wählen
Bringen Sie mit AUTOOL ATL-4SM und ATL-3SM flache hydraulische Scherenhebebühnen in Reparatur- und Prüfbereiche. Wählen Sie ATL-4SM für höhere Tragfähigkeit und eine größere Plattform oder die schmalere ATL-3SM für engere Bereiche. Beide nutzen mechanische Sicherheitsverriegelungen mit pneumatischer Entriegelung; optionale bewegliche Auffahrrampen unterstützen Fahrzeuge mit längerem Radstand.
- Auswahl ATL-4SM / ATL-3SM
- 105 mm niedrige Auffahrhöhe
- 4.000 / 3.000 kg Modelltragfähigkeiten
- Pneumatische Entriegelung serienmäßig
- Optionale bewegliche Rampen
Wichtige Merkmale
Flache Plattformen mit 3.000 oder 4.000 kg wählen
Konstruktion mit niedriger Ausgangshöhe
Die Bühne kann direkt am Boden installiert werden und hat eine Ausgangshöhe von nur 105 mm, was Fahrzeugen mit geringer Bodenfreiheit das Auf- und Abfahren erleichtert.
Mechanische Sicherheitsverriegelung
Die mechanische Verriegelung rastet beim Anheben automatisch ein und hilft, unbeabsichtigtes Absenken zu verhindern, wodurch ein sichererer und zuverlässigerer Hubbetrieb unterstützt wird.
Pneumatische Entriegelung serienmäßig
Die Standardausführung nutzt pneumatische Entriegelung. Elektrische Entriegelung ist als optionale Sonderausführung verfügbar und muss vor der Bestellung bestätigt werden.
Optionale bewegliche Auffahrrampen
Bewegliche Auffahrrampen können als Verlängerungsplatten für weitere Fahrzeuge mit langem Radstand verwendet werden. Dies ist eine optionale Erweiterung und keine standardmäßig enthaltene Funktion.
Verstärkter Hydraulikzylinder
Der verstärkte Hydraulikzylinder verbessert Hubstabilität und Haltbarkeit bei regelmäßigem Garagen- und Werkstattservice.
Importierte japanische / italienische Dichtungen
Importierte japanische und italienische Dichtungen verbessern die hydraulische Dichtleistung und unterstützen eine längere Lebensdauer.
Verschleißfeste Lager
Alle beweglichen Gelenke verwenden selbstschmierende Lager; prüfen und schmieren Sie diese wie vorgeschrieben, um die Lebensdauer von Lagern, Gelenken, Zylindern und Dichtungen zu unterstützen.
Alle beweglichen Gelenke sind mit selbstschmierenden Lagern ausgestattet. Regelmäßige Schmierung und Wartung verlängern die Lebensdauer.
Strahlen und Pulverbeschichten
Strahlen und Pulverbeschichtung verbessern Korrosionsbeständigkeit, Erscheinungsbild und langfristige Haltbarkeit.
Zentrale Verbindungsstange
Die zentrale Verbindungsstange synchronisiert beide Scherenarme und verbessert damit Hubstabilität und Betriebssicherheit.
Niederprofil-Konfiguration
ATL-4SM und ATL-3SM kombinieren 105 mm Ausgangshöhe mit mechanischen Sicherheitsverriegelungen und serienmäßiger pneumatischer Entriegelung. Bewegliche Auffahrrampen und elektrische Entriegelung sind optionale Konfigurationen.
Versand und Lieferung
Bestätigen Sie vor der Bestellung endgültige Paketgröße, Paketgewicht, Lieferanforderungen am Zielort und ob Sonderkonfigurationen den Versand beeinflussen.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Anwendung
Fahrzeug positionieren, anheben, verriegeln und absenken
Step 1
Eignung des Installationsorts prüfen
Prüfen Sie vor der Installation der Fahrzeughebebühne die Bühnenzeichnung, Betonfestigkeit und -dicke, Verankerungen, Decken- und Torfreiraum, Stromversorgung, gegebenenfalls Druckluft sowie den Zufahrtsbereich.
Step 2
Vor dem Einsatz prüfen
Prüfen Sie vor dem Beladen Verankerungen, Säulen oder Plattformen, Arme, Auflagen, Schläuche, Kabel, Zylinder, Verriegelungen und Synchronisierungskomponenten.
Step 3
Fahrzeug positionieren
Zentrieren Sie das Fahrzeug innerhalb der Modellgeometrie und halten Sie Türen, Reifen und Karosserie von Säulen, Plattformen und beweglichen Teilen frei.
Step 4
Freigegebene Aufnahmepunkte einstellen
Verwenden Sie die vom Fahrzeughersteller freigegebenen Aufnahmepunkte und stimmen Sie Arme, Auflagen, Plattformen und Verlängerungen auf tatsächlichen Radstand und Lastverteilung ab.
Step 5
Anheben und Stabilität prüfen
Heben Sie nur so weit an, dass die Last aufgenommen wird, stoppen Sie und prüfen Sie alle Kontaktpunkte sowie die Fahrzeugbalance. Heben Sie anschließend unter Beobachtung beider Seiten weiter.
Step 6
Verriegelungen einrasten lassen und prüfen
Senken Sie auf die mechanischen Verriegelungen ab und bestätigen Sie, dass beide Seiten eingerastet sind, bevor jemand den Arbeitsbereich unter dem Fahrzeug betritt.
Step 7
Bereich räumen und absenken
Entfernen Sie Werkzeuge und Personen, heben Sie ausreichend an, um die Verriegelungen bestimmungsgemäß zu lösen, senken Sie kontrolliert ab und prüfen Sie die Bühne nach dem Ausfahren des Fahrzeugs.
Sicherheit und Kompatibilität
Arbeitsplatz vor dem ersten Hub prüfen
Zulässige Konfiguration einhalten
Überschreiten Sie die Nennlast des Modells nicht und nehmen Sie nicht an, dass die Tragfähigkeit allein die Eignung für ein bestimmtes Fahrzeug oder eine Lastverteilung belegt.
Vorgeschriebenes Fundament verwenden
Installieren und verankern Sie die Bühne ausschließlich auf dem vorgeschriebenen Betonfundament und gemäß Aufstellplan; beschaffen Sie vor den Standortarbeiten die modellspezifische Installationszeichnung.
Freigegebene Fahrzeugaufnahmepunkte verwenden
Stimmen Sie Arme, Auflagen oder Plattformen auf die Hebepunkte des Fahrzeugherstellers ab und halten Sie das Fahrzeug im Gleichgewicht.
Bewegungs- und Quetschbereiche freihalten
Halten Sie Personen, Werkzeuge, Schläuche und Körperteile während der Bewegung von Armen, Plattformen, Verriegelungen, Kabeln und Scherenmechanismen fern.
Verriegelungen vor Arbeiten darunter prüfen
Prüfen Sie, ob die mechanischen Verriegelungen vollständig und gleichmäßig eingerastet sind, bevor Sie unter das angehobene Fahrzeug treten.
Hydraulik- und Synchronisierungsteile prüfen
Stellen Sie den Betrieb ein, wenn Schläuche, Zylinder, Kabel, Ketten, Dichtungen, Verankerungen oder das Synchronisierungsverhalten Schäden, Undichtigkeiten oder ungewöhnliche Bewegungen zeigen.
Optionale Ausstattung bestätigen
Infrarot-, Fuß-, Arm- oder andere optionale Schutzeinrichtungen sind nur vorhanden, wenn sie zur bestellten Konfiguration gehören.
Technische Daten
Tragfähigkeit, Geometrie und Versorgungsanforderungen
ATL-4SM
ATL-4SM — 4000 kg / 1250 mm Hub / 535 mm Plattform
ATL-3SM
ATL-3SM — 3000 kg / 1000 mm Hub / 460 mm Plattform
Technische Daten
Technische Details
| ATL-4SM / ATL-3SM Tragfähigkeit | 4000 / 3000kg |
|---|---|
| ATL-4SM / ATL-3SM Hubhöhe | 1250 / 1000mm |
| Ausgangshöhe | 105mm |
| Motorleistung | 3kW |
| ATL-4SM Plattform | 1,570–2,175 mm Länge / 535 mm Breite |
| ATL-3SM Plattform | 1,410–2,010 mm Länge / 460 mm Breite |
| Stromversorgungskonfiguration | 380 V / 220 V / andere Optionen, 3 kW |
| Druckluftversorgung | 0.4–0.6 MPa |
| Entriegelung | pneumatisch serienmäßig / elektrisch optional |
| Bewegliche Auffahrrampen | optional. |
Bedienungsanleitung und Support
Installation und bestellte Konfiguration bestätigen
AUTOOL ATL-4SM/3SM: Anleitung und Leitfäden
Besuchen Sie das Downloadcenter für ATL-4SM/3SM-Hinweise zu Modellauswahl, niedriger Auffahrhöhe und pneumatischer Entriegelung sowie zu Betriebssicherheit und Fehlerbehebung.
Lieferumfang
Gelieferten Hebebühnenumfang prüfen
- LieferumfangskonfigurationBestätigen Sie die genau enthaltenen Artikel für die gewählte Bestellkonfiguration.
- Enthaltene KomponentenPaketgröße und Gewicht werden zur Versandplanung angegeben. Bestätigen Sie vor dem Versand, dass die Werte für die gewählte ATL-4SM- oder ATL-3SM-Spannungs- und Rampenkonfiguration gelten.
Häufige Fragen
Fragen zu Fahrzeug, Arbeitsplatz und Installation
Was unterscheidet ATL-4SM und ATL-3SM?
Die ATL-4SM hat 4000 kg Tragfähigkeit, 1250 mm Hubhöhe, 1570–2175 mm Plattformlänge und 535 mm Plattformbreite. Die ATL-3SM hat 3000 kg Tragfähigkeit, 1000 mm Hubhöhe, 1410–2010 mm Plattformlänge und 460 mm Plattformbreite. Die ATL-4SM eignet sich besser für größere oder schwerere Fahrzeuge, die ATL-3SM für mittlere oder kleinere Fahrzeuge und engere Bereiche.
Welches Modell sollte ich für größere oder schwerere Fahrzeuge wählen?
Wählen Sie ATL-4SM, wenn Sie eine höhere Tragfähigkeit von 4000 kg, eine höhere Hubhöhe von 1250 mm und eine breitere Plattform mit 535 mm benötigen. Bestätigen Sie vor der Bestellung stets Fahrzeuggewicht, Radstand, Hebepunkte und Plattformkontaktfläche.
Wie hoch ist die Ausgangshöhe dieser Scherenhebebühnen?
Sowohl ATL-4SM als auch ATL-3SM haben 105 mm Ausgangshöhe. Diese flache Konstruktion ermöglicht direkte Bodeninstallation und erleichtert Fahrzeugen mit geringer Bodenfreiheit das Auf- und Abfahren.
Ist elektrische Entriegelung serienmäßig enthalten?
Nein. Die Standardausführung verfügt über pneumatische Entriegelung. Elektrische Entriegelung ist als optionale Sonderausführung erhältlich. Bestätigen Sie vor der Bestellung die endgültige Entriegelungskonfiguration mit dem Support.
Sind bewegliche Auffahrrampen enthalten?
Bewegliche Auffahrrampen können als Erweiterung gewählt und als Verlängerungsplatten für weitere Fahrzeuge mit langem Radstand verwendet werden. Die Standardausführung enthält diese Funktion nicht; klären Sie vor der Bestellung, ob Sie die Rampenerweiterung benötigen.
Welche Spannung sollte ich wählen?
Beide Modelle unterstützen 380 V / 220 V / andere Spannungsoptionen mit 3 kW Motorleistung. Bestätigen Sie vor dem Kauf Ihre Werkstattspannung und die erforderliche Konfiguration.
Welcher Druckluft-Versorgungsdruck ist erforderlich?
Der erforderliche Druckluft-Versorgungsdruck beträgt bei ATL-4SM und ATL-3SM jeweils 0,4–0,6 MPa. Prüfen Sie die Werkstatt-Druckluftversorgung vor Installation und Betrieb.
Wie groß und schwer ist das Paket?
Die Verpackungsmaße werden mit 205 × 115 × 23 cm und das Paketgewicht mit 406 kg angegeben. Bestätigen Sie vor der Bestellung die endgültigen Verpackungsdaten, insbesondere bei ATL-3SM, Sonder-Spannungsausführung oder optionaler Rampenkonfiguration.
Was sollte ich vor der Bestellung bestätigen?
Bestätigen Sie vor der Bestellung Modell, Fahrzeuggewicht, Radstand, Plattformgröße, Spannung, pneumatische oder elektrische Entriegelung, Rampenerweiterung, Druckluft-Versorgungsdruck, Paketgröße, Paketgewicht und Lieferanforderungen.
