AUTOOL LM120+ Digitale Monteurhilfe mit T1/T2-Klemmfühlereingängen
US$149.00
Wichtigste Merkmale
- Lesen Sie den Relativdruck auf Hoch- und Niederdruckseite gleichzeitig ab und nutzen Sie separate Ventile, ein Sichtfenster und 1/4-Zoll-Standardanschlüsse.
- Zeigen Sie T1/T2 an und berechnen Sie SH/SC, wenn kompatible kabelgebundene Klemmfühler angeschlossen sind und das richtige Kältemittel gewählt ist; die Klemmfühler sind separat erhältlich.
- Unterstützt relative Vakuumüberwachung, zeitgesteuerte Druckhalteprüfungen und Unterstützung bei der Kältemittelbefüllung.
- Wechseln Sie auf dem großen LCD mit Hintergrundbeleuchtung zwischen fünf Druckeinheiten sowie Celsius und Fahrenheit.
- Druckregelung auf beiden Seiten: Lesen Sie den Relativdruck auf Hoch- und Niederdruckseite gleichzeitig ab und nutzen Sie separate Ventile, ein Sichtfenster und 1/4-Zoll-Standardanschlüsse.
- SH/SC mit anschließbaren Fühlern: Zeigen Sie T1/T2 an und berechnen Sie SH/SC, wenn kompatible kabelgebundene Klemmfühler angeschlossen sind und das richtige Kältemittel gewählt ist; die Klemmfühler sind separat erhältlich.
- Vakuum-, Halte- und Füllmodi: Unterstützt relative Vakuumüberwachung, zeitgesteuerte Druckhalteprüfungen und Unterstützung bei der Kältemittelbefüllung.
- Beleuchtetes Display mit mehreren Einheiten: Wechseln Sie auf dem großen LCD mit Hintergrundbeleuchtung zwischen fünf Druckeinheiten sowie Celsius und Fahrenheit.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL LM120+ · Digitale Kältemittel-Monteurhilfe mit zwei Temperaturkanälen
Beide Seiten ablesen und SH/SC mit anschließbaren Fühlern nutzen
Messen Sie Hoch- und Niederdruck im Bereich von 0–6 MPa und steuern Sie den Kältemittelfluss mit separaten Ventilen, Sichtfenster und 1/4-Zoll-Anschlüssen. Ergänzen Sie kompatible, separat erhältliche kabelgebundene Temperaturklemmen für T1/T2-Messwerte sowie Überhitzungs- und Unterkühlungsberechnungen bei richtig gewähltem Kältemittel. Relative Vakuumüberwachung, zeitgesteuerte Druckhalteprüfung und Befüllunterstützung begleiten Installation und Service von Kälteanlagen.
- 0–6 MPa Relativdruck
- T1/T2 mit optionalen Klemmfühlern
- Überhitzung / Unterkühlung
- Zeitgesteuerte Druckhalteprüfung
- Sichtfenster und 1/4-Zoll-Anschlüsse

Wichtige Merkmale
Zwei Temperaturkanäle neben Hoch- und Niederdruck
Gleichzeitige Hoch-/Niederdruckmessung
Lesen Sie Hoch- und Niederdruck bei kompatiblen Servicearbeiten an Klima- und Kälteanlagen ab.

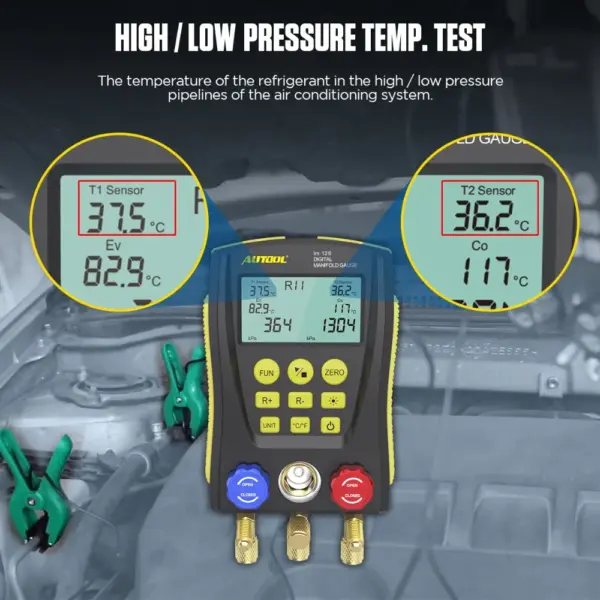

Zwei Temperatureingänge
Zeigt T1- und T2-Temperaturen in Echtzeit an, wenn kompatible Klemmtemperaturfühler angeschlossen und korrekt an den Rohren angebracht sind. Zeigen Sie T1/T2 mit kompatiblen kabelgebundenen Klemmfühlern an; vollständiger Rohrkontakt ist erforderlich.
Überhitzung und Unterkühlung
Berechnen Sie SH/SC nach Auswahl des richtigen Kältemittels und Anschluss stabil messender Temperaturfühler.
Relativer Vakuummodus
Unterstützt relative Vakuummessung, Druckdichtheitsmessung und die Aufzeichnung der Dichtheitsprüfdauer für Serviceprüfungen innerhalb des Nennbereichs. Überwachen Sie den Druck während eines freigegebenen Evakuierungsverfahrens.
Zeitgesteuerter Druckhaltemodus
Zeigen Sie Anfangsdruck, aktuellen Druck, ΔP und verstrichene Zeit zur Beurteilung der Systemdichtheit an.
Befüllunterstützung
Nutzen Sie Ventile, Sichtfenster, gewählte Kältemitteldaten und ausreichend bemessene Schläuche innerhalb des gerätespezifischen Verfahrens.
Integrierte Kältemitteldaten
Die integrierte Kältemitteldatenbank dient als Referenz für Druck- und Verdampfungstemperaturdaten und unterstützt die Berechnung von Überhitzung und Unterkühlung bei angeschlossenen Fühlern. Die gemeinsame Anleitung nennt 89 Kältemittel; die genaue Datenbank des Produkts beziehungsweise der Version sollte jedoch bestätigt werden, wenn ein bestimmtes Gas entscheidend ist.
Beleuchtetes Display mit mehreren Einheiten
Das große LCD mit Hintergrundbeleuchtung verbessert die Sichtbarkeit und erleichtert das Ablesen bei Wartungsarbeiten in der Werkstatt oder vor Ort. Wechseln Sie zwischen kPa, MPa, bar, inHg und PSI sowie zwischen Celsius und Fahrenheit.
Robuste Handgerätekonstruktion
Hochfester technischer Kunststoff und flexibles, rutschfestes Silikon machen das Messgerät stabil, komfortabel und gut greifbar. Ein rutschfestes Gehäuse aus technischem Kunststoff, langlebige Ventile und Standardanschlüsse unterstützen den Werkstatteinsatz.
Instrumentengewicht
Das LM120+ Instrument wiegt 950 g.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Anwendung
Beide Seiten anschließen, beide Leitungen mit Fühlern versehen und stabilisieren
Step 1
Kältemittel bestimmen
Wählen Sie das anhand der Fahrzeug- oder Geräteinformationen bestätigte Kältemittel, bevor Sie die LM120+ Messwerte interpretieren.
Step 2
Lieferumfang und Belastungsgrenzen bestätigen
Prüfen Sie, ob Fühler enthalten sind, bereiten Sie Batterien vor und prüfen Sie die separaten Belastungsgrenzen von Messgerät, Schläuchen und System.
Step 3
Prüfen, nullstellen und anschließen
Schließen Sie die Ventile, prüfen Sie Anschlüsse und Schläuche, wählen Sie Kältemittel und Einheiten, stellen Sie bei Bedarf auf null und schließen Sie anschließend entsprechend der Flussrichtung an.
Step 4
Messen oder Service durchführen
Nutzen Sie Druck-/Kältemittel-, Vakuum- oder Haltemodus. Befestigen Sie beide Temperaturklemmen fest, wenn T1/T2 oder SH/SC benötigt wird.
Step 5
Schließen und auswerten
Befolgen Sie die Ventil- und Trennreihenfolge der Anleitung, lassen Sie den Druck auf einen sicheren Wert sinken und interpretieren Sie die Ergebnisse anhand der Systemspezifikation.
Sicherheit und Kompatibilität
Kältemittel, Anschlüsse, Schläuche und Grenzen prüfen
Niedrigsten zulässigen Betriebswert verwenden
Arbeiten Sie innerhalb des niedrigsten zulässigen Betriebsdrucks von System, Messgerät und Schlauch. Für den Standardschlauch sind 600 PSI Betriebsdruck angegeben.
Vor Druckarbeiten prüfen
Ersetzen Sie beschädigte Schläuche, Dichtungen und Anschlüsse vor dem Anschließen.
Kältemittel nicht erraten
Wählen Sie ausschließlich ein Kältemittel, das bereits anhand verlässlicher Systeminformationen bestimmt wurde.
Schutzausrüstung tragen und belüften
Verwenden Sie geeignete Schutzausrüstung und Belüftung und halten Sie das Instrument von heißen, feuchten, entzündlichen oder explosionsgefährdeten Umgebungen sowie starken elektromagnetischen Feldern fern.
Zubehör bestätigen
Temperaturabhängige Ergebnisse erfordern kompatible Fühler; sagen Sie solche Ergebnisse nicht zu, wenn im gewählten Paket die Klemmen fehlen.
Keine Änderungen an der internen Schaltung
Verändern Sie die interne Schaltung nicht, um Instrumentenschäden oder Sicherheitsgefahren zu vermeiden.
Geeignete geprüfte Schutzausrüstung tragen
Tragen Sie während der Prüfung geeignete geprüfte Schutzausrüstung.
Ausreichende Belüftung sicherstellen
Verwenden Sie das Instrument in einer gut belüfteten Umgebung, um das Risiko des Einatmens giftiger Gase zu reduzieren.
Prüfergebnisse
Druck und beide Temperaturen gemeinsam interpretieren
Druckpaar
Vergleichen Sie Hoch- und Niederdruck mit dem bekannten Kältemittel, der Temperatur und dem Geräteverfahren, um die nächste Prüfung auszuwählen.
SH und SC
Nur nach Kältemittelauswahl und bei stabilem Kontakt der Rohrfühler verwenden; schlechter Kontakt kann die Berechnung ungültig machen.
Druckhaltewert ΔP
Ändert sich der Haltedruck, prüfen Sie die Verbindungen und setzen Sie die Prüfung mit einer freigegebenen Methode zur Leckortung fort.
Vakuumverlauf
Beurteilen Sie das Ergebnis anhand des spezifischen Serviceziels und der geforderten Stabilitätsdauer, nicht anhand einer allgemeinen Zeitvorgabe.
Modelle vergleichen
Anzeige- und Sensoroptionen von Monteurhilfen vergleichen
Modelle vergleichen
Choose one or more models. LM120+ is selected by default.
| Nach Aufgabe auswählen | ModellLM120 | ModellLM120+ | ModellLM150 | ModellLM160 |
|---|---|---|---|---|
| Auswahlkriterien | ||||
| Konfigurationsschwerpunkt | Grundmodell der digitalen Monteurhilfe | Plus-Kit mit dreifarbigen Schläuchen und Sondenfunktion | Monteurhilfe für mehr Kältemittel mit zwei abgebildeten Klemmen | Programmgesteuerte 8-language-Monteurhilfe |
| Enthaltene Sonden | Lieferumfang bestätigen | Unterstützt; Klemmen in dieser Konfiguration nicht enthalten | Zwei im Lieferumfang abgebildet | Zwei im Lieferumfang abgebildet |
Bedienungsanleitung und Downloads
Anleitung für Einrichtung und Service nutzen

AUTOOL LM120+ Bedienungsanleitung
Öffnen Sie die PDF-Anleitung für LM120+ zu Zweikanal-Druckmesswerten, Temperaturfühlern, Überhitzungs- und Unterkühlungsberechnung, Befüllmodi, sicheren Verbindungen und Fehlerbehebung.

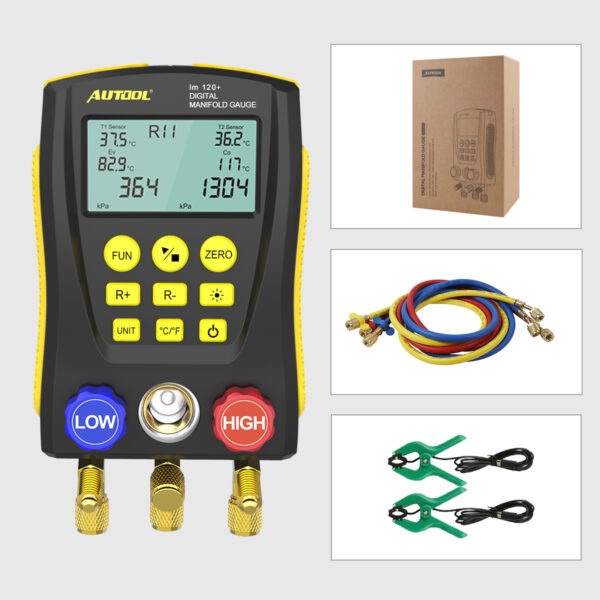

Lieferumfang
Lieferumfang
- LM120+ HauptgerätDigitale Monteurhilfe für den Kältemittelservice.
- Dreifarbiger SchlauchsatzRote, blaue und gelbe Schläuche für die Plus-Konfiguration; prüfen Sie Belastbarkeit und Lieferumfang.
- Adapter/KupplungenAnschlussteile; die genauen Artikel hängen vom gewählten Paket ab.
- AufbewahrungskofferSchutzkoffer.
- Anleitung und VerkaufsverpackungGemeinsame Modelldokumentation und Verpackung.
- TemperaturklemmenKompatible kabelgebundene Prüfklemmen werden für Temperatur- und SH/SC-Funktionen benötigt und sind in dieser Konfiguration nicht enthalten; prüfen Sie dies vor der Bestellung.
Häufige Fragen
Fragen zur Monteurhilfe mit zwei Temperaturkanälen
Ist LM120+ ein eigenständiges Produkt neben LM120?
Ja. Behandeln Sie es als eigenständige Verkaufskonfiguration und prüfen Sie den zugehörigen Lieferumfang, statt es mit LM120 gleichzusetzen.
Sind die Temperaturklemmen enthalten?
Nein. Kompatible Temperaturklemmen sind erforderlich und separat erhältlich. LM120+ unterstützt die Messung zweier Temperaturen, wenn die Klemmfühler am Instrument angeschlossen sind und vollständig an den Kältemittelleitungen anliegen. Prüfen Sie den gewählten Satz vor dem Kauf.
Kann LM120+ Überhitzung und Unterkühlung berechnen?
Ja. Die Monteurhilfe berechnet SH-Überhitzung und SC-Unterkühlung, wenn das richtige Kältemittel gewählt ist und kompatible Temperaturklemmen fest und mit vollständigem Kontakt an den Kältemittelleitungen angebracht sind.
Wie viele Kältemittel sind gespeichert?
Die gemeinsame Anleitung nennt 89; andere Vergleichsunterlagen auf der Seite können davon abweichen. Prüfen Sie die genaue Datenbank beziehungsweise Version, wenn ein bestimmtes Kältemittel entscheidend ist.
Identifiziert das Gerät das Kältemittel?
Nein. Es nutzt eine ausgewählte Kältemitteldatenbank; die Identifikation bleibt eine separate Aufgabe.
Kann das Gerät Lecks lokalisieren?
Nein. Die zeitgesteuerte Druckhalteprüfung zeigt Druckänderungen über den gewählten Zeitraum; verwenden Sie eine freigegebene Methode zur Leckortung.
Was muss ich beim Druck bestätigen?
Prüfen Sie die Betriebsdruckgrenzen von System, Messgerät und Schlauch getrennt und verwenden Sie den niedrigsten zutreffenden Wert.
Wofür wird AUTOOL LM120+ verwendet?
LM120+ ist eine digitale Kältemittel-Monteurhilfe als Hilfsinstrument zur Installation, Prüfung und Wartung von Kälteanlagen wie Klimageräten und Kühlhaussystemen. Sie unterstützt Zweikanal-Druckprüfung, Vakuummessung, Druckdichtheitsprüfung, Unterstützung bei der Kältemittelbefüllung, Einheitenumschaltung und Kältemitteldaten als Referenz.
- Vier 1,5-V-AA/LR6-Batterien; prüfen Sie, ob Batterien mit Ihrem Paket geliefert werden.
Wann ist LM120+ gegenüber LM160 vorzuziehen?
Wählen Sie nach dem erforderlichen Arbeitsablauf und Lieferumfang. LM160 ergänzt Programmsteuerung und mehrsprachige Bedienung; LM120+ bleibt eine direkt bedienbare handgeführte Monteurhilfe.
Welchen Druckbereich unterstützt LM120+?
Das Instrument misst Relativdruck. Der kombinierte Warnbereich beträgt -101 kPa bis 6 MPa beziehungsweise -0,1 bar bis 60 bar. Der Druckprüfbereich beträgt 0 kPa–6000 kPa, der Vakuumprüfbereich -101 kPa–0 kPa und die Überlastgrenze des Instruments 10 MPa beziehungsweise 100 bar.
Welchen Druckgrenzwert haben die Standardschläuche?
Der maximale Betriebsdruck des Standardschlauchs beträgt 600 PSI, etwa 4,13 MPa oder 41,3 bar. Der Grenzdruck des Schlauchs beträgt 3000 PSI, etwa 20,68 MPa oder 206,8 bar. Prüfen Sie zuerst den Druck des getesteten Geräts und verwenden Sie geeignete Ersatzschläuche, wenn die mitgelieferten Schläuche die Druckanforderung nicht erfüllen.
Welche Batterien verwendet LM120+?
LM120+ verwendet 4 × 1,5-V-AA/LR6-Batterien. Beschaffen Sie die Batterien separat, wenn sie bei Ihrer Bestellung oder in Ihrer Versandregion nicht enthalten sind.
Wie viele Kältemittel sind in LM120+ integriert?
Die LM120/LM120+ Anleitung nennt eine integrierte NIST-Kältemitteldatenbank mit 89 Arten. Die Vergleichstabelle auf der Produktseite kann je nach Modell oder Produktversion eine andere Kältemittelanzahl zeigen. Bestätigen Sie daher die Datenbankversion beim Support, wenn dieses Detail für Ihre Arbeit entscheidend ist.
Was unterscheidet LM120 und LM120+?
Laut Vergleich unterstützen LM120 und LM120+ beide Vakuummodus, Kältemittelmodus, Druckdichtheitsprüfung, klappbaren Haken, Kältemittelsichtfenster sowie Hoch- und Niederdruckventile. Für LM120+ werden zusätzlich die Unterstützung eines dreifarbigen Schlauchsatzes und zweier kabelgebundener Temperaturklemmen angegeben.
Wie sollte ich zwischen LM120+, LM150 und LM160 wählen?
Wählen Sie LM120+, wenn Sie eine ausgewogene digitale Monteurhilfe mit dreifarbigem Schlauchsatz, Unterstützung kabelgebundener Temperaturklemmen, Kältemittelsichtfenster sowie Hoch- und Niederdruckventilen benötigen. Wählen Sie LM150, wenn Sie dessen Datenbank mit 93 Kältemitteln und zwei mitgelieferte kabelgebundene Temperaturklemmen benötigen; vergleichen Sie vor der Bestellung die erforderlichen Fühler und Funktionen. Ziehen Sie LM160 in Betracht, wenn Sie das höher ausgestattete Modell mit Programmsteuerung, beidseitigen Griffen, mehr Sprachoptionen und größerer Datenbankunterstützung benötigen.
Was sollte ich vor einer Druckdichtheitsprüfung kontrollieren?
Prüfen Sie Rohranschlüsse und Schläuche vor dem Test. Ersetzen Sie beschädigte Teile sofort, um unsachgemäße Verwendung oder Unfälle zu vermeiden. Stellen Sie außerdem sicher, dass der Gerätedruck innerhalb des Instrumentenbereichs liegt und der Schlauch ausreichend bemessen ist.
Wo kann ich die LM120+ Anleitung herunterladen?
Öffnen Sie im Downloadbereich dieser Seite die PDF-Anleitung für AUTOOL LM120/LM120+. Sie enthält Vorsichtsmaßnahmen, technische Daten, Produktaufbau, Kältemittelbefüllung, Vakuumbetrieb, Druckdichtheitsprüfung, häufige Probleme, Wartung, Garantie sowie Informationen zu Rückgabe und Umtausch.
Wie lange gilt die Garantie?
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
