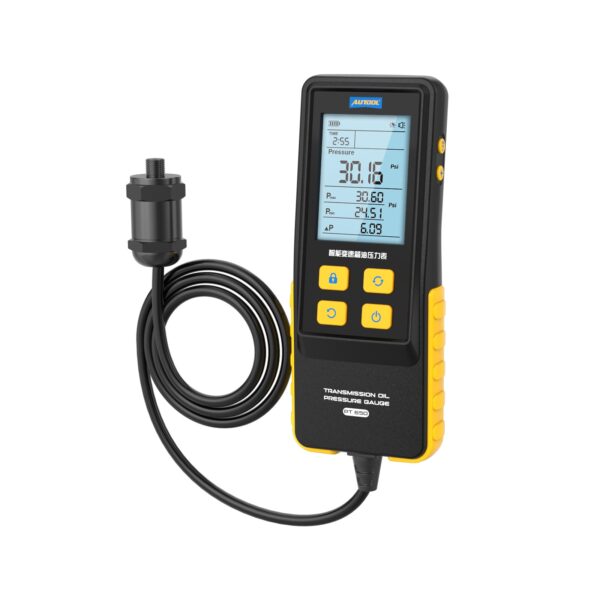

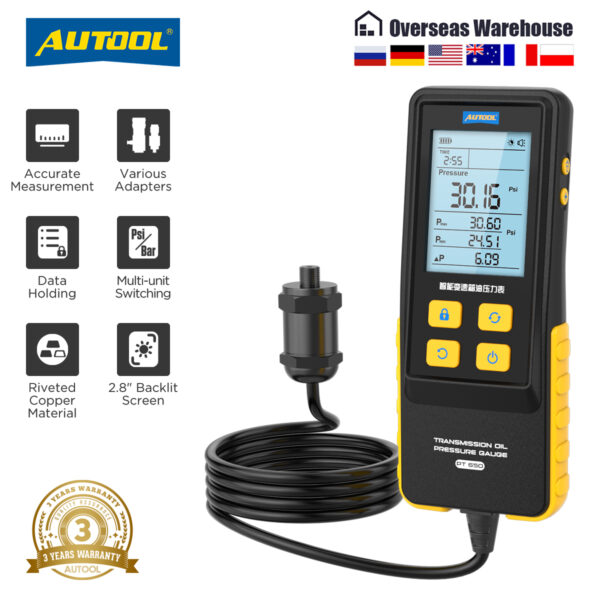

AUTOOL PT650 Digitales Getriebeöldruckprüfer-Set
US$169.00
Wichtigste Merkmale
- Den Öldruck von Automatikgetrieben im Bereich von 0–30 bar messen.
- Messwerte mit einer Genauigkeit von 0,5 % FS und einer Anzeigeauflösung von 0,01 vergleichen.
- Aktuellen, maximalen, minimalen und Differenzdruck sowie die Messzeit ablesen.
- Zwischen PSI, bar und kg/cm² umschalten, um die Einheit an die Wartungsvorgaben des Getriebes anzupassen.
- Über die genieteten Kupferadapter und den ölbeständigen Verbindungsschlauch anschließen.
- ATF-Druck 0–30 Bar: Den Öldruck von Automatikgetrieben im Bereich von 0–30 bar messen.
- 0,5 % FS Genauigkeit / 0,01 Auflösung: Messwerte mit einer Genauigkeit von 0,5 % FS und einer Anzeigeauflösung von 0,01 vergleichen.
- Maximum / Minimum / Differenz: Aktuellen, maximalen, minimalen und Differenzdruck sowie die Messzeit ablesen.
- Drei Druckeinheiten: Zwischen PSI, bar und kg/cm² umschalten, um die Einheit an die Wartungsvorgaben des Getriebes anzupassen.
- Anschlussset für Öldruckprüfungen: Über die genieteten Kupferadapter und den ölbeständigen Verbindungsschlauch anschließen.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support

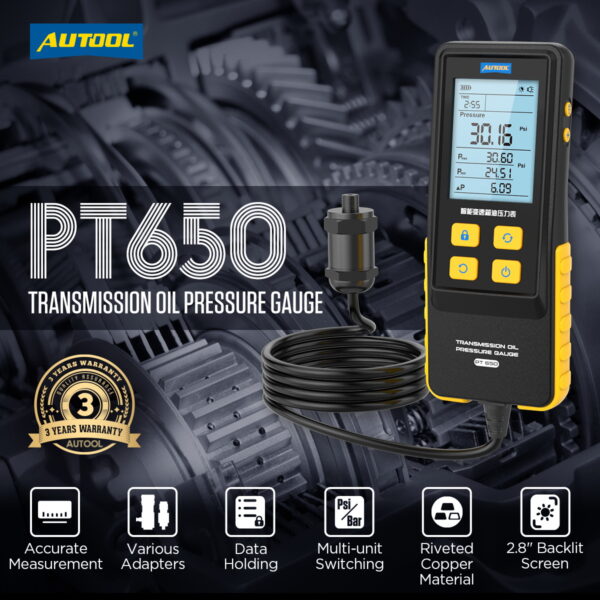

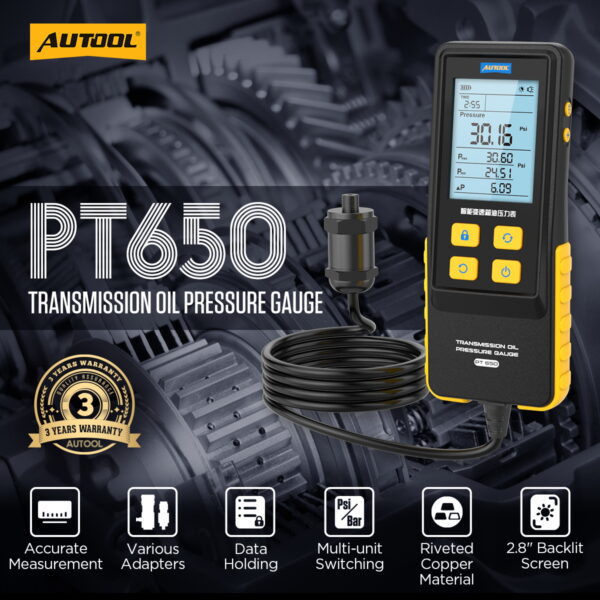

AUTOOL PT650 · Getriebedruckmanometer-Set
Getriebedruck am richtigen Prüfanschluss ablesen
Mit diesem Getriebedruckprüfer den Druck der Automatikgetriebeflüssigkeit am richtigen Wartungsanschluss messen und das Ergebnis mit den Prüfvorgaben des Getriebes vergleichen. Der PT650 deckt 0–30 bar ab und zeigt aktuellen, maximalen, minimalen und Differenzdruck sowie die Messzeit an. Umschaltbare Einheiten, genietete Kupferadapter und ein ölbeständiger Schlauch ermöglichen verschiedene kompatible Anschlüsse.
- ATF-Messbereich 0–30 Bar
- Angegebene Genauigkeit: 0,5 % FS
- Aktuell / Maximum / Minimum / Differenz
- Einheiten PSI / Bar / kg/cm²
- Ölbeständiger Schlauch
Wichtige Merkmale
Aktueller, minimaler, maximaler und Differenzgetriebedruck

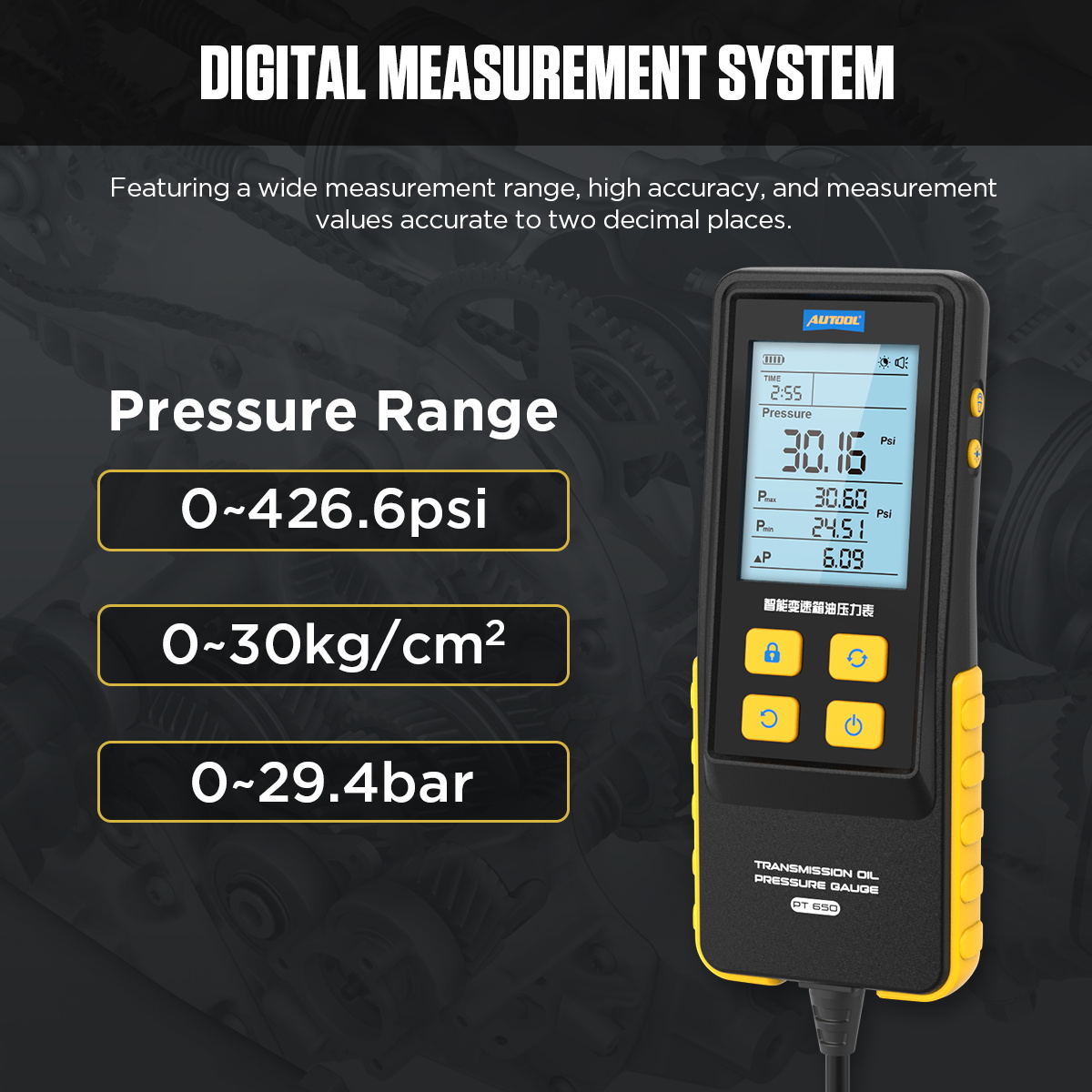

Digitale Druckmessung
Misst den Getriebeöldruck für die Werkstattdiagnose mit einem laut Anleitung angegebenen Messbereich von 0–30 bar, einer Genauigkeit von 0,5 % FS und einer Anzeigeauflösung von 0,01.

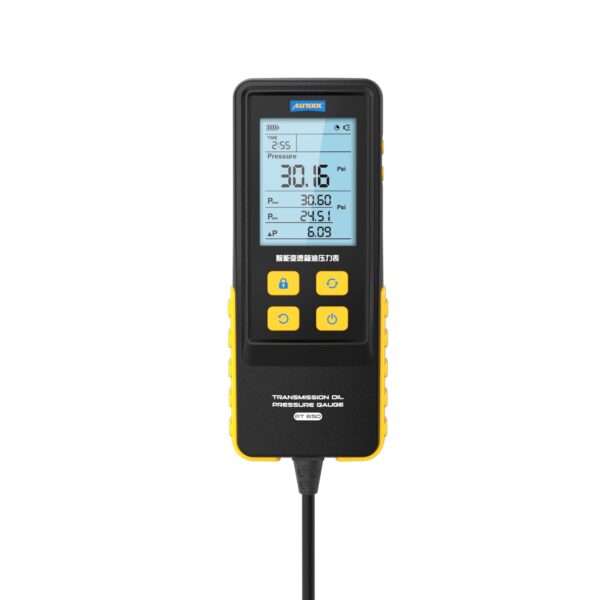

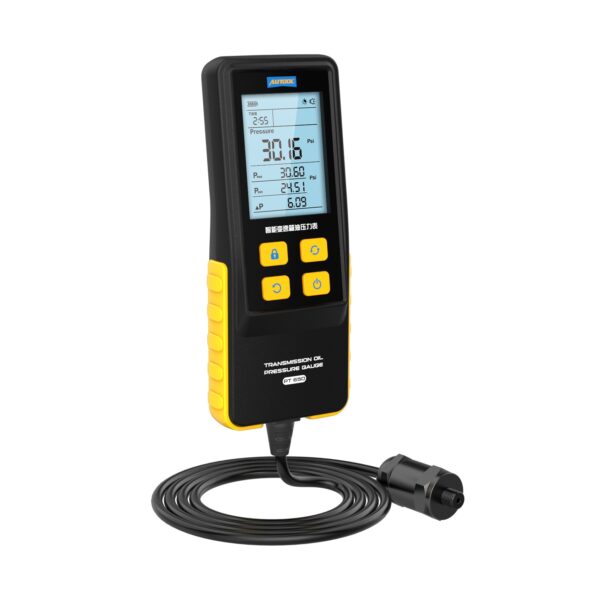

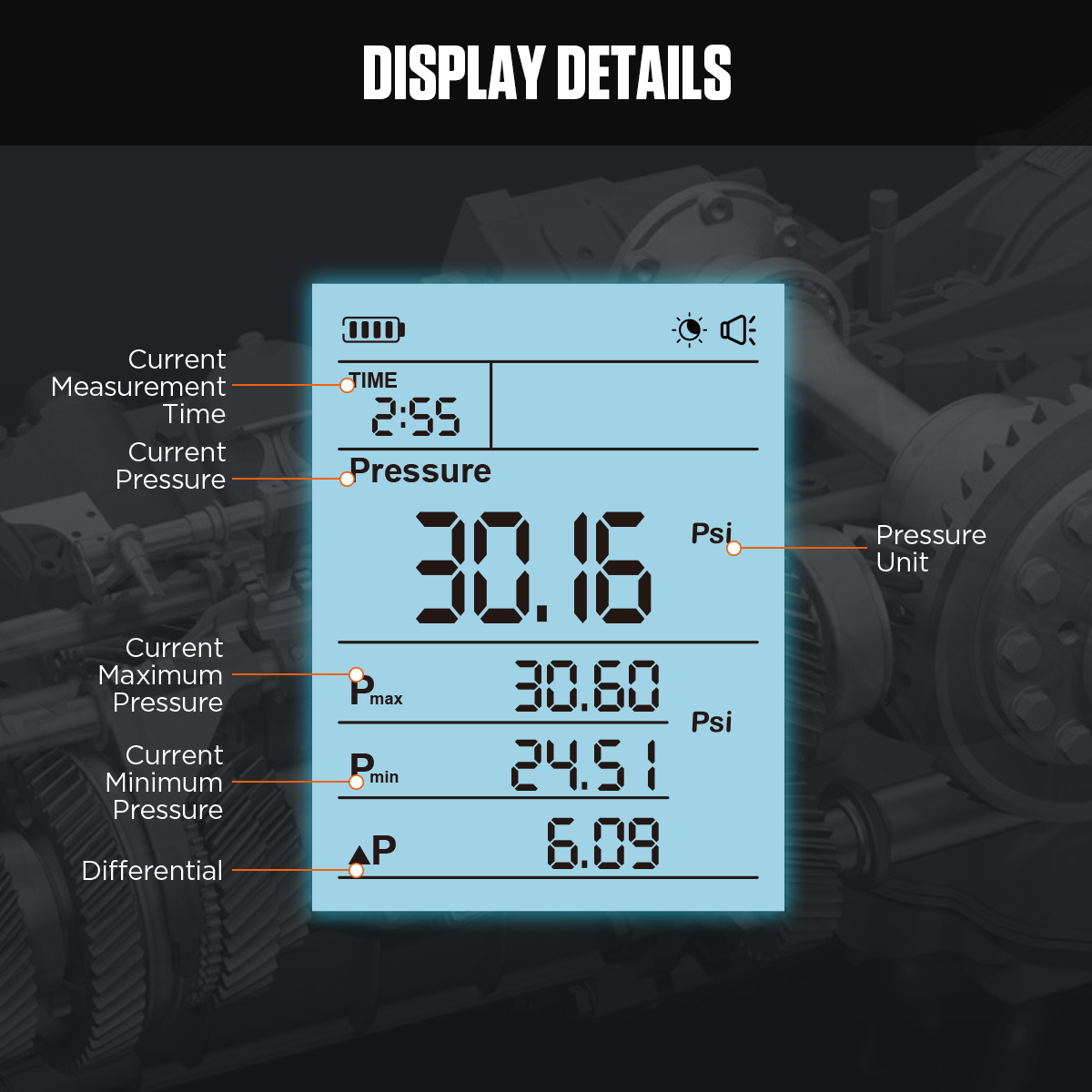

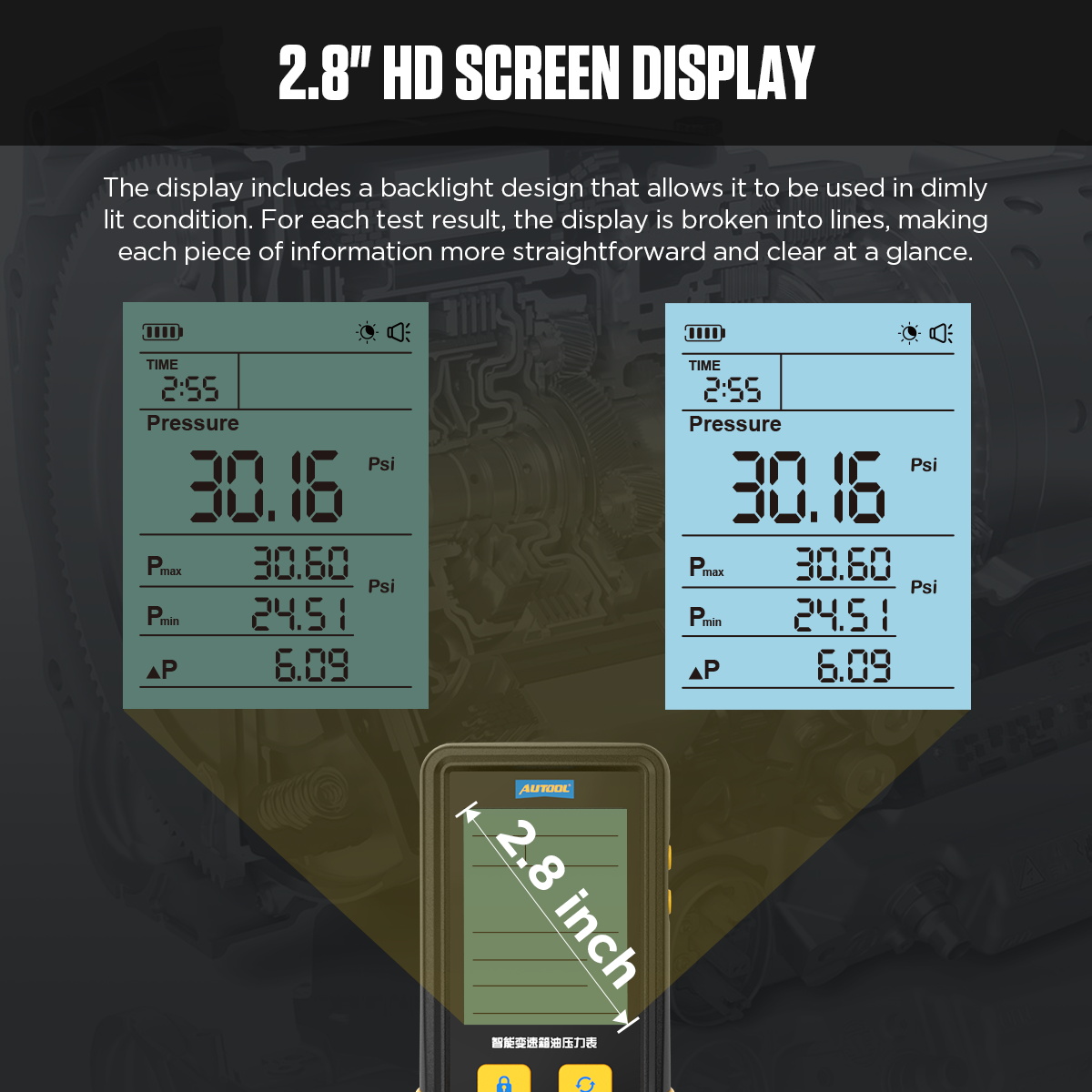

Beleuchtetes 2,8-Zoll-Display
Der Bildschirm zeigt aktuellen Druck, Messzeit, Druckeinheit, Maximaldruck, Minimaldruck und Differenzdruck übersichtlich an.

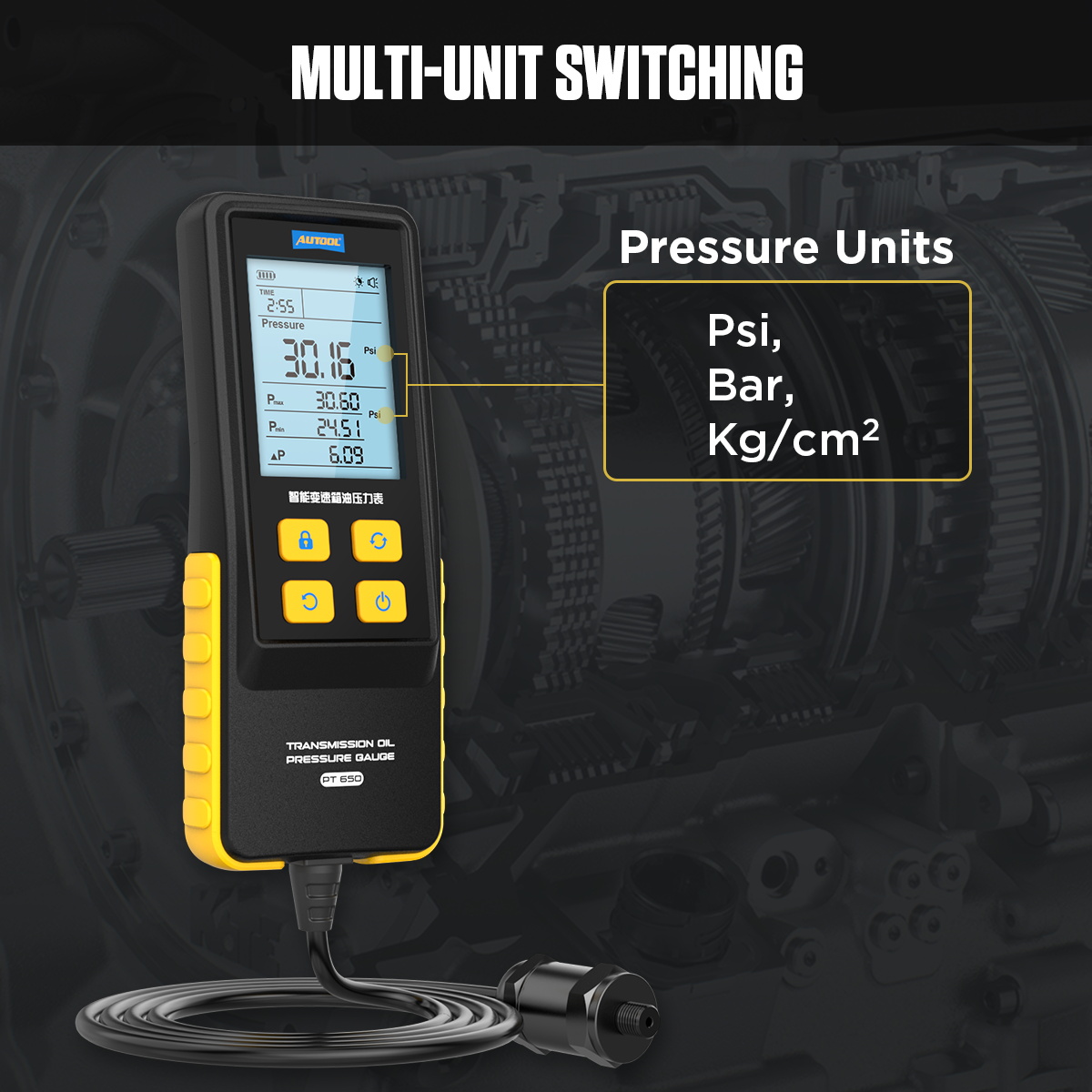

Mehrere Einheiten zur Auswahl
Zwischen PSI, Bar und Kg/cm² umschalten, um die Einheit an unterschiedliche Wartungsgewohnheiten und Prüfreferenzdaten anzupassen.

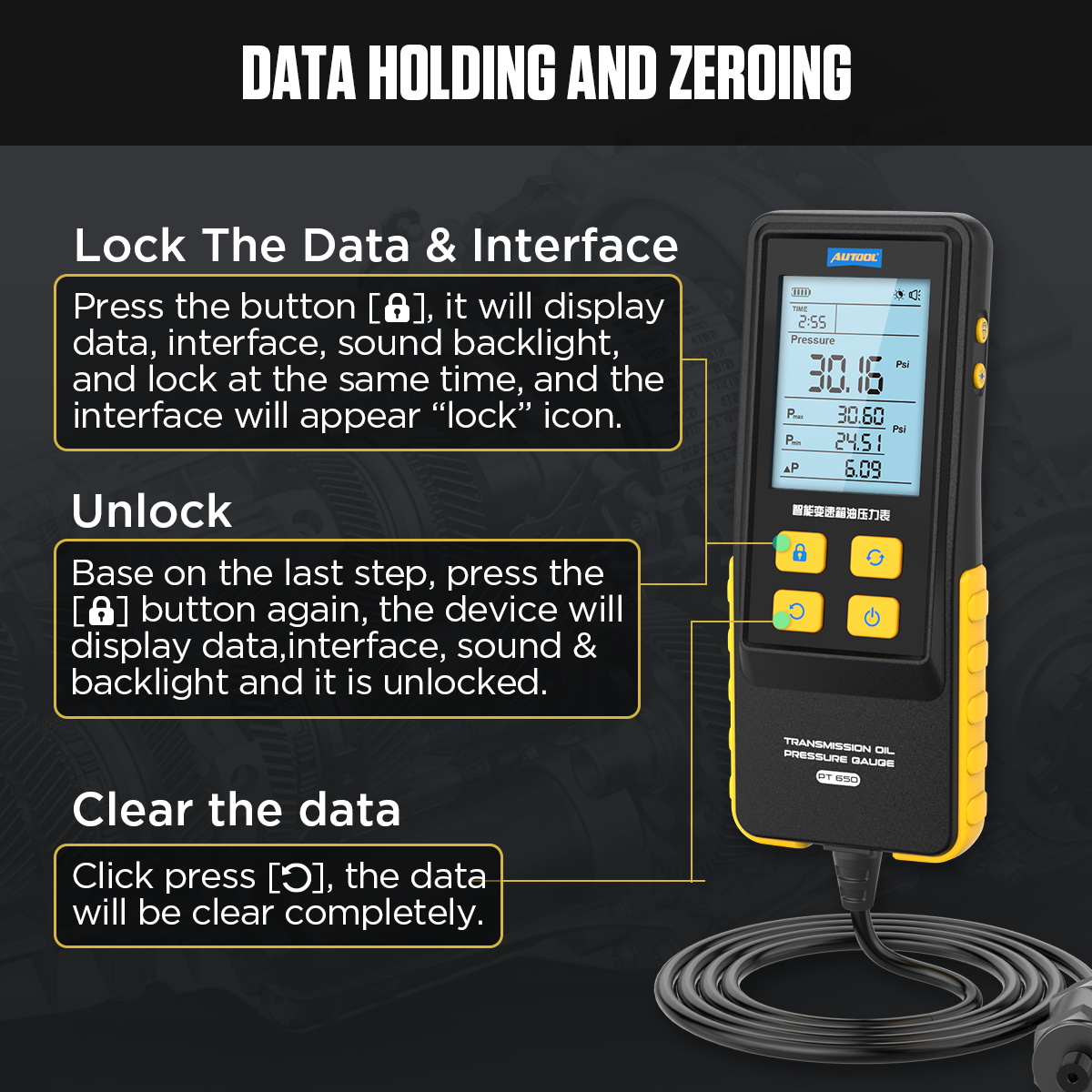

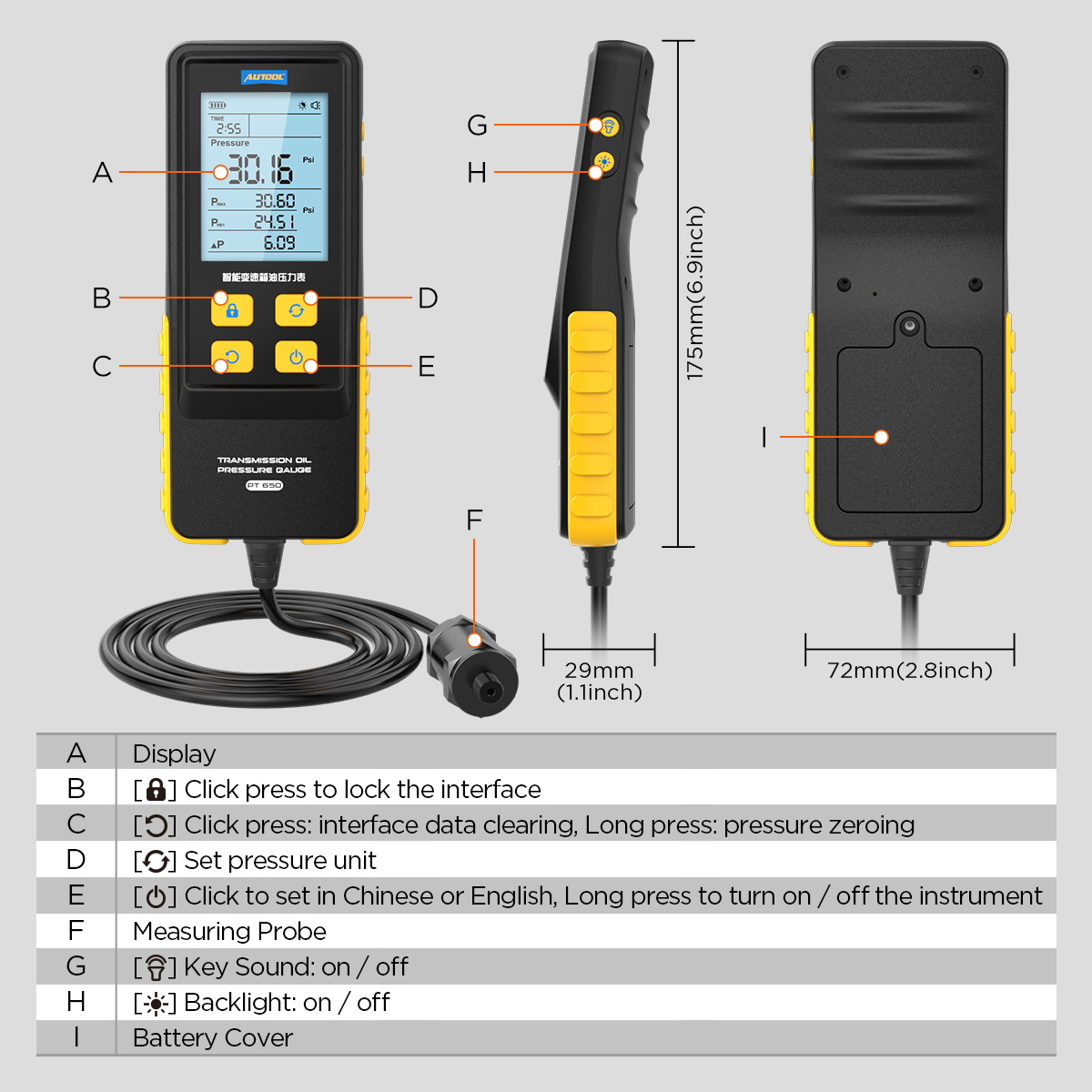

Messwerthaltefunktion und Nullstellung
Unterstützt das Sperren der Anzeige, das Halten von Messwerten, das Löschen von Daten, das Zurücksetzen der Prüfzeit und das Nullstellen des Drucks vor der Messung.

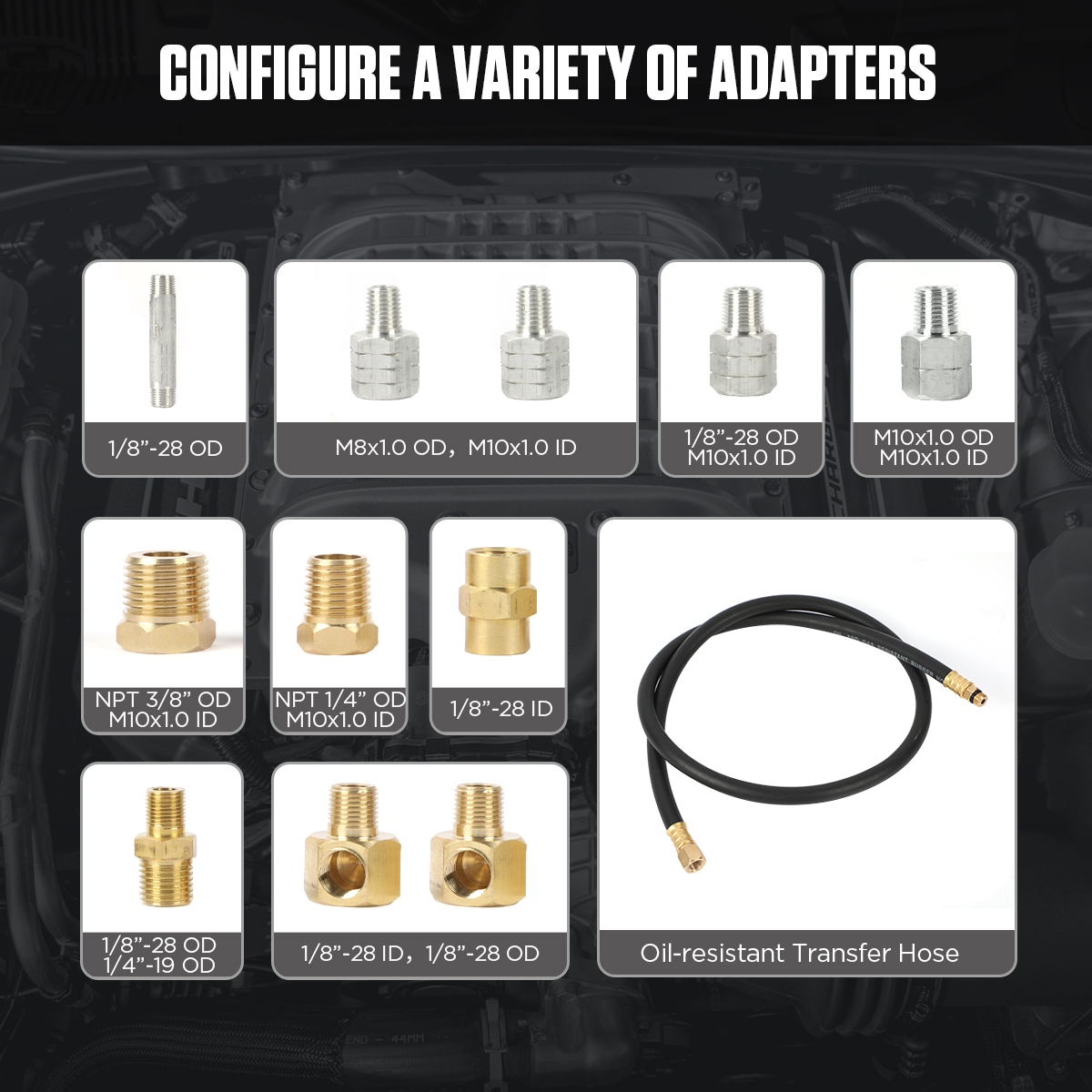

Genietete Kupferadapter
Das mitgelieferte Adapter-Set besteht aus genieteten Kupferanschlüssen mit hoher Härte, Verschleißfestigkeit und Oxidationsbeständigkeit.
Ölbeständiger Verbindungsschlauch
Das Schlauch- und Verbinderset ermöglicht den Anschluss für Getriebedruckprüfungen.
Vier AAA-Batterien
Der PT650 benötigt vier AAA-Batterien und eine Betriebsspannung von 6 V. Die Batterien mit der richtigen Polarität einsetzen und den Batteriefachdeckel sicher schließen.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.

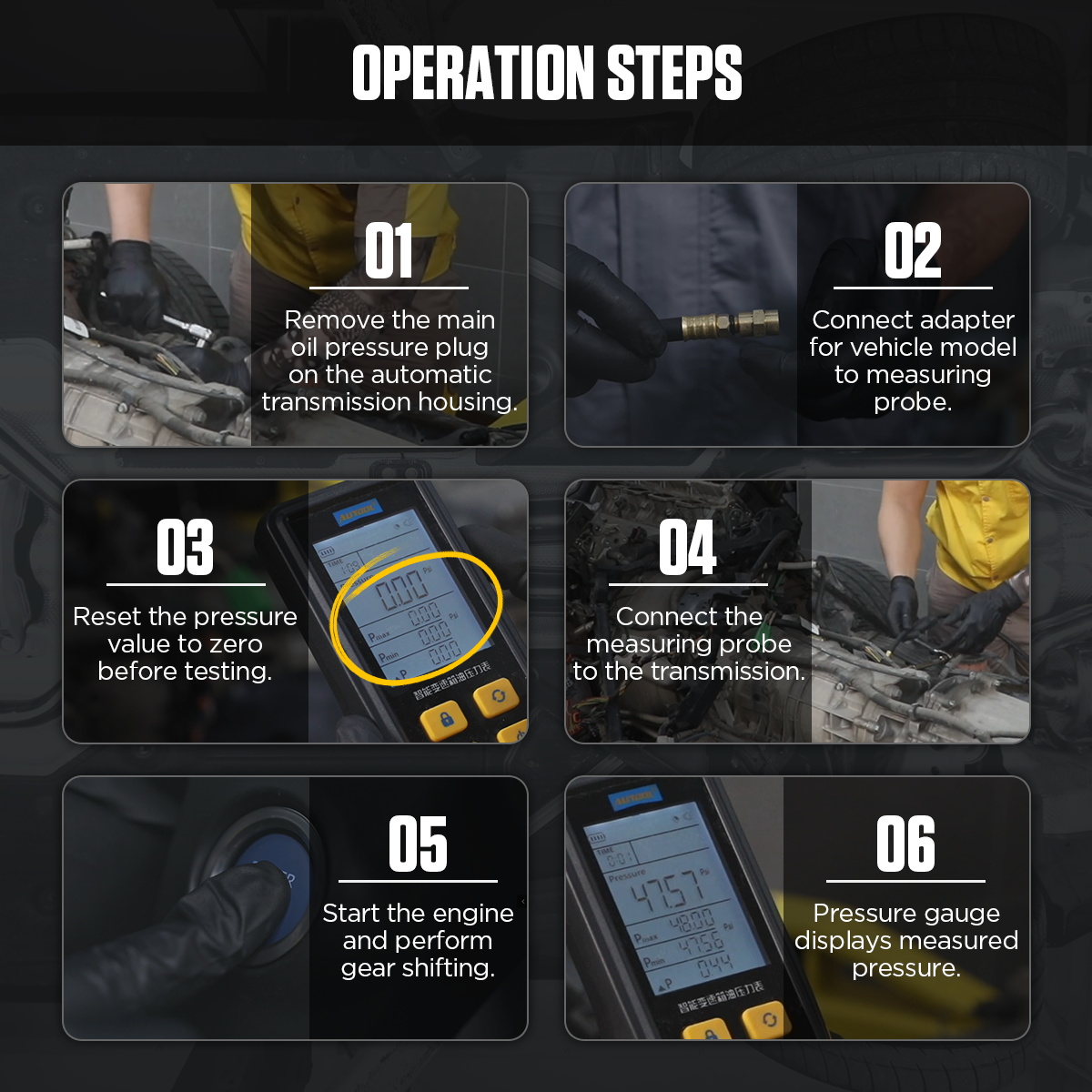

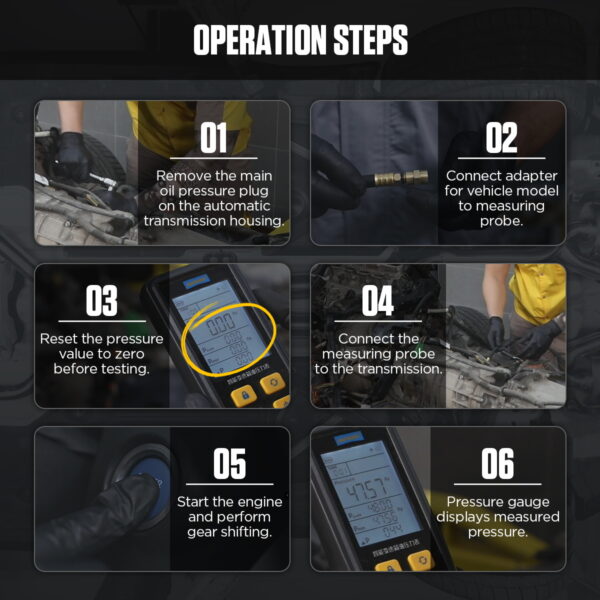

Serviceablauf
Am vorgeschriebenen Getriebeanschluss anschließen
Step 1
Verschlussschraube des Hauptöldruck-Prüfanschlusses entfernen
Die Verschlussschraube des Hauptöldruck-Prüfanschlusses am Automatikgetriebegehäuse gemäß der Wartungsanweisung des Fahrzeugherstellers entfernen.
Step 2
Adapter anschließen
Den zum Fahrzeugmodell passenden Adapter auswählen und mit der Messsonde verbinden.
Step 3
Druck nullstellen
Den Druckwert vor der Prüfung auf null zurücksetzen, um eine zuverlässige Anzeige zu unterstützen.
Step 4
Am Getriebe anschließen
Die Messsonde sicher mit dem Getriebedruck-Prüfanschluss verbinden.
Step 5
Starten und schalten
Den Motor starten und die Gangwechsel gemäß dem Prüfablauf des Fahrzeugs durchführen.
Step 6
Druck ablesen
Das Manometer zeigt den gemessenen Druck und die zugehörigen Messwerte für die Diagnose an.
Step 7
Anschluss für die Getriebeprüfung
Den passenden Getriebedruckadapter auswählen, das Manometer nullstellen und den Schlauch vor Beginn der Messung anschließen. Die Bedienungsanweisung befolgen, um den Getriebedruck abzulesen und zu dokumentieren.
Sichere Verwendung
Heißes ATF und Schlauchführung beachten
Vier AAA-Batterien verwenden
Der PT650 benötigt vier AAA-Batterien und eine Betriebsspannung von 6 V. Die Batterien mit der richtigen Polarität einsetzen und den Batteriefachdeckel sicher schließen.
Vor der Prüfung nullstellen
Vor der Messung den Druck nullstellen. Die Echtzeit-Druckanzeige sollte vor Prüfungsbeginn 0 anzeigen.
Nicht überlasten
Die Anleitung nennt einen Überlastdruck von 40 bar. Den PT650 nicht außerhalb seines vorgesehenen Druckbereichs oder in ungeeigneten Systemen verwenden.
Das passende Werkzeug verwenden
Der PT650 dient zur Getriebedruckprüfung. Für Kompressions-, Motoröl-, Kraftstoff-, GDI-Kraftstoff- oder Bremsdrucksysteme entsprechend den PT610, PT620, PT630 / PT635, PT640 oder PT660 verwenden.
Richtig ausschalten
Nach der Messung die Ein-/Aus-Taste 2 Sekunden lang gedrückt halten, um das Gerät auszuschalten. Dies bei Umgebungsdruck durchführen.
Trocken lagern
Befestigte und verbundene Teile regelmäßig prüfen, korrosive Flüssigkeiten vermeiden und das Produkt bei Nichtgebrauch an einem trockenen, belüfteten Ort lagern.
Das Ergebnis im Zusammenhang beurteilen
Den für das Getriebe vorgesehenen Prüfanschluss, einen für Öl geeigneten Schlauch und den passenden Adapter verwenden. Anschließend den Druck bei der in der Wartungsanweisung vorgeschriebenen Gangstellung, Temperatur und Motordrehzahl ablesen.
Prüfgerät kontrollieren und warten
Das Gehäuse nicht an rauen Oberflächen reiben. Teile, die mit chemischen Medien in Kontakt kommen, zur Verbesserung der Korrosionsbeständigkeit pflegen. Gealterte Leitungen oder verschlissene Teile ersetzen, wenn sie die sichere Verwendung beeinträchtigen.
Modellvergleich
Wählen Sie das passende Druckprüfset
Modelle vergleichen
Choose one or more models. PT650 Transmission Oil Pressure Gauge is selected by default.
| Product Name | ModellPT610 Cylinder Pressure Gauge | ModellPT620 Oil Pressure Gauge Kit | ModellPT630 Fuel Pressure Gauge | ModellPT635 Fuel Pressure Gauge(High-end version) | ModellPT640 GDI Fuel Pressure Gauge | ModellPT650 Transmission Oil Pressure Gauge | ModellPT660 Brake System Pressure Tester |
|---|---|---|---|---|---|---|---|
| Measurement & Readout | |||||||
| Display Screen | 2.8-inch | 2.8-inch | 2.8-inch | 2.8-inch | 2.8-inch | 2.8-inch | 3-inch |
| Data Storage | 6 Sets of Data | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | Locks the current reading; check the current specification for multi-record storage. |
| Pressure Range | 0-426.6psi 0-30kg/cm² 0-29.4bar | 0-426.6psi 0-30kg/cm² 0-29.4bar | 0-426.6psi 0-30kg/cm² 0-29.4bar | 0-426.6psi 0-30kg/cm² 0-29.4bar | 0-5221.3psi 0-367kg/cm² 0-360bar | 0-426.6psi 0-30kg/cm² 0-29.4bar | 0–210 bar |
| Dual-Channel Pressure Testing | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | ×Nicht inklusive | Two brake positions/calipers via L/R channels |
| Data Lock/Clear/Record | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Multi-Parameter Display | Current Temp Measurement Time Real-Time Pressure Value Average Pressure Value Pressure value of each cylinder | Measurement Time Pressure Maximum Pressure Minimum Pressure Differential | Maximum Value Minimum Value Differential Pressure Value Measurement Time Real-Time Pressure Value | Maximum Value Minimum Value Average Value Temperature Value Measurement Time Real-Time Pressure Value | Maximum Value Minimum Value Differential Pressure Value Measurement Time Real-Time Pressure Value | Maximum Value Minimum Value Differential Pressure Value Measurement Time Real-Time Pressure Value | Left/right real-time pressure, minimum, maximum, and front/rear pressure difference |
| Pressure Units | Psi Bar Kg/cm² | Psi Bar Kg/cm² | Psi Bar Kg/cm² | Psi Bar Kg/cm² | Psi Bar Kg/cm² | Psi Bar Kg/cm² | psi / bar / kg/cm² |
| Connections & Applications | |||||||
| Accessory Connectors | 10 Types | 18 Types | 17 Types | 31 Types | 3 Types | 12 Types | Check the selected package contents for included adapter types and quantities. |
| Equipped Toolbox | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Applicable Scenarios | Engine Cylinder | Engine Oil Circulation System | Automotive Fuel System | Automotive Fuel System | Fuel Injection Pump Pressure in the Automotive Direct Injection System | Automotive Transmission Pressure | Internal brake-system fluid pressure; two-position/caliper comparison |
Bedienungsanleitung und Support
Bedienungsanleitung und Hinweise zu Adaptern finden

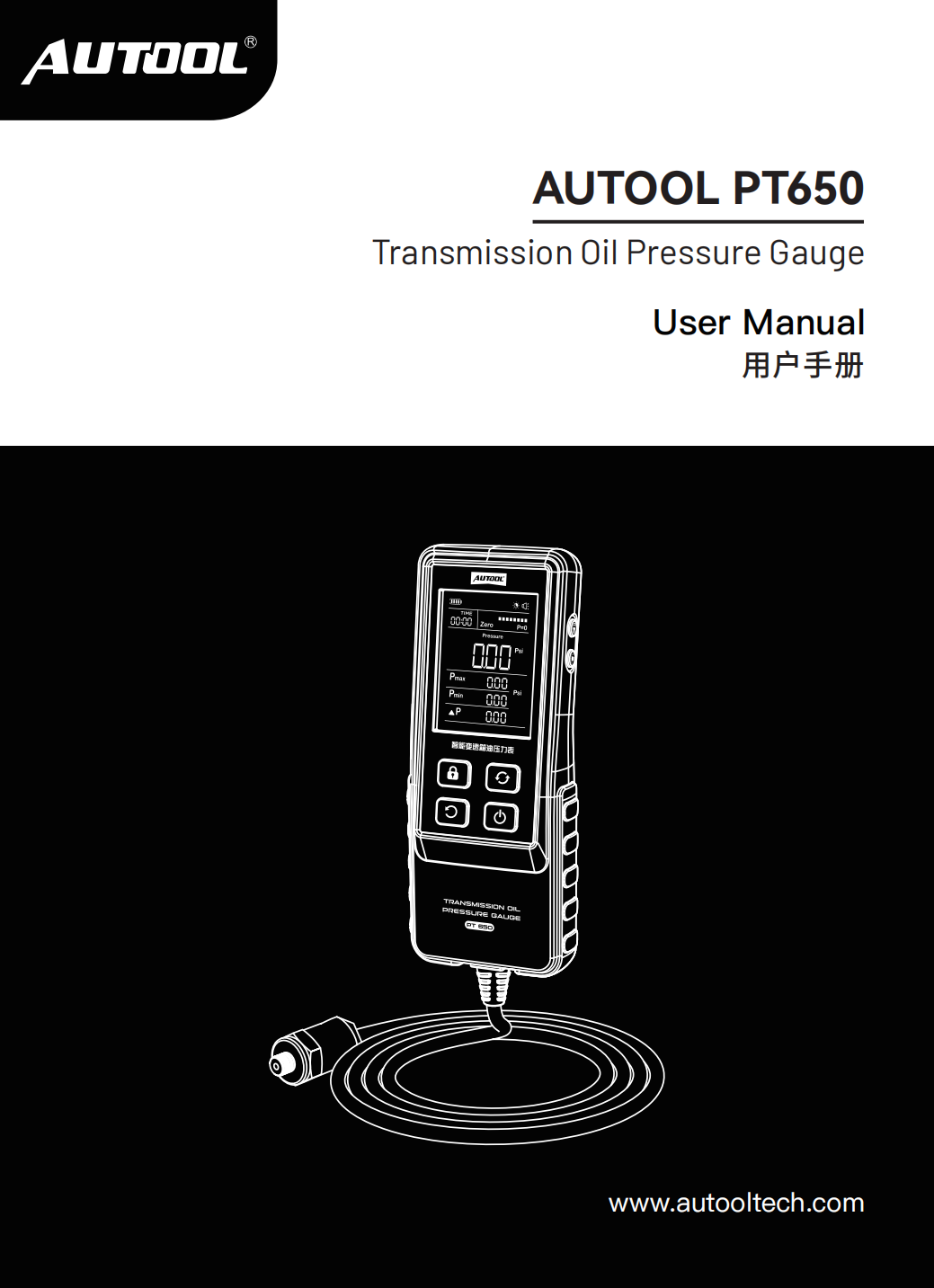

AUTOOL PT650 Bedienungsanleitung
Die PDF-Anleitung für den AUTOOL PT650 mit Informationen zu digitaler Druckmessung, Einheitenwahl, Adaptern und ölbeständigem Schlauch, Messwerthaltefunktion, Nullstellung, Sicherheit und Fehlerbehebung öffnen.

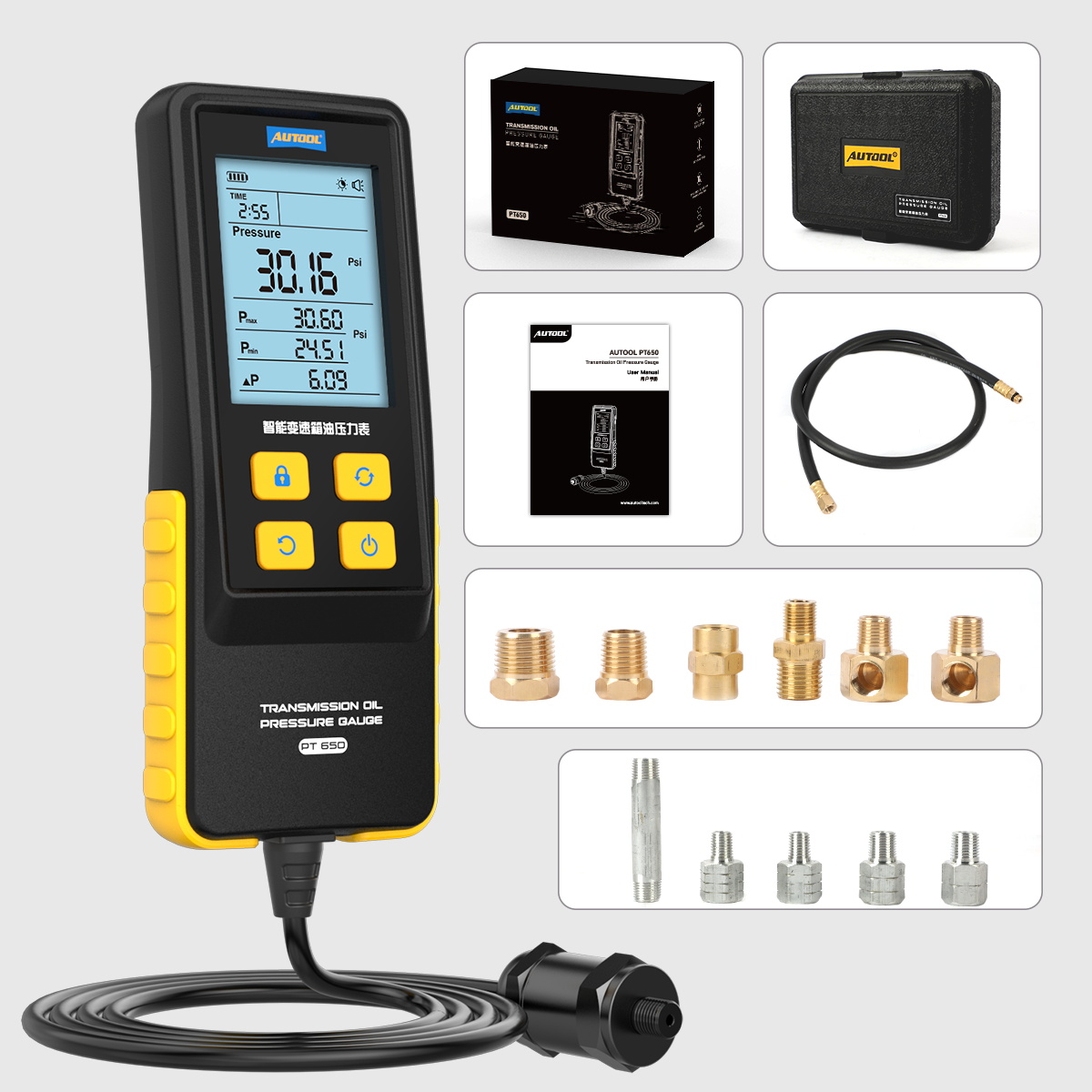

Lieferumfang
Lieferumfang ansehen
- HauptgerätAUTOOL PT650 Getriebeöldruckmanometer mit Messsonde

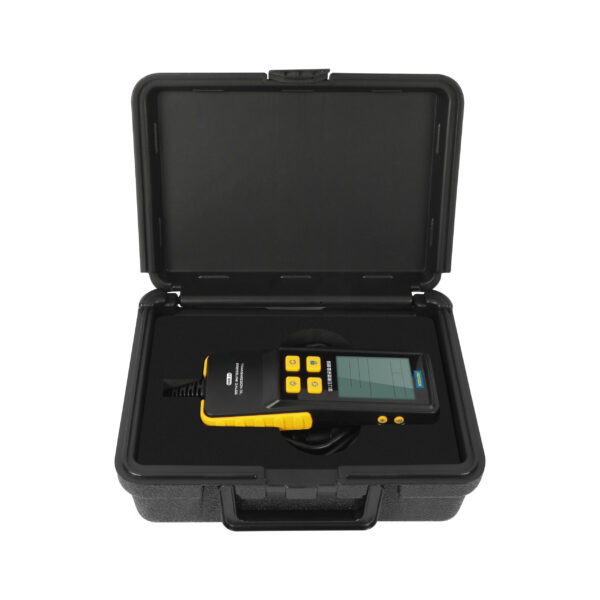

- WerkzeugkofferMitgelieferter Tragekoffer
- ArtikelAnleitung: AUTOOL PT650 Bedienungsanleitung
- VerbindungsschlauchÖlbeständiger Verbindungsschlauch
- Verbinder-SetZubehör-Verbinder-Set mit 12 Typen
- VerkaufskartonAUTOOL PT650 Produktverpackung
Käuferfragen
Fragen zu Druckanschluss und Messwerten
Wofür wird der AUTOOL PT650 verwendet?
Der AUTOOL PT650 ist ein Druckprüfer für Automatikgetriebe zur Diagnose des Getriebeöldrucks. Er darf nicht als Ersatz für Kompressions-, Motoröl-, Kraftstoff-, GDI-Kraftstoff- oder Bremsdruckprüfer verwendet werden.
Welche Druckmessbereiche und Einheiten unterstützt der PT650?
Die Anleitung nennt einen Messbereich von 0–30 bar, eine Genauigkeit von 0,5 % FS, eine Auflösung von 0,01 bar / 0,01 kg/cm² / 0,01 PSI sowie die Einheiten Bar, Kg/cm² und PSI. Die Produktabbildung stellt außerdem entsprechende Anzeigebereiche von 0–426,6 psi, 0–30 kg/cm² und 0–29,4 bar dar.
Speichert der PT650 6 Prüfdaten-Sätze?
Nein. Der PT650 unterstützt das Halten von Messwerten, das Sperren der Anzeige, das Löschen von Daten und das Nullstellen des Drucks, speichert jedoch keine Daten. Der Speicher für sechs Datensätze ist eine Funktion des PT610.
Welche Batterien benötigt der PT650?
Der PT650 benötigt vier AAA-Batterien und hat eine Betriebsspannung von 6 V. Den Batteriefachdeckel auf der Geräterückseite öffnen, vier AAA-Batterien mit je 1,5 V mit der richtigen Polarität einsetzen und den Deckel vor der Verwendung sicher schließen.
Wie wird der PT650 vor der Prüfung nullgestellt?
Die Nullstell-/Löschtaste vor der Messung lange drücken, um den Druck nullzustellen. Die Echtzeit-Druckanzeige sollte vor Beginn der Getriebedruckprüfung 0 anzeigen.
Welches Zubehör gehört zum Lieferumfang des PT650?
Lieferumfang: PT650 Hauptgerät, Tragekoffer, Verkaufskarton, Bedienungsanleitung, ölbeständiger Verbindungsschlauch und Verbinder-Set. Im PT650 Vergleich werden 12 Zubehör-Anschlusstypen aufgeführt.
Kann der PT650 für Kraftstoff-, GDI-, Kompressions- oder Bremsdruckprüfungen verwendet werden?
Der PT650 dient zur Druckprüfung von Kfz-Getrieben. Für andere Systeme das entsprechende Modell der PT-Serie wählen: PT610 für Zylinderdruck, PT620 für Motoröldruck, PT630 / PT635 für Kraftstoffdruck, PT640 für GDI-Kraftstoffdruck und PT660 für Bremsdruck.
Wie wird der PT650 nach der Messung ausgeschaltet?
Nach Abschluss der Messung die Ein-/Aus-Taste 2 Sekunden lang gedrückt halten, um das Gerät auszuschalten. Laut Anleitung muss das Ausschalten bei Umgebungsdruck erfolgen. Das Gerät schaltet sich außerdem nach 5 Minuten ohne Bedienung automatisch aus, wenn kein Druck anliegt.
Wie lange gilt die Garantie?
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
