AUTOOL 48-teiliger Kfz-Messleitungssatz für Multimeter
US$69.00
Wichtigste Merkmale
- Ergänzen Sie kompatible Kfz-Prüfgeräte um farbcodierte Kontaktleitungen, Prüfspitzen, Klemmen und Bananensteckeradapter.
- Erreichen Sie die Rückseite gesteckter Kontakte für Prüfungen an Sensoren, Aktoren, Steckverbindern und Leitungen.
- Fügen Sie die passende Leitung in einen unterstützten Strommesspfad ein, ohne die Originalleitung zu durchtrennen oder abzuisolieren.
- Verlängern Sie kompatible Messaufbauten mit Multimetern, Strommessgeräten und Oszilloskop-Tastköpfen.
- Erweitern Sie mit den Verlängerungsleitungen den Arbeitsradius und bewahren Sie den 48-teiligen Satz übersichtlich im tragbaren Koffer auf.
- 48-teiliges Anschlussset: Ergänzen Sie kompatible Kfz-Prüfgeräte um farbcodierte Kontaktleitungen, Prüfspitzen, Klemmen und Bananensteckeradapter.
- Zugang zur rückseitigen Kontaktprüfung: Erreichen Sie die Rückseite gesteckter Kontakte für Prüfungen an Sensoren, Aktoren, Steckverbindern und Leitungen.
- Strommessanschlüsse ohne Durchtrennen: Fügen Sie die passende Leitung in einen unterstützten Strommesspfad ein, ohne die Originalleitung zu durchtrennen oder abzuisolieren.
- Erweiterung für Messgerät + Oszilloskop: Verlängern Sie kompatible Messaufbauten mit Multimetern, Strommessgeräten und Oszilloskop-Tastköpfen.
- 105-cm-Leitungen + EVA-Koffer: Erweitern Sie mit den Verlängerungsleitungen den Arbeitsradius und bewahren Sie den 48-teiligen Satz übersichtlich im tragbaren Koffer auf.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support

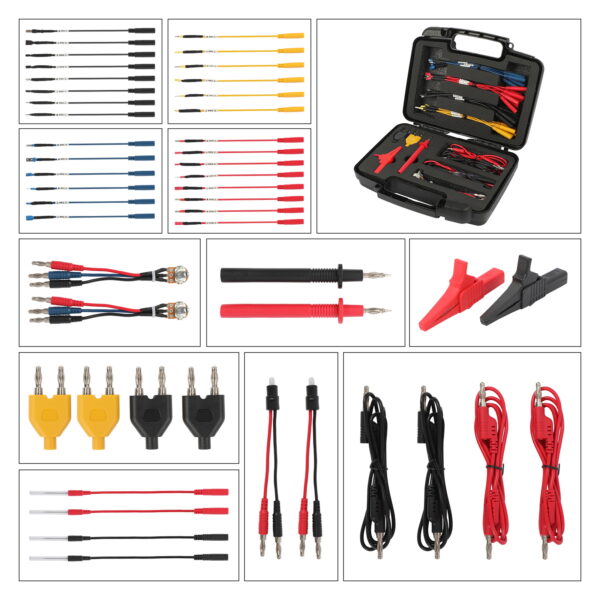

AUTOOL 48-teiliger Kfz-Messleitungssatz · Set zur rückseitigen Kontaktprüfung
Fahrzeugstromkreise erreichen, ohne Leitungen zu durchtrennen
Erweitern Sie kompatible Messgeräte und Oszilloskope für den Zugang zu gesteckten Fahrzeugverbindern, ohne unnötig Leitungen zu durchtrennen. Dieser 48-teilige Satz kombiniert rückseitige Prüfspitzen, Kontaktleitungen, Klemmen und Bananensteckeradapter für Prüfungen an Sensoren, Aktoren, Leitungen und unterstützten Strompfaden. Längere Leitungen und ein EVA-Koffer sorgen für einen geordneten Werkstatteinsatz.
- 48-teiliges Anschlussset
- 23-cm-Leitungen zur rückseitigen Kontaktprüfung
- 105-cm-Bananenstecker-Verlängerungen
- Anschlüsse für Messgerät + Oszilloskop
- EVA-Aufbewahrungskoffer
Wichtige Merkmale
48 übersichtlich angeordnete Leitungen, Klemmen und Adapter
Zugang zur rückseitigen Kontaktprüfung
Verwenden Sie die Leitungen zur rückseitigen Kontaktprüfung an der Rückseite kompatibler gesteckter Verbinder für Stromkreisprüfungen. Dies hilft, Leitungsdurchtrennungen zu vermeiden, die Schäden, Korrosion oder zusätzliche Impedanz verursachen können.
Kein Durchtrennen von Leitungen
Schließen Sie den Stromkreis bei Strom- oder Durchgangsprüfungen über den Messleitungssatz an, ohne die Originalleitung zu durchtrennen, abzuisolieren oder zu entfernen.
Verlängerungsset für Messgerät + Oszilloskop
Geeignet zur Verlängerung von Multimetern, Strommessgeräten und Oszilloskop-Tastköpfen bei der Kfz-Elektrikdiagnose.

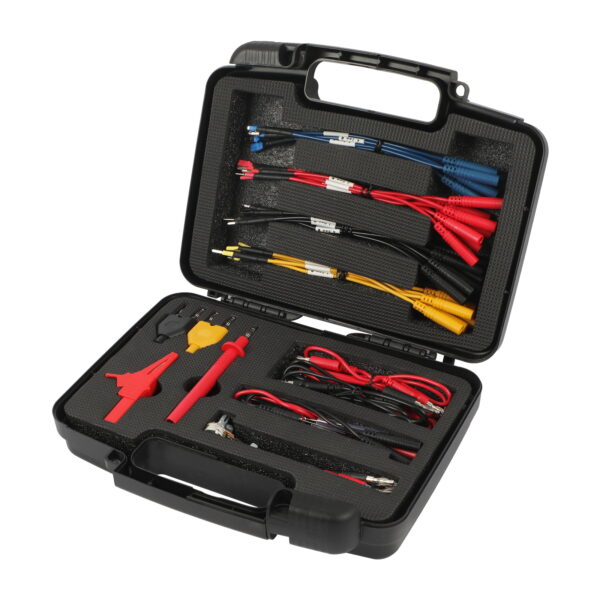

Tragbarer EVA-Koffer
Der kompakte Koffer schützt die Messleitungen, hält Werkzeuge geordnet und erleichtert den Transport für Einsätze in Innenräumen, im Freien, in der Werkstatt und vor Ort.
Mehrere Kontaktgrößen
Farbcodierte Gruppen von Überbrückungsleitungen bieten unterschiedliche Kontaktgrößen zur Anpassung an Fahrzeugsteckverbinder bei der Elektrikdiagnose.
Anschlüsse mit Krokodilklemmen
Rote und schwarze Multimeter-Krokodilklemmen ermöglichen Klemmverbindungen für kompatible Stromkreisprüfungen.
Bananensteckeradapter
Gelbe und schwarze Bananensteckeradapter ermöglichen flexible Verbindungen zwischen kompatiblen Messgeräten und Messleitungen.
LED-Prüfleitung
Der Satz enthält neben Prüfspitzen und Adaptern eine LED-Prüfleitung zur Stromkreisprüfung.
23-cm-Prüfleitungen
Rote und schwarze Prüfleitungen unterstützen Anschlussprüfungen, rückseitige Kontaktprüfungen und Kontaktmessungen in engen Bereichen.
Potentiometer-Prüfleitungen
Die 15 cm langen Potentiometer-Prüfleitungen verwenden rote, blaue und schwarze Adern für Arbeiten an Sensoren, Aktoren oder Stromkreisen mit veränderlichem Widerstand.
105-cm-Verlängerungsleitungen
Rote und schwarze 4-mm-Bananensteckerleitungen mit Stecker und Buchse verlängern kompatible Messgeräte- oder Oszilloskopanschlüsse.
Länge der Überbrückungsleitung
Die Überbrückungsleitungen sind 20,6 cm lang.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Serviceablauf
Kontakt vor der rückseitigen Prüfung passend auswählen
Step 1
Adapter auswählen
Stimmen Sie Steckverbinder, Kontaktgröße und Prüfspitzenform auf den vorgesehenen Messpunkt ab, ohne den Fahrzeugkontakt gewaltsam zu belasten oder aufzuweiten.
Step 2
Bemessungswerte prüfen
Richten Sie sich nach der niedrigsten Eingangs- und CAT-Grenze im gesamten Pfad aus Messgerät, Leitung und Prüfspitze und bestätigen Sie, dass der Stromkreis innerhalb dieser Bemessung liegt.
Step 3
Leitung prüfen
Verwenden Sie keine Leitung mit beschädigter Isolierung, losen Metallteilen, Verunreinigungen oder verbogenem Stecker.
Step 4
In sicherem Zustand anschließen
Schalten Sie den Stromkreis spannungsfrei oder versetzen Sie ihn vor einem Adapterwechsel in den vom Fahrzeugverfahren vorgeschriebenen Zustand; halten Sie die Finger hinter den Schutzkragen.
Step 5
Messen und wiederherstellen
Führen Sie die unterstützte Messung durch, entfernen Sie anschließend die Adapter und prüfen Sie, ob Fahrzeugkontakt und Dichtung unbeschädigt wiederhergestellt sind.
Sichere Verwendung
Kontaktklemmkraft und Messkategorie schützen
Der niedrigste Bemessungswert ist maßgeblich
Der gesamte Pfad wird durch den niedrigsten Bemessungswert von Messgerät, Eingangsbuchse, Sicherung, Leitung, Prüfspitze und Adapter begrenzt. Der Satz verleiht keine zusätzliche CAT- oder Hochspannungsfreigabe.
Fahrzeugkontakt schützen
Wählen Sie die passende Kontaktgröße und drücken Sie eine Prüfspitze niemals gewaltsam in einen Steckverbinder; aufgeweitete oder verkratzte Kontakte können neue sporadische Fehler verursachen.
Isolierung und Metallteile prüfen
Verwenden Sie keine Leitung mit beschädigter Isolierung, losen freiliegenden Metallteilen, Verunreinigungen, Hitzeschäden oder verbogenem Stecker.
Verbindungen sicher ändern
Schalten Sie den Stromkreis spannungsfrei oder versetzen Sie ihn vor einem Adapterwechsel in den vom Fahrzeugverfahren vorgeschriebenen Zustand und halten Sie die Finger hinter den Schutzkragen der Prüfspitzen.
Technische Daten
Spezifikationen der Messleitungen und Adapter
| Setumfang | 48 Teile |
|---|---|
| Produkttyp | Messleitungs- und Prüfspitzenadapterset für Multimeter |
Bedienungsanleitung und Support
Bedienungsanleitung und Messhinweise finden
AUTOOL 48-teiliger Messleitungssatz: Anleitung und Leitfäden
Besuchen Sie das Downloadcenter für Anleitungen, um Leitfäden kompatibler Messgeräte oder Oszilloskope zu finden. Prüfen Sie anschließend Kontaktgröße, Prüfspitzenpassung, Leitungsführung und sichere Verbindungen zur rückseitigen Kontaktprüfung.
Lieferumfang
Lieferumfang des Adaptersatzes
- Enthaltener ArtikelKoffergröße 26 cm × 21 cm × 8 cm
- Enthaltener ArtikelHauptleitungen Schwarze und rote Messleitungen mit Bananensteckern
- Enthaltener ArtikelSpezialleitungen Potentiometer-Prüfleitungen und zweifarbige LED-Prüfleitungen
- Enthaltener ArtikelAdapter und Klemmen Bananensteckeradapter sowie rote / schwarze 32-A- / 1000-V-Klemmen
- Enthaltener ArtikelPrüfleitungen Rote und schwarze 1,0-Prüfleitungen gemäß Packliste
- Enthaltener ArtikelVerlängerungsleitungen Schwarze und rote 4-mm-Bananenstecker-Verlängerungsleitungen mit Stecker und Buchse
- Enthaltener ArtikelÜberbrückungsleitungen Schwarze, gelbe, rote und blaue Leitungsgruppen mit männlichen und weiblichen Kontaktpaaren
Käuferfragen
Fragen zu elektrischem Anschluss und Messung
Wofür wird der AUTOOL 48PCS-Messleitungssatz verwendet?
Er dient der Kfz-Stromkreisdiagnose, Sensor- und Aktorprüfung, Fehlersuche in elektronischen Schaltungen sowie der Erweiterung von Multimetern / Oszilloskopen. Er hilft Anwendern, komplexe Fahrzeugstromkreise zu verfolgen, zu prüfen, zu messen und zu reparieren.
Kann er an 12-V- und 24-V-Fahrzeugen verwendet werden?
Ja. Der Satz ist als geeignet für 12-V- und 24-V-Pkw, Wohnmobile, Lkw, Schiffe und weitere verwandte Anwendungen aufgeführt.
Muss ich bei der Prüfung Leitungen durchtrennen?
Nein. Der Satz ist für den Anschluss an kompatible Kontakte ohne Durchtrennen von Leitungen ausgelegt; die richtige Adaptergröße und vorsichtiges Einführen bleiben erforderlich, um Kontaktschäden zu vermeiden.
Kann ich ihn mit einem Multimeter oder Oszilloskop verwenden?
Ja. Er kann als Messleitungssatz oder Prüfspitzenverlängerung für Multimeter, Strommessgeräte und Oszilloskope verwendet werden, wenn Anschluss- und Stromkreisbedingungen geeignet sind.
Wird ein Transportkoffer mitgeliefert?
Ja. Der 48-teilige Satz enthält einen 26 × 21 × 8 cm großen Transportkoffer und eine gedruckte Packliste.
Was unterscheidet die Sets mit 48PCS, 68PCS und 92PCS?
Der 48PCS-Satz ist ein kompakter professioneller Messleitungssatz für Fahrzeugstromkreise. Wählen Sie die Sets mit 68PCS oder 92PCS, wenn Sie mehr Adapter, Prüfspitzen, Kontaktvarianten oder Zubehöroptionen für vielfältigere Diagnoseszenarien benötigen.
