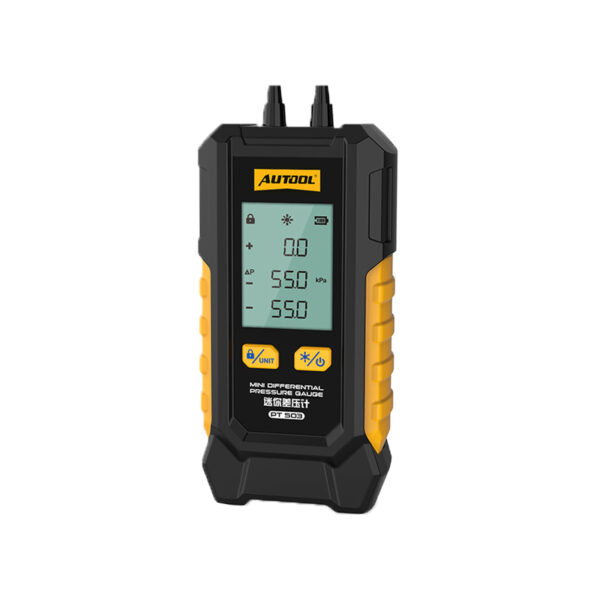

AUTOOL PT503 Mini-Differenzdruckmanometer
US$59.00
Wichtigste Merkmale
- Messen Sie Überdruck, Unterdruck oder Differenzdruck an geeigneten Messstellen im Kfz- und Werkstattbereich.
- Erfassen Sie Druckänderungen von −101 bis 200 kPa mit einer Genauigkeit von bis zu ±0,5 % FS.
- Wechseln Sie ohne manuelle Umrechnung zwischen psi, inHg, kPa, mbar, bar und mmHg.
- Halten Sie den aktuellen Messwert fest, um ihn nach der Messung zu dokumentieren oder zu vergleichen.
- Schließen Sie das Gerät mit den sieben mitgelieferten Adaptergrößen an unterschiedliche Druckanschlüsse an.
- Überdruck, Unterdruck und Differenzdruck: Messen Sie Überdruck, Unterdruck oder Differenzdruck an geeigneten Messstellen im Kfz- und Werkstattbereich.
- Messbereich −101–200 kPa: Erfassen Sie Druckänderungen von −101 bis 200 kPa mit einer Genauigkeit von bis zu ±0,5 % FS.
- Sechs Druckeinheiten: Wechseln Sie ohne manuelle Umrechnung zwischen psi, inHg, kPa, mbar, bar und mmHg.
- Messwerthaltung per Tastendruck: Halten Sie den aktuellen Messwert fest, um ihn nach der Messung zu dokumentieren oder zu vergleichen.
- Sieben Adaptergrößen: Schließen Sie das Gerät mit den sieben mitgelieferten Adaptergrößen an unterschiedliche Druckanschlüsse an.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Berechtigte Rückgaben innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL PT503 · Differenzdruckmanometer
Überdruck, Unterdruck und Differenzdruck messen
Messen Sie Überdruck, Unterdruck oder Differenzdruck an geeigneten Messstellen im Kfz- und Werkstattbereich. Das PT503 deckt −101 bis 200 kPa mit einer Genauigkeit von bis zu ±0,5 % FS ab, bietet sechs gängige Druckeinheiten und hält Messwerte zum Dokumentieren oder Vergleichen fest. Sieben Adaptergrößen erleichtern den Anschluss des Handmessgeräts an unterschiedliche Druckanschlüsse.
- Messbereich −101 bis 0 kPa
- Überdruck / Unterdruck / Differenzdruck
- Genauigkeit bis zu ±1 % FS
- Sechs Druckeinheiten
- Sieben Adaptergrößen
Wichtige Merkmale
Drei Druckarten in sechs Einheiten
Hochpräziser Sensor
Misst von −101 kPa bis 0 kPa mit einer Genauigkeit von bis zu ±1%FS und hilft dabei, feine Druckänderungen bei Diagnose- und Wartungsarbeiten zu erfassen.
Drei Druckarten
Unterstützt die Messung von Überdruck, Unterdruck und Differenzdruck. Verwenden Sie passende Adapter für geeignete Druckprüfungen an Ansaugung, Bremskraftverstärker, Abgasanlage, Kurbelgehäuse und kurbelwellenbezogenen Systemen innerhalb des zulässigen Messbereichs.
1,8-Zoll-LCD mit Hintergrundbeleuchtung
Das LCD mit Hintergrundbeleuchtung erleichtert das Ablesen der Druckwerte bei hellem oder schwachem Licht sowie bei Prüfungen in der Werkstatt oder im Außeneinsatz.
Messwerthaltung per Tastendruck
Halten Sie den aktuellen Messwert fest, um ihn leichter zu dokumentieren, zu vergleichen oder in einen Bericht zu übernehmen, wenn der Druckwert nach der Messung sichtbar bleiben soll.
6 umschaltbare Einheiten
Wechseln Sie ohne manuelle Umrechnung zwischen psi, inHg, kPa, mbar, bar und mmHg, um den Druckwert leichter mit unterschiedlichen Wartungsunterlagen abzugleichen.
Kompaktes Gehäuse und Adapter
Das verstärkte Gehäuse misst 125 × 56 × 30 mm und wiegt etwa 120 g – praktisch für mobile Prüfungen in der Werkstatt und im Außeneinsatz. Verwenden Sie die aufgeführten Messadapter für die jeweiligen Druckanschlüsse.
Sieben Adaptergrößen
Sieben Größen von Messadaptern ermöglichen den Anschluss an unterschiedliche Druckanschlüsse.
Druckstatusanzeige
Lesen Sie Überdruck, Unterdruck und Differenzdruck zusammen mit der gewählten Einheit, dem Batteriestand und dem Status der Messwerthaltung ab.
Automatische Abschaltung nach 5 Minuten
Das Manometer schaltet sich nach etwa 5 Minuten ohne Bedienung oder anliegenden Druck automatisch aus.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Serviceablauf
Anschließen, nullstellen und Messwert festhalten
Step 1
Batterien einsetzen und einschalten
Legen Sie 2 × 1,5-V-AAA-Batterien ein. Schalten Sie das Manometer ohne anliegenden Druck ein, damit die automatische Nullstellung beim Start und die Kalibrierung auf den Atmosphärendruck korrekt erfolgen.
Step 2
Schlauch und Adapter anschließen
Wählen Sie den richtigen Schlauch und Adapter für den Prüfanschluss. Prüfen Sie vor der Messung den Zustand von Schlauch, Adapter und Anschluss.
Step 3
Einheit und Hintergrundbeleuchtung wählen
Wechseln Sie mit der Einheitenfunktion zwischen psi, inHg, kPa, mbar, bar und mmHg. Nutzen Sie bei schwachem Licht die Hintergrundbeleuchtung.
Step 4
Messwert halten und dokumentieren
Nutzen Sie die Messwerthaltung, um den Messwert vor dem Dokumentieren, Vergleichen oder Erstellen eines Berichts festzuhalten.
Sichere Verwendung
Messmedium und Druck innerhalb der zulässigen Grenzen halten
200 kPa nicht überschreiten
Das PT503 misst bis 200 kPa. Verwenden Sie es nicht oberhalb des maximalen Messbereichs.
Ohne anliegenden Druck einschalten
Das Manometer führt beim Start eine Nullstellung und eine Kalibrierung auf den Atmosphärendruck durch. Das Einschalten unter Druck kann zu ungenauen Messwerten führen.
Schlauch und Adapter prüfen
Prüfen Sie vor der Messung Schlauch, Adapter, Batteriezustand und den Sitz der Anschlüsse, um instabile oder falsche Messwerte zu vermeiden.
Schlauch nicht zusammendrücken
Drücken Sie den Silikonschlauch während der Messung nicht zusammen, knicken Sie ihn nicht stark und blockieren Sie ihn nicht, da dies den Druckmesswert beeinflussen kann.
Geeignete Messmedien verwenden
Verwenden Sie das PT503 nur mit geeigneten, nicht korrosiven Messmedien und der richtigen Anschlusskonfiguration für den zu prüfenden Druckanschluss.
2 × AAA-Batterien verwenden
Das PT503 wird mit 2 × 1,5-V-AAA-Batterien betrieben. Ersetzen Sie die Batterien, wenn die Batterieanzeige blinkt oder die Messwerte instabil werden.
Das Ergebnis im Zusammenhang beurteilen
Prüfen Sie vor dem Anschließen beide Druckanschlüsse, das zulässige Medium und den erwarteten Überdruck-, Unterdruck- oder Differenzdruckbereich. Bewerten Sie die Druckdifferenz anhand des konkreten Systems und Betriebszustands.
Stabile Messbedingungen sicherstellen
Halten Sie das Manometer während der Messung von starken Vibrationen, starken Magnetfeldern und schnellen Temperaturänderungen fern.

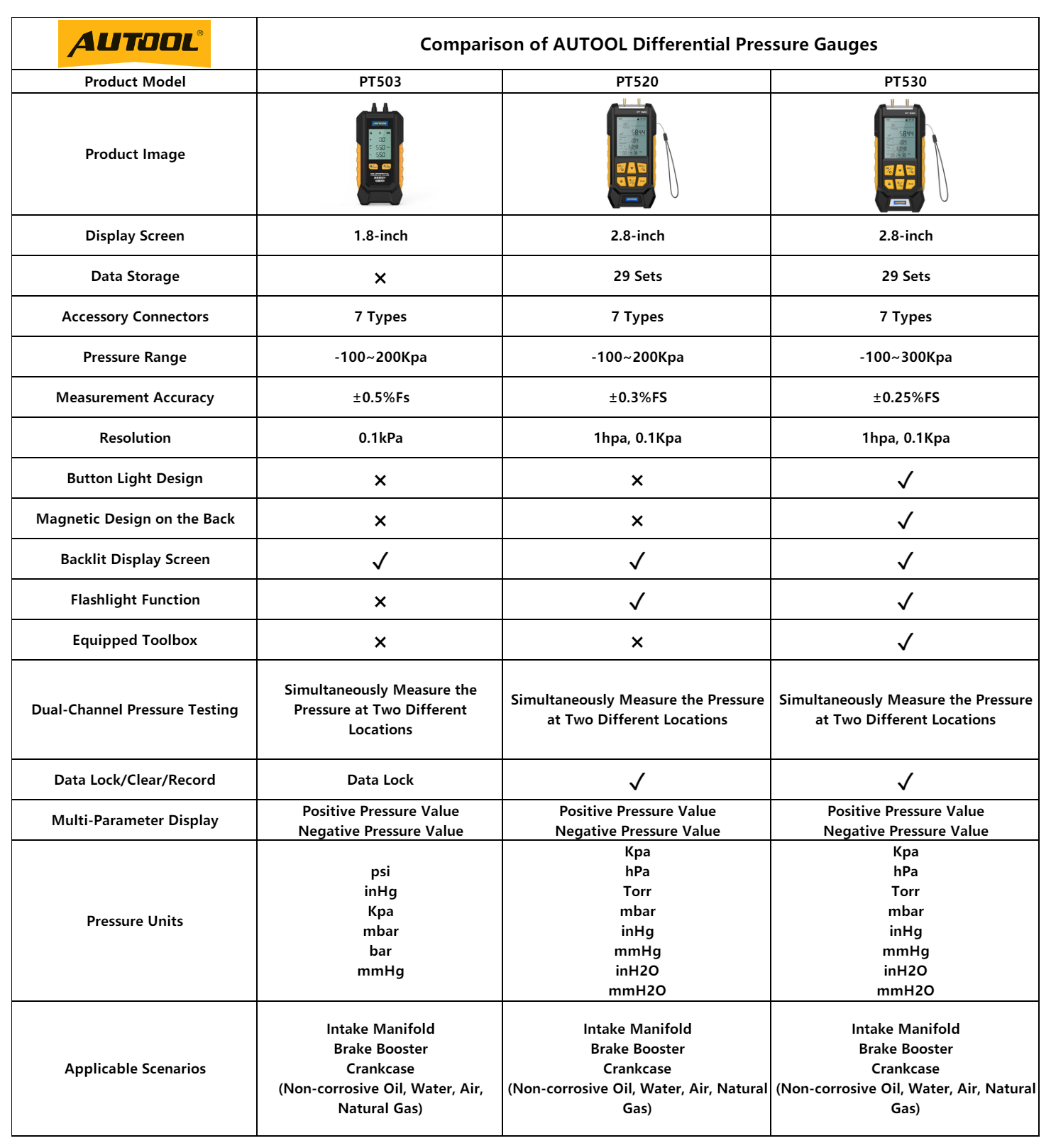

Modellvergleich
Wählen Sie das passende Druckprüfset
Modelle vergleichen
Choose one or more models. PT503 is selected by default.
| Product Model | ModellPT503 | ModellPT520 | ModellPT530 | ModellPT660 |
|---|---|---|---|---|
| Pressure Measurement & Display | ||||
| Display Screen | 1.8-inch | 2.8-inch | 2.8-inch | 3-inch |
| Pressure Range | -101~0Kpa | -100~200Kpa | -100~300Kpa | 0–210 bar |
| Measurement Accuracy | ±0.1%Fs | ±0.3%FS | ±0.25%FS | ±1%FS |
| Resolution | 0.1kPa | 1hpa, 0.1Kpa | 1hpa, 0.1Kpa | 0.1bar |
| Backlit Display Screen | ✓Inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Dual-Channel Pressure Testing | Simultaneously Measure the Pressure at Two Different Locations | Simultaneously Measure the Pressure at Two Different Locations | Simultaneously Measure the Pressure at Two Different Locations | Two brake positions/calipers via L/R channels |
| Multi-Parameter Display | Positive Pressure Value Negative Pressure Value | Positive Pressure Value Negative Pressure Value | Positive Pressure Value Negative Pressure Value | Left/right real-time pressure, minimum, maximum, and front/rear pressure difference |
| Pressure Units | psi inHg Kpa mbar bar mmHg | Kpa hPa Torr mbar inHg mmHg inH2O mmH2O psi kg/cm2 | Kpa hPa Torr mbar inHg mmHg inH2O mmH2O psi kg/cm2 | psi / bar / kg/cm² |
| Data Controls & Equipment | ||||
| Data Storage | ×Nicht inklusive | 29 Sets | 29 Sets | Locks the current reading; check the current specification for multi-record storage. |
| Button Light Design | ×Nicht inklusive | ×Nicht inklusive | ✓Inklusive | ✓Inklusive |
| Magnetic Design on the Back | ×Nicht inklusive | ×Nicht inklusive | ✓Inklusive | ✓Inklusive |
| Flashlight Function | ×Nicht inklusive | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Data Lock/Clear/Record | Data Lock | ✓Inklusive | ✓Inklusive | ✓Inklusive |
| Connections & Applications | ||||
| Accessory Connectors | 7 Types | 7 Types | 7 Types | Check the selected package contents for included adapter types and quantities. |
| Equipped Toolbox | ×Nicht inklusive | ×Nicht inklusive | ✓Inklusive | ✓Inklusive |
| Applicable Scenarios | Intake Manifold Brake Booster Crankcase (Non-corrosive Oil, Water, Air, Natural Gas) | Intake Manifold Brake Booster Crankcase (Non-corrosive Oil, Water, Air, Natural Gas) | Intake Manifold Brake Booster Crankcase (Non-corrosive Oil, Water, Air, Natural Gas) | Internal brake-system fluid pressure; two-position/caliper comparison |
Bedienungsanleitung und Support
Bedienungsanleitung und Hinweise zu Adaptern finden
AUTOOL PT503 Bedienungsanleitung
Öffnen Sie die PDF-Anleitung des AUTOOL PT503 für Hinweise zur Wahl von Druckart und Einheit, zur Adaptermontage, Messwerthaltung, Auswertung, sicheren Verbindung und Fehlerbehebung.
Lieferumfang
Lieferumfang ansehen
- HauptgerätAUTOOL PT503 Mini-Differenzdruckmanometer
- DokumentationAUTOOL PT503 Bedienungsanleitung
- LieferumfangVerkaufsverpackung
- AdapterMessadapter
- Schlauch / SchlauchleitungMessschlauch und Schlauchleitung
- ArtikelHauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantiebedingungen.
Käuferfragen
Fragen zu Druckanschluss und Messwerten
Welche Druckarten kann das PT503 messen?
Das PT503 kann Überdruck, Unterdruck und Differenzdruck messen. Es eignet sich für kompakte Druckprüfungen bei der Kfz-Diagnose, wenn Messbereich und Anschlusskonfiguration zur Messstelle passen.
Welchen Messbereich hat das PT503?
Der Messbereich des PT503 beträgt −101 kPa bis 200 kPa. Die Genauigkeit liegt bei bis zu ±0,5%FS, die Auflösung in kPa bei 0,1 kPa.
Welche Druckeinheiten unterstützt das PT503?
Das PT503 unterstützt 6 Druckeinheiten: psi, inHg, kPa, mbar, bar und mmHg. Wählen Sie vor dem Dokumentieren oder Vergleichen der Messwerte die richtige Einheit.
Welche Batterien benötigt das PT503?
Das PT503 benötigt 2 × 1,5-V-AAA-Batterien. Ersetzen Sie die Batterien, wenn die Batterieanzeige blinkt, die Anzeige instabil wird oder das Manometer nicht ordnungsgemäß funktioniert.
Kann das PT503 Messwerte festhalten?
Ja. Das PT503 bietet eine Messwerthaltung. Damit können Sie den aktuellen Messwert festhalten, um ihn zu dokumentieren, zu vergleichen oder in einen Bericht zu übernehmen.
Wie wechsle ich die Einheit oder nutze die Hintergrundbeleuchtung?
Wechseln Sie mit der Einheitenfunktion zwischen psi, inHg, kPa, mbar, bar und mmHg. Nutzen Sie bei schwachem Licht die Hintergrundbeleuchtung. Die genaue Tastenfolge finden Sie in der Anleitung des PT503.
Darf ich das PT503 bei anliegendem Druck einschalten?
Nein. Schalten Sie das Manometer ohne anliegenden Druck ein. Das PT503 führt beim Start eine Nullstellung und eine Kalibrierung auf den Atmosphärendruck durch. Das Einschalten unter Druck kann daher zu ungenauen Messwerten führen.
Was sollte ich vor der Messung prüfen?
Prüfen Sie vor der Messung Batterien, Schlauch, Adapter, den Sitz der Anschlüsse und den Druckbereich. Drücken Sie den Silikonschlauch nicht zusammen und verwenden Sie das Manometer nicht oberhalb des maximalen Messbereichs von 200 kPa.
Worin unterscheiden sich PT503, PT520 und PT530?
Das PT503 ist auf kompakte Abmessungen und schnelle Prüfungen im Außeneinsatz ausgelegt. Das PT520 ist ein größeres digitales Manometer mit größerem Display, Datenspeicher und höherer Genauigkeit. Das PT530 ist die höherwertige Variante mit einem größeren Messbereich von −100 bis 300 kPa, einer höheren Genauigkeit von ±0,25%FS, Datenspeicherung, magnetischer Rückseite, Tastenbeleuchtung und Werkzeugkoffer.
Kundenbewertungen 1
Very small, but magnet on back is weak.Body: I like this PT503 because it is mini and light. I test air filter pressure drop on big commercial AC units.
