AUTOOL Basis-OBD2-Breakout-Box
US$59.00
- Inline-16-Pin-Zugriff
- Externe Instrumentenprüfbuchsen
- 8–30 V Temporäre Steuergeräte-Notstromversorgung
- 45 cm TPU-Anschluss
- Inline-16-Pin-Zugang: Halten Sie einen kompatiblen Scanner in der Leitung, während Sie alle 16 DLC-Pins zum Testen freilegen.
- Externe Instrumentenprüfbuchsen: Schließen Sie 4-mm-Leitungen, ein Multimeter oder ein Oszilloskop an die Pin-Level-Zugangspunkte an.
- 8–30 V Temporäre Steuergeräte-Notstromversorgung: Der Gleichstromeingang darf nur bei bestätigter Kompatibilität mit dem Fahrzeugstromkreis und korrekter Polarität während eines genehmigten Verfahrens verwendet werden; externe Lastgeräte dürfen 1 A nicht überschreiten.
- 45 cm TPU-Anschluss: Verlegen Sie den Anschlusspunkt mit dem 45 cm langen flexiblen TPU-Kabel weg von der Fahrzeugsteckdose.
- Inline-16-Pin-Zugang: Halten Sie einen kompatiblen Scanner in der Leitung, während Sie alle 16 DLC-Pins zum Testen freilegen.
- Externe Instrumentenprüfbuchsen: Schließen Sie 4-mm-Leitungen, ein Multimeter oder ein Oszilloskop an die Pin-Level-Zugangspunkte an.
- 8–30 V Temporäre Steuergeräte-Notstromversorgung: Der Gleichstromeingang darf nur bei bestätigter Kompatibilität mit dem Fahrzeugstromkreis und korrekter Polarität während eines genehmigten Verfahrens verwendet werden; externe Lastgeräte dürfen 1 A nicht überschreiten.
- 45 cm TPU-Anschluss: Verlegen Sie den Anschlusspunkt mit dem 45 cm langen flexiblen TPU-Kabel weg von der Fahrzeugsteckdose.
- 3 Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90-Tage-Rückgaberecht Rückgabe innerhalb von 90 Tagen möglich
- Offizieller Shop Originalprodukte · Direkter Support
OBD2 Breakout-Box Basic · Passiver 16-poliger Testzugang
Scanner während des Zugriffs auf PINs eingeschaltet lassen
Schließen Sie einen kompatiblen Scanner an, während Sie mit einem Multimeter, Oszilloskop oder kompatiblen 4-mm-Messleitungen über die Basic-Breakout-Box auf alle 16 DLC-Pins zugreifen. Das flexible Kabel verlegt den Testpunkt weg von der Fahrzeugsteckdose, und der externe Eingang unterstützt zugelassene temporäre Steuergeräte-Backup-Verfahren.
- 16-poliger DLC-Anschluss
- Inline-Scanner-Durchleitung
- 4 mm externer Testzugang
- 8–30 V Temporärer Eingang
- 45 cm Anschluss

Hauptmerkmale
Alle 16 Pins sollten externen Testgeräten zugänglich gemacht werden.

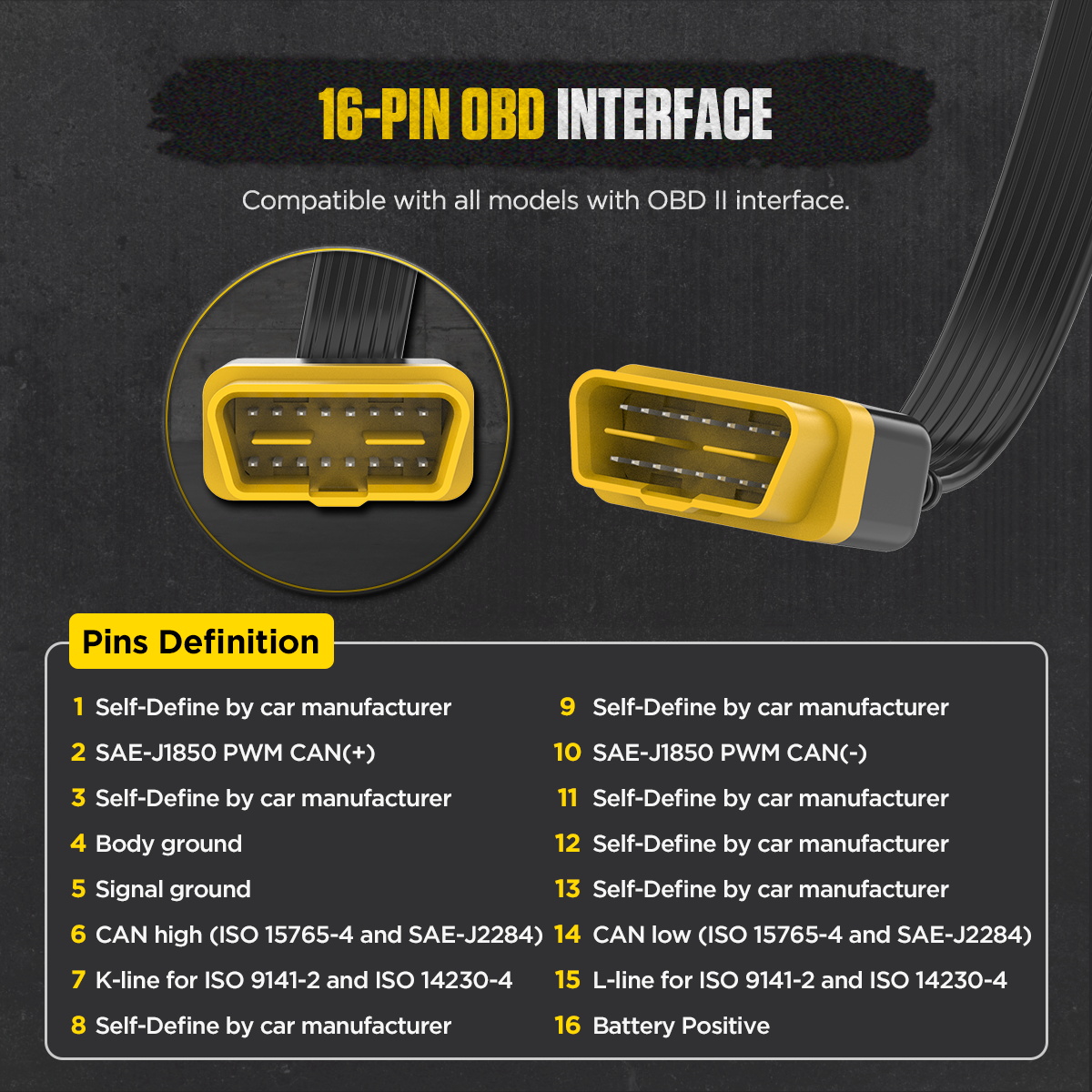

16-polige OBD-Schnittstelle
Kompatibel mit Fahrzeugen mit OBD II-Schnittstelle und bietet Benutzern Zugriff auf den vollständigen 16-poligen Diagnoseanschluss und die Pinbelegung.

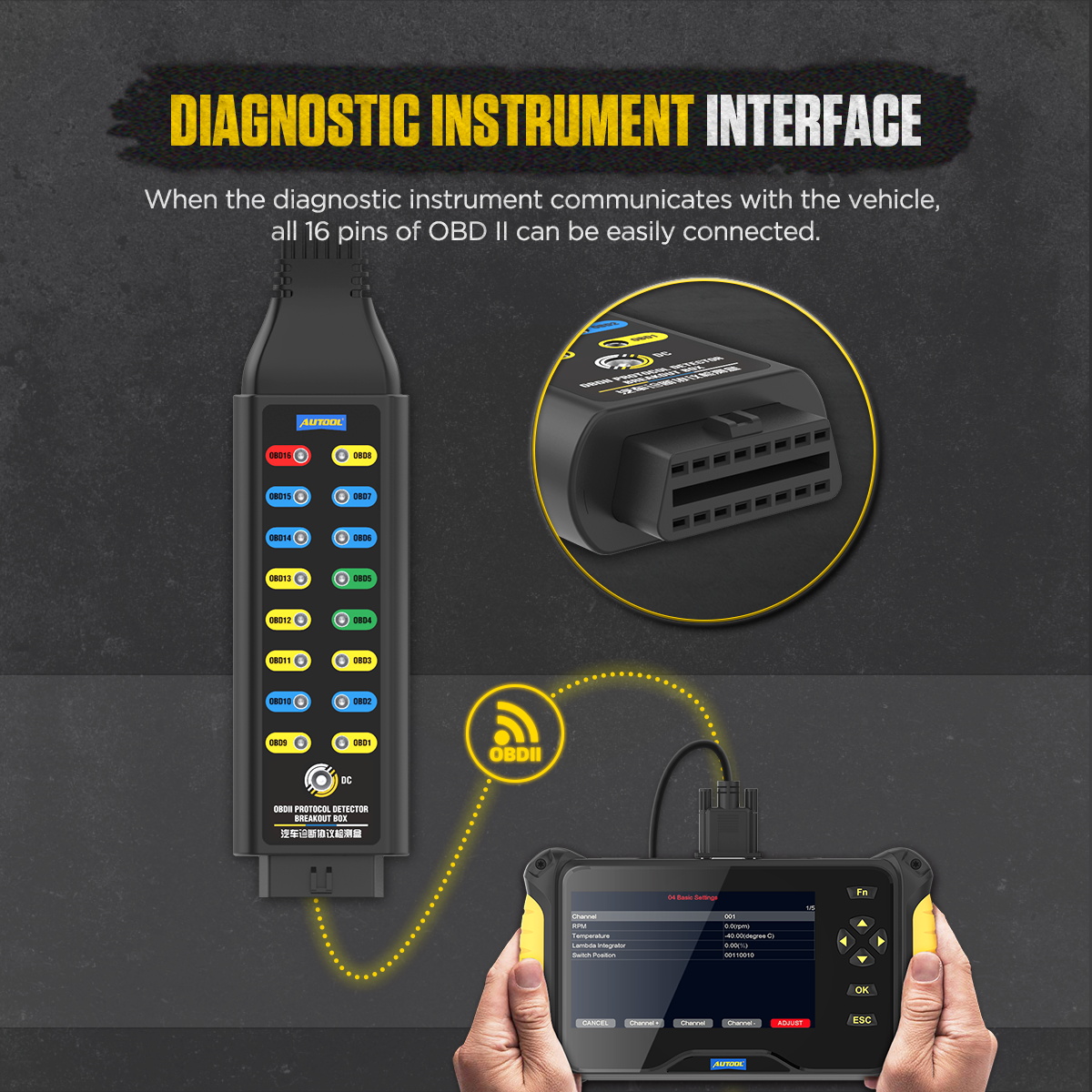

Diagnosegerät-Schnittstelle
Ermöglicht dem Diagnosegerät die Kommunikation über die Breakout-Box und erleichtert gleichzeitig den Zugriff auf die OBD II-Pins für Tests.

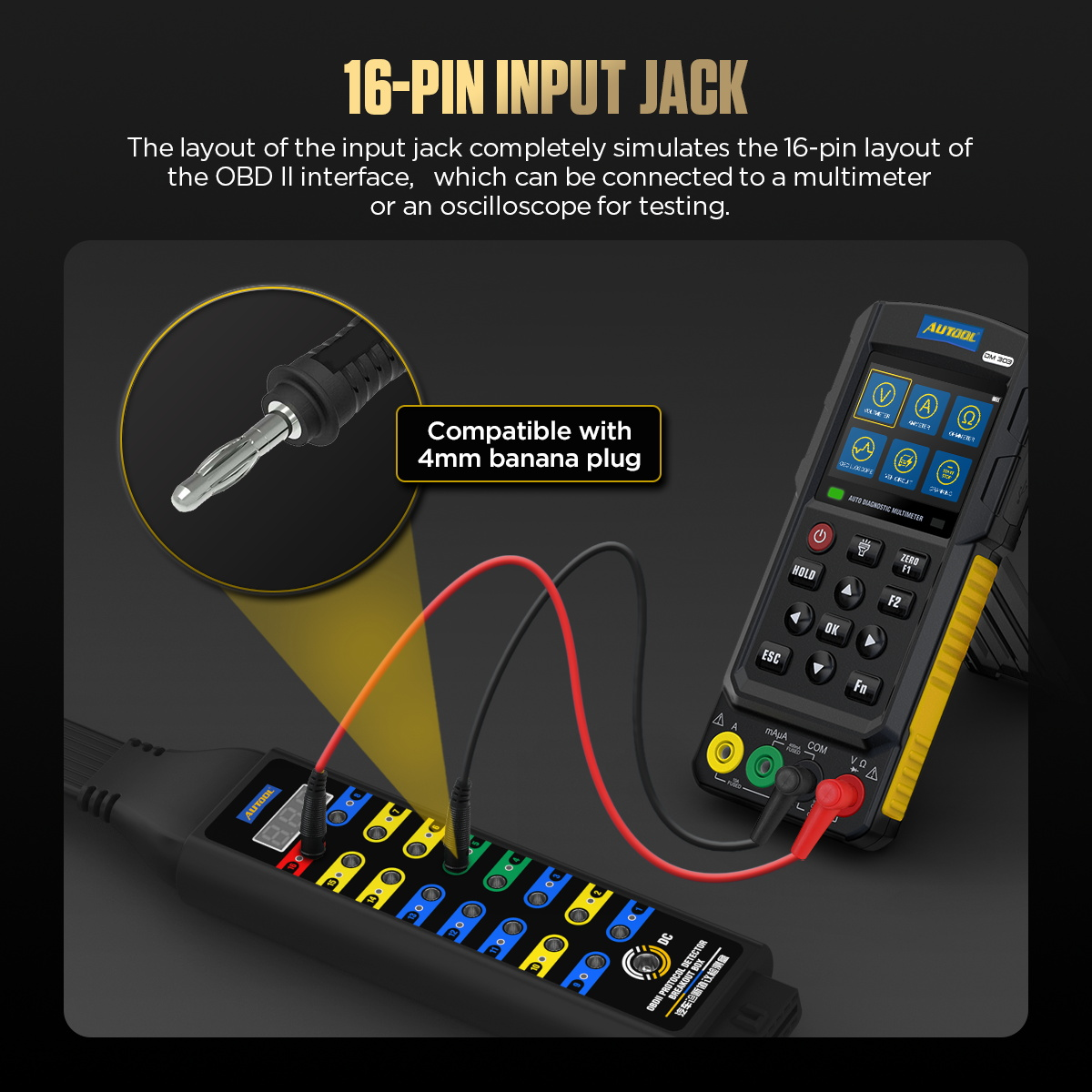

Integrierte 16-polige Eingangsbuchse
Das Breakout-Layout entspricht dem 16-poligen OBD-II-Anschluss und bietet leicht zugängliche 4-mm-Testbuchsen für kompatible Multimeter, Oszilloskope oder Bananenstecker-Leitungen, wenn ein Signal unklar ist.

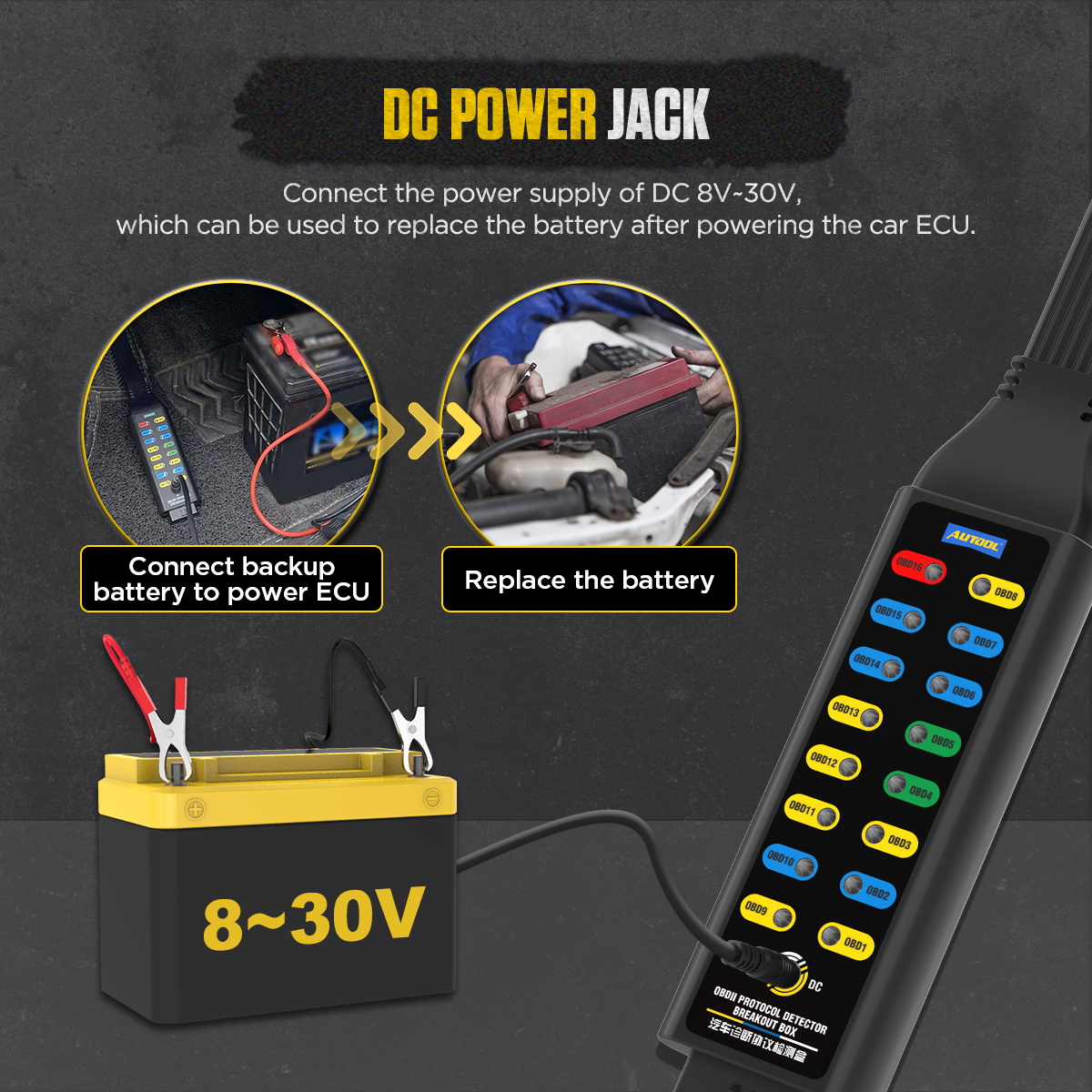

DC 8-30V-Stromanschluss
Die DC-Strombuchse kann an eine 8-30V-Stromversorgung angeschlossen werden, sodass die Breakout-Box bei bestätigter sicherer Schaltung als ECU-Backup-Stromversorgung während des Batteriewechsels genutzt werden kann.

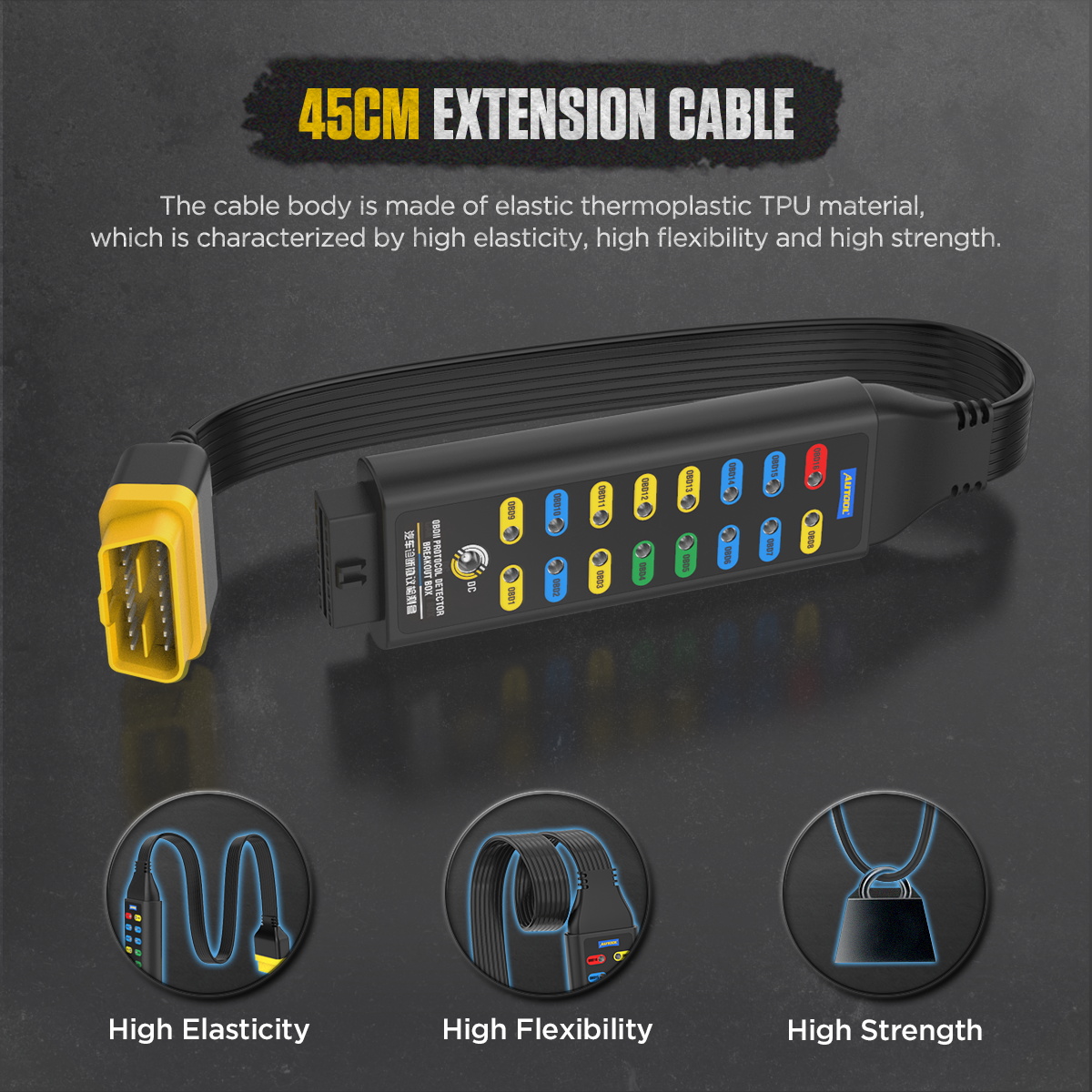

45cm TPU-Verlängerungskabel
Das OBD II-Verlängerungskabel besteht aus elastischem thermoplastischem TPU-Material für hohe Elastizität, Flexibilität und Festigkeit.
Protokoll / Stromversorgung / Erdungszugang
Die relevanten DLC-Pins werden freigelegt, sodass ein kompatibler Scanner, ein Multimeter oder ein Oszilloskop das Kommunikationsverhalten, die Versorgungsspannung und den Spannungsabfall an Masse im definierten Fahrzeugzustand messen kann. Die Basiseinheit führt diese Messungen nicht selbst durch.
Zugang zu externen Instrumentenstiften
Die Basisversion ermöglicht den direkten Zugriff auf Signal-, Versorgungs- und Masseanschlüsse. Verwenden Sie den Fahrzeugschaltplan und externe Testgeräte, um die Schaltung zu messen und zu interpretieren.
Messgrenze
Verwenden Sie die leicht zugänglichen 16-poligen Breakout-Buchsen der Basic-Box mit einem externen Messgerät oder Oszilloskop, um Spannung, Wellenformen, Massebelastung und Busaktivität zu überprüfen; Basic verfügt über keine eingebauten LED-Anzeigen oder Spannungsanzeige.
3 Jahre Garantieunterstützung
Hauptgerät: 3 Jahre Garantie. Standardzubehör: 1 Jahr Garantie. Garantierichtlinie.
Anleitung zur Verwendung
Verbinden Sie den Scanner und die externen Testgeräte.
Identifizieren Sie den Schaltkreis
Verwenden Sie den korrekten Fahrzeugverdrahtungsplan, um die Funktionen der DLC-Pins, die zu erwartende Spannung, die Masse, das Netzwerk und die sichere Testmethode zu ermitteln.
Prüfen und Verbinden
Bei Fahrzeug im erforderlichen Zustand den DLC prüfen und die Breakout-Box anschließen, ohne die Pins mit Gewalt oder Rückwärtseinführung zu bearbeiten.
Stromversorgung und Erdung prüfen
Vor der Interpretation der Kommunikationsaktivität sollten die Stromversorgung und die Erdung des Steckers mit einem geeigneten Messgerät überprüft werden.
Beobachten und Messen
Halten Sie den Scanner bei Bedarf in der Leitung und verwenden Sie Testbuchsen mit dem entsprechenden Multimeter oder Oszilloskop.
Ergebnis protokollieren
Fahrzeugstatus, PIN, Referenz, Spannung oder Wellenform, Scannerergebnis und alle Änderungen beim Entfernen der Box speichern.
Sicherheit & Kompatibilität
Spannung, Last und Pin-Anschlüsse prüfen
Qualifizierte Prüfung auf Stiftebene
Falsche Jumper, Rückspeisungen, Lasten oder Sondenanschlüsse können Fahrzeugnetzwerke und -module beschädigen.
Keine direkten Kurzschlüsse
Pin 16 darf nicht direkt mit den Pins 4 oder 5 kurzgeschlossen werden, und unbekannte Testbuchsen dürfen nicht überbrückt werden.
Externe Lastgrenze
Externe Lastgeräte dürfen 1 A nicht überschreiten.
Externe Messung erforderlich
Die Basisversion ermöglicht den Zugriff auf die Pins, verfügt jedoch nicht über eine integrierte LED- oder Spannungsanzeige. Für elektrische Messungen werden der korrekte Schaltplan, ein Messgerät oder Oszilloskop, ein Referenzpunkt und der Fahrzeugzustand benötigt.
Notstromversorgung
Externe Stromversorgung nur bei bestätigter Schaltung und Fahrzeugprozedur verwenden; es handelt sich nicht um ein universelles Programmiernetzteil.
Kein 120-Ω-Modus
Die Basisversion beinhaltet nicht den zuschaltbaren 120-Ω-Serienwiderstandsmodus.
Pflege- und Sicherheitshinweise
Dieses Produkt wird direkt an die Fahrzeugdatenverbindung angeschlossen. Unsachgemäße Verwendung kann das Kommunikationssystem oder zugehörige Schaltkreise beschädigen. Brechen Sie die Verwendung ab, wenn Sie den Schaltkreis oder die Funktionsweise nicht verstehen. Überbrücken Sie keine unbekannten Schaltkreise und schließen Sie die Pins 16, 4 und 5 nicht kurz.
Ergebnisse
PIN-Zugriff in messbare Beweise umwandeln
Strom und Masse
Erfassen Sie die gemessenen Versorgungsspannungen und Spannungsabfälle/Massespannungen unter der definierten Last und dem definierten Fahrzeugzustand.
Kommunikationsaktivität
Das Verhalten eines kompatiblen Scanners wird aufgezeichnet und die entsprechende Messung mit einem externen Messgerät oder Oszilloskop am identifizierten Pin erfasst, bevor eine Kommunikationsabfrage durchgeführt wird.
Durchleitungsvergleich
Vergleichen Sie die Scannerkommunikation mit einer direkten Verbindung und mit der Breakout-Box in der Leitung, um durch die Konfiguration bedingte Änderungen zu erkennen.
Netzwerkdiagnose
Die Interpretation von Widerstand, Vorspannung, Wellenform, Abschluss und Modulisolation erfolgt ausschließlich über das fahrzeugspezifische Netzwerkverfahren.

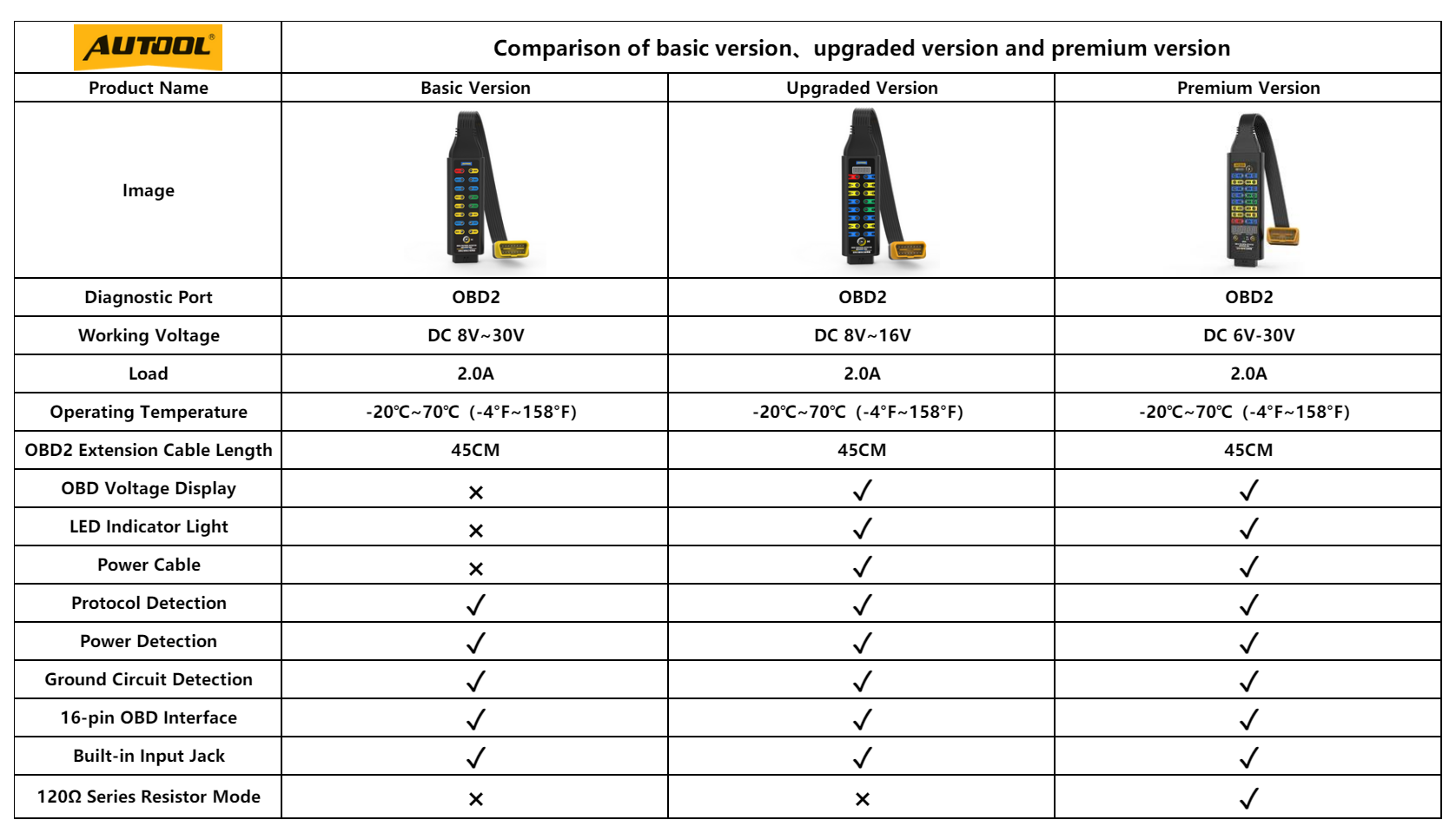

Modellvergleich
Zugriffs-, Anzeige- und Indikatorfunktionen auswählen
Modellleitfaden
Wählen Sie ein oder mehrere Modelle aus. Die Basisversion ist standardmäßig ausgewählt.
| Produktname | Basisversion | Verbesserte Version | Premium-Version |
|---|---|---|---|
| Anschluss- und Betriebsgrenzen | |||
| Diagnoseanschluss |
OBD2
|
OBD2
|
OBD2
|

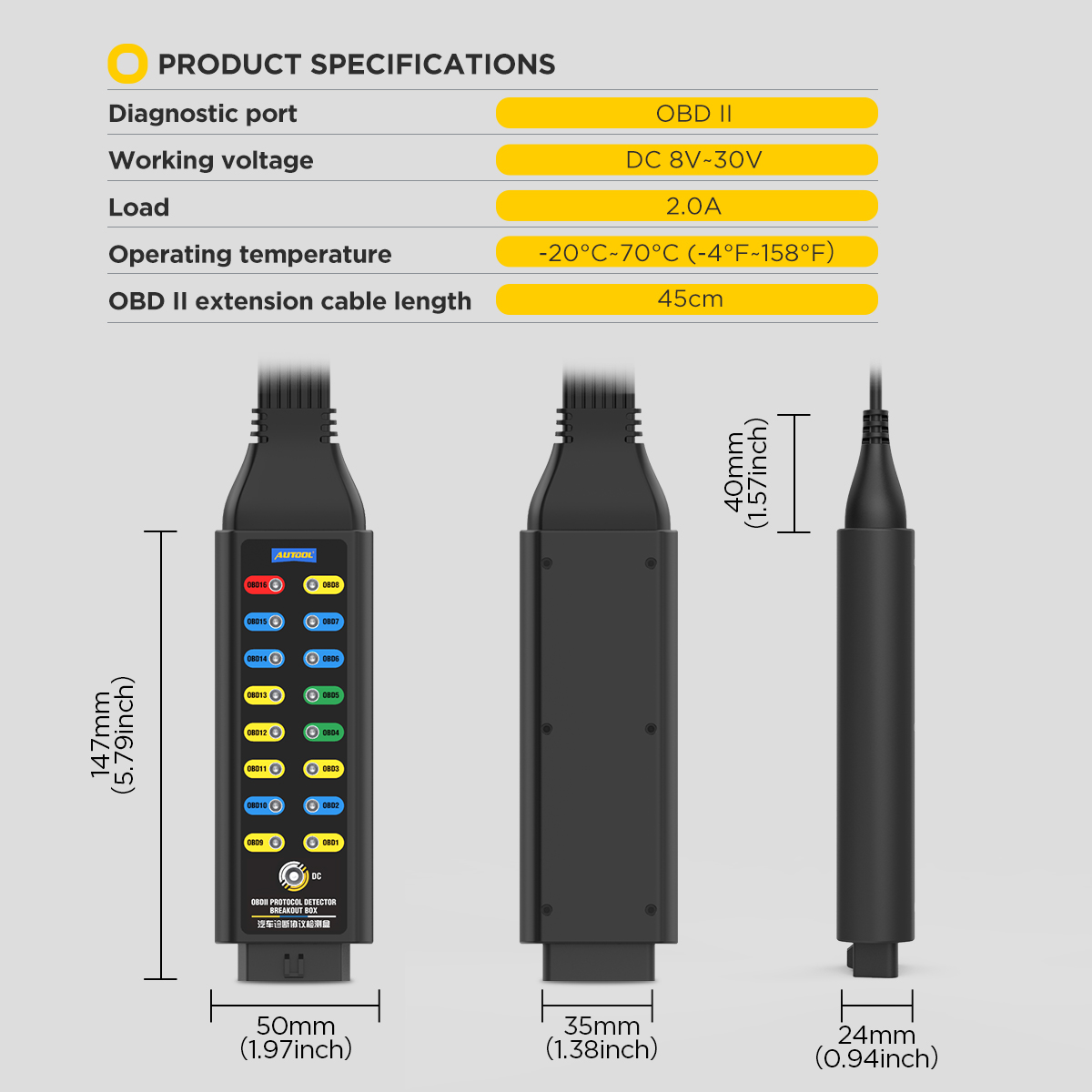

| Betriebsspannung |
DC 8V~30V
|
DC 8V~16V
|
DC 6V-30V
|
| Last |
2,0 A Nennstrom; die externe Last darf 1 A nicht überschreiten.
|
2,0 A Nennstrom; die externe Last darf 1 A nicht überschreiten.
|
2,0 A Nennstrom; die externe Last darf 1 A nicht überschreiten.
|
| Betriebstemperatur |
-20℃~70℃(-4°F~158°F)
|
-20℃~70℃(-4°F~158°F)
|
-20℃~70℃(-4°F~158°F)
|
| OBD2 Verlängerungskabellänge |
45 cm
|
45 cm
|
45 cm
|
| Anzeige- und Stromversorgungshardware | |||
| OBD-Spannungsanzeige |
×
|
✓
|
✓
|
| LED-Anzeigenlicht |
×
|
✓
|
✓
|
| Netzkabel |
×
|
✓
|
✓
|
| Eingebaute Eingangsbuchse |
✓
|
✓
|
✓
|
| Zugangsprüfung und Schaltungsprüfung | |||
| Protokollsignaltest Zugriff |
✓
|
✓
|
✓
|
| Leistungserkennung |
✓
|
✓
|
✓
|
| Erdungsschaltungserkennung |
✓
|
✓
|
✓
|
| 16-polige OBD-Schnittstelle |
✓
|
✓
|
✓
|
| 120Ω-Reihenwiderstandsmodus |
×
|
×
|
✓
|
Handbuch & Support
Prüfen Sie Port, Pinbelegung und Werkzeugpassung

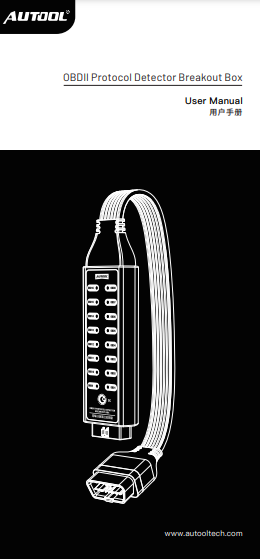

AUTOOL OBD2 Breakout Box – Grundlegendes Benutzerhandbuch
Öffnen Sie das PDF-Handbuch für grundlegende Breakout-Box-Verbindungen, Inline-Scannerzugriff und 16-polige Tests mit Unterstützung für die Sicherheit externer Instrumente und zur Fehlerbehebung.

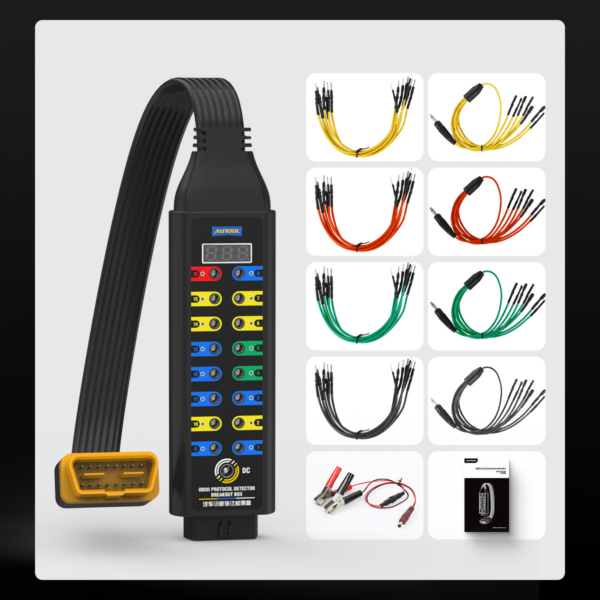

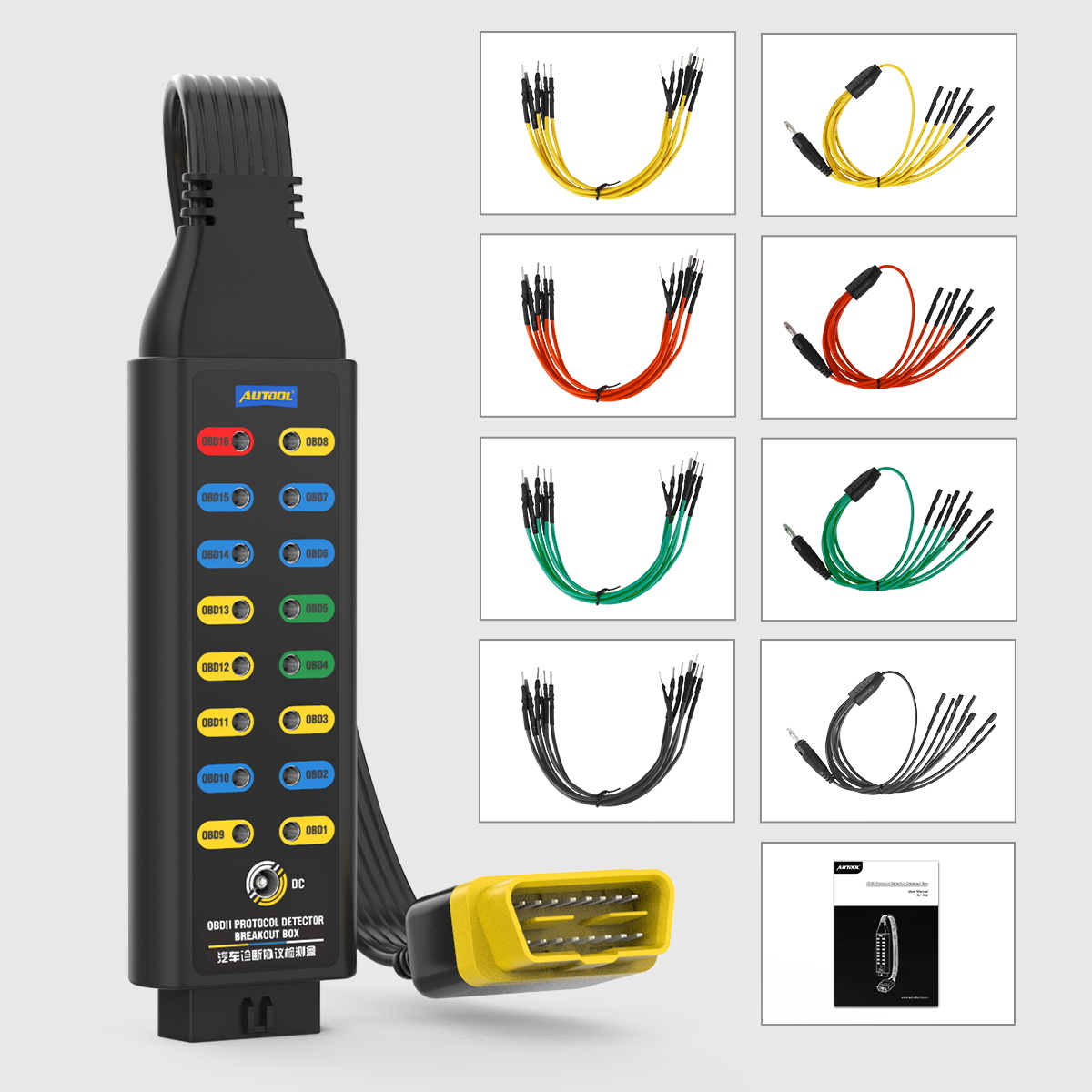

Packungsinhalt
Überprüfen Sie die Basis-Breakout-Box und das mitgelieferte Zubehör
- Grundlegende Breakout-BoxHauptgerät und 45 cm Diagnoseanschluss.
- ZubehörEs sind nur die für die ausgewählte Version abgebildeten Anschlusskabel, das Netzkabel und die Dokumentation enthalten; bitte bestätigen Sie die Option vor der Bestellung.
FAQs
Fragen zu Steckverbinder, Passform und Funktion
Wofür wird die AUTOOL OBD2-Breakout-Box verwendet?
Es ermöglicht den Zugang zu OBD2 Der Diagnoseanschluss ermöglicht es einem kompatiblen Scanner, Multimeter oder Oszilloskop, das Kommunikationsverhalten sowie die Stromversorgungs- und Massebedingungen zu überwachen. Das Basisgerät selbst verfügt über keine LED-Anzeige oder Spannungsanzeige.
Kann ich die Diagnose-Breakout-Box mit einem Multimeter oder Oszilloskop verwenden?
Ja. Die integrierte Testschnittstelle stellt die 16 Anschlussstifte für kompatible Multimeter- oder Oszilloskopleitungen zur Verfügung, wenn ein nicht bestätigtes Signal überprüft werden muss.

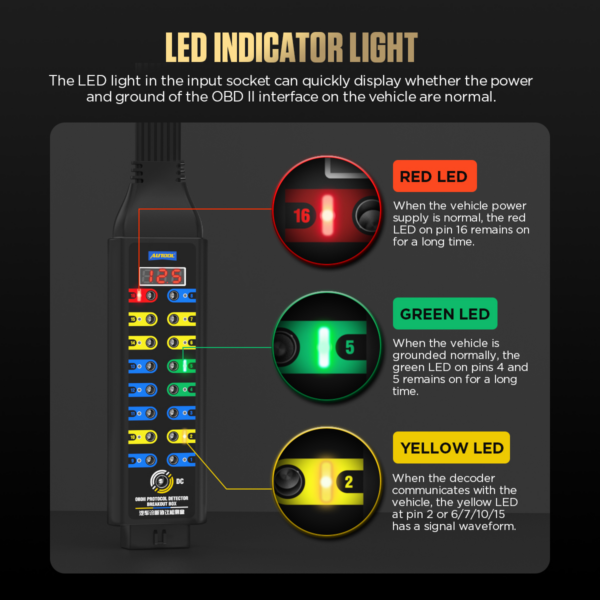

Hat die Basic Version eine OBD-Spannungsanzeige oder LED-Anzeige?
Nein. Laut Vergleichstabelle enthält die Basic Version keine OBD-Spannungsanzeige und keine LED-Kontrollleuchte. Diese Funktionen sind in der Upgraded und Premium Version verfügbar.
Wie hoch ist die Betriebsspannung der Basic Version?
Die Basic Version arbeitet mit DC 8V-30V.
Kann ich es als ECU-Backup-Stromversorgung während des Batteriewechsels verwenden?
Ja. Die DC-Strombuchse unterstützt DC 8V-30V Stromeingang für ECU-Backup-Stromversorgung. Verwenden Sie diese Funktion nur, wenn Fahrzeugschaltung und Bedienung als sicher bestätigt wurden.
Was sollte ich bei der Verwendung vermeiden?
Verwenden Sie keine Jumper, um unbekannte Schaltkreise kurzzuschließen, schließen Sie kein Lastgerät mit mehr als 1A an und schließen Sie Pin 16, Pin 4 oder Pin 5 nicht direkt kurz. Wenn Sie nicht sicher sind, ob ein Vorgang Schäden verursachen kann, stellen Sie die Nutzung des Produkts sofort ein.
Was ist der Unterschied zwischen Basic, Upgraded und Premium?
Basic bietet direkten Zugriff auf die 16OBD2 Pins ohne integrierte LED-Anzeigen oder Spannungsanzeige. Bitte prüfen Sie vor dem Kauf die genaue Teilenummer und den aktuellen Packungsinhalt der von Ihnen gewählten Version.
Ist die Breakout Box ein Diagnosescanner?
Die Basisbox ermöglicht den direkten Zugriff auf die DLC-Pins für Messungen mit einem kompatiblen Scanner, Multimeter oder Oszilloskop. Die Messwerte sind anhand der Fahrzeugstromkreisinformationen und der Testmethode zu interpretieren.
