AUTOOL V86 2.8 mm Two-Way Articulating Engine Borescope
US$3,999.00
- 2.8 mm Zwei-Wege-Sonde
- 720×720 + 4.3-Inch Display
- Einstellbare Sondenbeleuchtung
- Foto, Video + Wiedergabe
- 2.8 mm Zwei-Wege-Sonde: Verwenden Sie eine feine 2.8 mm Sonde, einen 1 m flexiblen Schlauch mit Wolframdraht und 220° Zwei-Wege-Gelenkigkeit, um enge Zugangswege zu inspizieren.
- 720×720 + 4.3-Zoll-Display: Betrachten Sie die Inspektion auf dem integrierten Bildschirm innerhalb des Sichtbereichs von 15–100 mm, ohne Smartphone-App.
- Einstellbare Sondenbeleuchtung: Vier LEDs bieten drei Helligkeitsstufen plus eine Ausschaltstufe; ein Digitalzoom von bis zu 8× vergrößert die Ansicht.
- Foto, Video + Wiedergabe: Fotos oder Videos aufnehmen und ansehen, mit herausnehmbarem TF-Speicher bis 32 GB.
- Ungefähr 6 Stunden: Der wiederaufladbare Akku mit 3500 mAh ermöglicht bei vollständiger Ladung etwa sechs Stunden Dauerbetrieb.
- 2.8 mm Zwei-Wege-Sonde: Verwenden Sie eine feine 2.8 mm Sonde, einen 1 m flexiblen Schlauch mit Wolframdraht und 220° Zwei-Wege-Gelenkigkeit, um enge Zugangswege zu inspizieren.
- 720×720 + 4.3-Zoll-Display: Betrachten Sie die Inspektion auf dem integrierten Bildschirm innerhalb des Sichtbereichs von 15–100 mm, ohne Smartphone-App.
- Einstellbare Sondenbeleuchtung: Vier LEDs bieten drei Helligkeitsstufen plus eine Ausschaltstufe; ein Digitalzoom von bis zu 8× vergrößert die Ansicht.
- Foto, Video + Wiedergabe: Fotos oder Videos aufnehmen und ansehen, mit herausnehmbarem TF-Speicher bis 32 GB.
- Ungefähr 6 Stunden: Der wiederaufladbare Akku mit 3500 mAh ermöglicht bei vollständiger Ladung etwa sechs Stunden Dauerbetrieb.
- 3-Jahre Garantie Hauptgerät 3 Jahre · Zubehör 1 Jahr
- 90 Tage Rückgaberecht Umtauschberechtigt innerhalb von 90 Tagen
- Offizieller Shop Originalprodukte · Direkter Support
AUTOOL V86 · 2.8 mm Zwei-Wege-Gelenk-Endoskop
Fein zugängliche Stellen mit einer 2.8-mm-Sonde erreichen
Prüfen Sie enge Motor-, Rohr- und Gerätehohlräume mit dem 2.8 mm Sondenkopf des V86, dem 1 m flexiblen Schlauch und der Zweiwege-220°-Lenkung. Betrachten Sie die Inspektion auf dem integrierten 4.3-Zoll-Display ohne Smartphone, passen Sie die Beleuchtung an der Sonde an und speichern Sie Fotos oder Videos zur späteren Ansicht. Ein Magnetfuß ermöglicht freihändige Positionierung bei geeigneten Inspektionen.
- 2.8 mm Zwei-Wege-Sonde
- 720×720 Bildgebung
- 4.3-Zoll eigenständiger Bildschirm
- 15–100 mm Sichtbereich
- Foto- und Videoaufnahme
Wichtigste Merkmale
Zwei-Wege-220°-Motorinspektionskamera mit 2.8 mm Sonde
Sonde an die Öffnung anpassen
Die 2.8 mm lange Sonde und der 1 m lange flexible Schlauch bieten eine definierte Zugriffsgröße und Reichweite. Prüfen Sie die komplette Spitze und den Drehraum am tatsächlichen Zugangsweg.
Zweiwege-Gelenk
Führen Sie die Sonde mit der Zweiwege-Steuerung. Die 220°-Schwenkspezifikation beschreibt den Lenkbereich.
Eigenständiges 4.3-Zoll-Display
Sehen Sie sich die Live-Inspektion auf dem integrierten Farbbildschirm an, ohne eine Handy-App zu installieren oder ein separates mobiles Display zu verwenden.
720×720 Bildgebung
Die Kamera nimmt 720×720-Bilder mit einem OCHFA10-Sensor und einer angegebenen Auflösung von 520,000 Pixeln auf. Die Bildqualität hängt weiterhin von Zielabstand, Beleuchtung und Oberflächenbeschaffenheit ab.
15–100 mm Sichtbereich
Ein Blickwinkel von 90° und eine Schärfentiefe von 15–100 mm helfen, die Optik auf das Ziel abzustimmen. Halten Sie die Oberfläche in einem klaren Sichtbereich.
Einstellbare Sondenbeleuchtung
4 LEDs bieten drei Helligkeitsstufen sowie eine Aus-Einstellung. Passen Sie die Beleuchtung an, um dunkle Bereiche oder Reflexionen zu reduzieren.
Bis zu 8× Digitalzoom
Nutzen Sie bis zu 8× Digitalzoom, um erfasste Details auf dem Display zu vergrößern; stellen Sie Schärfe und Beleuchtung vor dem Zoomen ein, um das klarste Bild zu erhalten.
Foto, Video und Wiedergabe
Nutzen Sie die Auslösetaste am Griff, um Fotos oder Videos aufzunehmen, und sehen Sie die Dateien anschließend mit Wiedergabe- und Bilddrehfunktionen durch.
Abnehmbarer TF-Speicher
Der herausnehmbare TF-Kartenslot unterstützt bis zu 32 GB. Bewahren Sie originale Fotos und Videoaufnahmen auf und prüfen Sie die mitgelieferte Karte anhand des gewählten Pakets.
Magnetische Positionierung
Befestigen Sie den Magnetfuß an einer geeigneten eisenhaltigen Oberfläche, um die Positionierung beim Führen der Sonde zu unterstützen.
Flexibler Schlauch mit Wolframdraht
Der flexible Schlauch aus Wolframdraht mit 1 m und einem ungefähren Biegeradius von 32 mm bestimmen die Sondenbaugruppe. Vermeiden Sie den Betrieb in aufgewickeltem Zustand oder gewaltsames Biegen.
Spezifikation zur Lebensdauer der Gelenkbewegung
Die Gelenkspezifikation liegt bei etwa 20,000 Zyklen. Die tatsächliche Lebensdauer hängt von den Bedingungen und der Handhabung ab; sie ist keine Garantie für eine feste Anzahl von Fahrzeugprüfungen.
Wiederaufladbare Stromversorgung
Ein 3.7 V / 3500 mAh Akku ermöglicht unter den in der Anleitung genannten Bedingungen etwa sechs Stunden Dauerbetrieb. Verwenden Sie die angegebene Ladeversorgung mit DC 5 V / 1 A.
14-Language Menu
Wählen Sie Englisch, Chinesisch (vereinfacht oder traditionell), Französisch, Spanisch, Deutsch, Tschechisch, Portugiesisch, Japanisch, Koreanisch, Russisch, Niederländisch, Türkisch oder Polnisch.
Sondenschutz und Abschaltung bei Überhitzung
Die Sonde ist mit IP67 geschützt, und das Gerät schaltet ab, wenn seine Temperatur die Schutzschwelle von 85 °C überschreitet. Halten Sie das Hauptgerät trocken und beachten Sie die separaten Betriebsbedingungen im Handbuch.
3 Jahre Garantie-Support
Hauptgerät: 3 Jahr Garantie. Standardzubehör: 1 Jahr Garantie. Garantierichtlinie.
So geht's
Einführen, Einsetzen, Lenken, Aufzeichnen und Herausziehen
Das Prüfziel festlegen
Identifizieren Sie das Fahrzeug, das Symptom, den Einstiegspunkt und die Oberfläche, die Sie sehen müssen. Bestätigen Sie, dass die V86-Sonde und der Sichtbereich für diesen Weg geeignet sind.
Ausrüstung prüfen
Prüfen Sie Spitze und Kabel, laden Sie das Gerät auf, kontrollieren Sie Lenkung und Beleuchtung und vergewissern Sie sich, dass Fotos oder Videos gespeichert werden können.
Fahrzeug vorbereiten
Folgen Sie dem Fahrzeug-Serviceverfahren, um bewegliche und spannungsführende Teile zu isolieren, den Inspektionsbereich abzukühlen und einen sauberen Zugangspunkt vorzubereiten.
Führen und beleuchten
Führen Sie die Sonde vorsichtig ein und beobachten Sie dabei das Live-Bild. Nutzen Sie die Lenksteuerung und Beleuchtung, um das Ziel in den vorgegebenen klaren Sichtbereich zu bringen; erzwingen Sie niemals eine Biegung.
Ergebnisse festhalten
Erfassen Sie das Ziel aus aussagekräftigen Blickwinkeln und identifizieren Sie die Komponente, den Einstiegspunkt und die Blickrichtung. Halten Sie unsichere Beobachtungen von bestätigten Schlussfolgerungen getrennt.
Entnehmen und Aufbewahren
Setzen Sie die Messspitze wie angewiesen zurück, ziehen Sie sie vorsichtig heraus und prüfen Sie, ob die Sonde unbeschädigt ist. Reinigen, trocknen und lagern Sie sie gemäß der Bedienungsanleitung des Modells und prüfen Sie anschließend die Dateien anhand der Fahrzeugdiagnosebelege.
Sicherheit & Kompatibilität
Fine-Probe-Passung, Arbeitsabstand und Temperatur bestätigen
Den Zugangsweg abstimmen
Passen Sie die komplette Sondenspitze und den Biegeweg an die engste Öffnung und den verfügbaren Drehraum an. Nur für industrielle Inspektionen; verwenden Sie das Gerät niemals für medizinische Untersuchungen oder Untersuchungen am menschlichen Körper.
Ein abgekühltes, isoliertes Fahrzeug prüfen
Vermeiden Sie unbeabsichtigte Motorbewegungen und elektrischen Betrieb. Beachten Sie den Betriebsbereich von −10 °C bis 50 °C gemäß Handbuch des V86 und lassen Sie den Prüfbereich vor dem Einführen abkühlen. Die Abschaltschwelle von 85 °C ist eine Schutzgrenze, keine normale Arbeitstemperatur.
Sonde und Haupteinheit schützen
IP67 gilt für die angegebene Sonde, nicht für den Bildschirm oder den Griff. Bestätigen Sie zulässige Flüssigkeiten und Kontaktbedingungen separat; leiten Sie aus der IP-Schutzart keine Öl-, Kraftstoff- oder Lösemittelverträglichkeit ab.
Kraftloses Abziehen
Halten Sie den Schlauch beim Lenken gerade und stellen Sie den Regelknopf vor dem Herausziehen der Sonde auf Neutral. Stoppen Sie bei spürbarem Widerstand; folgen Sie dem Handbuch des Modells und dem Fahrzeugverfahren, statt stärker zu ziehen.
Die Prüfnachweise sichern
Notieren Sie den Eintrittspunkt, die Komponente, die Blickrichtung und alle Bereiche, die Sie nicht prüfen konnten. Ziehen Sie das Fahrzeugverfahren und ergänzende Tests heran, bevor Sie eine Reparaturentscheidung treffen.
Laden bei der angegebenen Spannung
Verwenden Sie DC 5 V / 1 A zum Laden. Beachten Sie das Handbuch zum Umgang mit Kabeln und Batterie.
Prüfergebnisse
Bewertungsbilder nach Richtung und Prüfstelle
Zustand visuell dokumentieren
Erfassen Sie die Position und sichtbare Ablagerungen, Spuren, Flüssigkeit oder Fremdmaterial und vergleichen Sie das Bild anschließend mit den zutreffenden Serviceinformationen.
Fokus, Licht und Richtung erneut prüfen
Ist das Bild unklar, passen Sie Zielabstand und Helligkeit an, reinigen Sie die Linse wie angewiesen und vergleichen Sie einen anderen Blickwinkel. Eine Spiegelung oder ein Schatten kann einem Defekt ähneln.
Prüfansicht speichern
Speichern Sie das Originalbild oder -video mit der Komponente und Blickrichtung und prüfen Sie zusätzliche Winkel, wo die Abdeckung unvollständig ist.
Wählen Sie den nächsten Test
Verwenden Sie OEM-Referenzbilder und das zutreffende Diagnoseverfahren. Kompression, Leck-down, weitere Messungen oder eine Demontage können weiterhin erforderlich sein, wenn das Bild keine eindeutige Aussage zulässt.
Modelle vergleichen
Fine-Probe-Zugang, Bildgebung und Lenkung vergleichen
Modellübersicht
Wählen Sie ein oder mehrere Modelle. V86 ist standardmäßig ausgewählt.
| Produktname | V80 | V81 | V82 | V83 | V85 | V86 |
|---|---|---|---|---|---|---|
| Anzeige und Kamera | ||||||
| Anzeigedisplay | 4.3-Zoll-Standalone-Display | 4.3-Zoll-Standalone-Display | 4.3-Zoll-Standalone-Display | 4.3-Zoll-Standalone-Display | 4.3-Zoll-Standalone-Display | 4.3 Zoll |
| Kameraauflösung | 1920×1080 | 1280×720 | 1920×1080 | 1280×720 | 1920×1080 | 720x720P |
| Aufbewahrung, Gelenk und Schlauch | ||||||
| Speicherkarte | Abnehmbare TF-Karte, bis zu 32 GB | Abnehmbare TF-Karte, bis zu 32 GB | Abnehmbare TF-Karte, bis zu 32 GB | Abnehmbare TF-Karte, bis zu 32 GB | Abnehmbare TF-Karte, bis zu 32 GB | 32GB |
| Gelenkradius | Ca. 32 mm | Ca. 32 mm | Ca. 32 mm | Ca. 32 mm | Ca. 32 mm | Ca. 32 mm |
| Lebensdauer der Gelenkung | Etwa 20,000 Zyklen | Etwa 20,000 Zyklen | Etwa 20,000 Zyklen | Etwa 20,000 Zyklen | Etwa 20,000 Zyklen | Etwa 20,000 Zyklen |
| Lenkrichtungen | Zwei-Wege | Zwei-Wege | Vierfach | Vierfach | Vierfach | Zwei-Wege |
| Material des flexiblen Schlauchs | Flexibler Schlauch aus Edelstahlgeflecht | Flexibler Schlauch aus Edelstahlgeflecht | Flexibler Schlauch aus Edelstahlgeflecht | Flexibler Schlauch aus Edelstahlgeflecht | Flexibler Schlauch aus Edelstahlgeflecht | Flexibler Schlauch mit Wolframdraht |
| Länge des flexiblen Schlauchs | 1 m Schlauch | 1 m Schlauch | 1 m Schlauch | 1 m Schlauch | 1 m Schlauch | 1m |
| Optik und Schutz | ||||||
| Objektdurchmesser | 6.25 mm | 5 mm | 6.25 mm | 5 mm | 3.95 mm | 2.8mm |
| Bildsensor | 1/9″CMOS | 1/9″CMOS | 1/9″CMOS | 1/9″CMOS | 1/9″CMOS | OCHFA10 |
| Auflösung | 2 Megapixel | 1 Megapixel | 2 Megapixel | 1 Megapixel | 2 Megapixel | 520,000 |
| Blickwinkel | 90° | 90° | 90° | 90° | 90° | 90° |
| Schärfentiefe | 15-100 mm | 15-100 mm | 15-100 mm | 15-100 mm | 15-100 mm | 15-100 mm |
| Übertemperaturschutz der Linse | Das Gerät schaltet automatisch ab, wenn die Temperatur 85°C überschreitet. | Das Gerät schaltet automatisch ab, wenn die Temperatur 85°C überschreitet. | Das Gerät schaltet automatisch ab, wenn die Temperatur 85°C überschreitet. | Das Gerät schaltet automatisch ab, wenn die Temperatur 85°C überschreitet. | Das Gerät schaltet automatisch ab, wenn die Temperatur 85°C überschreitet. | Das Gerät schaltet automatisch ab, wenn die Temperatur 85°C überschreitet. |
| Verstellbare LED-Leuchten | 6 | 8 | 6 | 8 | 6 | 4 |
| Wasserdichtigkeitsklasse des Objektivs | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
| Sprache, Leistung und Komfortfunktionen | ||||||
| Sprachen | 14 Typen | 14 Typen | 14 Typen | 14 Typen | 14 Typen | 14 Typen |
| Batteriekapazität | 3.7V/3500mAh | 3.7V/3500mAh | 3.7V/3500mAh | 3.7V/3500mAh | 3.7V/3500mAh | 3.7V/3500mAh |
| Ladespannung | DC5V*1A | DC5V*1A | DC5V*1A | DC5V*1A | DC5V*1A | DC5V*1A |
| Magnetisches Design | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 8× digitaler Zoom | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Handbuch & Downloads
Handbuch für Lenkung und sicheres Herausziehen verwenden

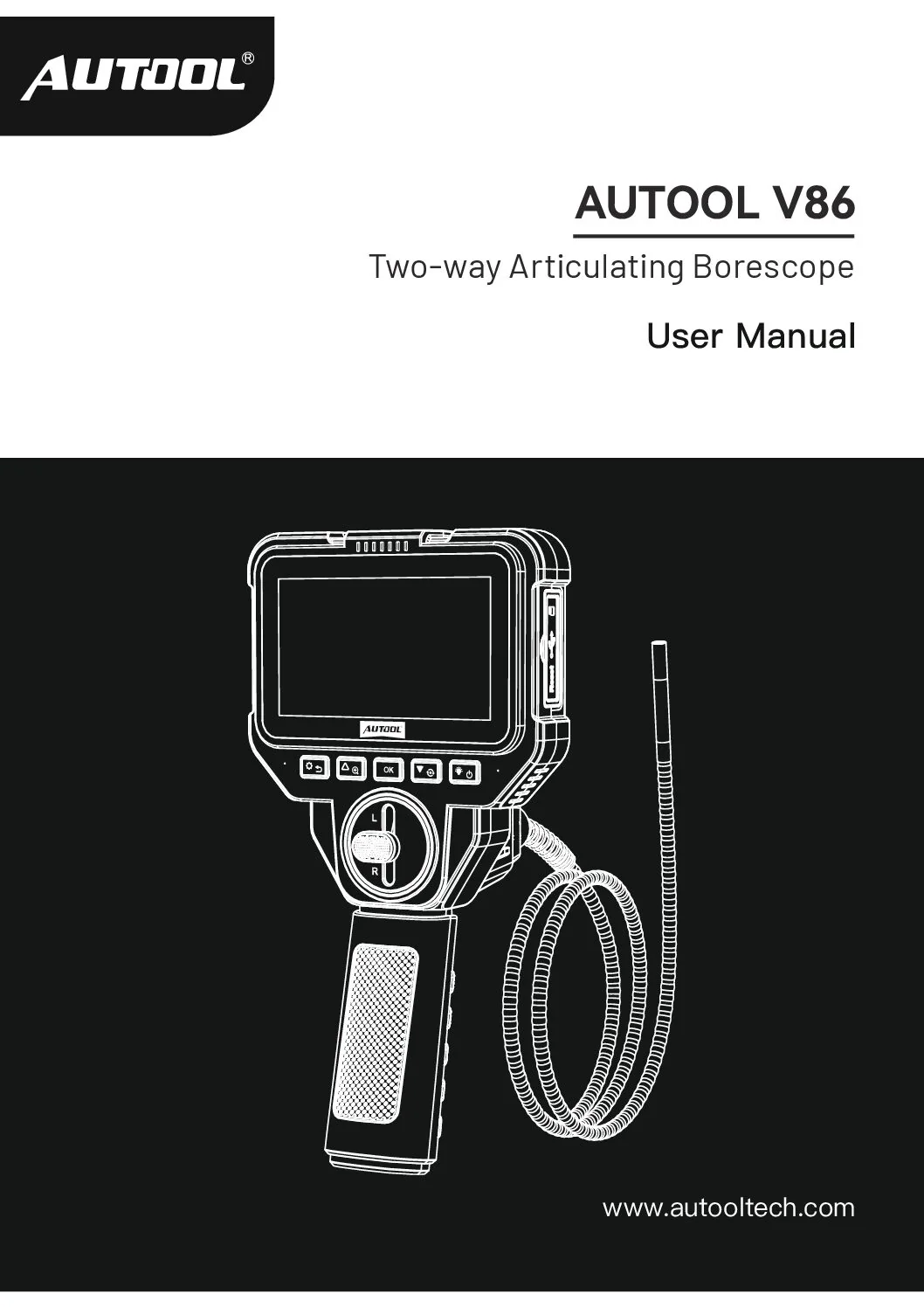

AUTOOL V86 Bedienungsanleitung
Öffnen Sie das PDF-Handbuch für den Zugang zur schmalen Sonde des AUTOOL V86, die Zweiwegelenkung, Anzeige- und Beleuchtungssteuerung, Aufzeichnung, das sichere Herausziehen, das Laden und die Fehlerbehebung.
Paket

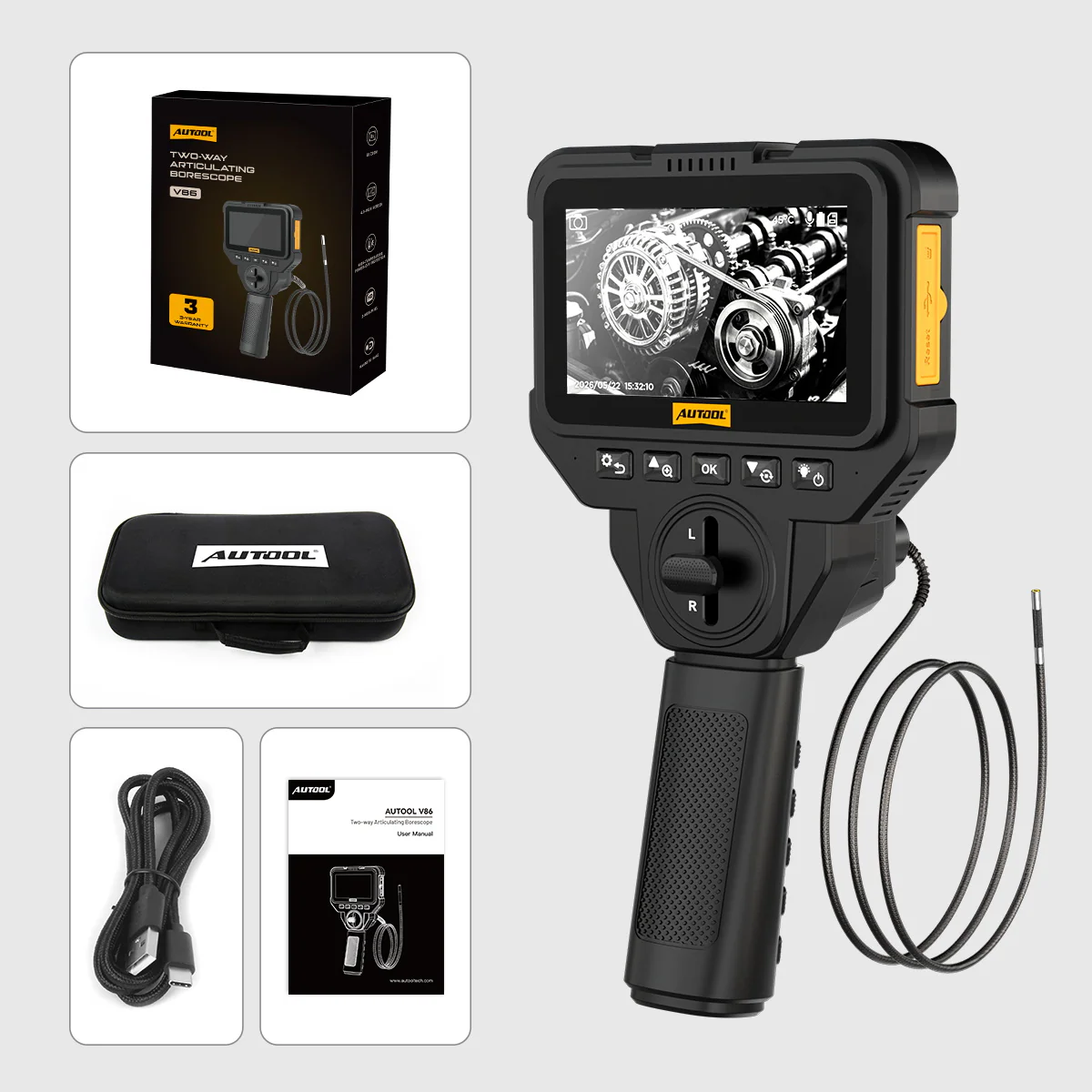

Lieferumfang
- HauptgerätAUTOOL V86 Borescope mit 2.8 mm lenkbarer Sonde und integriertem Bildschirm.
- TransportkofferAUTOOL Aufbewahrungskoffer.
- LadekabelUSB-Ladekabel.
- BedienungsanleitungV86 Anleitung.
- EinzelhandelsverpackungAUTOOL V86 Einzelhandelsverpackung.
FAQs
Fine-Probe-Zugang und Fragen zur Zweiwege-Lenkung
Benötigt V86 ein Telefon oder eine App?
Nein. Das integrierte 4.3-Zoll-Display ermöglicht Live-Anzeige, Wiedergabe von Aufnahmen und Gerätesteuerung.
Passt die Sonde in jede Motoröffnung?
Der Sondendurchmesser beträgt 2.8 mm; bestätigen Sie die Spitzengeometrie, den Einführweg, den Drehraum und den Zielabstand für die Prüfstelle.
Was bedeutet die Angabe zur Gelenkigkeit?
Zweifach bezeichnet die verfügbaren Lenkrichtungen. Der Wert 220° ist der angegebene Lenkbereich.
Kann ich einen heißen Motor inspizieren?
Kühlen und isolieren Sie das Fahrzeug gemäß dem geltenden Verfahren. Die Abschaltung bei 85°C ist ein Schutzwert, keine Angabe für den Dauerbetrieb.
Ist das gesamte Gerät wasser- oder öldicht?
Nein. IP67 ist eine Schutzart für die Messspitze. Halten Sie das Hauptgerät trocken und prüfen Sie die zulässigen Flüssigkeiten und Kontaktbedingungen im Handbuch.
Zeigt der 8× Zoom mehr optische Details?
Der digitale Zoom vergrößert das aufgenommene Bild zur Kontrolle. Stellen Sie Fokus, Abstand und Beleuchtung vor dem Zoomen ein, da der Zoom keine Details zurückholen kann, die nicht aufgenommen wurden.
Wie bewahre ich Prüfnachweise auf?
Speichern Sie das originale Foto oder die Videoaufnahme auf kompatiblem TF-Speicher und exportieren Sie es zur Prüfung. Erfassen Sie Fahrzeug oder Arbeitsauftrag, Bauteil, Eintrittspunkt, Blickrichtung und etwaige Grenzen.
Was sollte ich tun, wenn die Sonde sich nicht herausziehen lässt?
Ziehen Sie nicht weiter. Führen Sie die Spitze wie angewiesen über die Steuerung zurück und befolgen Sie die Modell- und Fahrzeugverfahren. Starten Sie den Motor nicht mit eingeführter Sonde.
Kann das Bild die Ursache allein diagnostizieren?
Das Bild ist der visuelle Nachweis von der geprüften Stelle. Verwenden Sie Referenzbilder und die vorgeschriebenen unterstützenden Tests, bevor Sie sich für eine Reparatur entscheiden.
Was sollte ich bei der Bestellung bestätigen?
Bestätigen Sie das genaue Modell, die mitgelieferte Speicherkarte und das Zubehör, die Ladeanforderungen, die regionale Garantie und die Reparaturregelungen.
