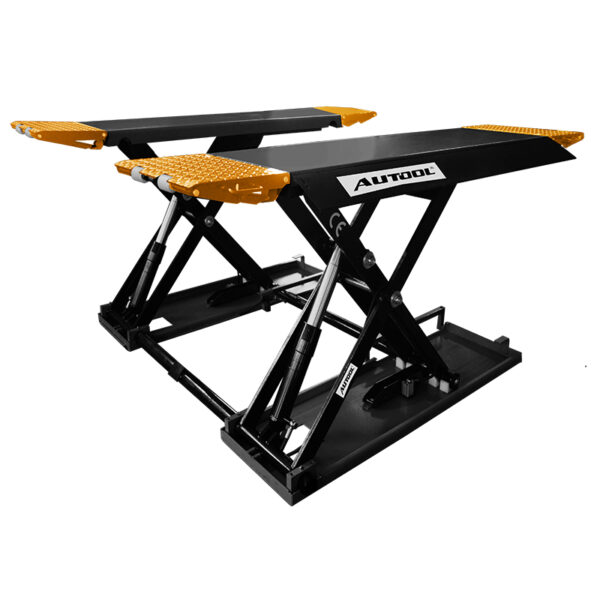

AUTOOL ATL-3.6SU 3600 kg:n matalaprofiilinen täysnostava saksinostin
US$3,899.00
- 3 600 kg matalanosto
- 1 480–2 090 mm jatkettava lava
- Synkronoitu hydraulinen turvallisuus
- 24 V:n ohjauspiiri
- 3 600 kg matalanosto: Nosta jopa 3 600 kg:n kuormia 110 mm:n alkukorkeudesta 1 880 mm:n nostokorkeuteen.
- 1 480–2 090 mm:n jatkettava lava: Laajenna alustaa 1 480 mm:stä 2 090 mm:iin tukeaksesi laajempaa akselivälivalikoimaa.
- Synkronoitu hydraulinen turvallisuus: Kaksoissynkronoidut hydrauliikkajärjestelmät toimivat hydraulisilla lukoilla ja kolmella mekaanisella turvalaitteella.
- 24 V:n ohjauspiiri: Käytä nostoa ja laskua 24 V:n pienjänniteohjauspiirin kautta.
- 3 600 kg matalanosto: Nosta jopa 3 600 kg:n kuormia 110 mm:n alkukorkeudesta 1 880 mm:n nostokorkeuteen.
- 1 480–2 090 mm:n jatkettava lava: Laajenna alustaa 1 480 mm:stä 2 090 mm:iin tukeaksesi laajempaa akselivälivalikoimaa.
- Synkronoitu hydraulinen turvallisuus: Kaksoissynkronoidut hydrauliikkajärjestelmät toimivat hydraulisilla lukoilla ja kolmella mekaanisella turvalaitteella.
- 24 V:n ohjauspiiri: Käytä nostoa ja laskua 24 V:n pienjänniteohjauspiirin kautta.
- 3 vuoden takuu Pääyksikkö 3 vuotta · Lisävarusteet 1 vuosi
- 90 päivän palautusoikeus Oikeutetut palautukset 90 päivän kuluessa
- Virallinen myymälä Alkuperäiset tuotteet · Suora tuki
AUTOOL ATL-3.6SU · 3 600 kg:n erittäin matala saksilava
Reach matalarunkoiset, pitkän akselivälin ajoneuvot
Yletä matala- ja pitkäakselivälisiin ajoneuvoihin 110 mm:n nousukorkeuden ja laajennettavien ohjausramppien avulla. Tämä 3 600 kg:n ultramatala saksilava yhdistää synkronoidun kaksoishydrauliikan ja alumiiniteräksestä valmistetun X-rungon alustan tarkastusta, renkaiden ja jarrujen huoltoa sekä alustan korjausta varten.
- 3 600 kg nimelliskantavuus
- 110 mm:n sisääntulokorkeus
- 1 480–2 090 mm:n korit
- Nostokorkeus 1 880 mm
- Synkronoitu kaksoishydrauliikka
Tärkeimmät ominaisuudet
110 mm sisäänkäynti ja jatkettava ramppi pareittain
110 mm:n erittäin matala sisäänkäynti
Vain 110 mm:n lähtökorkeus tekee nostimesta sopivan erittäin matalien alustojen ajoneuvoille ja helpottaa ajoneuvoon pääsyä.
Italialainen tekniikka
Edistyksellinen italialainen muotoilu ja ammattitaito takaavat erinomaisen suorituskyvyn, vakaan toiminnan ja ammattimaisen rakennuslaadun.
Kaksoissynkronoidut hydrauliikkajärjestelmät
Varustettu kaksoissynkronoiduilla hydrauliikkajärjestelmillä, hydraulisilla lukoilla ja kolminkertaisilla mekaanisilla turvalaitteilla. Automaattinen lukituksen avautuminen laskeutumisen aikana parantaa käyttöturvallisuutta.
24 V:n turvaohjauspiiri
24 V:n turvaohjauspiiri tarjoaa turvallisen, luotettavan ja vähemmän riskialttiiden toiminnan työpajaympäristöissä.
Tarkkuushydrauliset sylinterit
Hydraulisylinterit valmistetaan suurnopeuksisilla täysautomaattisilla CNC-sorveilla. Sylinteriputket kiillotetaan valssaustekniikalla kestävyyden, samankeskisyyden, tiiviyden ja pinnanlaadun parantamiseksi.
Premium-tiivisteet ja venttiilit
Japanilaiset/italialaiset tiivisteet, italialaiset kuulaventtiilit ja hydraulinen rikkoutumissuoja parantavat hydraulijärjestelmän luotettavuutta.
Laser- ja CNC-leikkaustekniikka
Laser- ja CNC-leikkaustekniikka takaa tarkat mitat, sileät reunat ja erinomaisen pinnanlaadun tärkeimmille rakenneosille.
Vahva X-runkorakenne
X-runko on valmistettu ensiluokkaisesta seosteräksestä ja laserleikattu, mikä takaa erinomaisen lujuuden, korroosionkestävyyden ja muodonmuutoksen kestävyyden.
Laajennettavat ohjausrampit
Laajennettavat ohjausrampit sopivat laajemmalle valikoimalle pitkän akselivälin ajoneuvoja ja voivat toimia myös jatkolevyinä ajoneuvon tuen parantamiseksi.
Kestävä pintakäsittely
Hiekkapuhdistus ja korkean lämpötilan pulverimaalaus takaavat korroosionkestävyyden, pinnan kestävyyden ja pidemmän käyttöiän.
Kulutusta kestävät laakerit
Kulumista kestävät laakerit on asennettu kaikkiin nivelpisteisiin kitkan vähentämiseksi ja kokonaiskäyttöiän pidentämiseksi.
Valinnaiset turvaominaisuudet
Lisävarusteena voidaan valita infrapunavaaitustunnistin ja jalkasuojaimet laskeutumisen aikana käyttöturvallisuuden parantamiseksi.
Työpajasovellukset
ATL-3.6SU Auton saksilava yhdistää 110 mm:n lähtökorkeuden ja 3 600 kg:n nostokapasiteetin synkronoituihin hydraulijärjestelmiin ja laajennettaviin ohjausramppeihin.
Matalarunkoiset ajoneuvot
110 mm:n lähtökorkeus auttaa matalarunkoisia ajoneuvoja pääsemään nostimeen helpommin.
Pitkän akselivälin ajoneuvot
Laajennettavat ohjausrampit ja 1480–2090 mm:n laituripituus tukevat laajempaa valikoimaa pitkän akselivälin ajoneuvoja.
Ammattimaiset autokorjaamot
3600 kg:n nostokapasiteetti, 1880 mm:n nostokorkeus ja vahva X-runko tekevät siitä sopivan usein toistuvaan korjaamokäyttöön.
Tarkastus- ja huoltotyöt
Soveltuu alustan tarkastukseen, renkaiden huoltoon, jarrujärjestelmän huoltoon, alustatöihin ja yleisiin nostotöihin.
3 vuoden takuu ja tuki
Pääyksikkö: 3 vuoden takuu. Vakiovarusteet: 1 vuoden takuu. Takuukäytäntö.
Käyttöohjeet
Ajoneuvon sijoittaminen, nostaminen, lukitseminen ja laskeminen
Asennuspaikan kelpuutus
Ennen ajoneuvonostimen asentamista varmista nostimen piirustus, betonin lujuus ja paksuus, ankkurit, katto- ja ovenkorkeus, sähkönsyöttö, tarvittaessa ilmakanavat ja ajoneuvon lähestymistila.
Tarkista ennen käyttöä
Tarkista ankkurit, pylväät tai alustat, varret, tyynyt, letkut, vaijerit, sylinterit, lukot ja synkronointikomponentit ennen ajoneuvon lastaamista.
Aseta ajoneuvo
Keskitä ajoneuvo mallin geometrian sisään ja pidä ovet, renkaat ja korirakenteet poissa pylväistä, lavojen ja liikkuvien osien osista.
Aseta hyväksytyt noutopisteet
Käytä ajoneuvon valmistajan hyväksymiä nostopisteitä ja sovita puomin, alustan, lavan ja jatkeen sijoittelu todelliseen akseliväliin ja kuorman jakautumiseen.
Nosta ja tarkista vakaus
Nosta vain sen verran, että kuorma kestää, pysähdy ja tarkista kaikki kosketuspisteet ja ajoneuvon tasapaino, jatka sitten samalla molempia puolia tarkkaillen.
Lukkojen kytkeminen ja tarkistaminen
Laske mekaanisten lukkojen päälle ja varmista, että molemmat puolet ovat lukittuina, ennen kuin kukaan astuu ajoneuvon alle jäävälle työalueelle.
Tyhjennä ja laske
Poista työkalut ja ihmiset, nosta sen verran, että lukot avautuvat suunnitellusti, laske alas hallitusti ja tarkista nostin ajoneuvon poistuttua.
Turvallisuus ja yhteensopivuus
Karsinta laiturille ennen ensimmäistä nostoa
Pysy nimelliskokoonpanon rajoissa
Älä ylitä mallin nimelliskuormaa äläkä oleta, että pelkkä kapasiteetti osoittaa sopivan tietylle ajoneuvolle tai kuorman jakautumiselle.
Käytä vaadittua perustusta
Asenna ja ankkuroi nostin ainoastaan määriteltyyn betoniperustukseen ja pohjapiirrokseen; hanki malliasennuspiirustus ennen työmaan aloittamista.
Käytä hyväksyttyjä ajoneuvojen noutopisteitä
Sovita varret, tyynyt tai alustat ajoneuvon valmistajan nostokohtiin ja pidä ajoneuvo tasapainossa.
Pysy kaukana liikkuvista ja puristusalueista
Pidä ihmiset, työkalut, letkut ja ruumiinosat poissa käsivarsista, lavoista, lukoista, vaijereista ja saksimekanismeista liikkeen aikana.
Tarkista lukot ennen alla työskentelyä
Varmista, että mekaaniset lukot ovat täysin ja tasaisesti lukittuina ennen kuin menet nostetun ajoneuvon alle.
Tarkista hydrauliset ja synkronoivat osat
Lopeta käyttö, jos letkuissa, sylintereissä, kaapeleissa, ketjuissa, tiivisteissä, ankkureissa tai synkronoinnissa näkyy vaurioita, vuotoja tai poikkeavaa liikettä.
Vahvista lisävarusteet
Infrapuna-, jalka-, käsi- tai muu valinnainen suojaus on saatavilla vain, jos se sisältyy tilattuun kokoonpanoon.
Paikan ja virran tarkistus
Varmista työpajan lattian kunto, asennustila ja virtalähde ennen tilaamista.
Pätevä asennus ja käyttö
Asennuksen ja käytön tulee suorittaa pätevä henkilöstö.
Tekniset tiedot
Nostokorkeus, lavan leveys ja hyötyvaatimukset
| Tekniset tiedot | Arvo |
|---|---|
| Nostokorkeus | 1880 mm |
| Lavan leveys | 630 mm |
| Moottorin teho | 3 kW |
| Ilmansyöttö | 0,4–0,6 MPa |
| Nimelliskapasiteetti | 3 600 kg |
| Alkuperäinen korkeus | 110 mm |
| Lavan pituus | 1 480–2 090 mm |
| Virtakonfiguraatio | 380 V / 220 V / Muut, 3 kW; tilauskohtainen. |
Käyttöohje ja tuki
Vahvista asennus ja tilattu kokoonpano
AUTOOL ATL-3.6SU Käyttöohjeet ja oppaat
Käy käyttöohjeiden latauskeskuksessa löytääksesi ATL-3.6SU Ohjeita matalaprofiilisiin kulkuneuvoihin, synkronoituun nostoon ja ohjausrampin asennukseen sekä käyttöturvallisuuden ja vianetsinnän tukea.
Pakkauksen sisältö
Tarkista toimitettu nostolaitepaketti
- Paketin kokoonpanoVahvista valitun tilauskokoonpanon tarkat sisällytetyt tuotteet.
Usein kysytyt kysymykset
Ajoneuvoon, laituriin ja asennukseen liittyvät kysymykset
Mitä ajoneuvot ovat ATL-3.6SU Sopii mihin?
ATL-3.6SU sopii matalille alusta-ajoneuvoille, pitkäakselivälisille ajoneuvoille ja ammattikäyttöön tarkoitetuille korjaamoajoneuvoille nimellisnostokykynsä rajoissa. 110 mm:n lähtökorkeus auttaa matalia ajoneuvoja pääsemään lavalle, ja laajennettavat ohjausrampit tukevat laajempaa akselivälivalikoimaa.
Mikä on nostokapasiteetti?
ATL-3.6SU Nostokyky on 3600 kg. Älä ylitä nimellisnostokykyä käytön aikana.
Mikä on alkukorkeus?
Alkuperäinen korkeus on 110 mm, joten ATL-3.6SU sopii erittäin mataliin alusta-ajoneuvoihin.
Mitkä ovat alustan mitat?
Lavan pituus on 1480–2090 mm ja leveys 630 mm. Varmista ajoneuvon akseliväli ja kosketuspisteet ennen käyttöä.
Mitä virtalähteen kokoonpanoja on saatavilla?
Tuotetiedoissa moottorin tehoksi ilmoitetaan 380 V / 220 V / muut 3 kW. Vahvista tarvittava tehokokoonpano ennen tilaamista.
Mitä ilmanpainetta tarvitaan?
Vaadittu ilmanpaine on 0,4–0,6 MPa.
Sisältääkö se valinnaisia turvaominaisuuksia?
Lisävarusteena voidaan valita infrapunatasauksen tunnistus ja jalkasuojaimet laskeutumisen aikana turvallisuuden parantamiseksi. Vahvista nämä vaihtoehdot AUTOOL Säilytä ennen tilaamista.
Mitkä ovat pakkauksen mitat ja paino?
Pakkauksen mitat ovat 205 × 115 × 23 cm ja paino 706 KG.
