AUTOOL DM301 Automotive Multimeter with Oscilloscope
US$109.00
- Multimeter + 500 kHz oscilloskop
- 1000 V DC / 700 V AC
- 20 A maks. / 10 A kontinuerlig
- 1 Hz–1 MHz frekvens
- Multimeter + 500 kHz måleområde: Kombiner spændings-, strøm-, modstands-, frekvens-, diode- og tændpulsmålinger med et enkeltkanals oscilloskop.
- 1000 V DC / 700 V AC: Mål op til 1000 V DC eller 700 V AC inden for den valgte terminal- og probeklassificering.
- 20 A maks. / 10 A kontinuerlig: Mål 0-200 mA i dens dedikerede tilstand med en maksimumstrøm på 20 A og en kontinuerlig strømgrænse på 10 A.
- 1 Hz–1 MHz Frekvens: Mål understøttede bilfrekvenssignaler fra 1 Hz til 1 MHz.
- Køretøjets bølgeformskontroller: Observer tændings-, knastaksel-, krumtapaksel-, hjulhastigheds- og lambdasensorsignaler med de korrekte sonder.
- Multimeter + 500 kHz måleområde: Kombiner spændings-, strøm-, modstands-, frekvens-, diode- og tændpulsmålinger med et enkeltkanals oscilloskop.
- 1000 V DC / 700 V AC: Mål op til 1000 V DC eller 700 V AC inden for den valgte terminal- og probeklassificering.
- 20 A maks. / 10 A kontinuerlig: Mål 0-200 mA i dens dedikerede tilstand med en maksimumstrøm på 20 A og en kontinuerlig strømgrænse på 10 A.
- 1 Hz–1 MHz Frekvens: Mål understøttede bilfrekvenssignaler fra 1 Hz til 1 MHz.
- Køretøjets bølgeformskontroller: Observer tændings-, knastaksel-, krumtapaksel-, hjulhastigheds- og lambdasensorsignaler med de korrekte sonder.
- 3 års garanti Hovedenhed 3 år · Tilbehør 1 år
- 90-dages returret Kvalificerede returneringer inden for 90 dage
- Officiel butik Ægte produkter · Direkte support
AUTOOL DM301 · Bilmultimeter og 500 kHz oscilloskop
Mål kredsløbet og se dets bølgeform
Mål elektriske værdier i biler, og se en enkeltkanals bølgeform fra ét håndholdt værktøj. DM301 Kombinerer True RMS multimeterfunktioner med et 500 kHz oscilloskop til kontrol af tændings-, knastaksel-, krumtapaksel-, hjulhastigheds- og lambdasensorsignaler ved hjælp af de korrekte prober. Brug dens nominelle terminaler og grænser til højspændings- eller strømarbejde.
- 500 kHz enkeltkanals-scope
- DC 1000 V / AC 700 V DMM
- 1 Hz–1 MHz frekvens
- 2,8-tommer farveskærm
- Valgfrit litiumbatteri

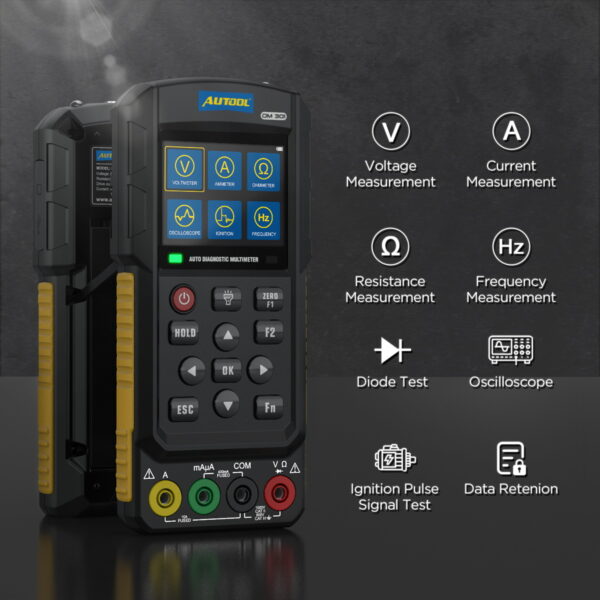

Nøglefunktioner

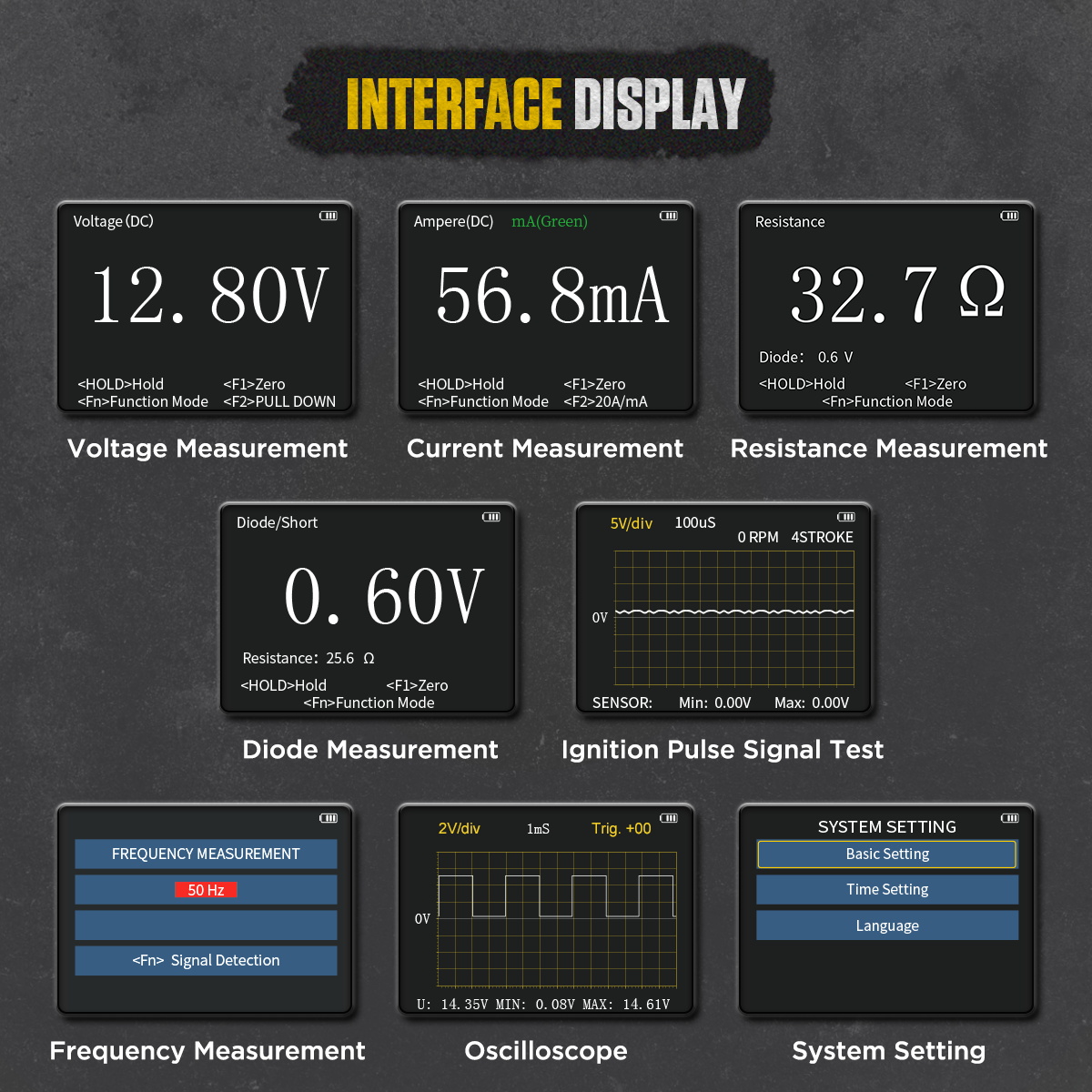

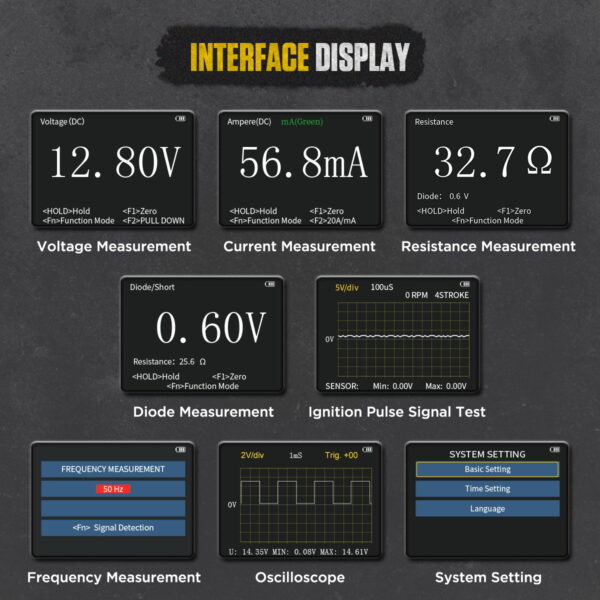

True-RMS-måler med enkeltkanals scope
500 kHz oscilloskop + bil-DMM

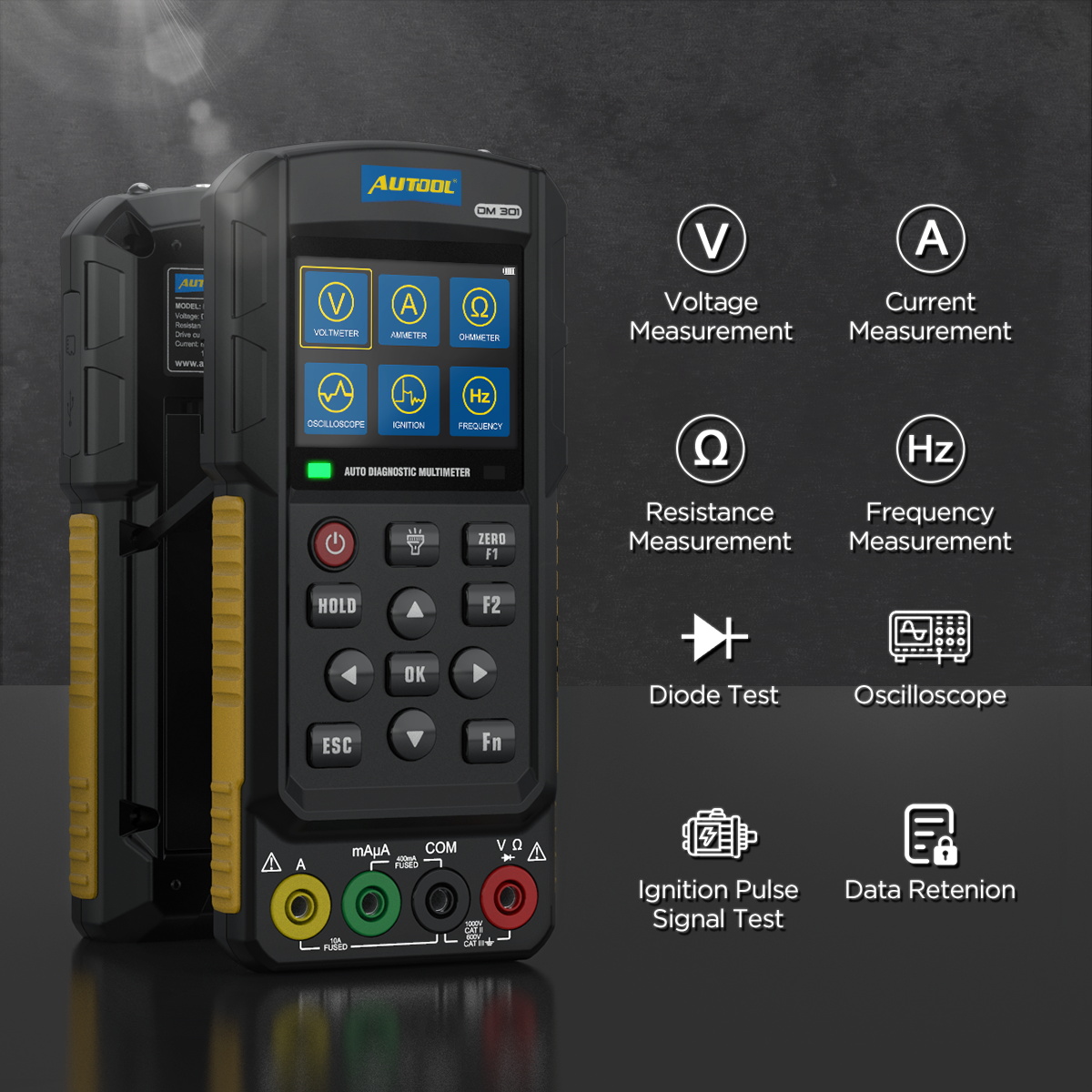

Kombiner spændings-, strøm-, modstands-, frekvens-, diode-, kontinuitets-, tændingspuls- og grundlæggende bølgeformstjek med et enkeltkanaloscilloskop. Oscilloskopet har en angivet analog båndbredde på 500 kHz, en opdateringshastighed på 1 mS, praktiske sweep-time- og vertikale skalaområder samt automatisk bølgeformsvisning med én knap.
DC / AC spænding
Mål bilkredsløbsspænding op til DC 1000V og AC 700V inden for de valgte indgangs-, probe- og CAT-forhold.
DC / AC strøm
Mål 0-200 mA strøm; sammenligningsområdet viser også 0-20 A. Funktionen angiver 20 A maksimal strøm og 10 A kontinuerlig strøm. Brug den specificerede terminal, sikring og ledning til den valgte tilstand.
Modstand + Diode
Mål modstanden i det angivne område på 0-1 MΩ, og test dioderne; måleren giver en hørbar alarm, når den detekterede modstand er for lav.
Frekvensmåling
Mål frekvenssignaler fra 1Hz til 1MHz til almindelige elektriske signaler i biler.
Automatisk område + sand RMS
Vælg måletilstanden og tilslut testledningerne; DM301 vælger automatisk et passende område og understøtter True RMS-aflæsninger.

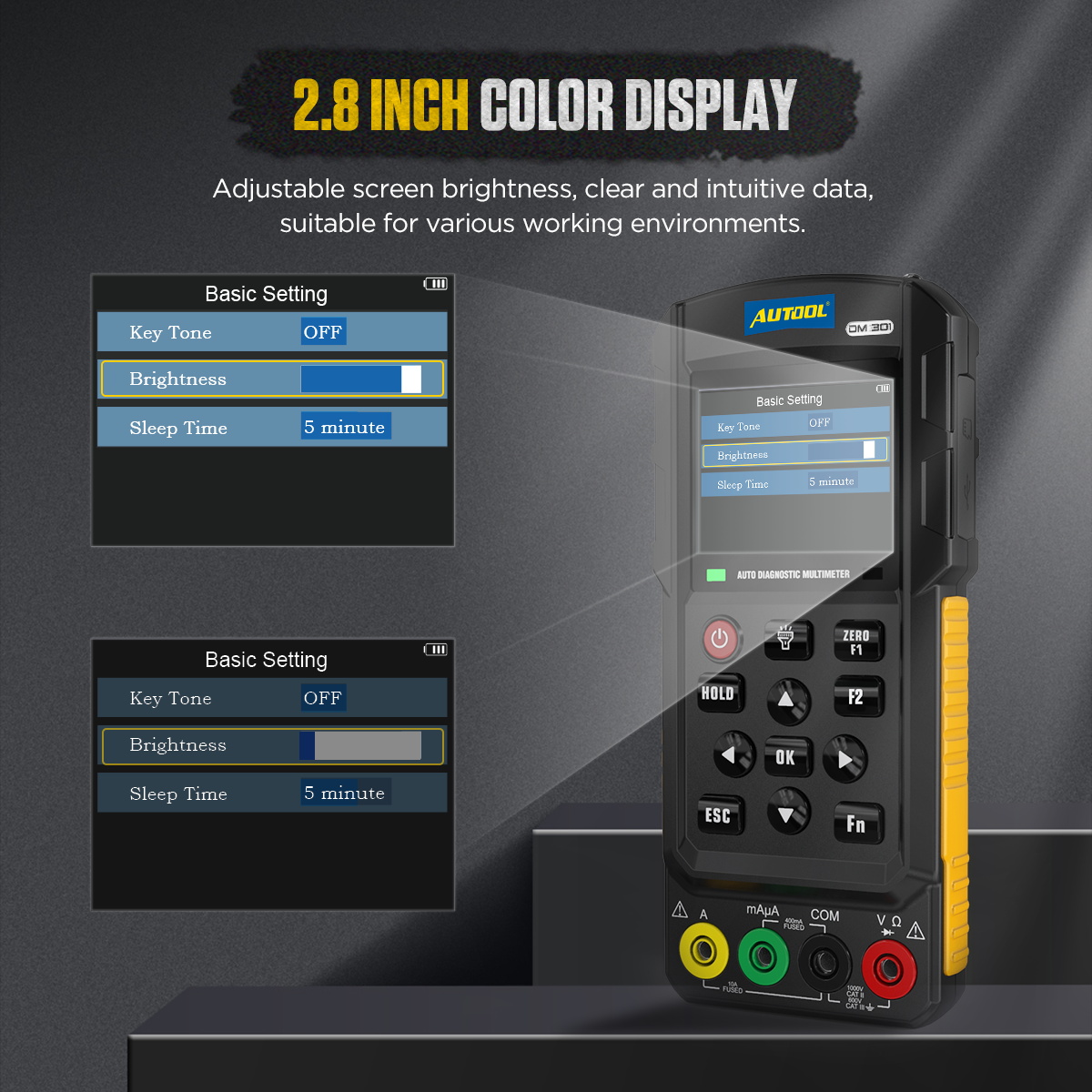

2,8-tommer justerbar skærm
Juster lysstyrken på den 2,8-tommer farveskærm for klar og intuitiv visning i forskellige værksteds- og køretøjsmiljøer.

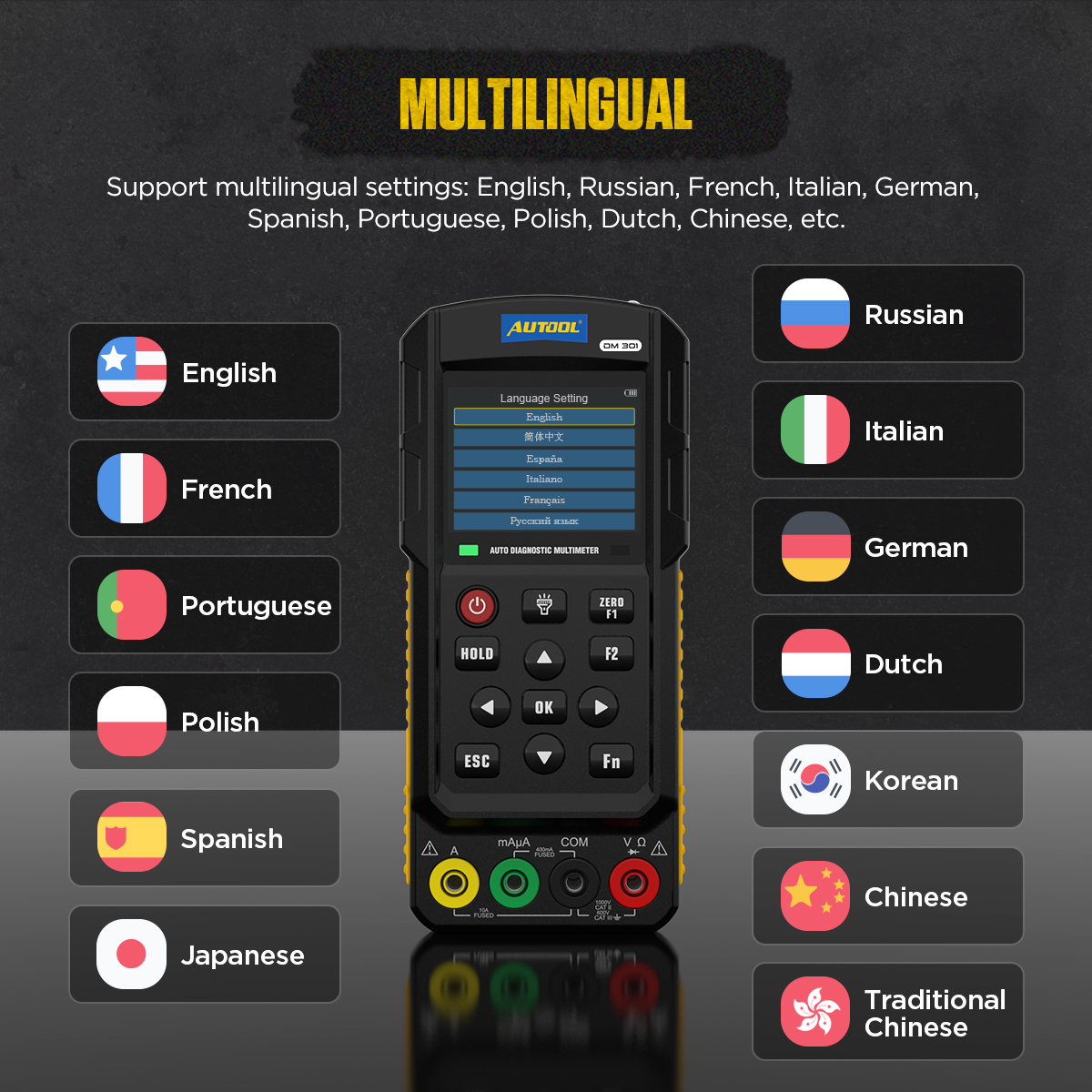

Flersproget grænseflade
Understøtter engelsk, fransk, portugisisk, polsk, spansk, japansk, russisk, italiensk, tysk, hollandsk, koreansk, kinesisk og traditionelt kinesisk.
Opgradering af SD-kortsoftware
Kopier programopdateringsfilen til et SD-kort, og opgrader instrumentet via kortet.
Valgfrit litiumbatteri
DM301 Accepterer et kompatibelt litiumbatteri (ekstraudstyr). Batterier købes separat, og tørbatterier må ikke oplades via enheden.

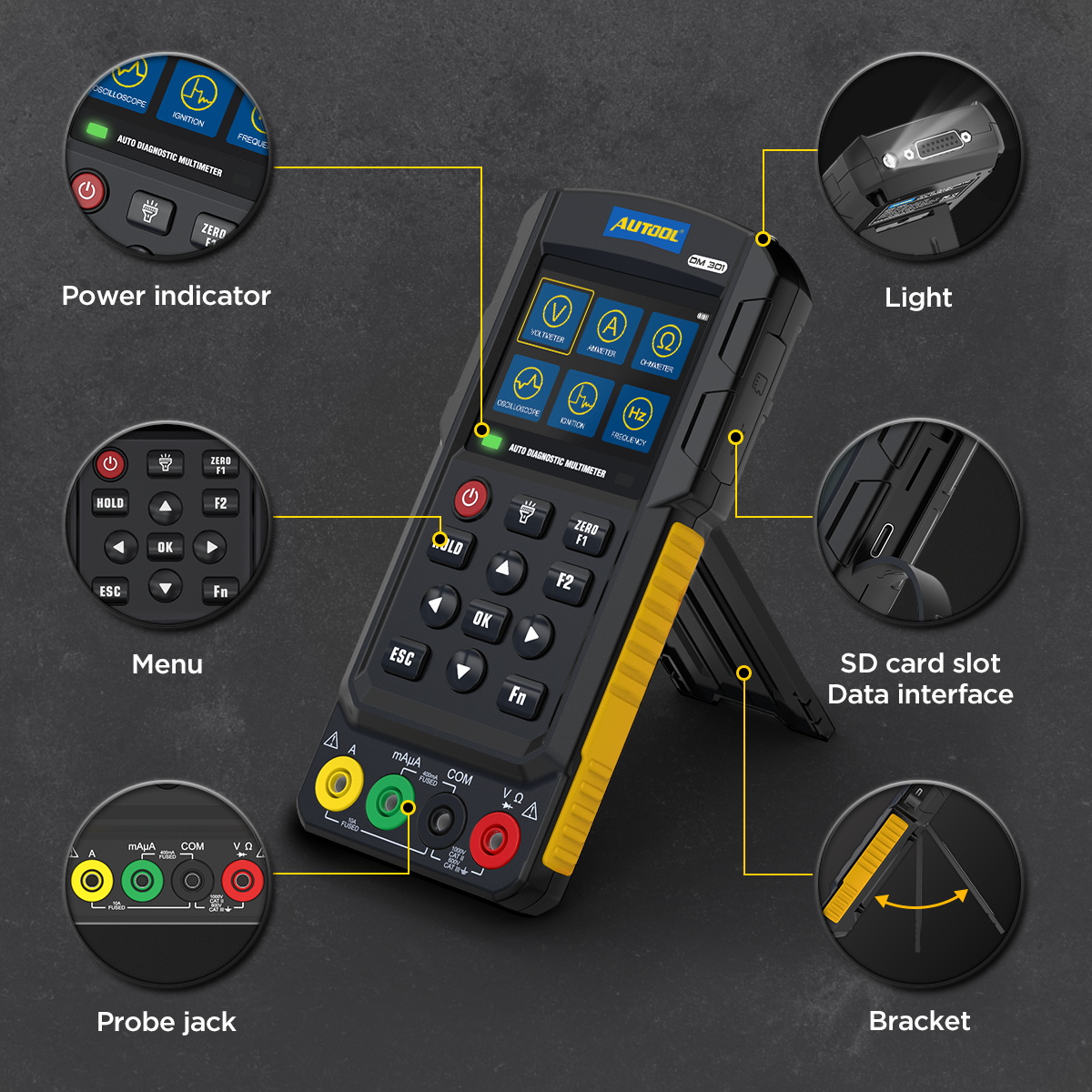

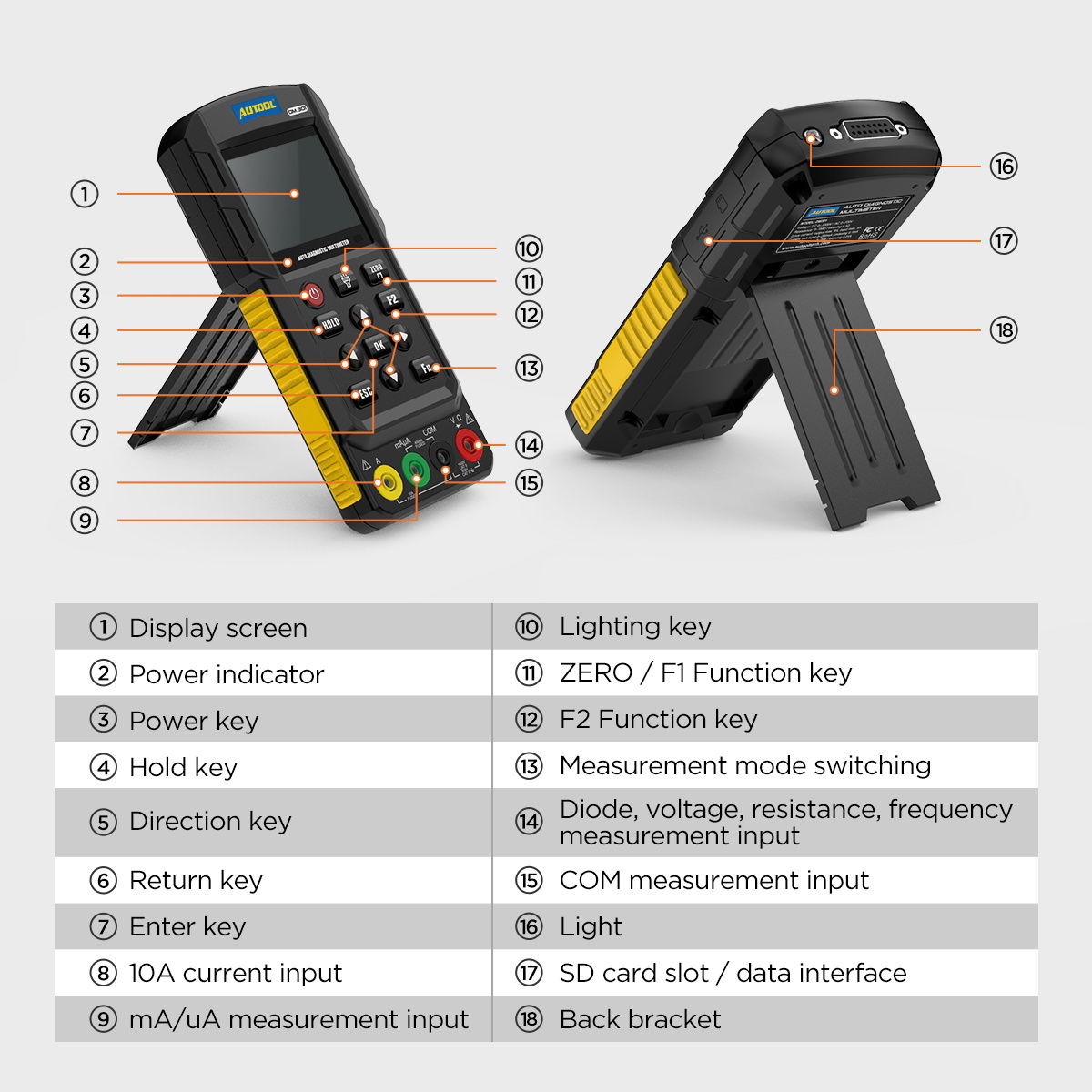

Betjeningselementer, tilslutninger + stativ
Taster på frontpanelet, det markerede knapområde, mærkede måle- og tilbehørstilslutninger, reference for stikposition og bagbeslag holder betjeningen tilgængelig og understøtter oprejst visning.
Bilsignaler + Sikkerhedsgrænse
Vælg motorens cylindertype og tændingstilstand for at hjælpe med at beregne motorhastigheden, og brug oscilloskopet eller måletilstandene til at observere tænding, knastaksel, krumtapaksel, hjulhastighedssensor, lambdasensor og andre brændstof- eller lavspændingssignaler fra motoren. Brug kun dokumenterede lavspændings- eller korrekt isolerede målinger inden for de valgte input-, sonde- og CAT-forhold; undersøg ikke et EV-trækkredsløb eller en motorstrømbus uden separat nominelle HV-procedurer og -udstyr.
Test af værkstedskredsløb
Brug spændings-, strøm-, modstands-, frekvens-, diode- og kontinuitetsrelaterede kontroller til fejlfinding af køretøjets elektriske kredsløb.

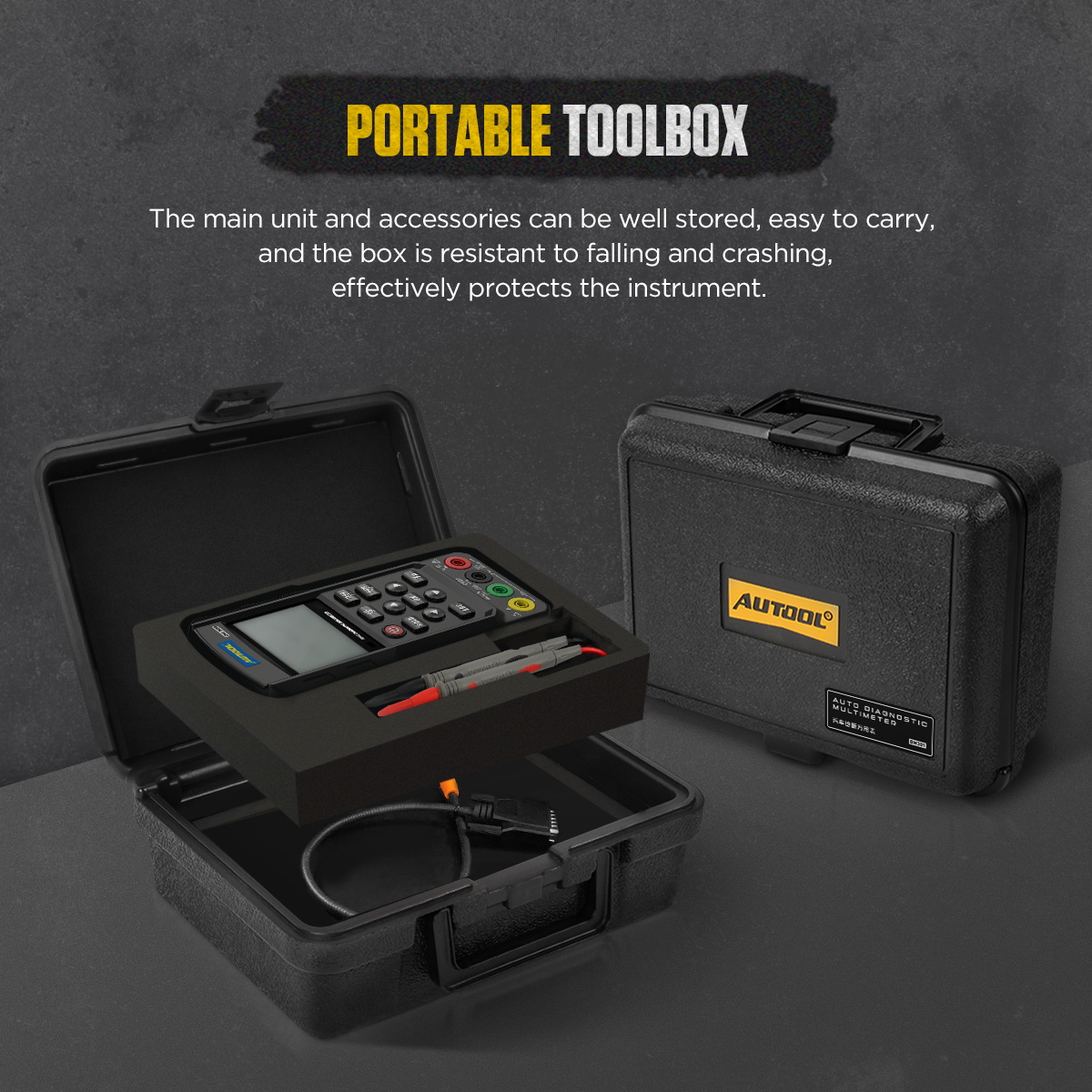

Bærbart feltsæt

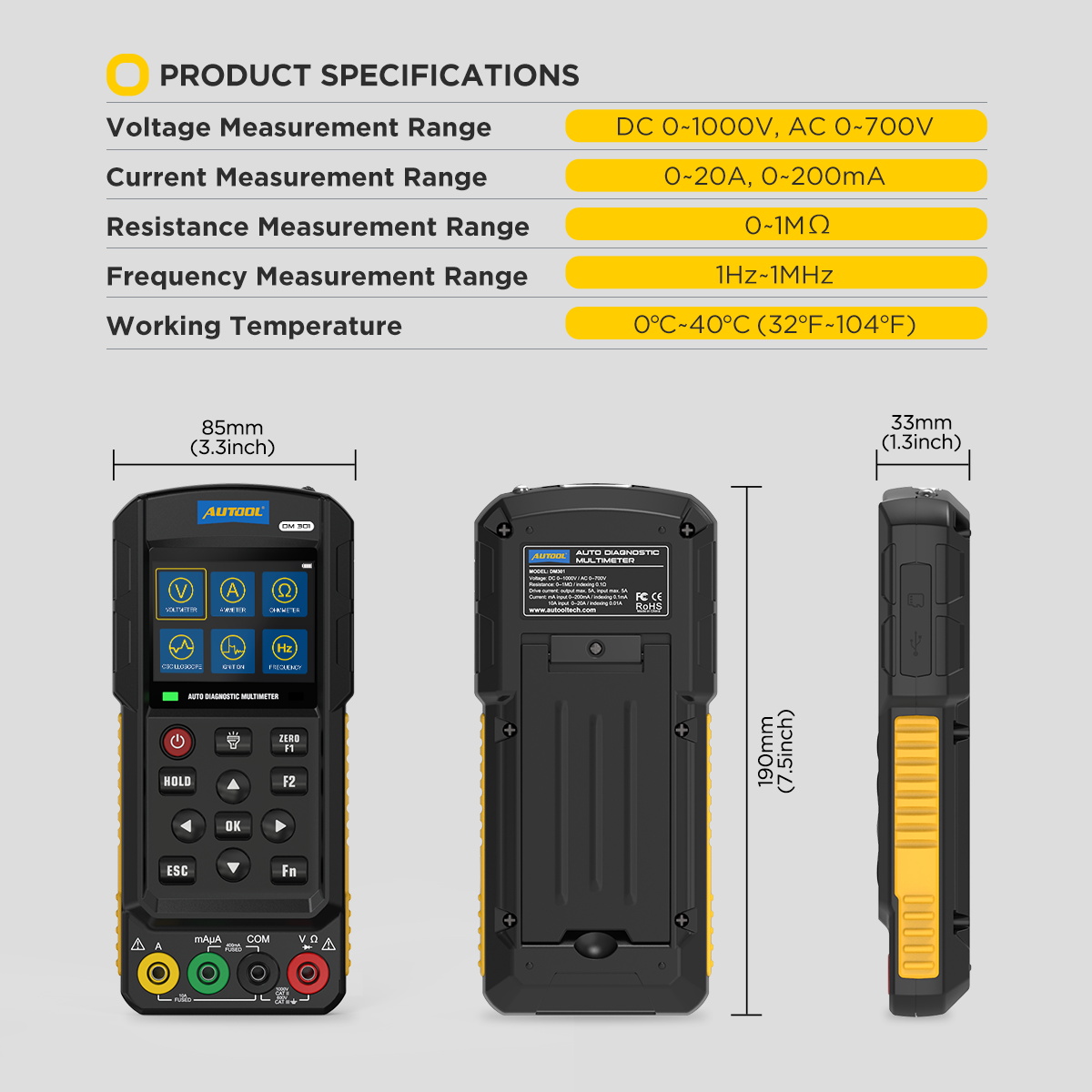

Det håndholdte hus på 85 × 190 × 33 mm, lommelygten, den bageste beslag og den plastikværktøjskasse understøtter feltdiagnose på lastbiler, sedaner, busser, elbiler og andre køretøjstyper, samtidig med at enheden og tilbehøret opbevares og beskyttes mod fald og stød.
3 års garantisupport
Hovedenhed: 3 års garanti. Standardtilbehør: 1 års garanti. Garantipolitik.
Servicearbejdsgang
Vælg måler eller scope for signalet
Definer målingen
Brug ledningsdiagrammet til at identificere det forventede signal, referencepunkt og sikker måletilstand.
Undersøg kundeemner og vurderinger
Bekræft instrumentets, terminalens, sikringens, ledningens og probens klassificeringer for den valgte opgave, før du tilslutter.
Vælg tilstanden
Vælg den understøttede spænding, strøm, modstand, kontinuitet, frekvens eller anden modelspecifik funktion, og start i et sikkert område.
Undersøg kredsløbet
Tilslut til det korrekte reference- og testpunkt uden at brokoble terminaler; brug kun bagprobetilbehør, hvor det er relevant.
Gem og sammenlign aflæsningen
Gem værdien og driftstilstanden, og sammenlign derefter aflæsningen med køretøjets specifikationer.
Sikker brug
Beskyt indgangen og jordreferencen
Tørbatteri-mulighed
DM301 Kan bruge 4 × 1,5V tørbatterier i henhold til batterirummets krav.
Oplad ikke tørbatterier
Kun et kompatibelt genopladeligt litiumbatteri kan oplades via enheden. Oplad ikke tørbatterier.
Batterier er ikke inkluderet
DM301 / DM303 sendes uden batterier. Køb venligst kompatible batterier separat inden brug.
Valgfrit litiumbatteri
Et kompatibelt litiumbatteri kan også installeres af brugeren. Brug den viste batteritype som reference inden køb.
Fortolk multimeter- og bølgeformresultater i kontekst
Brug den indgangsgrænse, terminal, sikring, ledning og probe, der er angivet for den valgte tilstand. Visningstællere, spændingsområde eller bølgeformbåndbredde udvider ikke måleren til en ikke-listet CAT- eller EV-højspændingsopgave.
Modelsammenligning
Vælg det rigtige elektriske testværktøj
Modelguide
Vælg en eller flere modeller. DM301 er valgt som standard.
| Produktnavn | DM301 | DM303 | DM208 |
|---|---|---|---|
| Måling og aflæsning | |||
| Skærm | 2,8-tommer farveskærm | 2,8-tommer farveskærm | 2,4 tommer, 320 × 240 |
| Sprog | 13 typer | 13 typer | Ikke angivet |
| Spændingsmåleområde | AC: 0-700V Jævnstrøm: 0-1000V | AC: 0-700V Jævnstrøm: 0-1000V | Ikke angivet |
| Aktuelt måleområde | 0–20 A (maks. 20 A; 10 A kontinuerlig); 0–200 mA | 0–20 A (maks. 20 A; 10 A kontinuerlig); 0–200 mA | Ikke angivet |
| Måleområde for modstand | 0-1MΩ | 0-1MΩ | Ikke angivet |
| Frekvensmåleområde | 0-1 MHz | 0-1 MHz | Ikke angivet |
| Datalås/ryd | ✓ | ✓ | Ikke angivet |
| Bilfunktioner og pasform | |||
| Grundlæggende funktioner | 6 typer | 12 typer | Ikke angivet |
| Kørestrøm for bilkredsløb | × | Maksimal udgang: 5A Maksimal indgang: 5A | Ikke angivet |
| Udgangssignal for brændstofindsprøjtningsdysedrev | × | 500-6000 omdr./min. | Ikke angivet |
| Detektionstilstand | Spændingsmåling Strømmåling Modstandsmåling Frekvensmåling Oscilloskoptilstand Tænding Pulssignaltestning | Strømmåling Modstandsmåling Frekvensmåling Oscilloskoptilstand Test af brændstofindsprøjtningsdyser Relætest Test af bilkredsløb Test af bilstart Test af signalsimulering Aflæsning af CAN-linjedata Test af tændingspulssignal Aflæsning af K/LIN-linjedata | Ikke angivet |
| Gældende køretøjsmodeller | Lastbiler, sedaner, busser, elbiler og andre køretøjstyper | Lastbiler, sedaner, busser, elbiler og andre køretøjstyper | Ikke angivet |
| Strøm og udstyr | |||
| Strømforsyningsmetode | Tørbatteri TYPE-C [Valgfrit] Lithiumbatteri | Tørbatteri TYPE-C 12V genopladeligt batteri [Valgfrit] Lithiumbatteri | Indbygget 2000 mAh litiumbatteri |
| Tilbehør | 2 typer testledninger | 6 typer testledninger | Ikke angivet |
| Lommelygtefunktion | ✓ | ✓ | Ikke angivet |
| Udstyret værktøjskasse | ✓ | ✓ | Ikke angivet |
| Produktdetaljer | |||
| Infrarød opløsning | Ikke angivet | Ikke angivet | 32 × 32 |
| Billedhastighed | Ikke angivet | Ikke angivet | 7 billeder/sekund |
| Temperaturområde | Ikke angivet | Ikke angivet | -20°C til 550°C |
| Termisk nøjagtighed | Ikke angivet | Ikke angivet | ±2°C eller 2% (producentspecifikation) |
| Emissivitet | Ikke angivet | Ikke angivet | 0,10 til 1,00 justerbar |
Manual og support
Find manualen og målevejledningen

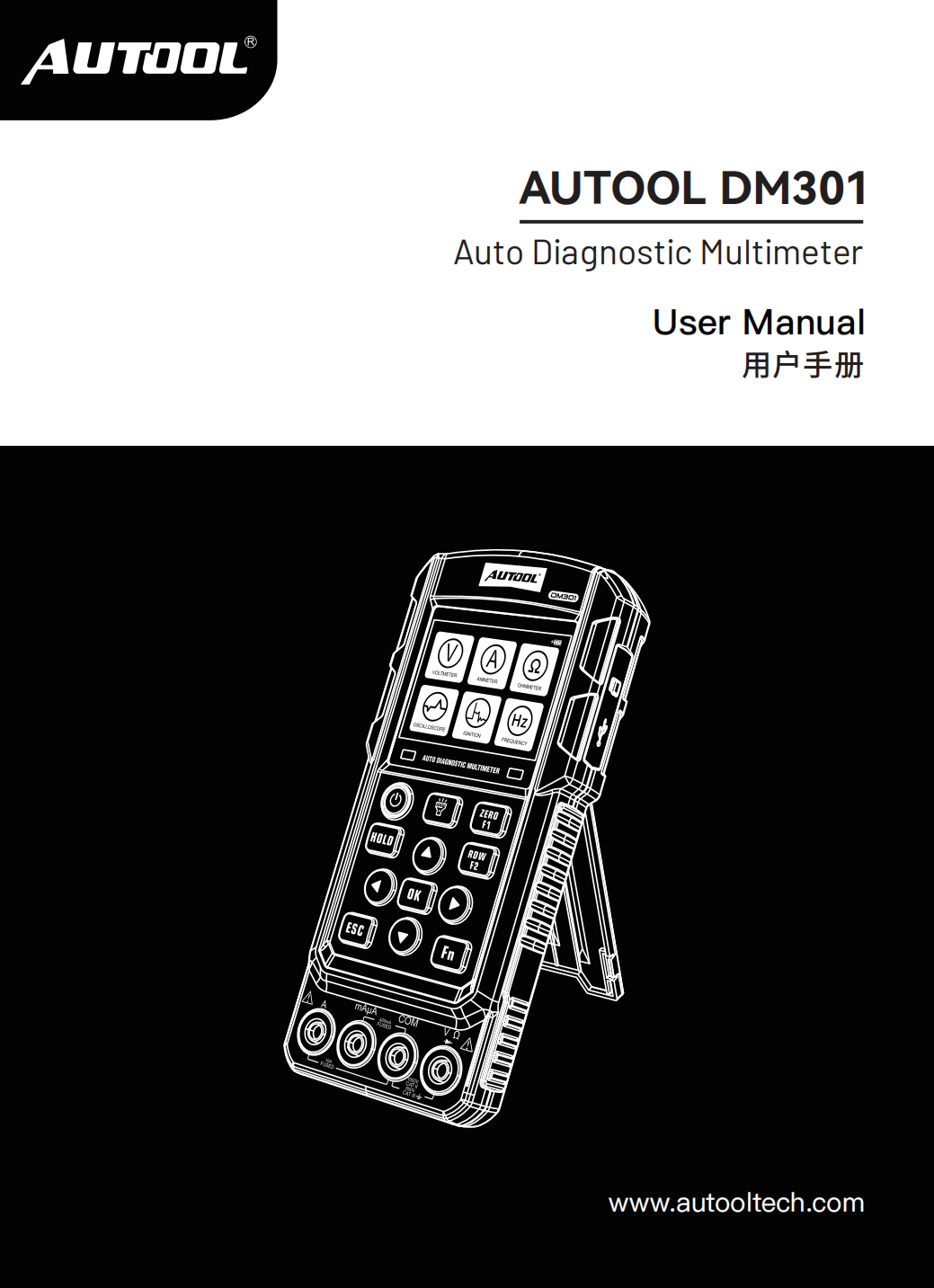

AUTOOL DM301 Brugermanual
Åbn PDF-manualen for AUTOOL DM301 multimetermålinger, kontrol af enkeltkanals bølgeform, valg af probe og terminal, diagnose af tænding og sensorer, elektrisk sikkerhed og fejlfindingssupport.

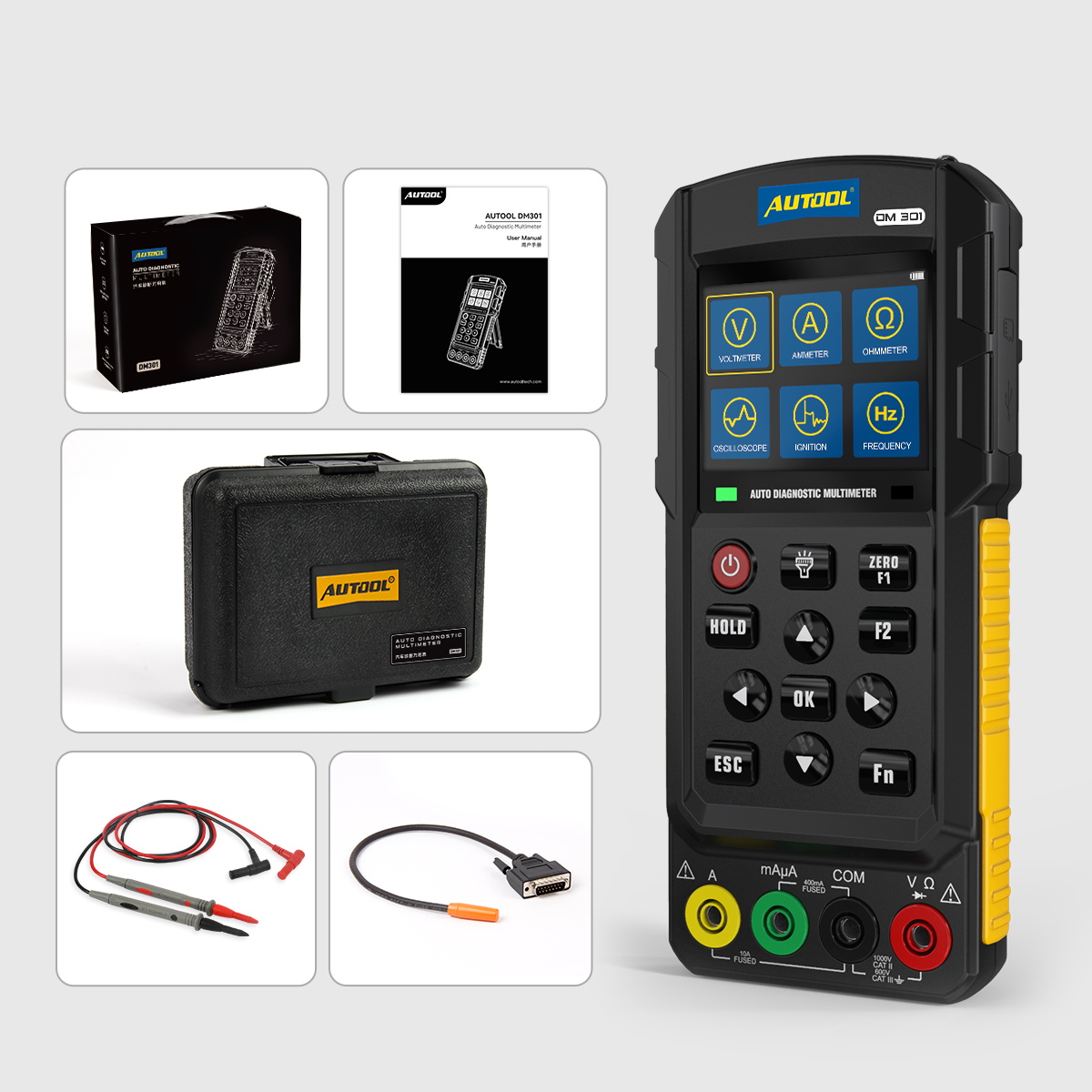

Pakkens indhold
Se hvad der følger med i æsken
- HovedenhedAUTOOL DM301 automatisk diagnostisk multimeter
- OpbevaringBærbar værktøjskasse
- Testledninger2 typer testledninger
- StikkabelDB-stil stikkabel
- DokumentationBrugermanual og detailæske
- BatteriBatterier er ikke inkluderet
Køberspørgsmål
Spørgsmål om elektrisk tilslutning og måling
Gør AUTOOL DM301 Inkluderer batterier?
Ingen. DM301 / DM303 sendes uden batterier. Du skal købe kompatible batterier separat før brug.
Hvilket batteri kan jeg bruge til DM301?
DM301 Kan bruge 4 × 1,5V tørbatterier i henhold til batterirummets krav. Brugeren kan også installere et kompatibelt litiumbatteri. Tjek referencebilledet af litiumbatteriet, og bekræft kompatibiliteten før køb.
Kan jeg oplade tørbatterier via Type-C-porten?
Nej. Oplad ikke tørbatterier. Kun et kompatibelt genopladeligt litiumbatteri kan oplades via enheden.
Hvad er forskellen mellem DM301 Og DM303?
DM301 fokuserer på kernefunktioner i multimetre og oscilloskoper i biler, herunder test af spænding, strøm, modstand, frekvens, oscilloskop, diode og tændingspulssignaler. DM303 tilføjer flere bilspecifikke diagnosticeringstilstande, herunder test af brændstofindsprøjtningsdyser, relætest, test af bilkredsløb, starttest, signalsimuleringstest, aflæsning af CAN-linjedata og aflæsning af K/LIN-linjedata. DM303 inkluderer også flere testledninger.
Hvad målinger gør DM301 Støtte?
DM301 Viser funktioner for DC/AC-spænding og -strøm, modstand, diode, frekvens, tændingspuls og enkeltkanals bølgeform. Det angivne tal på 500 kHz er analog båndbredde, ikke samplingshastighed; brug de tilstandsspecifikke input- og probegrænser.
Hvilket tilbehør er inkluderet DM301?
Pakkens indhold: DM301 hovedenhed, bærbar værktøjskasse, brugermanual, detailæske, to typer testledninger og tilslutningskabel. Batterier medfølger ikke.
Kan DM301 Skal softwaren opdateres?
Ja. Den DM301 Applikationssoftwaren kan opdateres ved at kopiere opdateringsfilen til et SD-kort og bruge instrumentets SD-kortslot/datainterface i henhold til manualens instruktioner.
Hvor kan jeg downloade DM301 Manuel?
Brug downloadsektionen på denne beskrivelsesside til at åbne AUTOOL DM301 PDF-manual. Manualen dækker opsætning, betjening, måletilstande, brug af oscilloskop, indstillinger, softwareopdatering og sikkerhedsvejledning.
