AUTOOL BT160 6–24V Automotive Circuit Tester with 4 m Lead
US$33.00
- 6–24V kredsløbstilstande
- Kontinuitet + Jordkontroller
- Kontrolleret komponentaktivering
- Kortsporing af ledningsnet
- 6–24V kredsløbstilstande: Identificer positive, negative og åbne tilstande i 6-24 V DC køretøjskredsløb med rød og grøn LED-feedback.
- Kontinuitet + Jordkontroller: Kontroller ledninger, sikringer, relæer, afbrydere og komponenternes jordforbindelser for kontinuitet eller åbne tilstande.
- Aktivering af kontrolleret komponent: Tilslut strøm eller jord til udvalgte komponenter til kontroller i køretøjet eller på prøvebænken.
- Kort ledningsføring: Undersøg de efterfølgende ledningssektioner efter fjernelse af en sprunget sikring for at indsnævre den side, der har en kortslutning eller overbelastning.
- 4 m arbejdsrækkevidde: Nå testpunkter fra køretøjets batteri med den integrerede 4 m ledning.
- 6–24V kredsløbstilstande: Identificer positive, negative og åbne tilstande i 6-24 V DC køretøjskredsløb med rød og grøn LED-feedback.
- Kontinuitet + Jordkontroller: Kontroller ledninger, sikringer, relæer, afbrydere og komponenternes jordforbindelser for kontinuitet eller åbne tilstande.
- Aktivering af kontrolleret komponent: Tilslut strøm eller jord til udvalgte komponenter til kontroller i køretøjet eller på prøvebænken.
- Kort ledningsføring: Undersøg de efterfølgende ledningssektioner efter fjernelse af en sprunget sikring for at indsnævre den side, der har en kortslutning eller overbelastning.
- 4 m arbejdsrækkevidde: Nå testpunkter fra køretøjets batteri med den integrerede 4 m ledning.
- 3 års garanti Hovedenhed 3 år · Tilbehør 1 år
- 90-dages returret Kvalificerede returneringer inden for 90 dage
- Officiel butik Ægte produkter · Direkte support

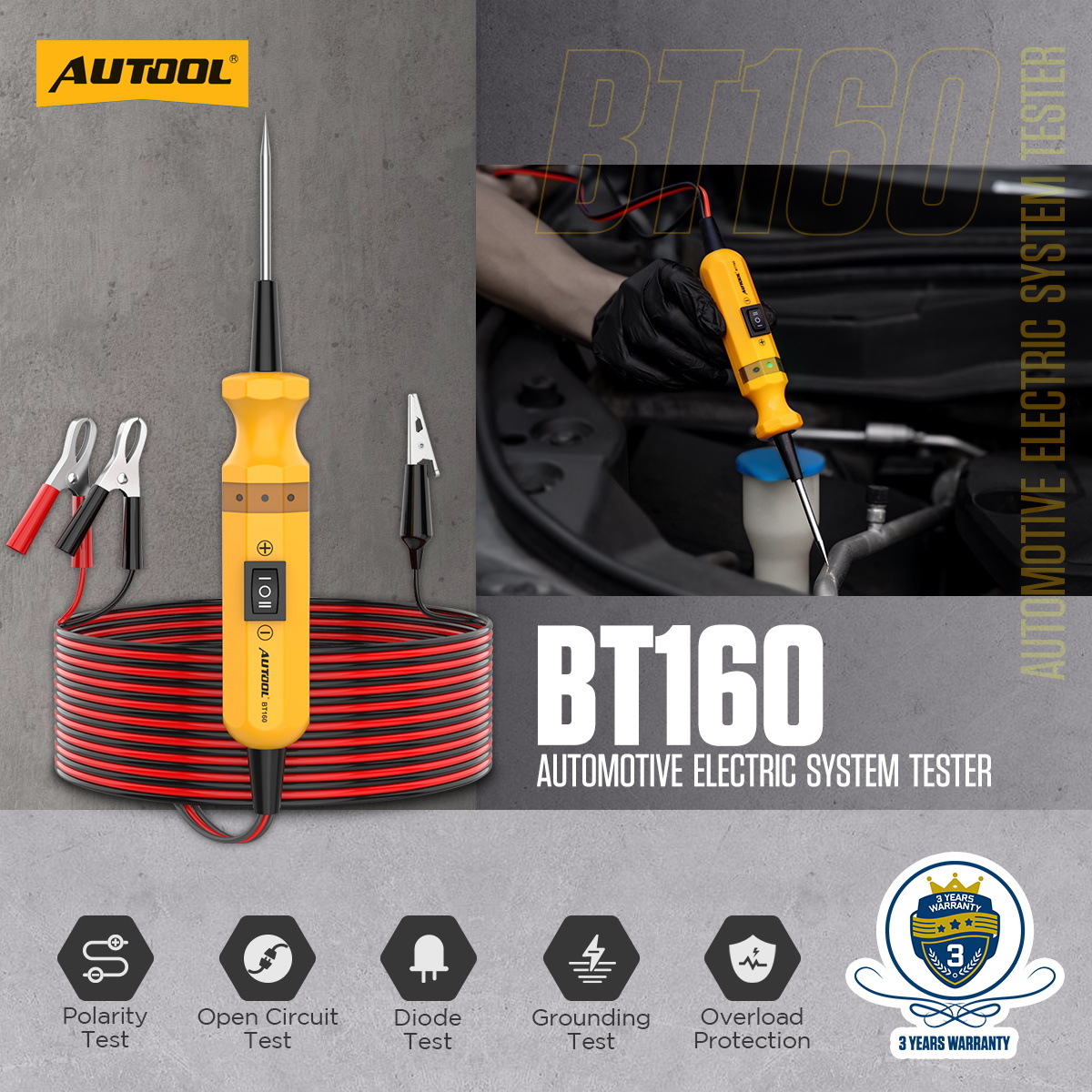

AUTOOL BT160 · 6-24V strømforsynet kredsløbssonde
Undersøg og aktiver kompatible DC-kredsløb
Spor almindelige fejl fra batteriet til fjerne testpunkter med denne elektriske kredsløbstester til kompatible 6-24V DC-kredsløb i køretøjer. BT160 Identificerer positive, negative og åbne tilstande, kontrollerer kontinuitet og jordforbindelser og kan tilføre kontrolleret strøm eller jord til udvalgte komponenter. Dens lange integrerede ledning understøtter ledningsarbejde fra for til bag på større køretøjer.
- 6–24 V DC-kredsløb
- Polaritet / Kontinuitet / Jordkontrol
- Aktivering af valgte komponenter
- Manuel kortslutningssporing
- 4 m testledning
Nøglefunktioner
Strøm- og jordkontrol med en kredsløbstestprobe

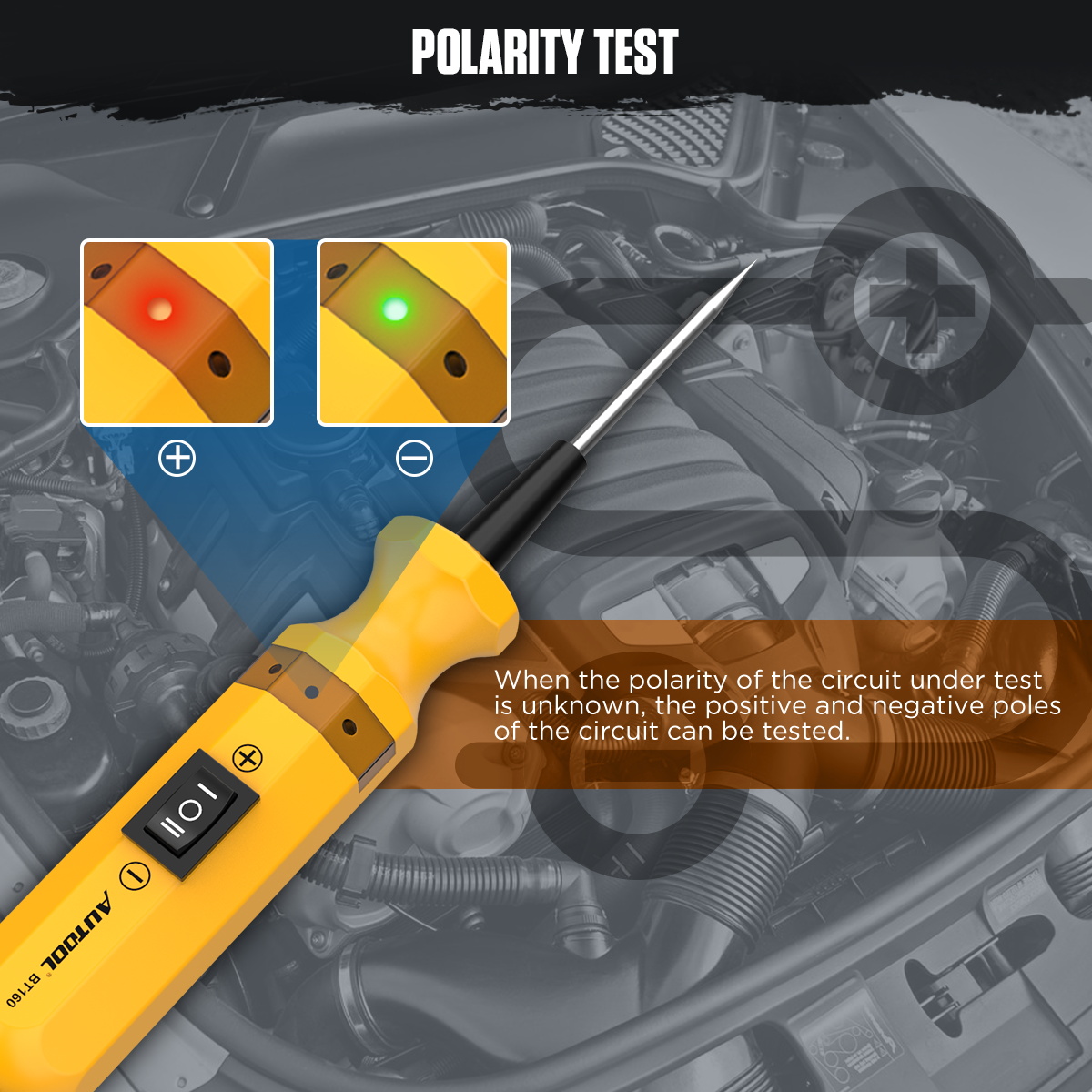

Polaritetstest
Undersøg en ukendt kontakt for at identificere kredsløbets polaritet. Den røde LED indikerer positiv spænding, og den grønne LED indikerer negativ spænding.

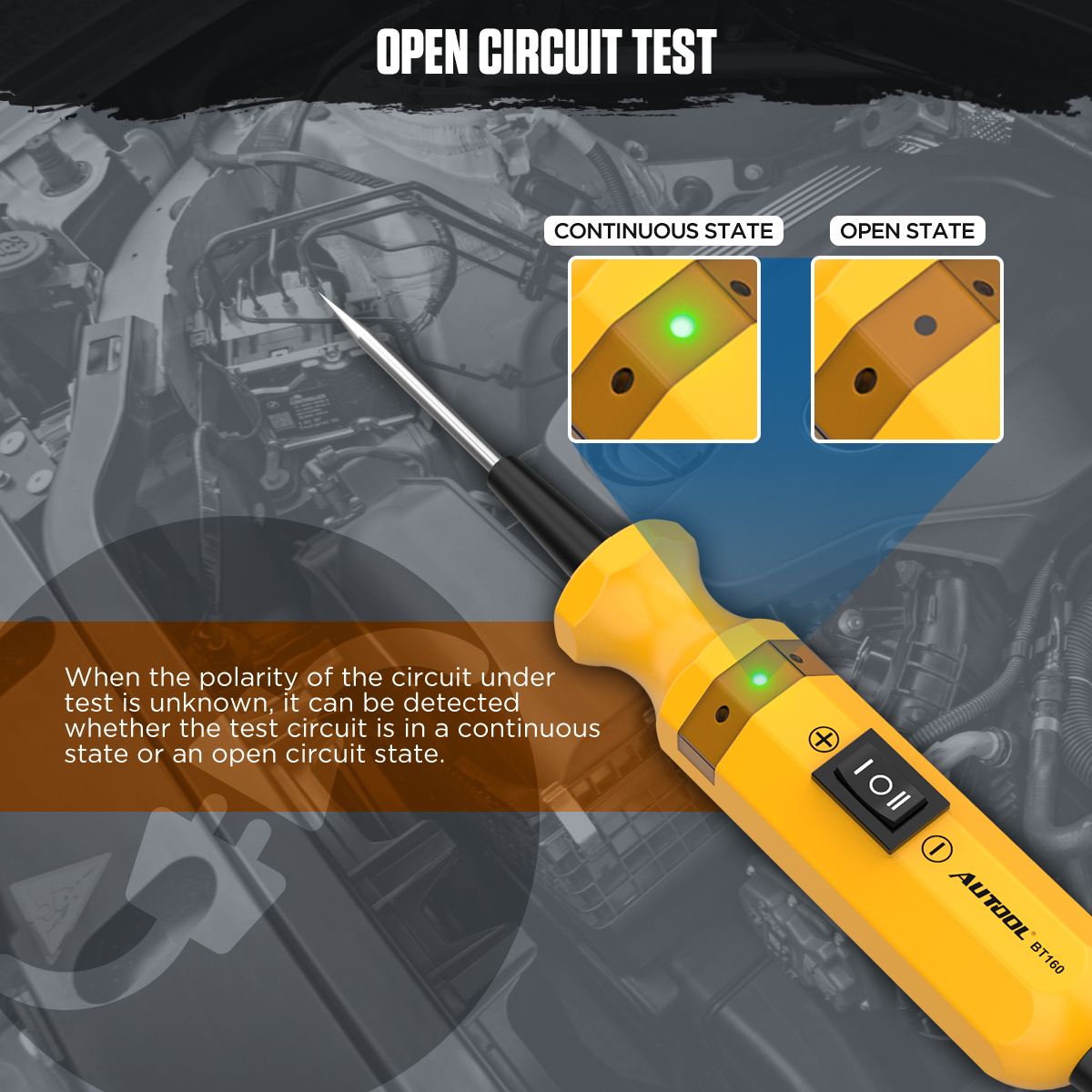

Kontinuitets- og åben kredsløbstest
Kontrollér, om en testet ledning, sikring, relæ, afbryder eller kredsløbsbane er kontinuerlig eller åben ved hjælp af den ekstra jordledning og sondespidsen.

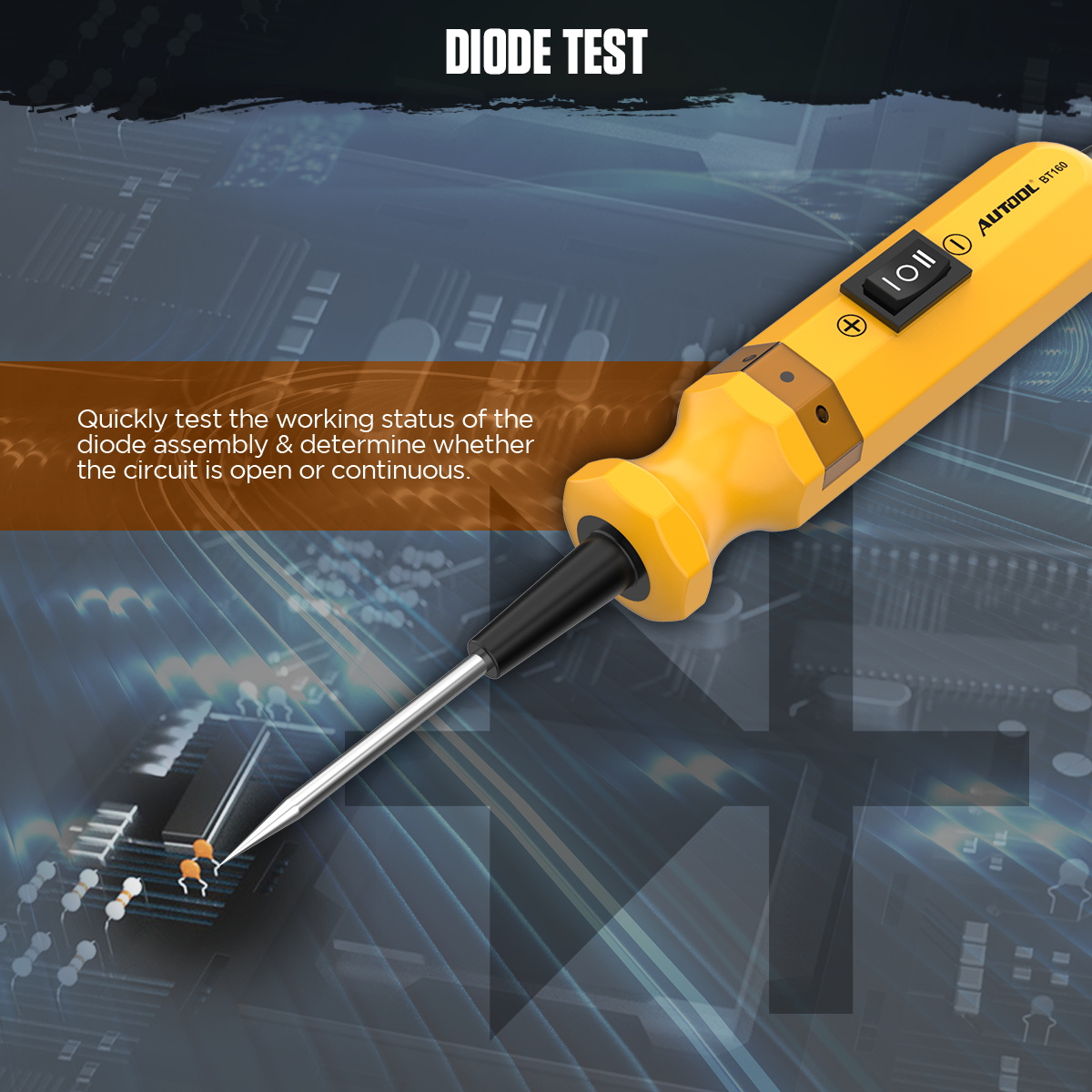

Diodetesttilstand
Test hurtigt en diodeenheds driftsstatus og afgør, om kredsløbet er åbent eller kontinuerligt.

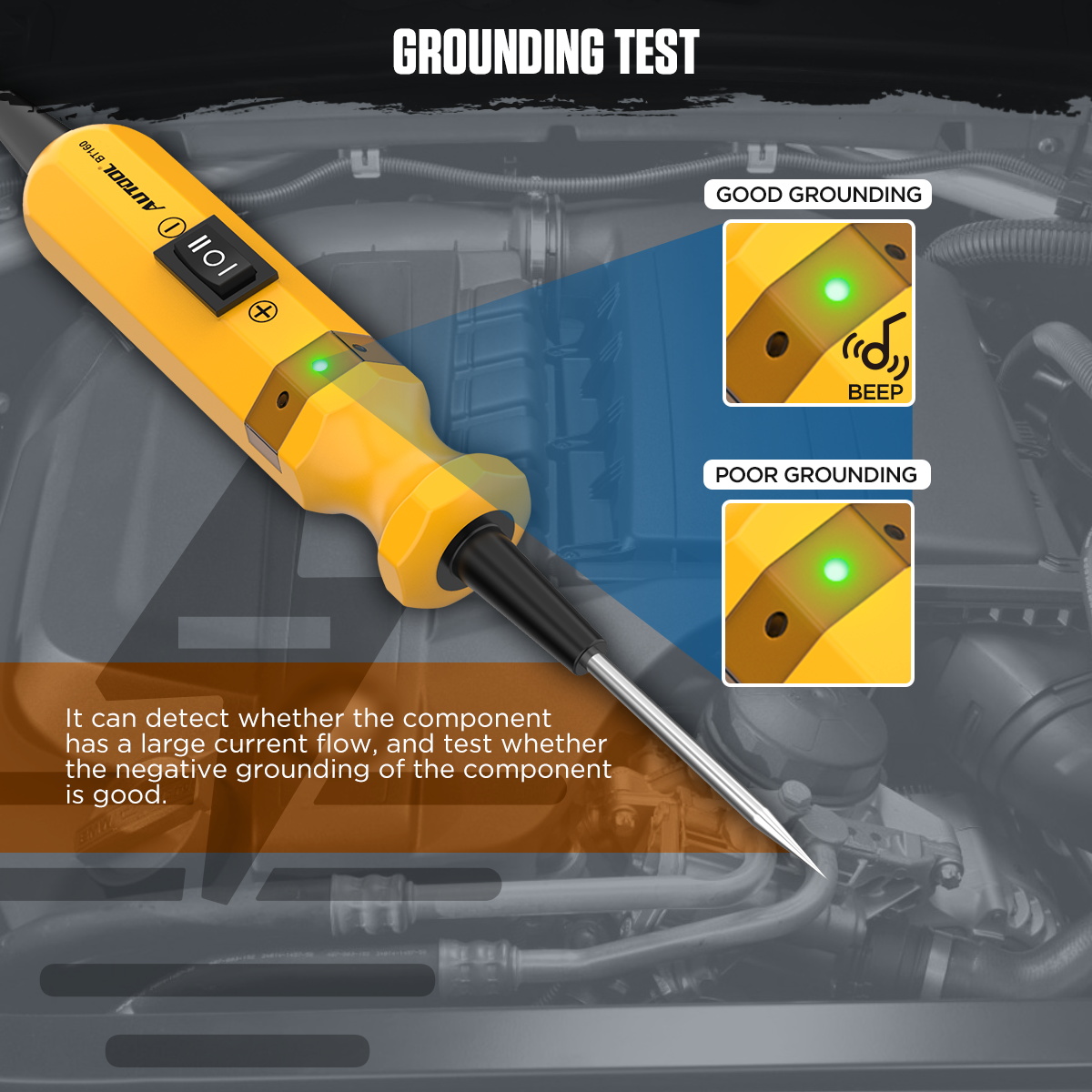

Jordingstest
Kontrollér om den negative jordforbindelse på en komponent er god. Grøn LED med buzzer-feedback indikerer god jordforbindelse under den korrekte testopsætning.
Kortslutningsfølgende
Efter at have fjernet den sprungne sikring, skal du undersøge de efterfølgende ledningssektioner for at finde ud af, hvilken side der stadig viser kortslutningen eller overbelastningen.

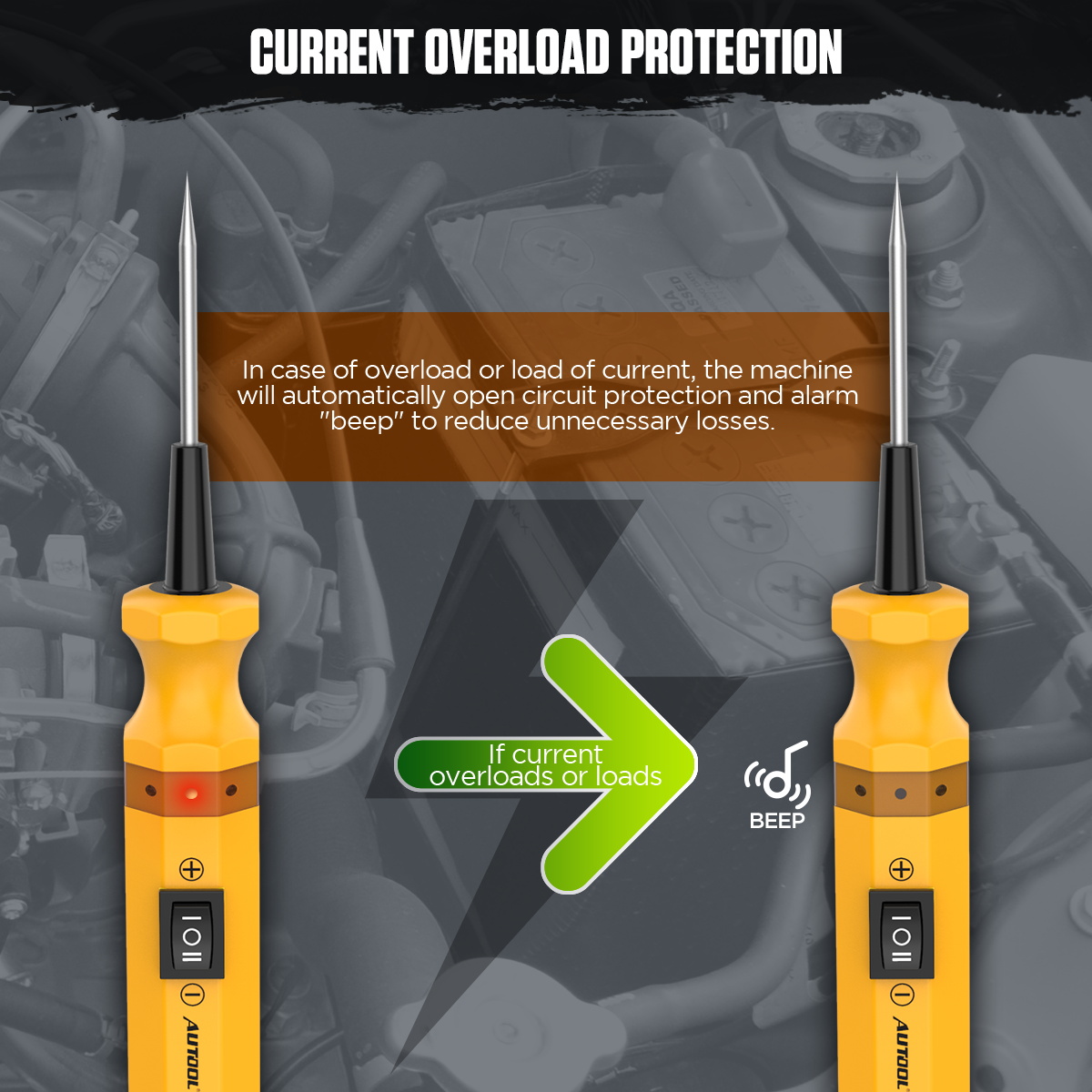

Strømoverbelastningsbeskyttelse
Når der registreres overbelastning eller for høj strøm, BT160 åbner automatisk kredsløbsbeskyttelsen og bipper for at reducere unødvendige tab.

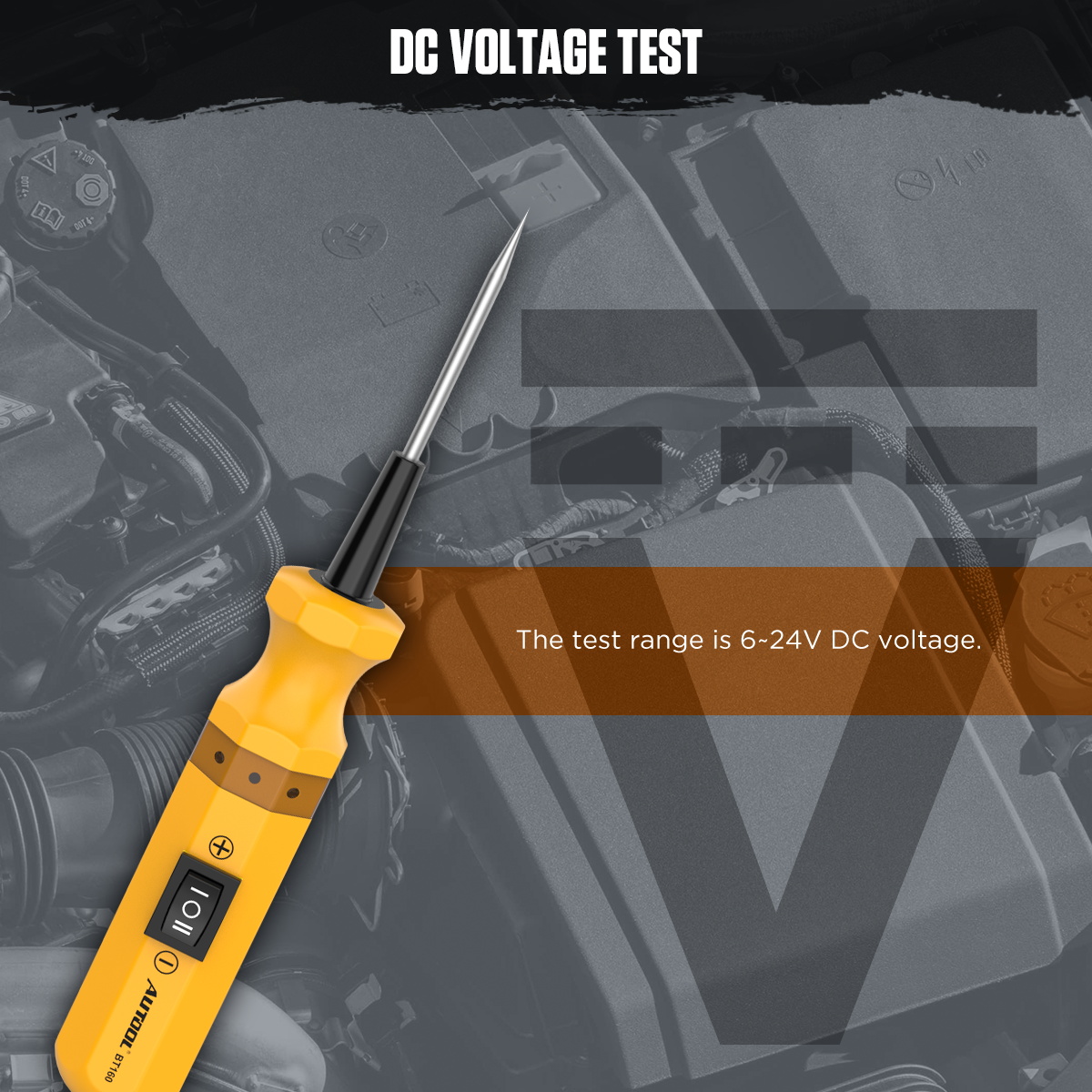

6–24V DC-testning
Bruge BT160 kun med 6-24V DC bilelektriske systemer, inklusive almindelige 12V biler og 24V tunge lastbiler.

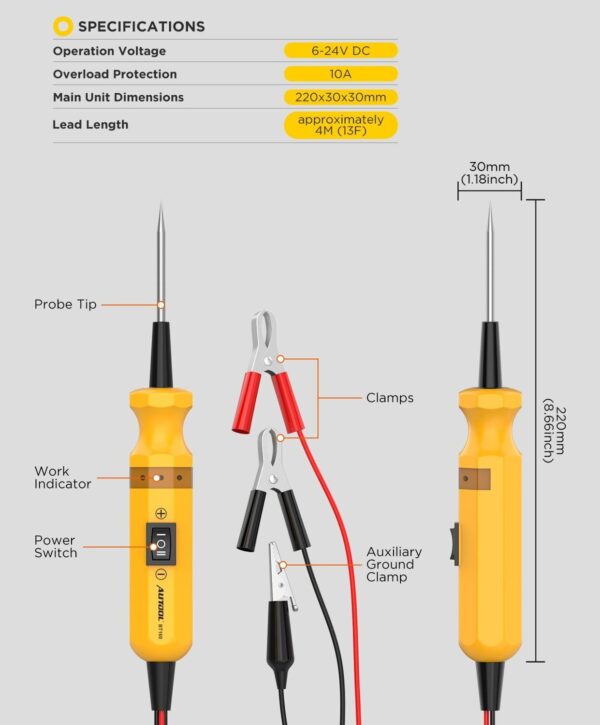

4m testledning

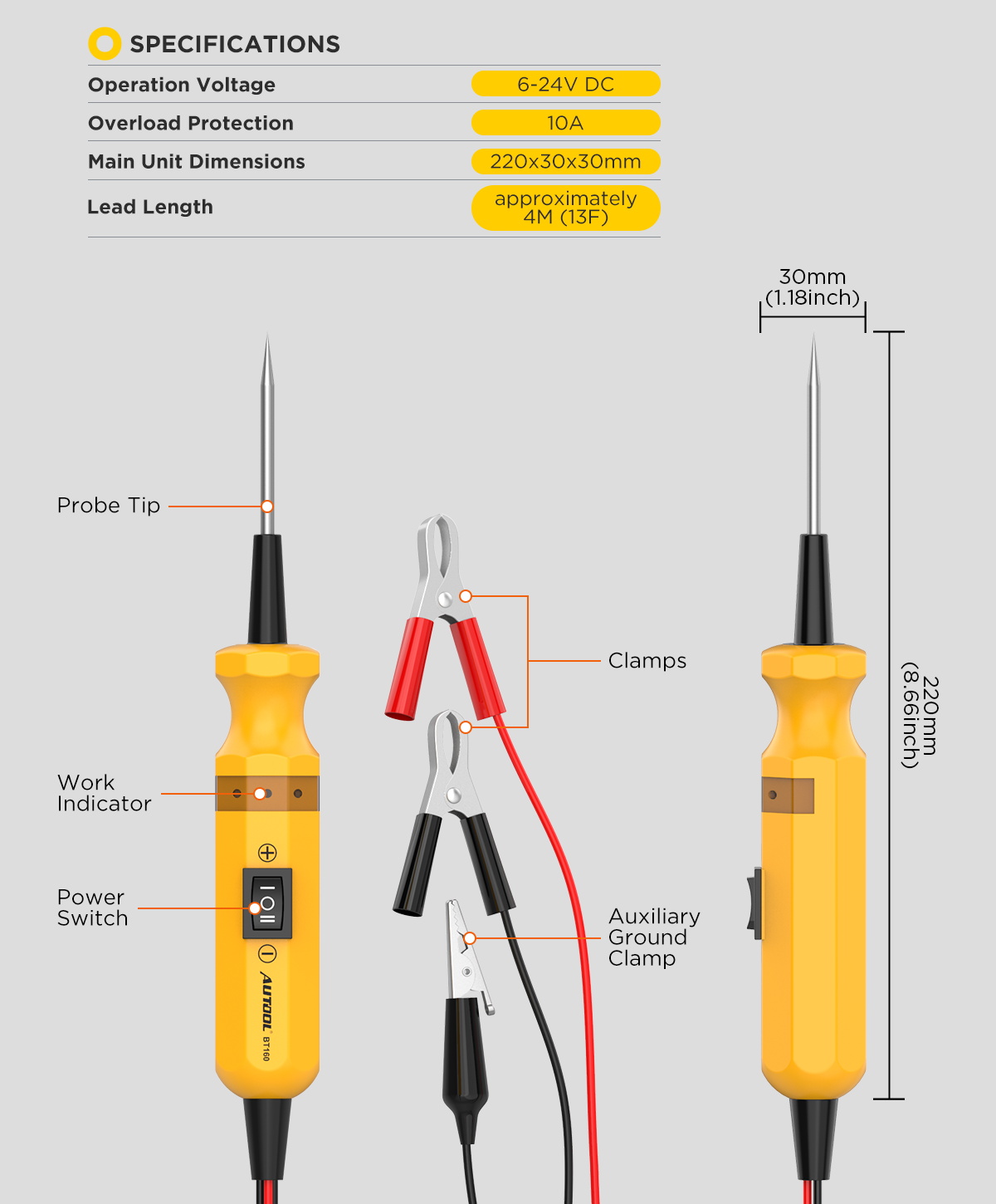

Den 4 meter lange ledning forlænger batteriets rækkevidde, mens sondehuset på 220 × 30 × 30 mm passer i én hånd.
Komponentaktivering
Understøtter komponenttestning både uden for køretøjet og i køretøjets elektriske system. Følg den specificerede ledningsførings- og aktiveringsprocedure for den komponent, der testes. Anvend kun output i den dokumenterede polaritets-/strømtilstand; tilsæt ikke strøm eller jord til en ECU, SRS, sensor eller datalinje uden en specifik autoriseret procedure.
3 års garantisupport
Hovedenhed: 3 års garanti. Standardtilbehør: 1 års garanti. Garantipolitik.
Servicearbejdsgang
Tilslut, identificer og test kredsløbet
Tilslut til batteri
Rul ledningerne ud. Tilslut den røde klemme til den positive pol på bilbatteriet og den sorte klemme til den negative pol.
Kør en hurtig selvtest
Tryk på kontakten for at bekræfte LED-feedback. Rød indikerer positiv spænding, og grøn indikerer negativ spænding.
Undersøg kredsløbet
Berør probespidsen mod kredsløbskontakten, ledningen, sikringen, relæet, dioden eller komponentterminalen i henhold til den valgte testtilstand.
Læs LED- og buzzerfeedback
Brug LED-farve, buzzeradfærd og kredsløbsrespons til at identificere positive, negative, åbne, kontinuerlige, jordede, overbelastede eller kortsluttede tilstande.

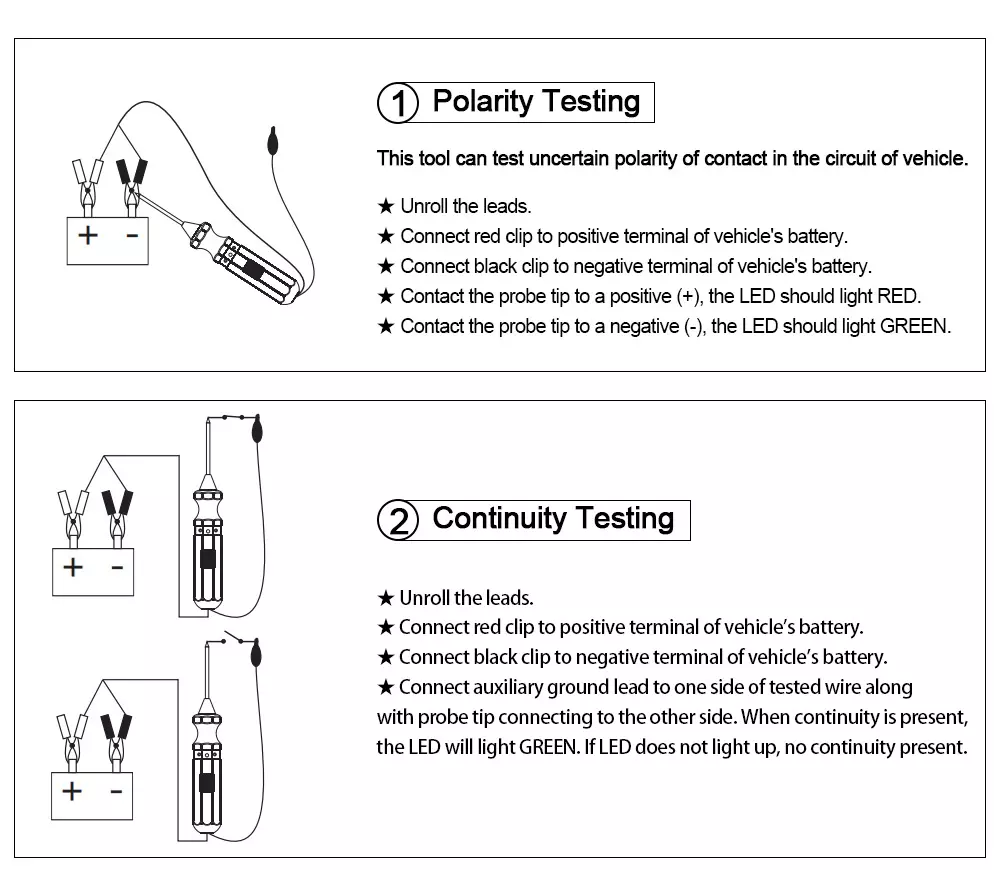

Polaritetstestning
Kontakt probespidsen med det testede punkt. En positiv kontakt lyser den røde LED, mens en negativ kontakt lyser den grønne LED.
Kontinuitetstestning
Tilslut den ekstra jordledning til den ene side af den testede ledning og probespidsen til den anden side. Grøn LED betyder, at der er kontinuitet.

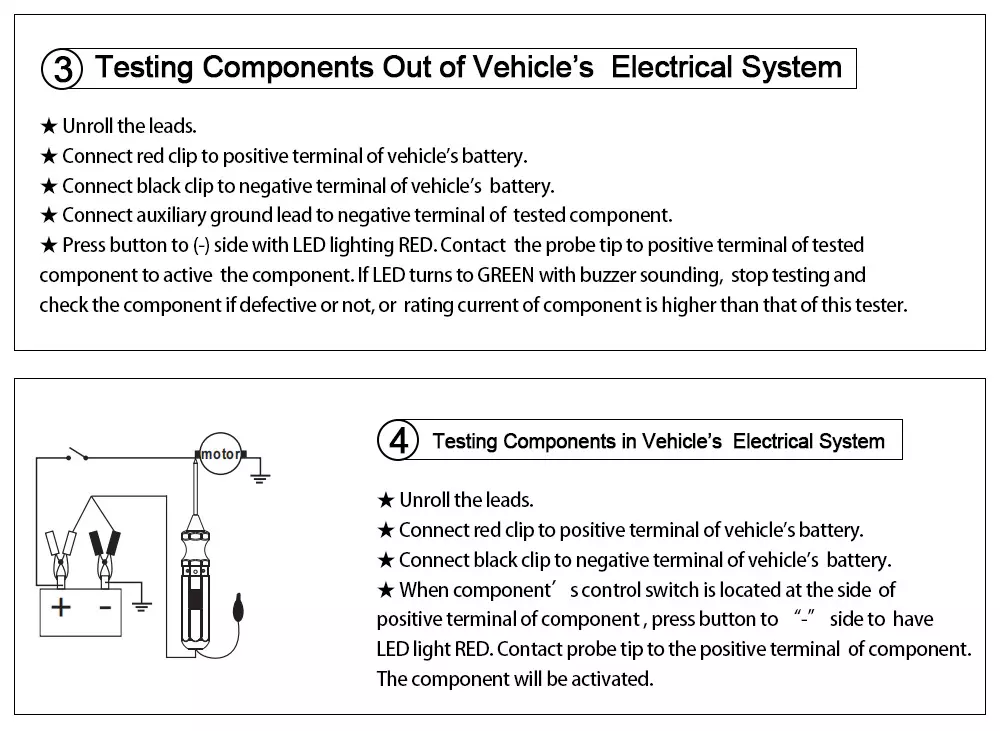

Komponentaktivering
Brug tænd/sluk-knappen til at anvende positiv eller negativ effekt under den korrekte opsætning. Stop øjeblikkeligt, hvis LED'en skifter farve med buzzerfeedback.

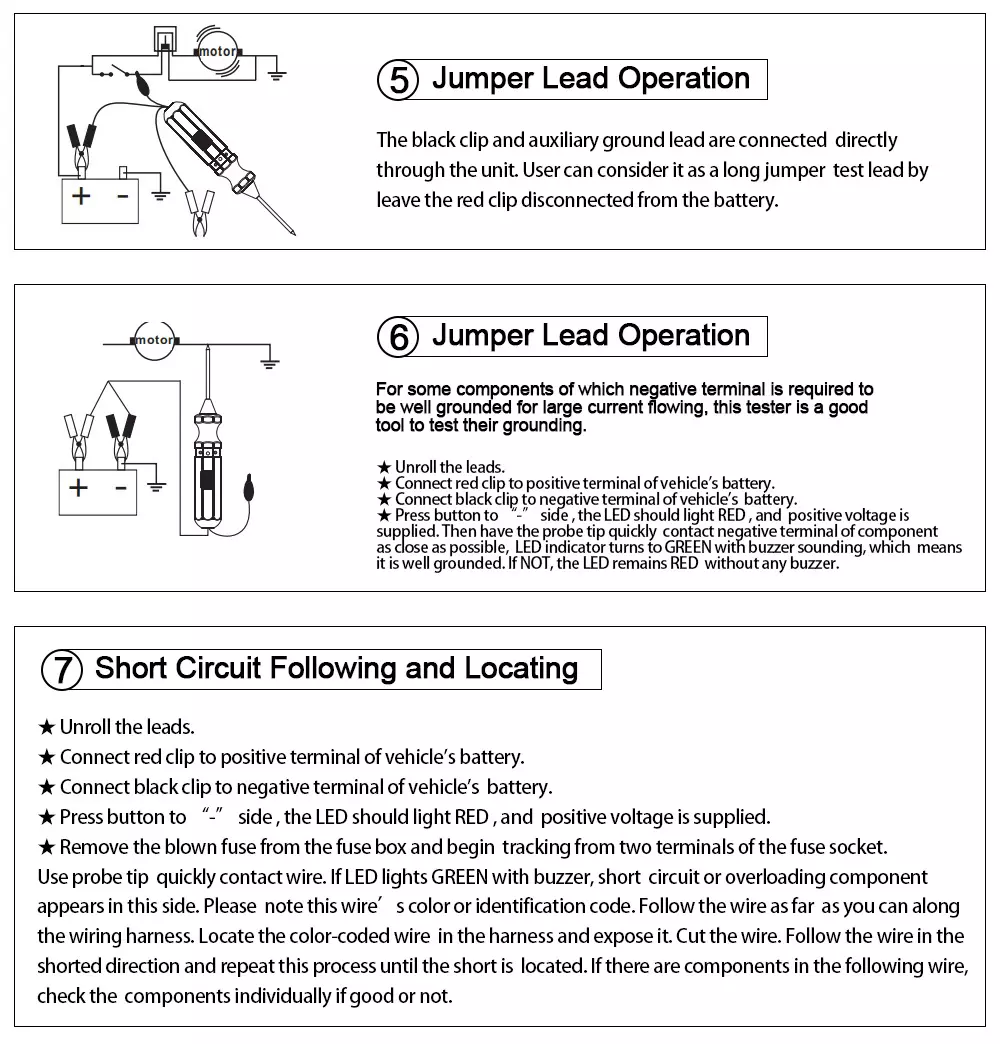

Betjening af jumperledning
Den sorte klemme og den ekstra jordledning er direkte forbundet gennem enheden, hvilket gør det muligt BT160 at fungere som en lang jumpertestledning i passende kontroller.
Jordingstest
Brug jordingstesttilstanden til at kontrollere, om den negative jordforbindelse på en komponent er god, når høj strøm kræver pålidelig jordforbindelse.
Kortslutningslokalisering
Fjern den sprungne sikring, start fra sikringsfatningen, følg ledningsnettet, og kontroller ledningssiden, hvor den grønne LED med brummer lyser.
Sikker brug
Begræns strømforsynede tests til godkendte kredsløb
Kun 6-24V DC
Bruge BT160 kun med 6-24V DC bilelektriske systemer, inklusive almindelige 12V biler og 24V tunge lastbiler.
Må ikke anvendes på vekselstrøm
BT160 er ikke designet til 110V / 220V AC husholdningsstrøm eller andre systemer over 24V DC.
Gnistvarsel
Der kan opstå gnister ved probespidsen under brug. Må ikke anvendes i områder med brændbar gas, støv eller eksplosive forhold.
Inspicer før brug
Kontrollér huset, probespidsen, klipsene og ledningerne før brug. Brug ikke testeren, hvis der findes revner, blotlagte ledninger eller synlige skader.
Skarp probespids
Sonden er skarp. Brug og opbevar den forsigtigt, og hold værktøjet utilgængeligt for børn.
Åbn ikke værktøjet
Må ikke skilles ad BT160. Åbning af værktøjet ugyldiggør garantien, og reparationer bør udføres af autoriseret servicesupport.
Fortolk resultatet i kontekst
Verificér kredsløbet, tilstanden, polariteten og den tilladte belastning, før du tilslutter strøm eller jord. Beskyttelse i testeren beviser ikke, at en ECU, sensor, SRS-kredsløb eller andet følsomt modul kan acceptere en aktiv udgang.
Stop ved overbelastningsalarm
Under aktivering af komponenter kan en overbelastning afbryde udgangen og udløse et LED-skift med en bippende alarm. Stop testen, og kontroller derefter kredsløbet, komponentens tilstand og den nominelle strøm, før du fortsætter.
Modelsammenligning
Vælg det rigtige kredsløbstestværktøj
Modelguide
Vælg en eller flere modeller. BT160 er valgt som standard.
| Produktnavn | BT160 | BT210 | BT250 | BT260 | BT280 |
|---|---|---|---|---|---|
| Måleområder | |||||
| Måleområde for DC-spænding | × | 9~30V | 0~65V | 0~65V | 0.1~100V |
| Måleområde for AC-spænding | × | 9~30V | 0~65V | 0~65V | 0.1~100V |
| Måleområde for modstand | × | × | 0~200KΩ | 0~200KΩ | 1~200KΩ |
| Aktuelt måleområde | 0~10A | 0~10A | 1~10A | Tallet 1–10 A er en nominel strøm-/beskyttelsesgrænse. Vælg en model med en dokumenteret amperemetertilstand, når strømmåling er påkrævet. | 0~18A |
| Kernetests og beskyttelse | |||||
| DC-spændingsdetektionstilstand | ✓ | ✓ | ✓ | ✓ | ✓ |
| Jordingstest | ✓ | × | ✓ | ✓ | ✓ |
| Temperaturtest | × | ✓ | × | × | × |
| Polaritetstest | ✓ | ✓ | ✓ | ✓ | ✓ |
| Strømoverbelastningsbeskyttelse | ✓ | ✓ | ✓ | ✓ | ✓ |
| Kontinuitetstest | ✓ | ✓ | ✓ | ✓ | ✓ |
| Diodetesttilstand | ✓ | × | ✓ | ✓ | ✓ |
| Modstandsdetekteringstilstand | × | × | ✓ | ✓ | ✓ |
| Avanceret diagnostik og output | |||||
| Injektortest | × | × | × | × | ✓ |
| 0~5V strømforsyning | × | × | × | × | ✓ |
| Relætest | × | × | × | × | ✓ |
| Komponentaktivering | × | × | × | × | ✓ |
| Oscilloskoptilstand | × | × | × | × | ✓ |
| Multimetertilstand | × | × | × | × | ✓ |
| Smart-test | × | × | × | × | ✓ |
| Hardware, strøm, grænseflade og opdateringer | |||||
| Driftsspænding | 6~24V | 9~30V | 9~30V | 9~30V | 9~30V |
| Strømkabellængde | 4m | 1.1m | 1.5m | 12m | 6m |
| Flersprogede | × | × | 9 | 9 | 14 |
| Skærmstørrelse | × | × | 1,65 tommer | 1,65 tommer | 2,8 tommer |
| TFT-farveskærm | × | × | ✓ | ✓ | ✓ |
| LED-lys | × | ✓ | ✓ | ✓ | ✓ |
| Onlineopdatering | × | × | × | × | ✓ |
Manual og support
Find manualen og tilslutningsvejledningen

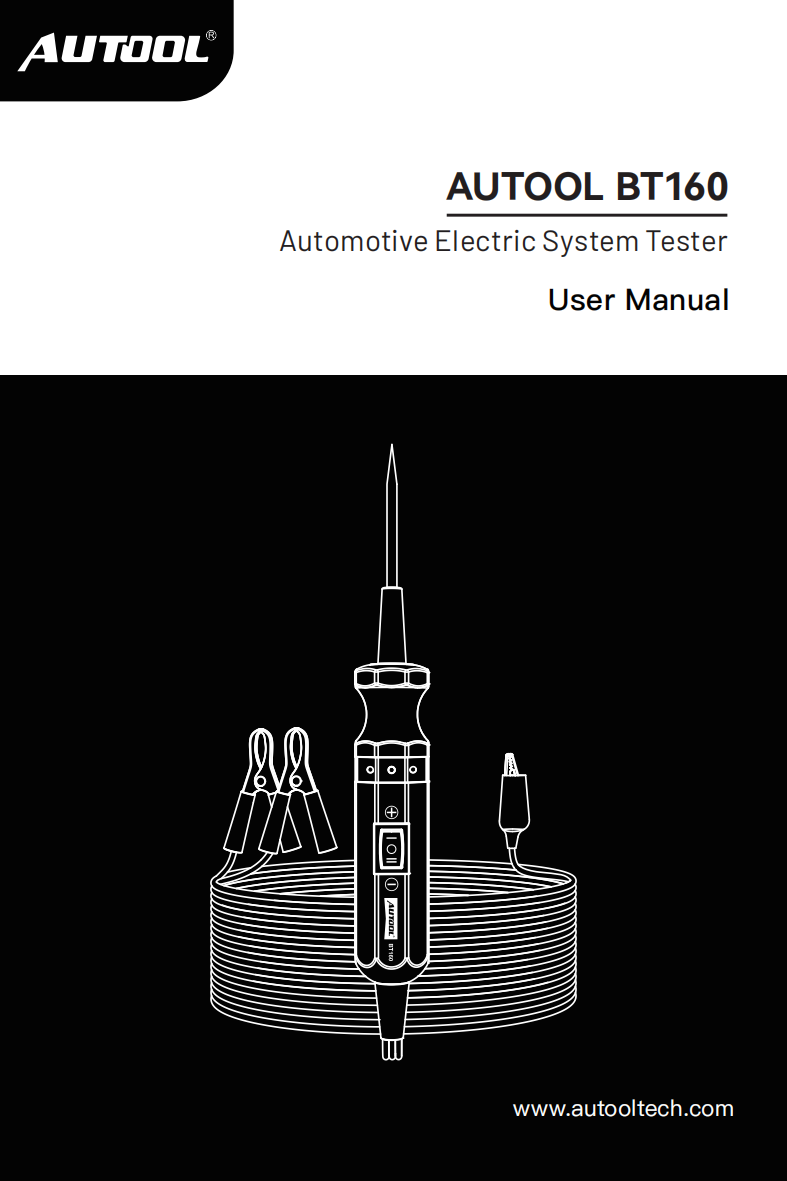

AUTOOL BT160 Brugermanual
Åbn PDF-manualen for AUTOOL BT160 Spændings-, polaritets-, kontinuitets-, diode- og jordingskontrol, kortslutningssporing, komponentaktivering, overbelastningsbeskyttelse og fejlfindingssupport.

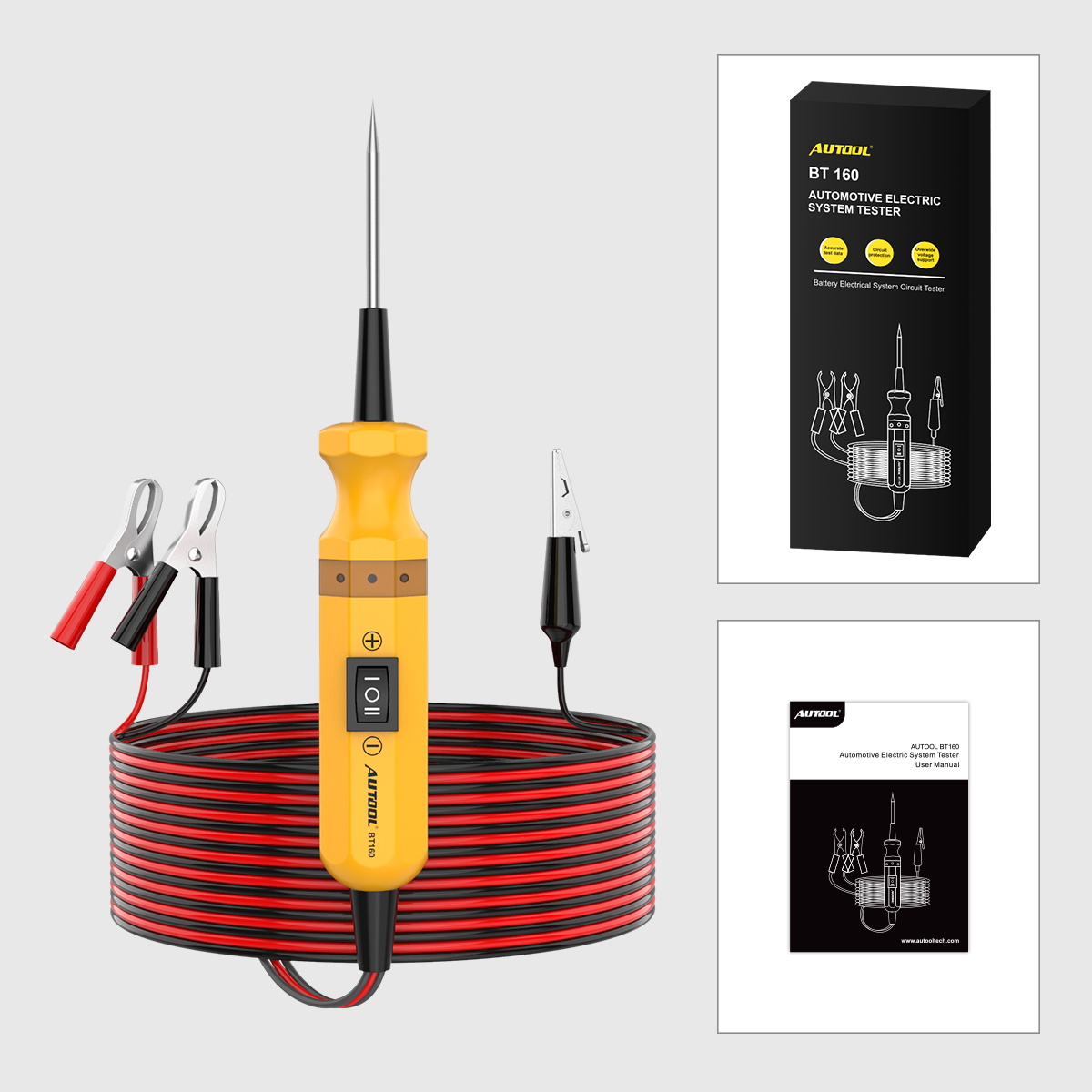

Pakkens indhold
Se hvad der følger med i æsken
- HovedenhedAUTOOL BT160 tester af bilens elektriske system
- StrømkabelIntegreret 4m / 13ft ledning med røde og sorte batteriklemmer
- HjælpejordEkstra jordklemme
- DokumentationBT160 brugermanual
- DetailkasseAUTOOL BT160 detailpakke
- SlutkontrolTilbehør følger den angivne pakkekonfiguration.
Køberspørgsmål
Spørgsmål om kredsløbstilslutning og måling
Kan BT160 Skal den bruges på 12V biler og 24V lastbiler?
Ja. BT160 er designet til 6-24V DC-systemer, så den er velegnet til almindelige 12V elektriske kontroller af biler og 24V elektriske kontroller af tunge lastbiler, når den bruges inden for det angivne område.
Kan BT160 Skal den bruges på 110V eller 220V AC-kredsløb?
Ingen. BT160 er ikke designet til 110V / 220V AC husholdningsstrøm eller nogen anden over-24V DC-system. Brug det kun på 6-24V DC elektriske bilsystemer.
Gør BT160 Måle nøjagtige spændingsværdier?
BT160 har ikke en skærm og er ikke det rigtige valg til aflæsning af nøjagtige spændingsværdier. Den er beregnet til hurtig kontrol af DC-kredsløbstilstedeværelse, polaritet, kontinuitet, diode, jording og overbelastning. Vælg BT210, BT250, BT260, eller BT280 hvis du har brug for numerisk spændingsvisning eller flere målefunktioner.
Hvad betyder de røde og grønne LED'er?
Rød LED indikerer positiv spænding tilført eller detekteret. Grøn LED indikerer negativ spænding tilført eller detekteret. Ved kontinuitetstest indikerer grøn LED-feedback, at der er kontinuitet.
Gør BT160 Støtte temperaturtest eller LED-lys?
BT160 er placeret som en simpel 6-24V DC kredsløbstester og angiver ikke temperaturtest eller LED-lys som BT160 funktioner i modelsammenligningen. Vælg BT210 hvis du har brug for temperaturtest og LED-lyssupport.
Hvordan fungerer tænd/sluk-knappen?
Afbryderen kan bruges til at udsende spænding under passende tests.
- Tryk på “-” siden for at udsende positiv spænding, og tryk på “=” siden for at udsende negativ spænding.
- Følg manualen, og stop, hvis LED-lampen skifter farve med buzzerfeedback under komponenttest.
- Brug kun den dokumenterede polaritets-/strømtilstand, og tilsæt aldrig strøm eller jord til en ECU, SRS, sensor eller datalinje uden en specifik procedure.
Hvad skal jeg gøre, hvis overbelastningsbeskyttelsen udløses?
Hvis BT160 Hvis der bipper, eller LED'en ændrer sig uventet under en strømforsynet test, skal testen stoppes med det samme. Kontroller, om den testede komponent er defekt, om kredsløbet er kortsluttet, eller om komponentens nominelle strøm er højere, end testeren kan understøtte.
Hvad er inkluderet i BT160 Pakke?
Pakkens indhold: BT160 hovedenhed, integreret ledning med røde og sorte batteriklemmer, ekstra jordklemme, brugermanual og detailæske.
Hvilke AUTOOL Skal jeg vælge en kredsløbstester?
- Vælge BT160 hvis du har brug for en kompakt 6-24V DC-tester uden skærm til polaritet, åbent kredsløb, diode, jording og overbelastningsbeskyttelse.
- Vælge BT210 til et simpelt digitalt display, temperaturtest og LED-lys.
- Vælge BT250 eller BT260 til TFT-skærm, AC/DC-spænding, modstand og understøttelse af flere sprog.
- Vælge BT280 til smart test, multimeter, oscilloskop, relæ, injektor, komponentaktivering, onlineopdatering og avancerede diagnostiske funktioner.
Hvor lang er garantien?
Hovedenhed: 3 års garanti. Standardtilbehør: 1 års garanti. Garantipolitik.
