AUTOOL ОбновеноOBD2 Кутия за разбиване
US$109.00
- Дисплей за напрежение в избрана точка
- Цветово кодирани пин светодиоди
- 16-пинов тестов достъп
- 12 V Временно резервно копие на ECU
- Показване на напрежението в избраната точка: Вижте избраното напрежение на OBD интерфейса на вградения дисплей.
- Цветово кодирани пин светодиоди: Използвайте червено pin-16 мощност, зелено pin-4/5 заземяване и жълти комуникационни светодиоди като индикатори за състояние.
- 16-пинов тестов достъп: Достигнете всичките 16 OBD2 свържете точките за достъп с 4 мм кабели, мултицет или осцилоскоп, докато скенерът остава свързан.
- 12 V Временно резервно копие на ECU: Използвайте подходяща резервна батерия само за одобрена процедура на превозно средство; външните устройства за натоварване не трябва да превишават 1 A.
- 45 см TPU кабел: Преместете тестовата точка далеч от порта на превозното средство с 45 см гъвкав TPU кабел.
- Показване на напрежението в избраната точка: Вижте избраното напрежение на OBD интерфейса на вградения дисплей.
- Цветово кодирани пин светодиоди: Използвайте червено pin-16 мощност, зелено pin-4/5 заземяване и жълти комуникационни светодиоди като индикатори за състояние.
- 16-пинов тестов достъп: Достигнете всичките 16 OBD2 свържете точките за достъп с 4 мм кабели, мултицет или осцилоскоп, докато скенерът остава свързан.
- 12 V Временно резервно копие на ECU: Използвайте подходяща резервна батерия само за одобрена процедура на превозно средство; външните устройства за натоварване не трябва да превишават 1 A.
- 45 см TPU кабел: Преместете тестовата точка далеч от порта на превозното средство с 45 см гъвкав TPU кабел.
- 3-годишна гаранция Основно устройство 3 години · Аксесоари 1 година
- 90-дневно връщане Допустими връщания в рамките на 90 дни
- Официален магазин Оригинални продукти · Директна поддръжка
OBD2 Подобрена разпределителна кутия · Дисплей за напрежение, LED индикатори и 16-пинов достъп
Добавете сигнали за напрежение и LED към достъп до пиновете
Дръжте съвместим скенер вграден, докато преглеждате напрежението в избраната точка, четете цветно кодираните LED индикатори за състоянието и осъществявате достъп до всички 16 DLC пина с мултицет, осцилоскоп или съвместими 4 мм кабели. Подобрената кутия за разклонение осигурява и външен вход за одобрени процедури за временно архивиране на ECU.
- 16-пинов DLC разклонител
- Дисплей за напрежение в избрана точка
- Цветово кодирани LED сигнали
- 12 V Временен вход
- 45 см Връзка
Основни характеристики
Преглед на избраното напрежение и достъп до всички 16 пина

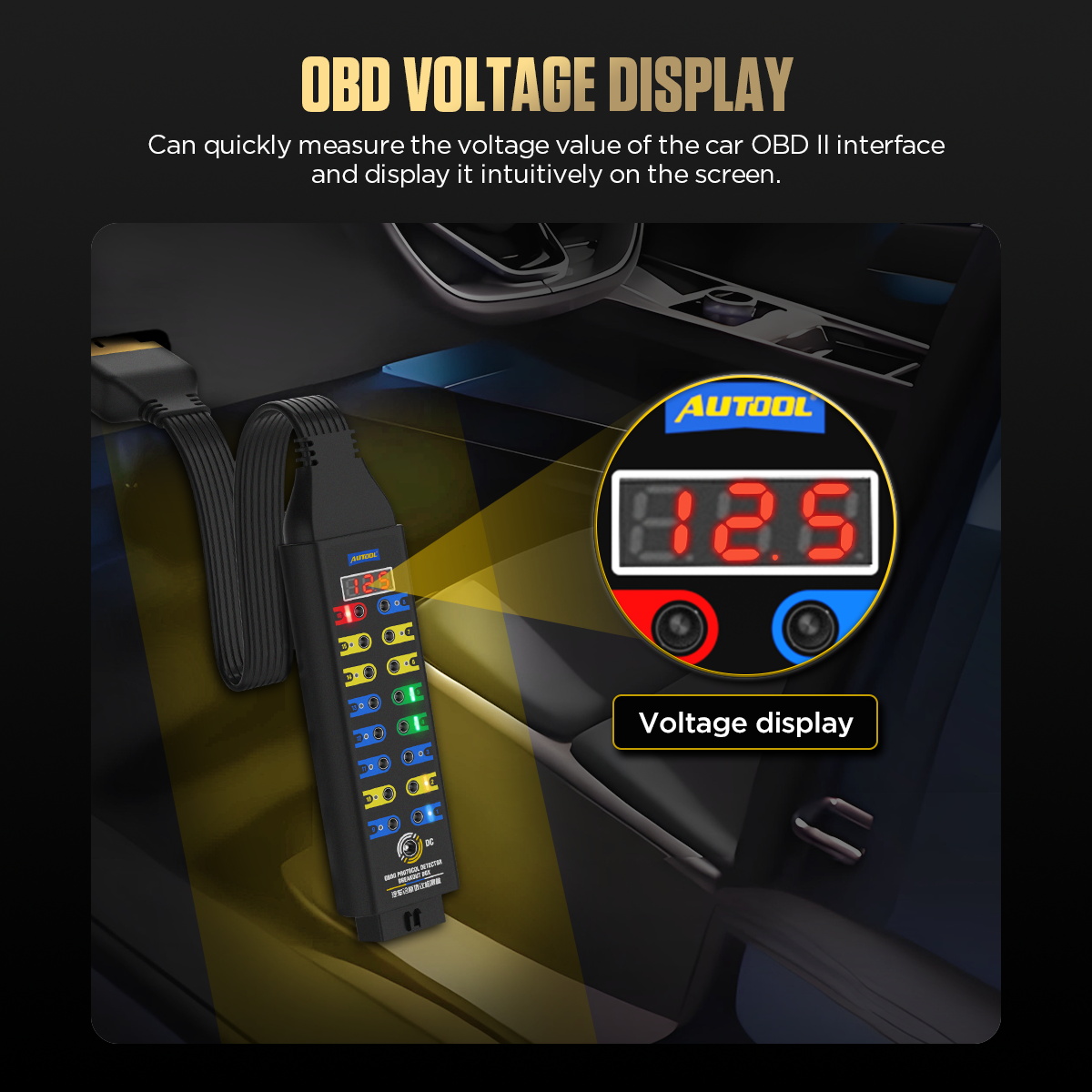

OBD дисплей за напрежение
Изберете точка на OBD интерфейс и вижте нейното активно напрежение на вградения дисплей.
Сравнете стойността с правилния пин, референтна точка, състоянието на превозното средство и подходящ измервателен уред, преди да прецените веригата.

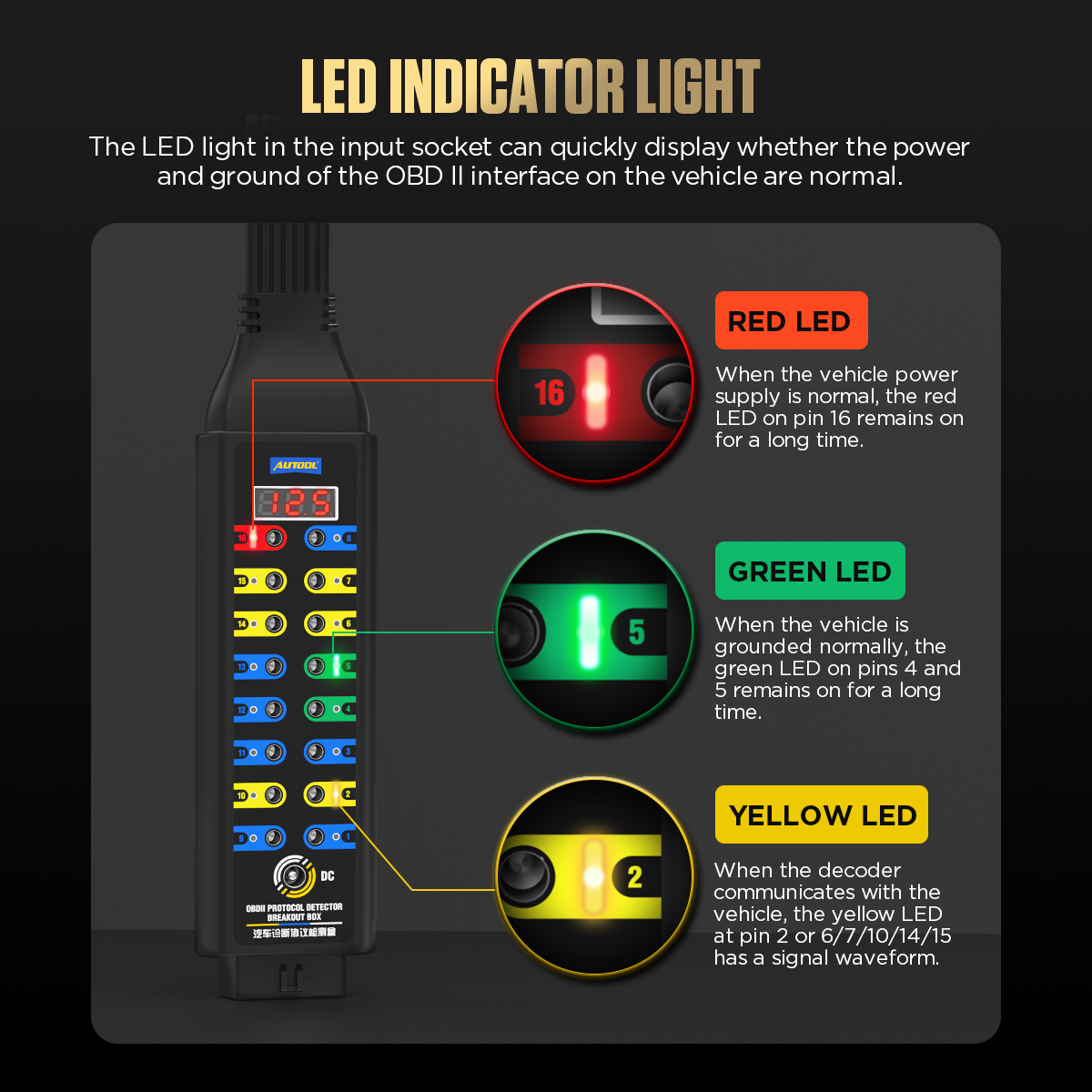

LED индикаторна светлина
Използвайте червено за захранване на пин 16, зелено за заземяване на пинове 4/5 и жълто за сигнали за активност на комуникационната линия.
Третирайте всеки светодиод като индикатор за връзка или активност, след което проверете напрежението, заземяването, формата на вълната и поведението на протокола с правилната диаграма и инструмент.

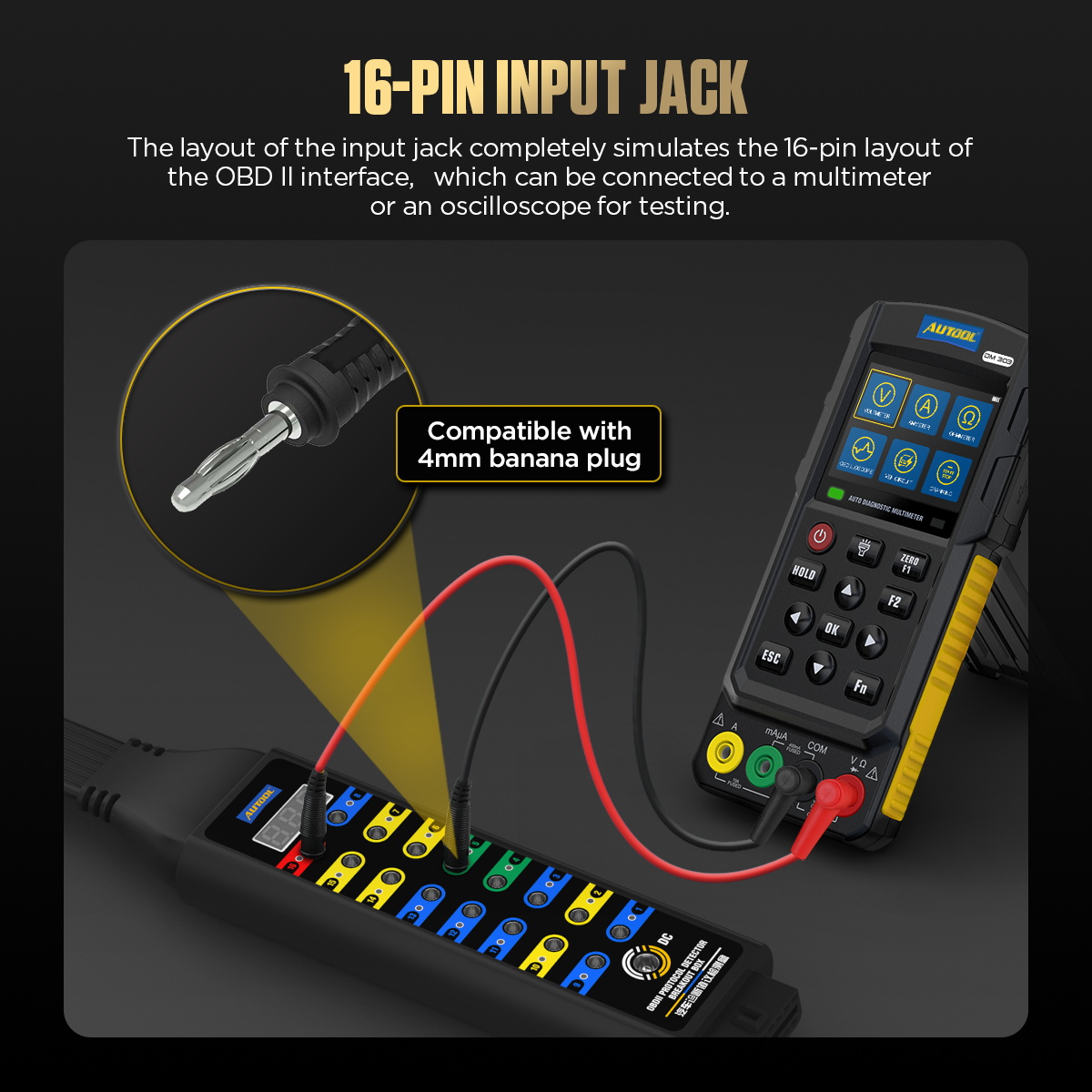

16-пинов входен жак
Вграденият входен жак напълно емулира 16-пиновия OBDII конектор и може да се използва с 4 мм бананов щепсел, мултицет или осцилоскоп за тестване на ниво пин.

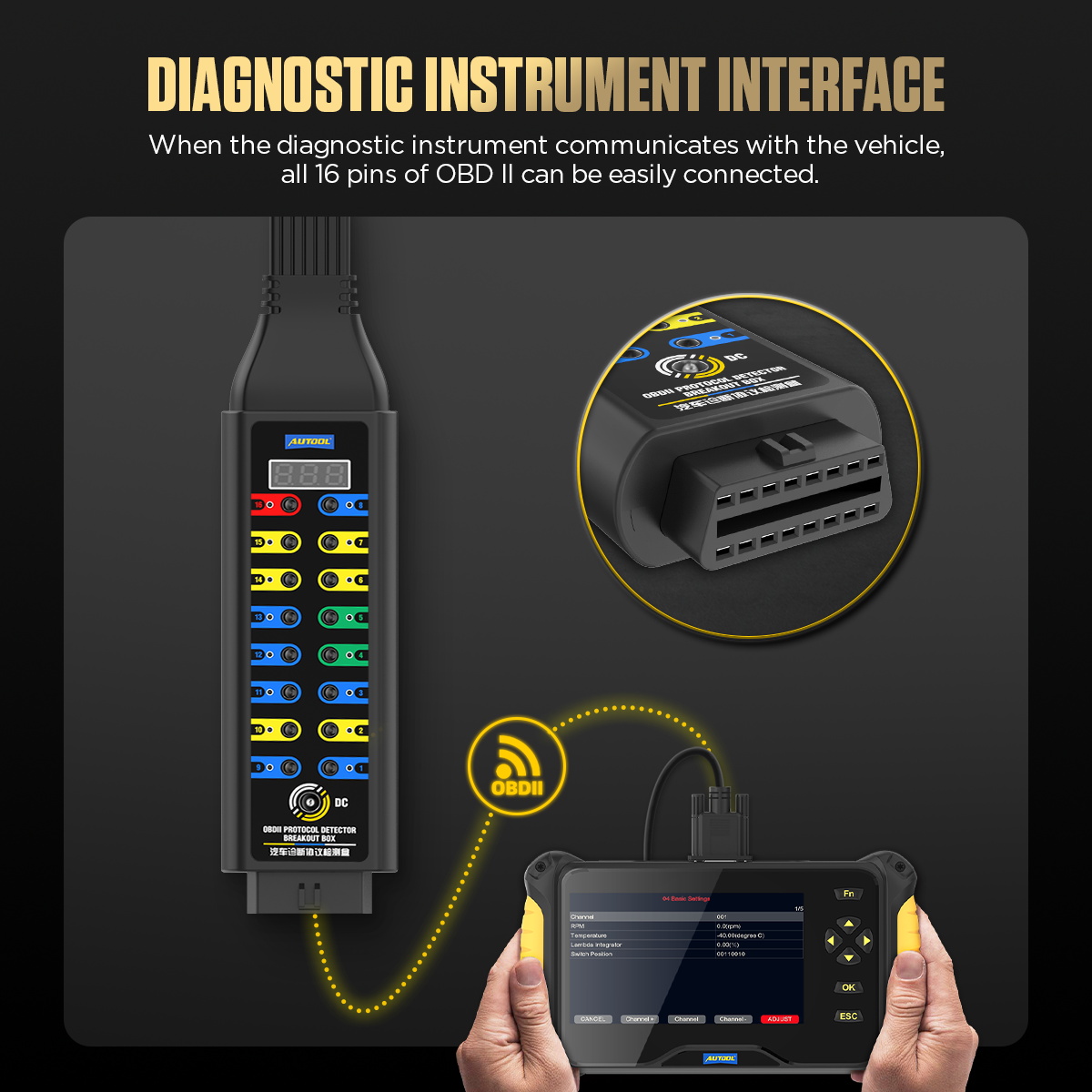

Интерфейс за диагностичен инструмент
Когато диагностичният инструмент комуникира с превозното средство, разклонителната кутия позволява бърз достъп до OBD2 16 пина за наблюдение и диагностика.

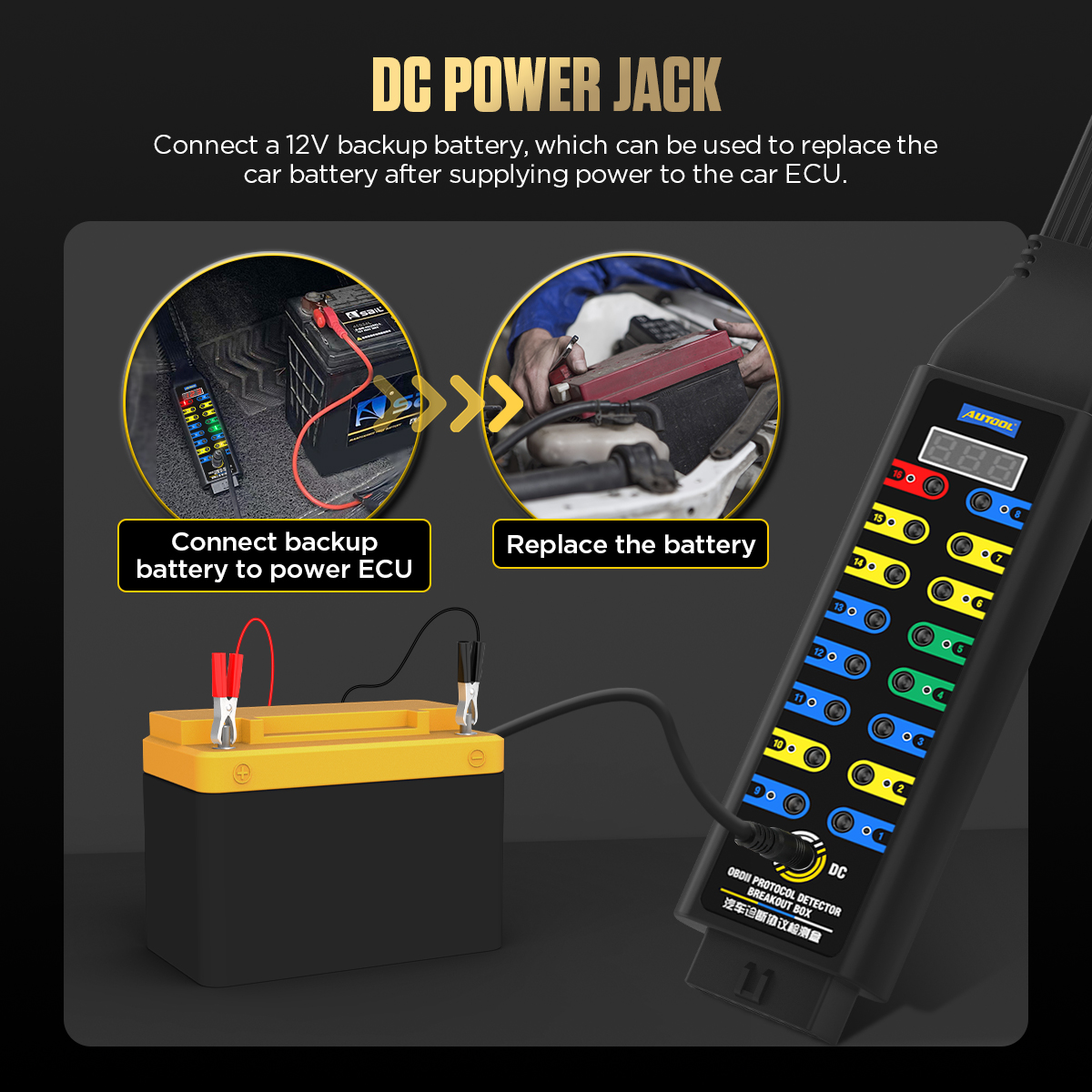

Жак за захранване с постоянен ток
DC интерфейсът може да се свърже с 12V резервна батерия, което помага за осигуряване на временно захранване на ECU и поддържа сценарии за подмяна на батерия или поддръжка на захранването на ECU.

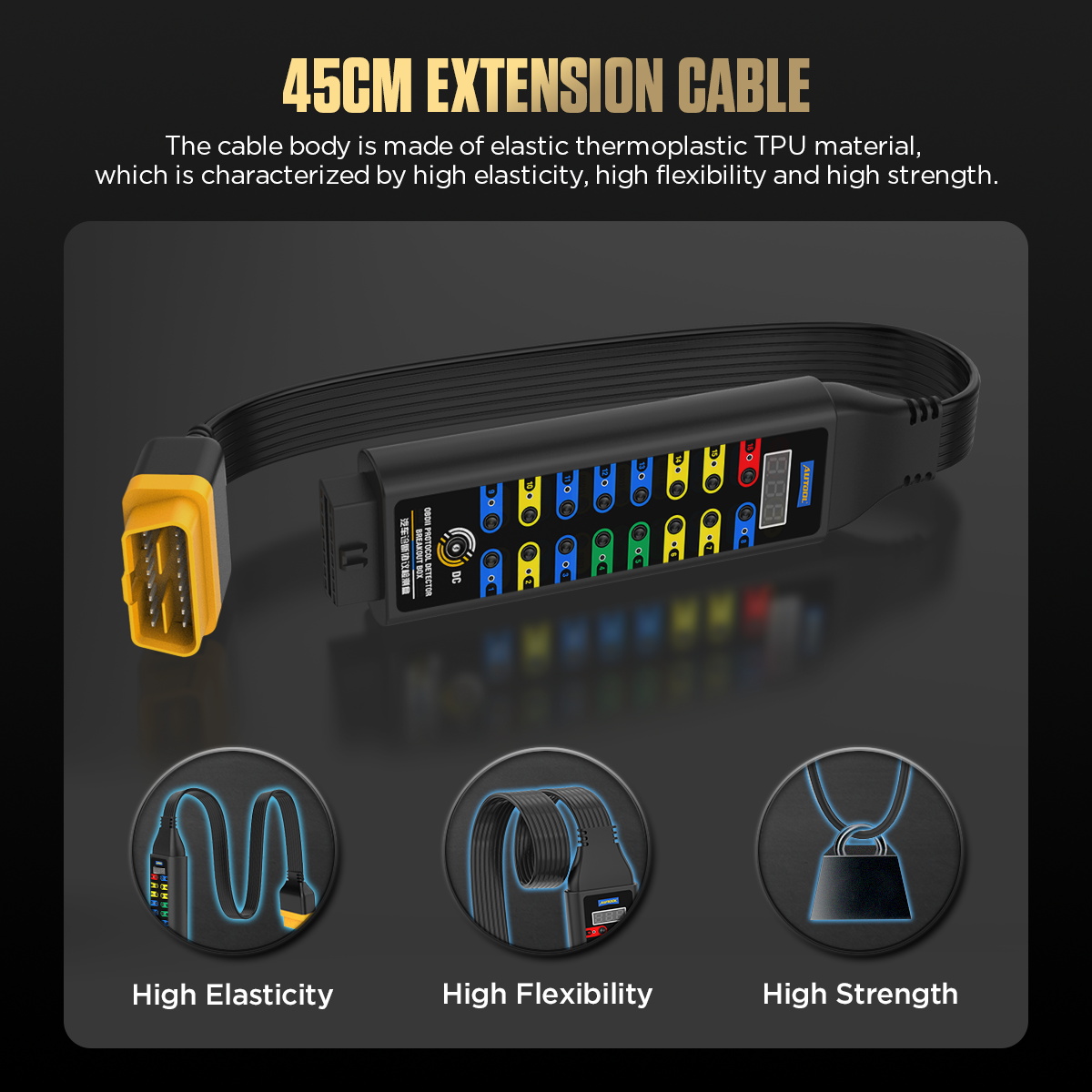

45 см TPU удължителен кабел
45-сантиметровият TPU кабел е проектиран с висока еластичност, висока гъвкавост и висока здравина за по-лесно използване около превозно средство. OBD2 пристанища.
Показания на напрежението и светодиодите
Светодиодите за състояние показват само активност на захранването, заземяването или линията. Използвайте правилната диаграма и инструмент, за да идентифицирате напрежението, формата на вълната, състоянието на шината и основната причина.
3 години гаранционна поддръжка
Основно устройство: 3 години гаранция. Стандартни аксесоари: 1 година гаранция. Гаранционна политика.
Как да използвате
Свържете скенера и външните тестови инструменти
Идентифицирайте веригата
Използвайте правилната схема на окабеляване на превозното средство, за да идентифицирате функциите на DLC пиновете, очакваното напрежение, заземяването, мрежата и безопасния метод за тестване.
Проверете и свържете
Когато превозното средство е в необходимото състояние, проверете DLC и свържете разклонителната кутия, без да насилвате или да подавате обратно пиновете.
Проверете захранването и заземяването
Проверете захранването и заземяването на конектора с подходящ измервателен уред, преди да интерпретирате комуникационната активност.
Наблюдавайте и измервайте
Дръжте скенера свързан, когато е необходимо, и използвайте тестови жакове с подходящ мултицет или осцилоскоп.
Запишете резултата
Запазване на състоянието на превозното средство, пин, референтна стойност, напрежение или форма на вълната, резултат от сканирането и всички промени, когато кутията бъде премахната.
Безопасност и съвместимост
Проверете напрежението, товара и връзките на пиновете
Квалифицирано тестване на ниво пин
Неправилните джъмпери, обратното захранване, натоварванията или връзките на сондите могат да повредят мрежите и модулите на превозното средство.
Без директни къси панталони
Не свързвайте директно късо пин 16 с пинове 4 или 5, нито пък премоствайте неизвестни тестови жакове.
Външно ограничение на натоварването
Външните устройства за натоварване не трябва да превишават 1 A.
Интерпретация на LED
Използвайте всеки светодиод като бързо захранване, заземяване или сигнал за активност, след което използвайте инструмента за справка и диагностика на веригата за проверки на протокола или ECU.
Резервно захранване
Използвайте функцията за временно резервно захранване от 12 V само при потвърдена съвместимост на веригата, полярност и одобрена сервизна процедура.
Режим № 120 Ω
Подобрената версия не включва превключваемия режим на сериен резистор 120 Ω.
Грижа и поддръжка
Този продукт се свързва директно към връзката за данни на превозното средство, така че прочетете бележките за безопасност, преди да използвате джъмпери, устройства за натоварване, мултиметри, осцилоскопи или резервно захранване на ECU. Неправилната употреба може да повреди комуникацията на данни, свързаните вериги или системите на превозното средство; спрете незабавно, ако ефектът от дадена операция е несигурен.
Резултати
Превърнете достъпа с ПИН в измерими доказателства
Захранване и заземяване
Запишете измерените резултати за захранването и пада на напрежението/заземяването при определено натоварване и състояние на превозното средство.
Комуникационна дейност
Използвайте светодиодите като ориентири за местоположение, след което заснемете съответната форма на вълната или поведението на сканера, преди да стигнете до заключение.
Сравнение на преминаване
Сравнете комуникацията на скенера с директна връзка и с вградената разклонителна кутия, за да откриете промени, предизвикани от настройката.
Диагностика на мрежата
Интерпретирайте съпротивлението, напрежението на отклонение, формата на вълната, терминацията и изолацията на модула само чрез мрежовата процедура, специфична за превозното средство.
Сравнение на модели
Изберете функции за достъп, дисплей и индикатор
Ръководство за модели
Изберете един или повече модели. „Подобрена версия“ е избрана по подразбиране.

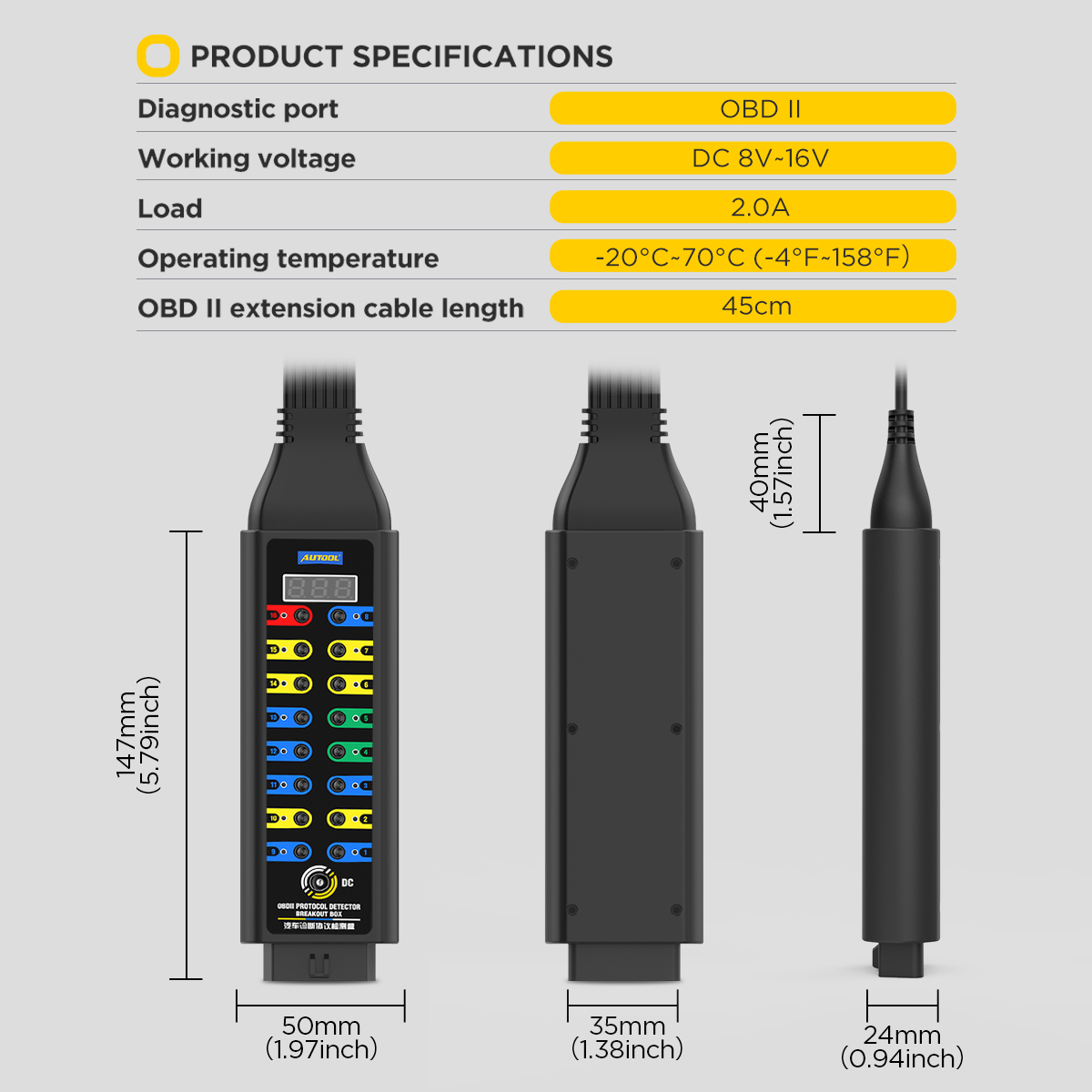

| Име на продукта | Основна версия | Обновена версия | Премиум версия |
|---|---|---|---|
| Ограничения за свързване и работа | |||
| Диагностичен порт | OBD2 | OBD2 | OBD2 |
| Работно напрежение | DC 8V~30V | DC 8V~16V | DC 6V-30V |
| Зареждане | 2.0 A номинален ток; външното натоварване не трябва да надвишава 1 A | 2.0 A номинален ток; външното натоварване не трябва да надвишава 1 A | 2.0 A номинален ток; външното натоварване не трябва да надвишава 1 A |
| Работна температура | -20℃~70℃（-4°F~158°F） | -20℃~70℃（-4°F~158°F） | -20℃~70℃（-4°F~158°F） |
| OBD2 Дължина на удължителния кабел | 45 см | 45 см | 45 см |
| Хардуер за дисплеи и захранване | |||
| OBD дисплей за напрежение | × | ✓ | ✓ |
| LED индикаторна светлина | × | ✓ | ✓ |
| Захранващ кабел | × | ✓ | ✓ |
| Вграден входен жак | ✓ | ✓ | ✓ |
| Тест за достъп и проверки на вериги | |||
| Достъп до тест на протоколния сигнал | ✓ | ✓ | ✓ |
| Откриване на мощност | ✓ | ✓ | ✓ |
| Откриване на заземяваща верига | ✓ | ✓ | ✓ |

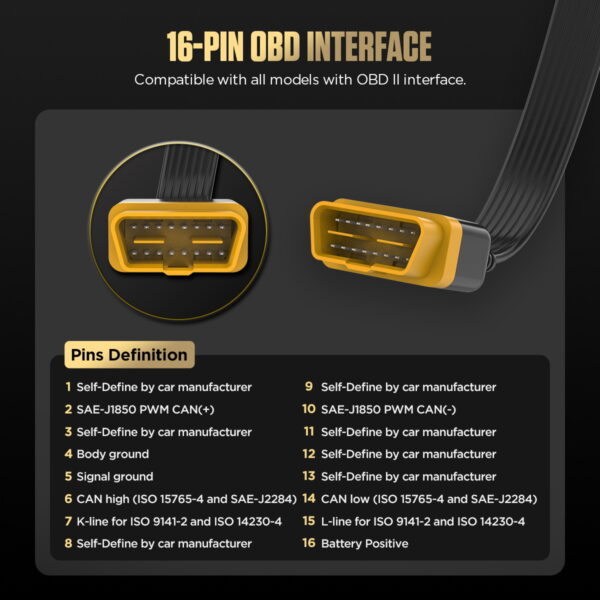

| 16-пинов OBD интерфейс | ✓ | ✓ | ✓ |
| Режим на сериен резистор 120Ω | × | × | ✓ |
Ръководство и поддръжка
Потвърдете порта, пиновете и съвпадението на инструмента

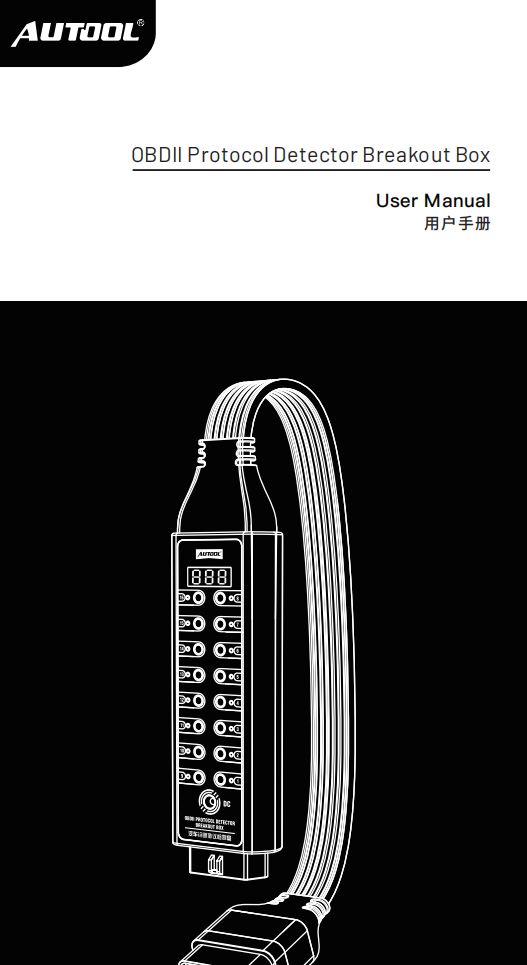

AUTOOL OBD2 Обновено ръководство за потребителя на Breakout Box
Отворете PDF ръководството за подобрено свързване на разклонителна кутия, дисплей за напрежение, LED индикатори и тестване на пинове, с поддръжка за безопасност на измерването и отстраняване на неизправности.

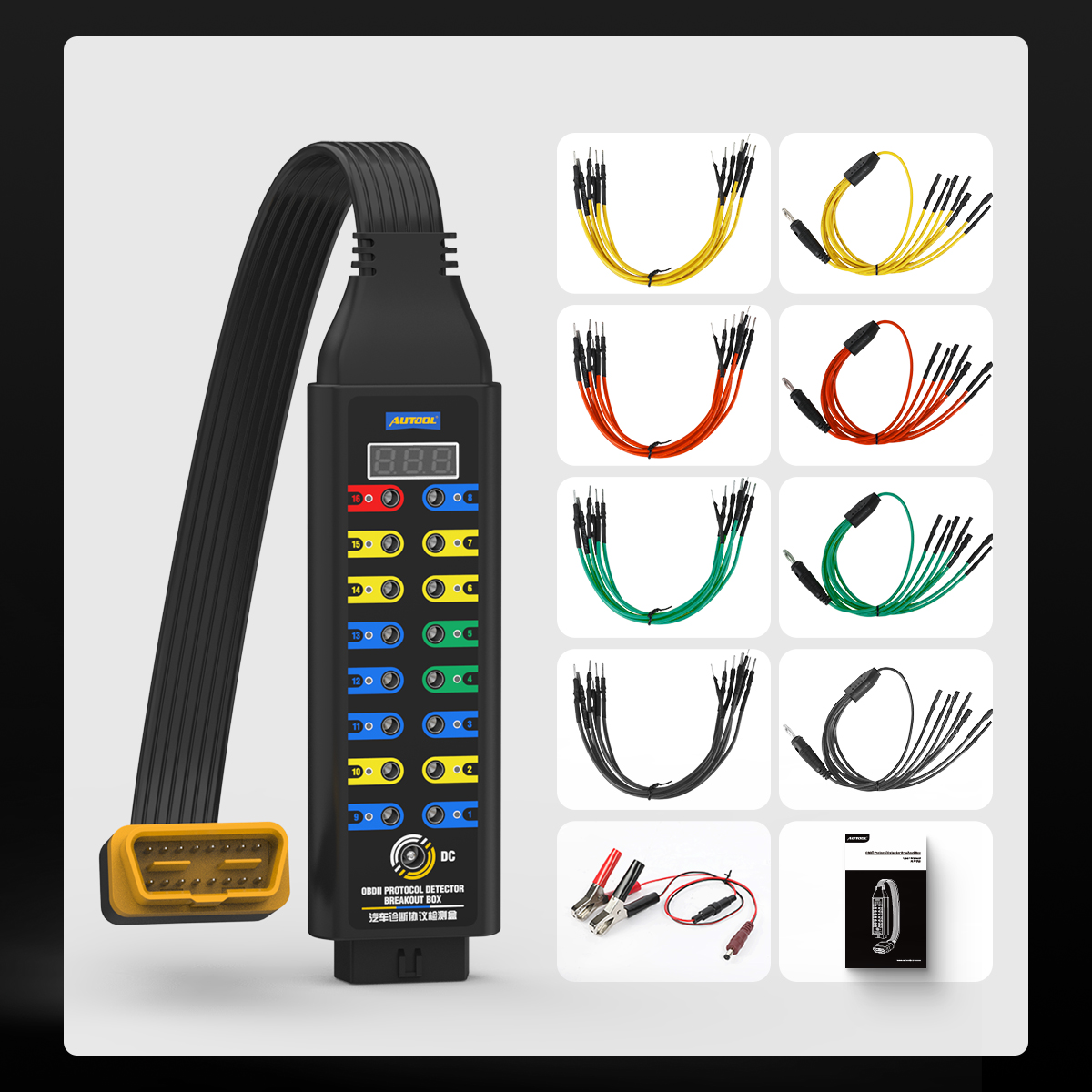

Съдържание на пакета
Проверете подобрения пакет Breakout Box
- Подобрена кутия за разбиванеОсновно устройство и 45 см диагностична връзка.
- АксесоариВключени са само кабелите, захранващият кабел и документацията, показани за избраната версия; потвърдете опцията преди да поръчате.
Често задавани въпроси
Въпроси за съвместимост и функция на подобрената OBDII кутия за разпределение на двигатели
Какво е едно OBD2 За какво се използва разклонителна кутия?
Един OBD2 Разклонителната кутия осигурява достъп до OBD2 диагностичен конектор, така че потребителите да могат да наблюдават захранването, заземяването, протоколните сигнали и напрежението, като същевременно улеснява свързването на диагностичен инструмент, мултицет или осцилоскоп към 16 OBD2 щифтове.
Каква е разликата между основна и подобрена версия?
Подобрената версия добавя OBD дисплей за напрежение, LED индикатор и поддръжка на захранващ кабел. Основната версия е предназначена главно за тестване на основен протокол, захранване, заземяване, 16-пинов достъп и вграден входен жак, но без тези подобрени функции на дисплея и индикатора.
Обновената версия добавя OBD дисплей за напрежение, LED индикатори и поддръжка за 12 V временно резервно захранване на ECU към оформлението за достъп до пиновете. Premium добавя режим 120 Ω; попитайте AUTOOL за актуалните спецификации и списъка с пакети преди покупка.
Поддържа ли подобрената версия режим на резистор от 120 Ω?
Не. Подобрената версия не поддържа режим на последователен резистор 120 Ω. Сравнителната таблица идентифицира тази функция като функция на Premium версията.
Мога ли да използвам диагностичната кутия с мултицет или осцилоскоп?
Да. Вграденият входен жак напълно емулира 16-пиновия OBDII конектор и може да се използва с 4 мм бананов щепсел, мултицет или осцилоскоп, когато разбирате схемата на превозното средство и функцията на пиновете.
Какво означават LED индикаторите?
Червеният индикатор показва състоянието на захранване на пин 16. Зелените индикатори показват състоянието на заземяване на пин 4 и пин 5. Жълтите индикатори показват активност на сигнала на съответните комуникационни пинове.
Използвайте червените, зелените и жълтите светодиоди като бързи сигнали за идентифицираните пинове за захранване, заземяване и комуникация, след което използвайте референтния източник на веригата и подходящ измервателен уред или осцилоскоп за измервания.
Може ли да захранва ECU по време на смяна на батерията?
Да. Жакът за захранване с постоянен ток може да се свърже с резервна 12V батерия, за да осигури временно захранване на ECU по време на смяна на батерията или свързана сервизна работа.
Какво трябва да избягвам, когато използвам този продукт?
- Не късо съединение директно на пин 16, пин 4 или пин 5.
- Не използвайте джъмпер, за да късо съединение на входния жак, ако не сте сигурни за електрическата верига на автомобила.
- Не свързвайте външни устройства за натоварване, надвишаващи 1A, дори ако изображението със спецификацията на продукта посочва номинално натоварване от 2.0A.
С какви превозни средства е съвместим?
The OBD2 Breakout Box може да се адаптира към превозни средства с OBD2 интерфейс и е предназначен за достъп до OBDII диагностичния конектор.
Breakout Box-ът диагностичен скенер ли е?
Не. Той осигурява индикации за достъп и състояние. Съвместим скенер, измервателен уред, осцилоскоп, информация за веригата и диагностичен метод остават отделни.
