AUTOOL LM708 R134a وR1234yf آلة الاسترداد
US$5,999.00
- دوائر تبريد مزدوجة مستقلة
- خدمة أوتوماتيكية بشاشة لمس
- خمسة موازين مخصصة
- أكثر من 20000 سجل مركبة
- دوائر تبريد مزدوجة مستقلة: متفرق R134a و HFO-1234yf تعمل الدوائر والخزانات الموجودة على متن السفينة على تقليل مخاطر التغيير والتلوث المتبادل.
- خدمة الشاشة اللمسية الأوتوماتيكية: قم بإعداد المهمة مسبقًا، ثم قم بتشغيل عمليات الاستعادة والإخلاء والتحقق من التعليق وإعادة الشحن من خلال مطالبات شاشة اللمس مقاس 7 بوصات.
- خمسة موازين مخصصة: قم بوزن خزانات غاز التبريد، وزيت PAG، وزيت POE، والزيت المستخدم بشكل منفصل.
- أكثر من 20000 سجل للمركبات: ابدأ إعداد المهمة من أكثر من 20000 سجل مركبة أو بيانات خدمة مخصصة.
- الشحن من الجانب المنخفض، والجانب العالي، والجانب المزدوج: اختر الحشوة ذات الجانب المنخفض، أو الحشوة ذات الجانب المرتفع، أو الحشوة ذات الجانبين المرتفع والمنخفض معًا.
- دوائر تبريد مزدوجة مستقلة: متفرق R134a و HFO-1234yf تعمل الدوائر والخزانات الموجودة على متن السفينة على تقليل مخاطر التغيير والتلوث المتبادل.
- خدمة الشاشة اللمسية الأوتوماتيكية: قم بإعداد المهمة مسبقًا، ثم قم بتشغيل عمليات الاستعادة والإخلاء والتحقق من التعليق وإعادة الشحن من خلال مطالبات شاشة اللمس مقاس 7 بوصات.
- خمسة موازين مخصصة: قم بوزن خزانات غاز التبريد، وزيت PAG، وزيت POE، والزيت المستخدم بشكل منفصل.
- أكثر من 20000 سجل للمركبات: ابدأ إعداد المهمة من أكثر من 20000 سجل مركبة أو بيانات خدمة مخصصة.
- الشحن من الجانب المنخفض، والجانب العالي، والجانب المزدوج: اختر الحشوة ذات الجانب المنخفض، أو الحشوة ذات الجانب المرتفع، أو الحشوة ذات الجانبين المرتفع والمنخفض معًا.
- ضمان لمدة 3 سنوات الوحدة الرئيسية 3 سنوات · ملحقات 1 سنة
- إمكانية الإرجاع خلال 90 يومًا إمكانية الإرجاع خلال 90 يومًا
- المتجر الرسمي منتجات أصلية · دعم مباشر
AUTOOL LM708 · دائرة مزدوجة R134a و R1234yf محطة خدمة
خدمة R134a و R1234yf في دوائر منفصلة
خدمة R134a و HFO-1234yf مركبات مزودة بدوائر وخزانات تبريد مستقلة. شاشة لمسية قياس 7 بوصات تُسهّل عمليات الاستعادة، والتفريغ، وفحص الضغط/التفريغ، وإعادة الشحن، مع ثلاثة مسارات تعبئة تناسب مختلف المهام. خمسة موازين تزن بشكل منفصل كلاً من غاز التبريد، وزيت PAG، وزيت POE، والزيت المُستعمل؛ قاعدة بيانات للمركبات، وبيانات مُخصصة، وسجلات مطبوعة تدعم إعداد النظام وتوثيق الخدمة.
- مستقل R134a / HFO-1234yf
- 5 مقاييس سوائل منفصلة
- شاشة لمس موجهة مقاس 7 بوصات
- 3- ملء المسارات
- بيانات المركبة والسجلات المطبوعة
الميزات الرئيسية
مستقل R134a و R1234yf الدوائر
أنظمة تبريد مزدوجة مستقلة
LM708 هي آلة تبريد مزدوجة لخدمة تكييف الهواء، مع نظام تبريد مستقل R134a و HFO-1234yf الدوائر والخزانات الموجودة على متن السفينة، مما يقلل من تغييرات الخزانات وخطر التلوث المتبادل.
سير العمل المُهيأ تلقائيًا
بعد ضبط المعلمات مسبقًا، LM708 يقوم النظام بعمليات الاستعادة والإخلاء وفحص تسرب الضغط/التفريغ وإعادة الشحن بالتسلسل مع توجيهات شاشة اللمس.
خمسة موازين مخصصة
قم بوزن خزاني غاز التبريد، وزيت PAG، وزيت POE، والزيت المستخدم بشكل منفصل.
قاعدة بيانات المركبات
ابدأ الإعداد بقاعدة بيانات تضم أكثر من 20000 طراز من المركبات أو أدخل بيانات الخدمة المخصصة، ثم تحقق من القيم مقابل معلومات المركبة ومعلومات الشركة المصنعة الأصلية الحالية.
تخزين النفط الجديد المحمي
يحد تصميم زجاجة الزيت من تعرض الزيت الجديد للهواء المحيط/الرطوبة؛ وتعمل المواضع المنفصلة لزيت PAG وزيت POE والزيت المستخدم على تنظيم عملية المناولة.
تنظيف المبردات المستردة
يتم تنظيف المبرد المستعاد بواسطة المرشح والفاصل لإعادة استخدامه عندما تسمح الظروف والإجراءات والقواعد المحلية بذلك.
ثلاث طرق للتعبئة
اختر نوع تعبئة الخرطوم المناسب لإجراءات الخدمة، سواء كان ضغطًا منخفضًا أو ضغطًا عاليًا أو مزيجًا من الضغط العالي والمنخفض.
شاشة لمس 7 بوصة
اتبع تعليمات الإعداد وحالة الخدمة على شاشة اللمس مقاس 7 بوصات. تدعم زجاجات الزيت المخصصة والطابعة المدمجة معالجة السوائل وسجلات العمل.
سجلات الخدمة المطبوعة
إخراج بيانات الصيانة وسجلات التشغيل لملف المهمة.
أربع لغات
اختر اللغة الإنجليزية أو الألمانية أو الإسبانية أو الصينية لواجهة التشغيل.
إخلاء بمعدل 60 لتر/دقيقة
قم بإخلاء النظام باستخدام مضخة تفريغ الهواء المصنفة بقدرة 60 لتر/دقيقة كجزء من دورة خدمة مكيف الهواء.
دورة ترشيح 100 كجم
استبدل مجفف المرشح بعد كل 100 كجم من المبرد المستعاد؛ استخدم كلمة المرور 8609 لإعادة التعيين فقط عندما لا تظهر المطالبة المحددة.
5 موازين إلكترونية عالية الدقة
شاشة R134a، HFO-1234yfزيت PAG، وزيت POE، والزيت المستخدم على خمسة موازين منفصلة.
القدرة المقدرة
ال LM708 تبلغ قدرته 1100 واط.
ضمان لمدة 3 سنوات
الوحدة الرئيسية: 3 ضمان لمدة عام. الملحقات القياسية: 1 ضمان لمدة سنة. سياسة الضمان.
كيفية الاستخدام
تحديد نوع غاز التبريد، واختيار الدائرة، وإجراء الصيانة، والتحقق من ذلك.
تحديد متطلبات غاز التبريد والمركبة
يتأكد R134a أو HFO-1234yf، الشحنة الدقيقة، زيت PAG/POE وإجراءات السيارات الهجينة/الكهربائية من مصادر موثوقة.
اختر دائرة المطابقة
استخدم فقط مسار التبريد المخصص والخزان والوصلات الخاصة بالغاز المؤكد.
قم بفحص الوظيفة وتسجيلها
تحقق من حماية الخزان، والخراطيم، والموازين، والزيت، والطاقة؛ استخدم قاعدة البيانات/الإدخال اليدوي وتحقق من كل قيمة.
تشغيل عمليات الاستعادة والإخلاء والتحقق من حالة النظام
راقب التعليمات التي تظهر على شاشة اللمس وتوقف عند حدوث أي فحص فاشل أو مشكلة تلوث.
أضف الزيت المناسب واشحنه
اختر فقط مسار شحن معتمد وقيم مُقاسة للمبرد/الزيت.
اطبع، تحقق، ثم افصل
راجع الضغوط وأداء التبريد، واطبع سجل الخدمة، وافصل الجهاز بأمان.
السلامة والتوافق
حافظ على فصل غاز التبريد والزيت والموصلات والدوائر الكهربائية.
لا تقم أبدًا بتوصيل مواد التبريد بشكل خاطئ
استخدم المستقل R134a أو HFO-1234yf نظام مطابق لمادة التبريد المحددة للمركبة.
أبقِ خاصية الحماية من التعبئة الزائدة مُفعّلة
لا تقم بتعطيل الحماية؛ احتفظ بالخزان المحدد على منصة التحميل الخاصة به واستخدم فقط الخزانات المعتمدة من الشركة المصنعة.
ارتدِ واقيات للعينين واليدين
يمكن أن يتسبب سائل التبريد في قضمة الصقيع وإصابة العين؛ لذا يجب التهوية واتباع معلومات السلامة الخاصة بسائل التبريد/الزيت.
عزل الطاقة للخدمة
افصل الطاقة قبل الفك أو الصيانة واستخدم طاقة لوحة الاسم الإقليمية المؤرضة.
تأكد من PAG/POE والجهد العالي
بالنسبة لأعمال السيارات الهجينة/الكهربائية، اتبع التركيب الكيميائي الدقيق للزيت وإجراءات الجهد العالي الخاصة بالشركة المصنعة الأصلية.
متابعة فحص الحجز
يتطلب فشل الفحص التلقائي إجراء فحص وتشخيص معتمد منفصل.
حجم موصل كابل التمديد
تجنب استخدام كابلات الطاقة الممتدة ذات المقطع العرضي للقلب النحاسي الذي يقل عن 1.5 مم².
أبقِ المواد القابلة للاشتعال بعيداً
لا تقم بتخزين البنزين أو المواد القابلة للاشتعال الأخرى بالقرب من المعدات.
نتائج الاختبار
تحقق من كل مرحلة من مراحل خدمة غاز التبريد
فايف سكيل ريكوردز
بعد التأكد من هوية مادة التبريد والزيت، استخدم المقاييس الخمسة لتوثيق حركة السوائل أثناء إجراء الخدمة المحدد وقارن الكميات بمعايير الشركة المصنعة الأصلية المعمول بها.
نتيجة التفريغ/التثبيت
إذا فشل فحص التثبيت، فتحقق من الوصلات واستمر باستخدام طريقة معتمدة لتحديد موقع التسرب.
قيم قاعدة البيانات
تعامل مع بيانات المركبة المثبتة كنقطة انطلاق وتحقق منها مقابل معلومات ملصق المركبة/الشركة المصنعة الأصلية.
سجل مطبوع
قم بتوثيق قيم الخدمة المدخلة والمقاسة، ثم أكمل أي متطلبات محلية لحفظ السجلات.
أداء ما بعد الخدمة
تتطلب الضغوط غير الطبيعية أو التبريد الضعيف مزيدًا من التشخيص الكهربائي أو تدفق الهواء أو الميكانيكي أو تشخيص التسرب.
مقارنة النماذج
مقارنة بين محطات التبريد أحادية وثنائية المبرد
دليل النموذج
اختر نموذجًا واحدًا أو أكثر. LM708 يتم تحديده افتراضياً.
| اسم المنتج | LM707 | LM708 | LM806 |
|---|---|---|---|
| نطاق الخدمة والتوافق | |||
| أنواع المبردات المدعومة | R-134a |
HFO-1234yf / R-134a |
R-134a |
| الوظائف الأساسية | إعادة شحن غاز التبريد، استعادة غاز التبريد، ضخ الهواء بالتفريغ، التعبئة |
إعادة شحن غاز التبريد، استعادة غاز التبريد، ضخ الهواء بالتفريغ، التعبئة |
إعادة شحن غاز التبريد، استعادة غاز التبريد، التفريغ، تنظيف الأنابيب |
| الوضع الخلفي | ✓ |
✓ |
✓ |
| طرازات المركبات المتوافقة | المركبات التي تعمل بالوقود، والمركبات الهجينة، ومركبات الطاقة الجديدة |
المركبات التي تعمل بالوقود، والمركبات الهجينة، ومركبات الطاقة الجديدة |
المركبات التي تعمل بالوقود، والمركبات الهجينة، ومركبات الطاقة الجديدة |
| الواجهة والمعدات | |||
| جهد الدخل | النسخة الإقليمية؛ تأكد من لوحة الاسم بالضبط. |
النسخة الإقليمية؛ تأكد من لوحة الاسم بالضبط. |
النسخة الإقليمية؛ تأكد من لوحة الاسم بالضبط. |
| عرض | شاشة عرض 5 بوصة |
شاشة لمس 7 بوصة |
شاشة لمس مقاس 10.1 بوصة |
| اللغات | 6 |
4 |
5 |
| مظهر الجهاز | خزان تبريد مدمج، تصميم أكثر إحكامًا وجمالًا تمت إضافة لوحة خلفية لتسهيل الوصول المباشر إلى الصيانة |
خزان تبريد مدمج، تصميم أكثر إحكامًا وجمالًا تمت إضافة لوحة خلفية لتسهيل الوصول المباشر إلى الصيانة |
خزان تبريد مدمج، تصميم أكثر انسيابية وجمالاً تمت إضافة لوحة خلفية لتسهيل الوصول المباشر إلى الصيانة |
| معالجة السوائل والسعة | |||
| أضف زيت التبريد | دليل الاستخدام |
معادلة |
معادلة |
| معدل استرداد غاز التبريد | 0.85 |
تأكد من معدل الاسترداد وشروط القياس لإصدارك. |
>350 غ/دقيقة |
| سعة خزان غاز التبريد | 18 كجم (الحد الأقصى للحشو 12 كجم) |
تأكد من تصنيف كل خزان من الإصدارات المختارة ومستوى التعبئة المسموح به. |
18 كجم (الحد الأقصى للحشو 12 كجم) |
| عدد زجاجات الزيت | 2 ( 1 زجاجة زيت جديدة، 1 زجاجة زيت مستعملة) |
3 (2 زجاجة زيت جديدة، 1 زجاجة زيت مستعملة) |
3 (2 زجاجة زيت جديدة، 1 زجاجة زيت مستعملة) |
| سعة زجاجة الزيت | 350 مل |
350 مل |
500 مل |
| عدد الموازين الإلكترونية | 1 |
5 |
4 |
| اختيار طريقة التعبئة | × |
HP/LP/HP+LP |
HP/LP/HP+LP |
| تنقية دوران المبرد الداخلي | ✓ |
✓ |
✓ |
| السجلات والتشخيص | |||
| طباعة البيانات | × |
✓ |
✓ |
| قاعدة بيانات مدمجة | × |
✓ |
✓ |
| استعلام عن سجل العمليات | × |
✓ |
✓ |
| نظام الكشف التلقائي عن التسرب | × |
فحص تلقائي للضغط/التفريغ؛ ومتابعة النتيجة الفاشلة بطريقة معتمدة لتحديد موقع التسرب. |
✓ |
الدليل والتنزيلات
استخدم الدليل للإعداد والصيانة

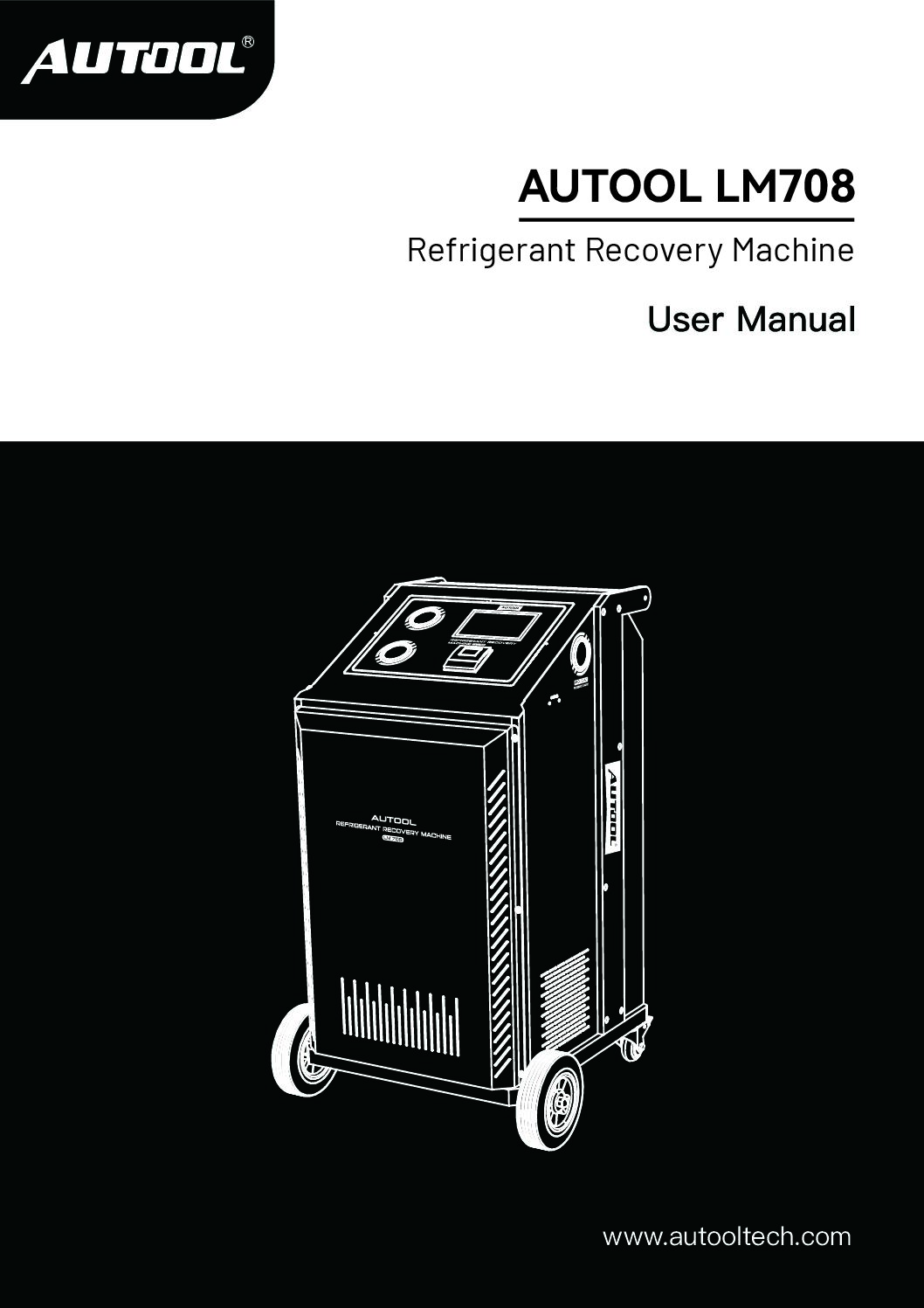

AUTOOL LM708 دليل المستخدم
افتح دليل PDF لـ LM708 استعادة المبرد المزدوج، والتفريغ، وإعادة الشحن، وترسبات السوائل، وطرق التعبئة، وفصل الدوائر، والصيانة، والسلامة، واستكشاف الأخطاء وإصلاحها.
محتويات العبوة
المحتويات
- LM708 الوحدة الرئيسيةجهاز استعادة غاز التبريد ذو النظام المزدوج.
- خراطيم خدمة حمراء وزرقاءخراطيم الخدمة لدائرة التبريد المطابقة.
- R134a و HFO-1234yf موصلات سريعةوصلات خاصة بنوع معين من المبردات.
- كابل الطاقة الإقليميتأكد من نوع القابس ولوحة اسم الوحدة بدقة.
- دليل المستخدمLM708 الوثائق.
الأسئلة الشائعة
أسئلة حول إعداد وصيانة نظام التبريد المزدوج
ما هي وظيفة المبردات؟ LM708 يدعم؟
LM708 يدعم R134a و HFO-1234yf من خلال أنظمة تبريد مستقلة.
هل يتعرف على مادة التبريد؟
تأكد من هوية غاز التبريد والزيت قبل اختيار دائرة الخدمة؛ فهذه الوحدة لا تحدد السوائل.
ما هي سعة كل نظام تبريد؟
قوائم المعلومات المنشورة 10 كيلوغرام لكل نظام تبريد، ويظهر أيضًا 12 كجم × 2 الخزانات الداخلية. تأكد من قراءة ملصقات الخزانات المثبتة على الجهاز المحدد، والتزم بحدود التعبئة المحددة لكل منها.
ما الذي تراقبه المقاييس الخمسة؟
R134a صهريج، HFO-1234yf خزان، زيت PAG، زيت POE، وزيت مستعمل.
هل تُعدّ قاعدة البيانات بديلاً عن معلومات الشركة المصنعة الأصلية؟
لا. تحقق من سجل التثبيت مقابل ملصق السيارة وبيانات الشركة المصنعة الأصلية الحالية.
هل يكشف نظام الكشف التلقائي عن التسرب عن وجود التسرب؟
لا. تعامل مع الأمر على أنه فحص للضغط/التفريغ واستخدم تشخيصًا معتمدًا منفصلاً للعثور على تسرب.
ما هي مسارات الشحن المتاحة؟
يتم استخدام الضغط المنخفض والضغط العالي والضغط العالي والضغط المنخفض معًا فقط عندما يسمح بذلك إجراء الخدمة.
متى يجب استبدال مجفف الفلتر؟
استبدل مجفف الفلتر لكل 100 كجم من غاز التبريد المستعاد. اتصل بنا AUTOOL تقديم الدعم عند شراء أو استبدال الأجزاء المتعلقة بالفلتر.
- استبدله بعد كل 100 كجم من غاز التبريد المستعاد. استخدم الرمز 8609 فقط عندما ينص الدليل الحالي على إعادة الضبط هذه ولا يظهر التنبيه المطلوب.
هل يمكنه خدمة مكيفات الهواء للسيارات الهجينة والكهربائية؟
متوافق فقط R134a أو HFO-1234yf أنظمة مزودة بنفس زيت الشركة المصنعة الأصلية وإجراءات الجهد العالي.
هل يقوم بطباعة سجلات الخدمة؟
نعم، تقوم الطابعة المدمجة بإخراج بيانات الصيانة/التشغيل.
يكون LM708 أوتوماتيكي بالكامل؟
نعم. بعد ضبط المعايير مسبقاً، LM708 يمكنه القيام تلقائيًا باستعادة غاز التبريد، والتنظيف بالمكنسة الكهربائية، والكشف عن التسرب، وإعادة التعبئة وفقًا لسير العمل المحدد.
ما هي طرق إعادة التعبئة الثلاث؟
LM708 يدعم تعبئة الخراطيم ذات الضغط المنخفض (LP)، وتعبئة الخراطيم ذات الضغط العالي (HP)، والتعبئة المشتركة ذات الضغط العالي والمنخفض (HP+LP).
ما هي خاصية إعادة تعيين كلمة المرور؟
بعد استبدال الفلتر، أعد ضبطه من صفحة الجهاز. إذا لم يطلب منك الجهاز ذلك، فأدخل كلمة المرور العامة 8609 لإتمام العملية.
لماذا تعتبر الحماية من التعبئة الزائدة مهمة؟
يحتوي خزان غاز التبريد على غاز تبريد سائل. قد يؤدي ملء الخزان بشكل زائد إلى حدوث انفجار، لذا لا تقم بإيقاف تشغيل نظام الحماية من الملء الزائد. يجب أن يبقى خزان غاز التبريد دائمًا على منصة وحدة التحميل أثناء التشغيل.
ما هي معدات السلامة التي يجب أن أرتديها؟
ارتدِ نظارات واقية وقفازات. قد يُسبب ملامسة سائل التبريد قضمة الصقيع والعمى. في حال حدوث ملامسة، اغسل المنطقة المصابة بكمية كبيرة من الماء واستشر طبيباً على الفور.
هل يمكنني استخدام أي خزان غاز تبريد؟
لا. استخدم فقط خزان التبريد الخاص الذي توصي به الشركة المصنعة.
يفعل LM708 هل يدعم الطباعة؟
نعم. LM708 وهي مزودة بطابعة لطباعة بيانات الصيانة وسجلات التشغيل ووثائق الخدمة.
