AUTOOL BT210 9 – 30V Digitálny tester automobilových obvodov s teplotným režimom
US$28.00
- Napätie, kontinuita, polarita + teplota
- Pokrytie 9–30 V jednosmerného prúdu
- Displej + osvetlenie kontaktnej plochy
- 205 mm telo + 1,1 m kábel
- Napätie, kontinuita, polarita + teplota: Prepínajte medzi kontrolami napätia, kontinuity, polarity a kontaktnej teploty z jednej ručnej sondy.
- Pokrytie 9–30 V jednosmerného prúdu: Merajte kompatibilné obvody vozidiel s jednosmerným napätím 9–30 V, vrátane bežných 12 V automobilov a 24 V nákladných vozidiel.
- Displej + osvetlenie kontaktnej plochy: Odčítajte výsledky na sonde a osvetlite kontaktnú plochu vstavaným svetlom.
- 205 mm telo + 1,1 m kábel: Na kontrolu úzkych obvodov vozidla použite tenké telo s dĺžkou 205 mm a kábel s dĺžkou 1,1 m.
- Napätie, kontinuita, polarita + teplota: Prepínajte medzi kontrolami napätia, kontinuity, polarity a kontaktnej teploty z jednej ručnej sondy.
- Pokrytie 9–30 V jednosmerného prúdu: Merajte kompatibilné obvody vozidiel s jednosmerným napätím 9–30 V, vrátane bežných 12 V automobilov a 24 V nákladných vozidiel.
- Displej + osvetlenie kontaktnej plochy: Odčítajte výsledky na sonde a osvetlite kontaktnú plochu vstavaným svetlom.
- 205 mm telo + 1,1 m kábel: Na kontrolu úzkych obvodov vozidla použite tenké telo s dĺžkou 205 mm a kábel s dĺžkou 1,1 m.
- 3-ročná záruka Hlavná jednotka 3 roky · Príslušenstvo 1 rok
- 90-dňové vrátenie tovaru Oprávnené vrátenie do 90 dní
- Oficiálny obchod Originálne produkty · Priama podpora

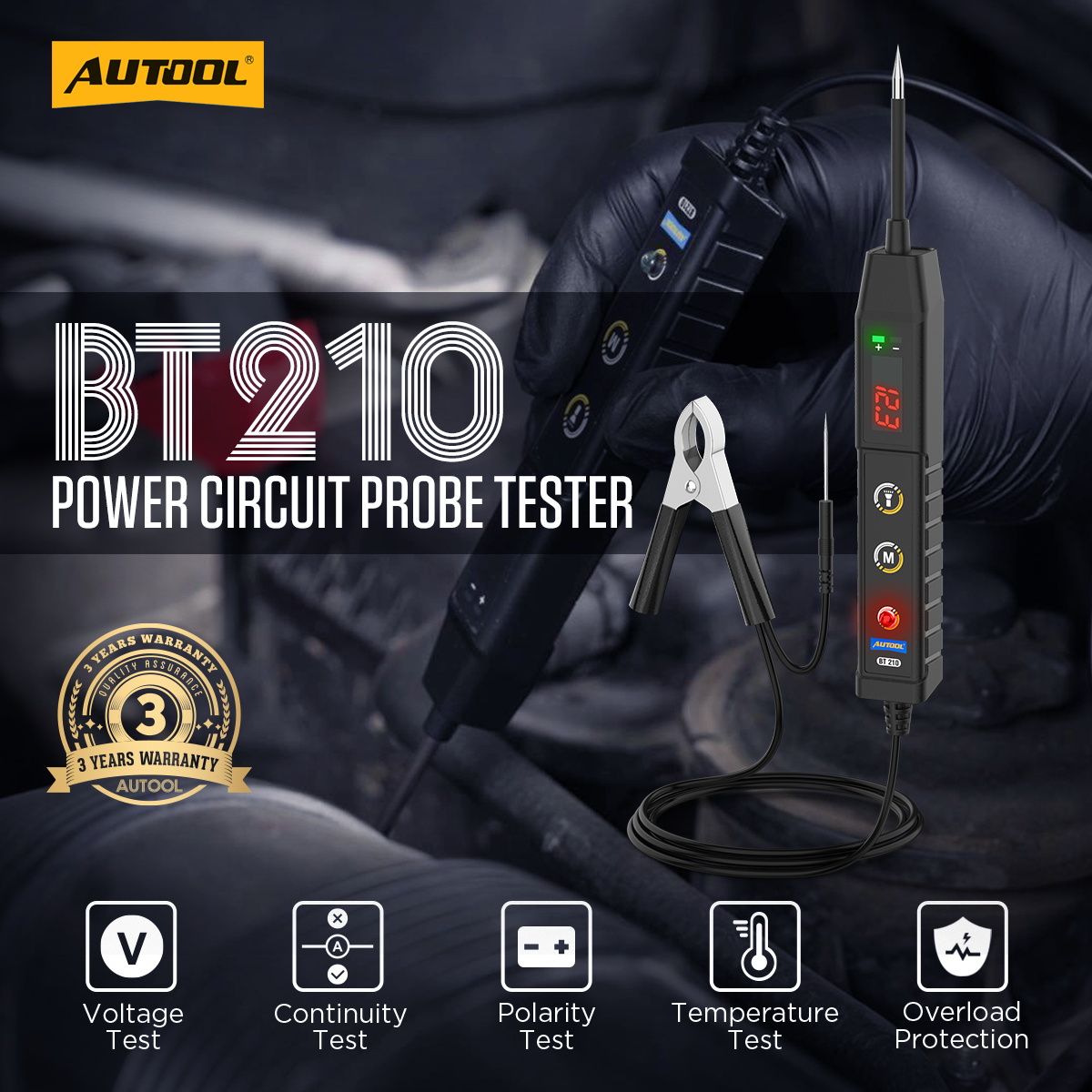

AUTOOL BT210 · 9–30V obvodová a teplotná sonda
Skontrolujte napätie, polaritu, kontinuitu a teplotu
Skontrolujte napätie, kontinuitu, polaritu a teplotu kontaktov pomocou tohto ručného testera automobilových obvodov na kompatibilných obvodoch vozidiel s jednosmerným napätím 9–30 V. BT210 zobrazuje výsledky v testovacom bode a osvetľuje kontaktnú plochu pre prácu v tmavších priestoroch, zatiaľ čo jeho kompaktné telo a krátky kábel sú vhodné pre kontroly v blízkosti motorového priestoru a kabíny.
- Obvody jednosmerného napätia 9–30 V
- Napätie / Kontinuita / Polarita
- Skúška kontaktnej teploty
- 1,1 m testovací kábel
- Integrované svetlo sondy
Kľúčové vlastnosti
Štyri režimy sondy s displejom na prístroji

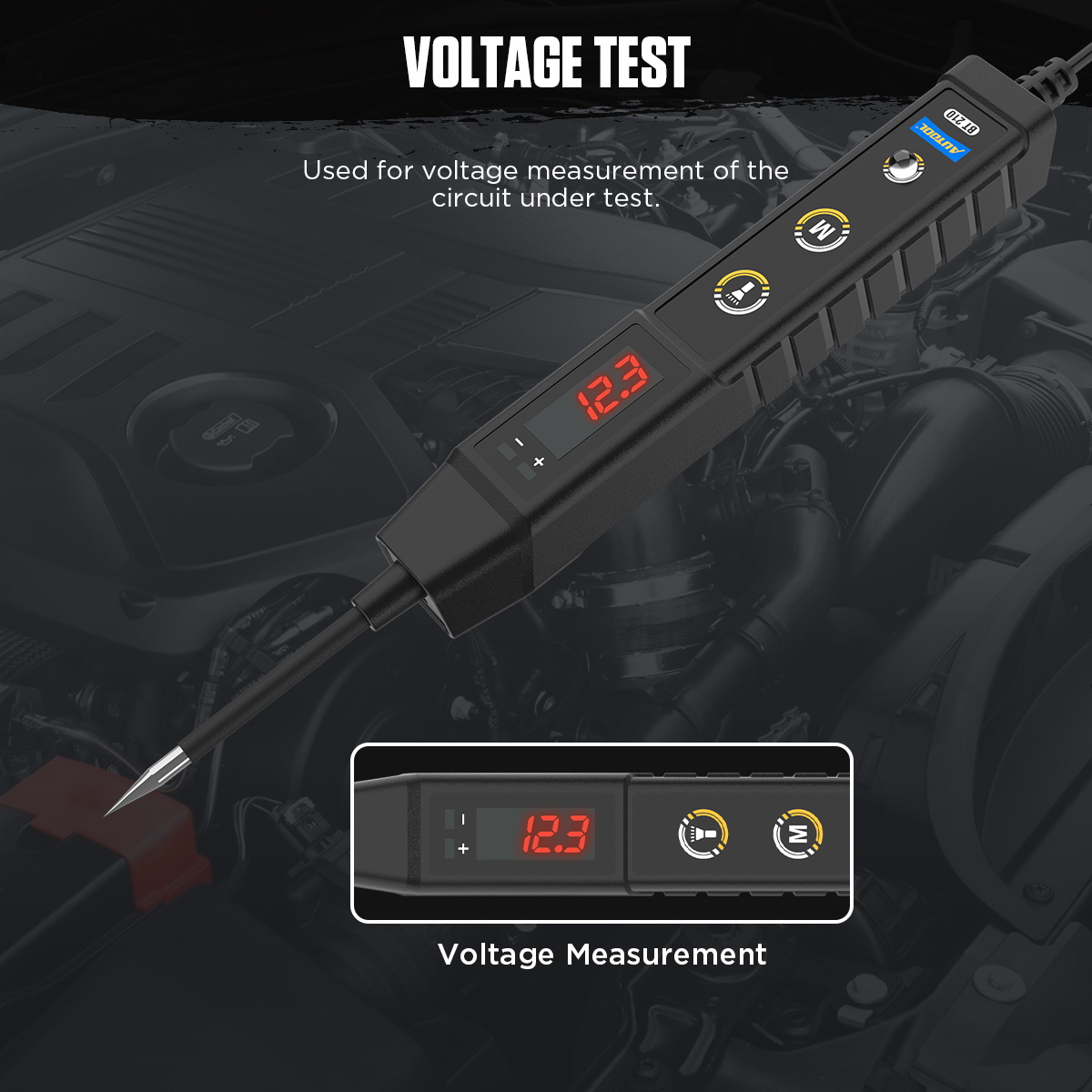

Skúška napätím
Zmerajte napätie testovaného obvodu priamo v podporovanom rozsahu 9 – 30 V DC.

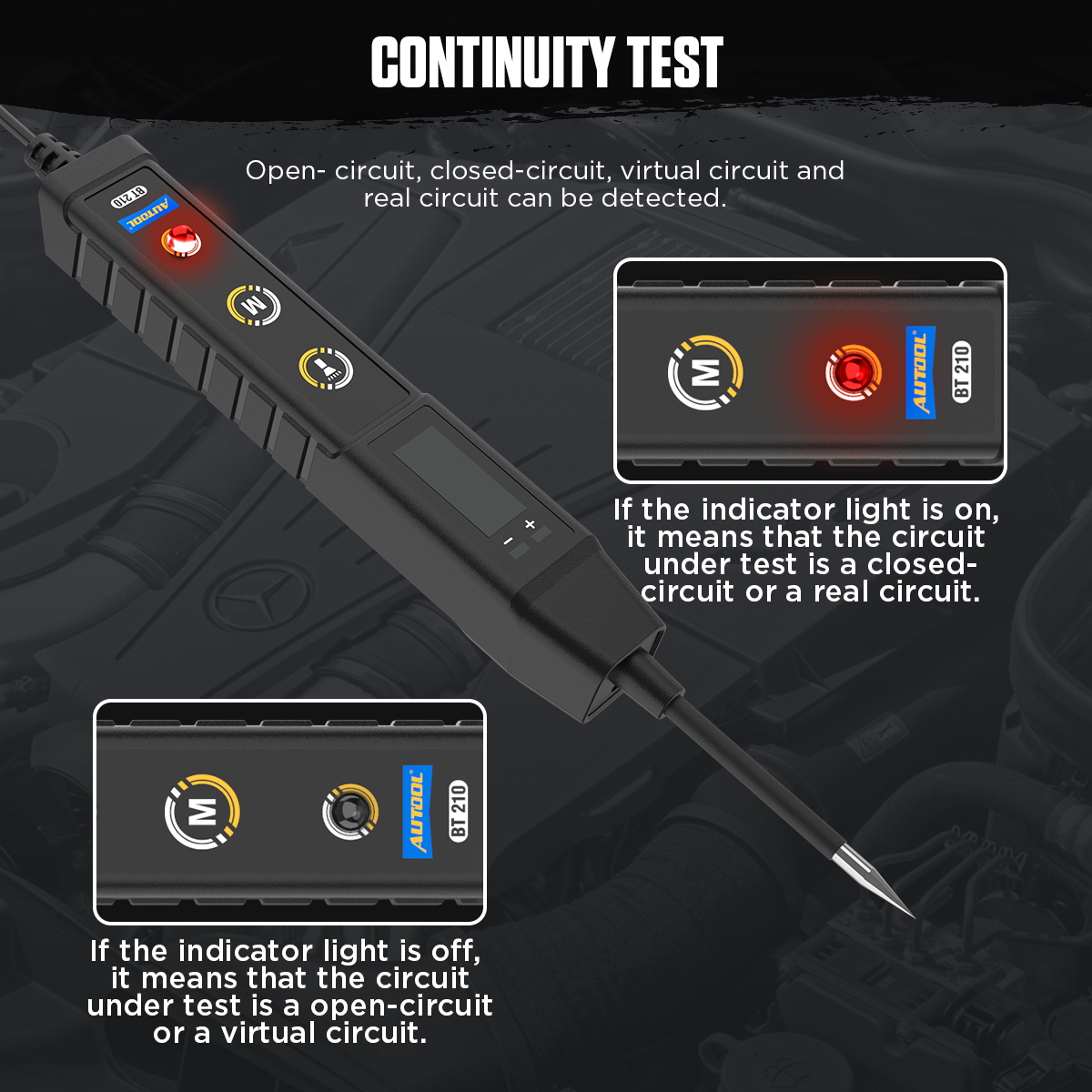

Test kontinuity obvodu
Detekcia prerušeného obvodu, uzavretého obvodu, virtuálneho obvodu a skutočného obvodu. Svietiaci indikátor znamená uzavretý alebo skutočný obvod; vypnutý indikátor znamená prerušený alebo virtuálny obvod.

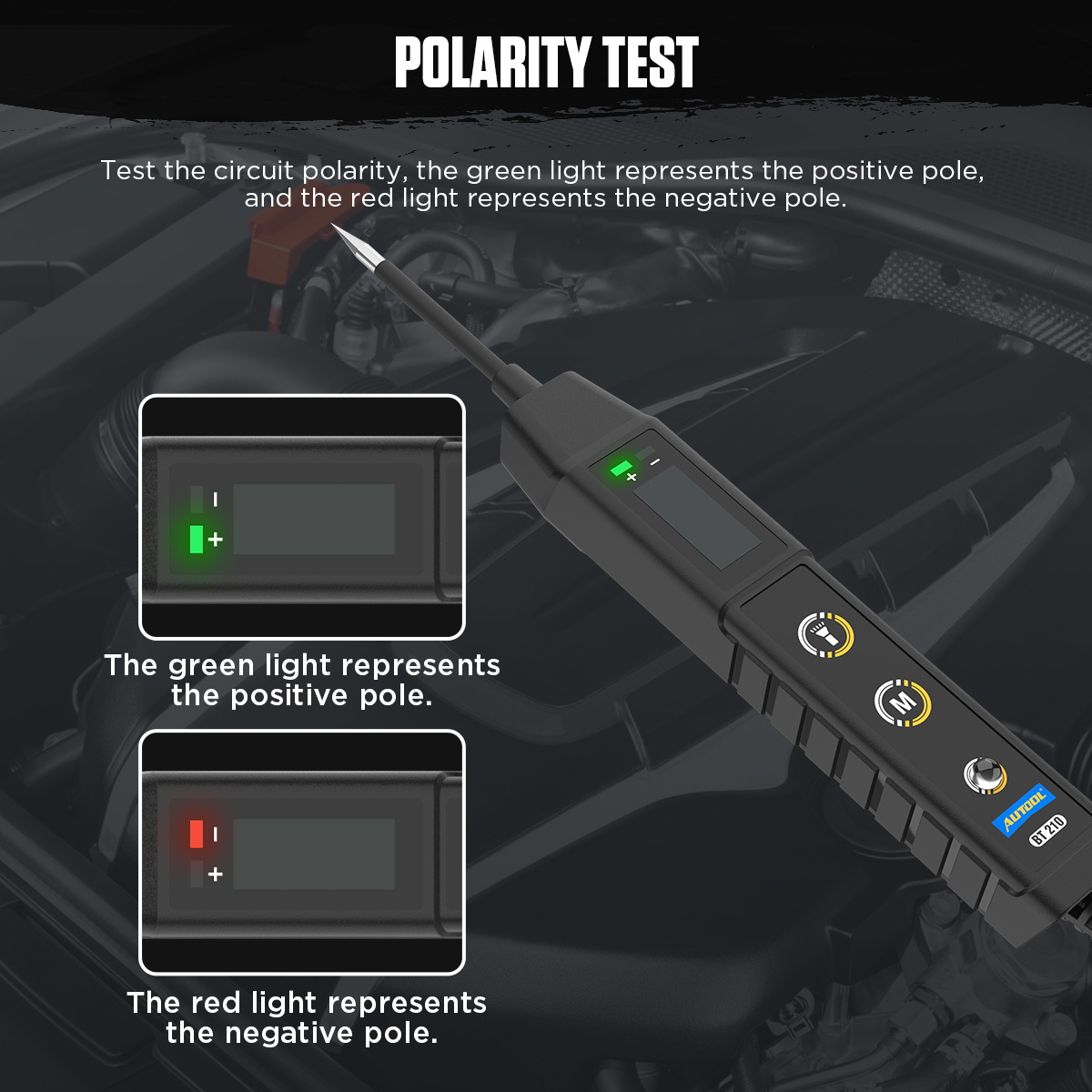

Test polarity
Rýchlo identifikujte polaritu obvodu. Zelené svetlo predstavuje kladný pól a červené svetlo predstavuje záporný pól.

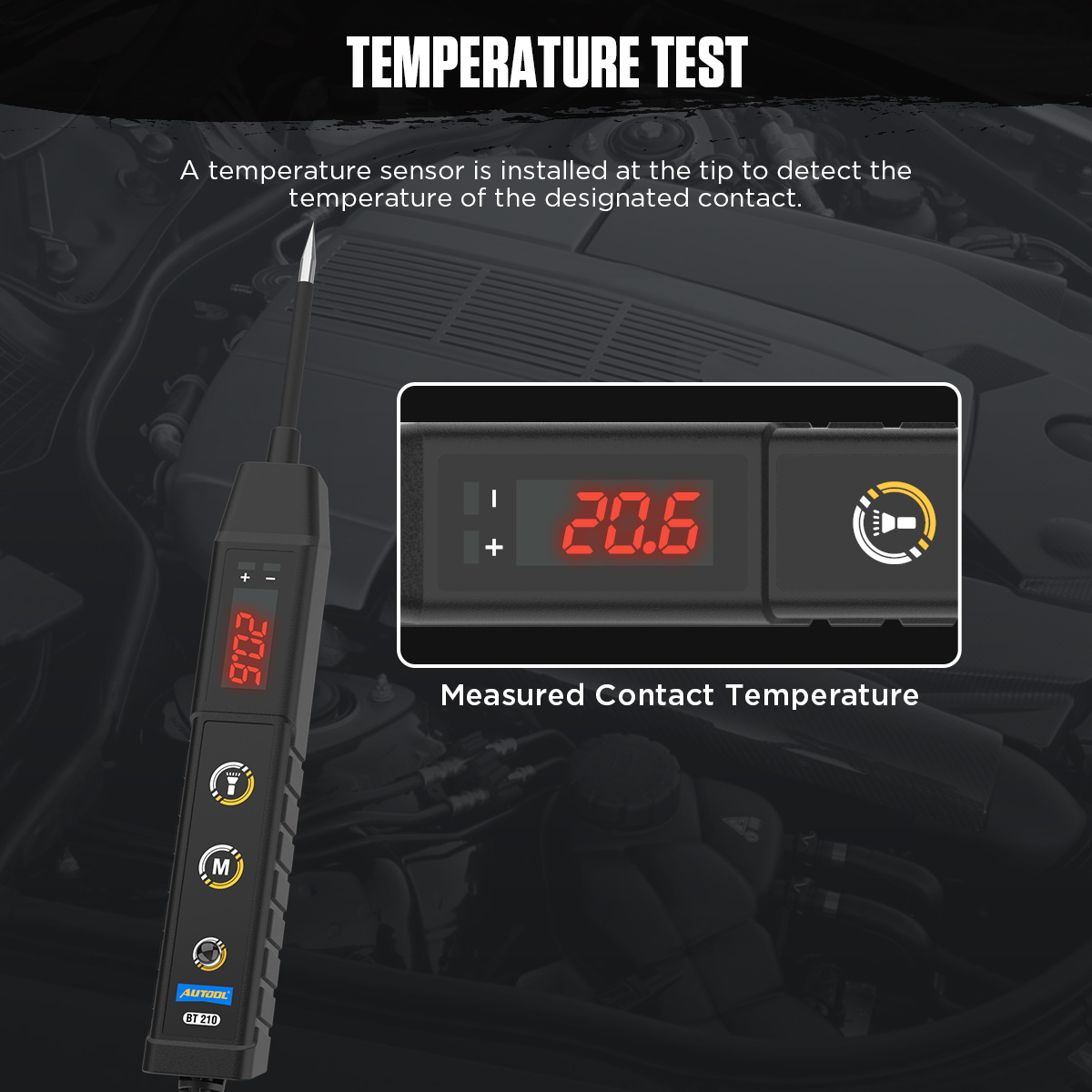

Teplotný test
Teplotný senzor na hrote sondy detekuje teplotu určeného kontaktného bodu.

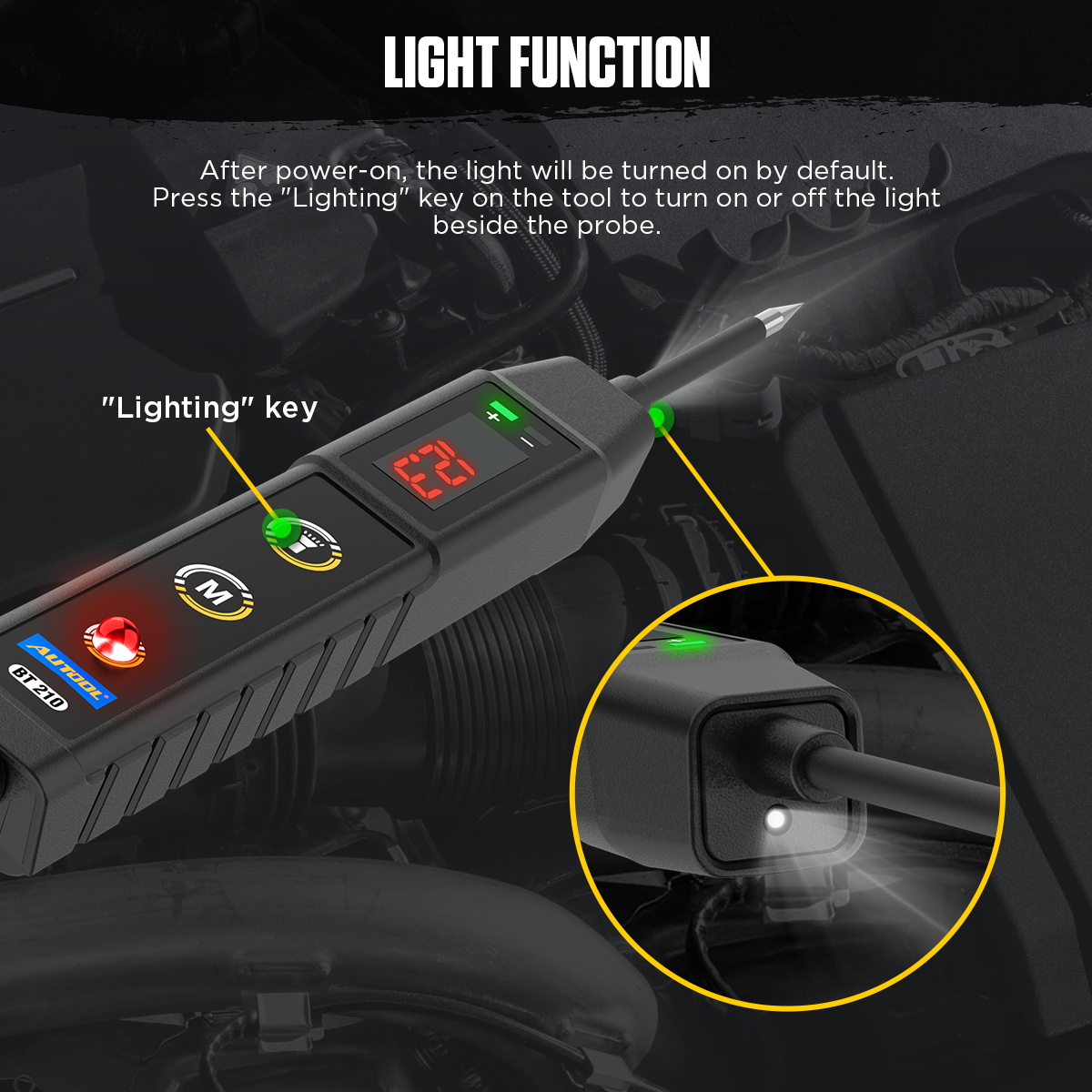

Funkcia svetla sondy
Po zapnutí sa svetlo štandardne rozsvieti. Stlačením tlačidla Osvetlenie zapnete alebo vypnete svetlo vedľa sondy.

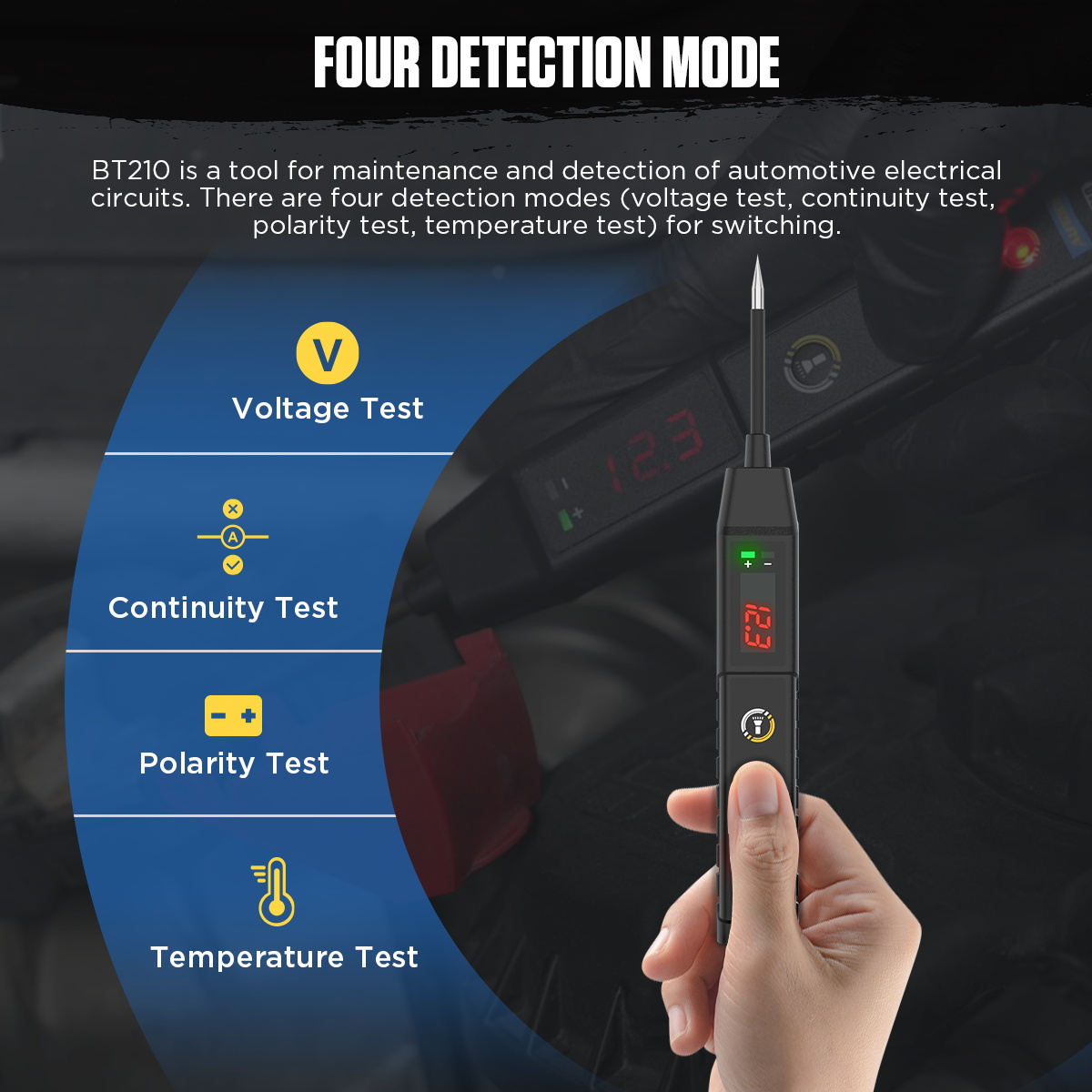

Štyri testovacie režimy
BT210 kombinuje testovanie napätia, kontinuity, polarity a teploty kontaktov.
Ochrana pred preťažením
Ochrana proti prepätiu a nadprúdu pomáha chrániť tester počas kontrol podporovaných obvodov.

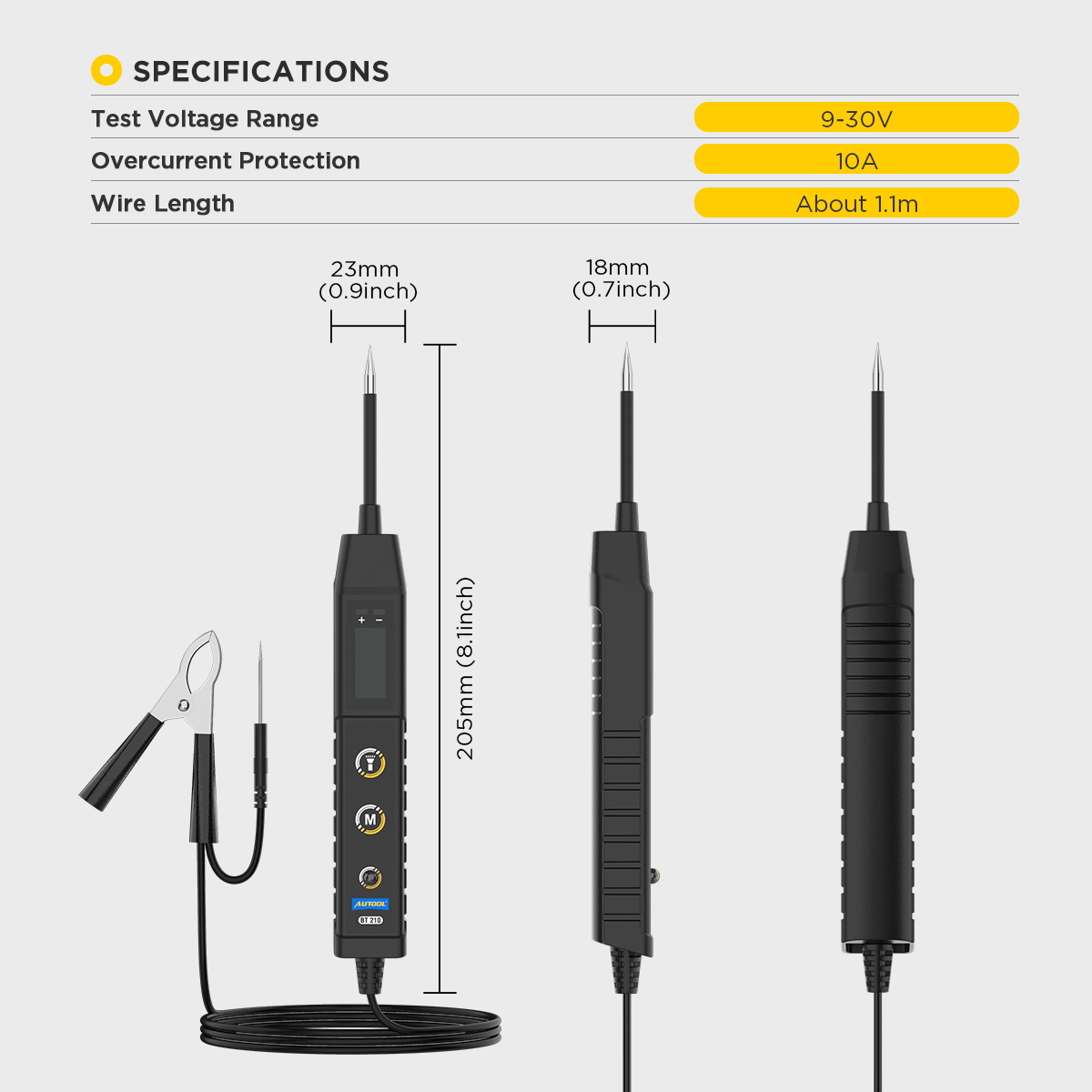

Tenká ručná sonda
Telo s rozmermi 205 × 23 × 18 mm, 1,1 m kábel a integrovaný displej umožňujú kontrolu obvodov v kompaktnom ručnom nástroji.
3-ročná záručná podpora
Hlavná jednotka: 3-ročná záruka. Štandardné príslušenstvo: 1-ročná záruka. Záručné podmienky.
Pracovný postup služby
Pred sondovaním vyberte režim
Identifikujte obvod
Na identifikáciu vodiča, referenčného bodu a očakávaného stavu použite schému zapojenia vozidla.
Vyberte režim
Začnite s kontrolou podporovaného pasívneho napätia, polarity alebo kontinuity a overte rozsah testera.
Pripojte sondu
Vytvorte bezpečné pripojenie bez premostenia susedných svoriek alebo poškodenia konektora.
Spustiť vybranú kontrolu
Nepoužívajte tento tester na pripojenie napájania, uzemnenia ani na výstup signálu. Dodržujte postup pre komponenty a používajte iba jeho zdokumentované režimy napätia, kontinuity, polarity a kontaktnej teploty.
Potvrdenie zistenia
Na základe pozorovanej hodnoty vyberte ďalšiu kontrolu; potvrďte podozrenie na prerušenie, skrat alebo poruchu komponentu v obvode.
Bezpečné používanie
Zostaňte v rámci podporovaného jednosmerného obvodu
Iba 9 – 30 V jednosmerného prúdu
Použitie BT210 iba v obvodoch jednosmerného prúdu vozidiel s napätím 9 – 30 V. Je vhodný pre typické elektrické systémy automobilov s napätím 12 V a nákladných vozidiel s napätím 24 V v tomto rozsahu.
Nepoužívajte na klimatizáciu
Nepoužívajte BT210 na obvodoch so striedavým prúdom. Nemal by sa používať na obvodoch so striedavým prúdom nad 30 V.

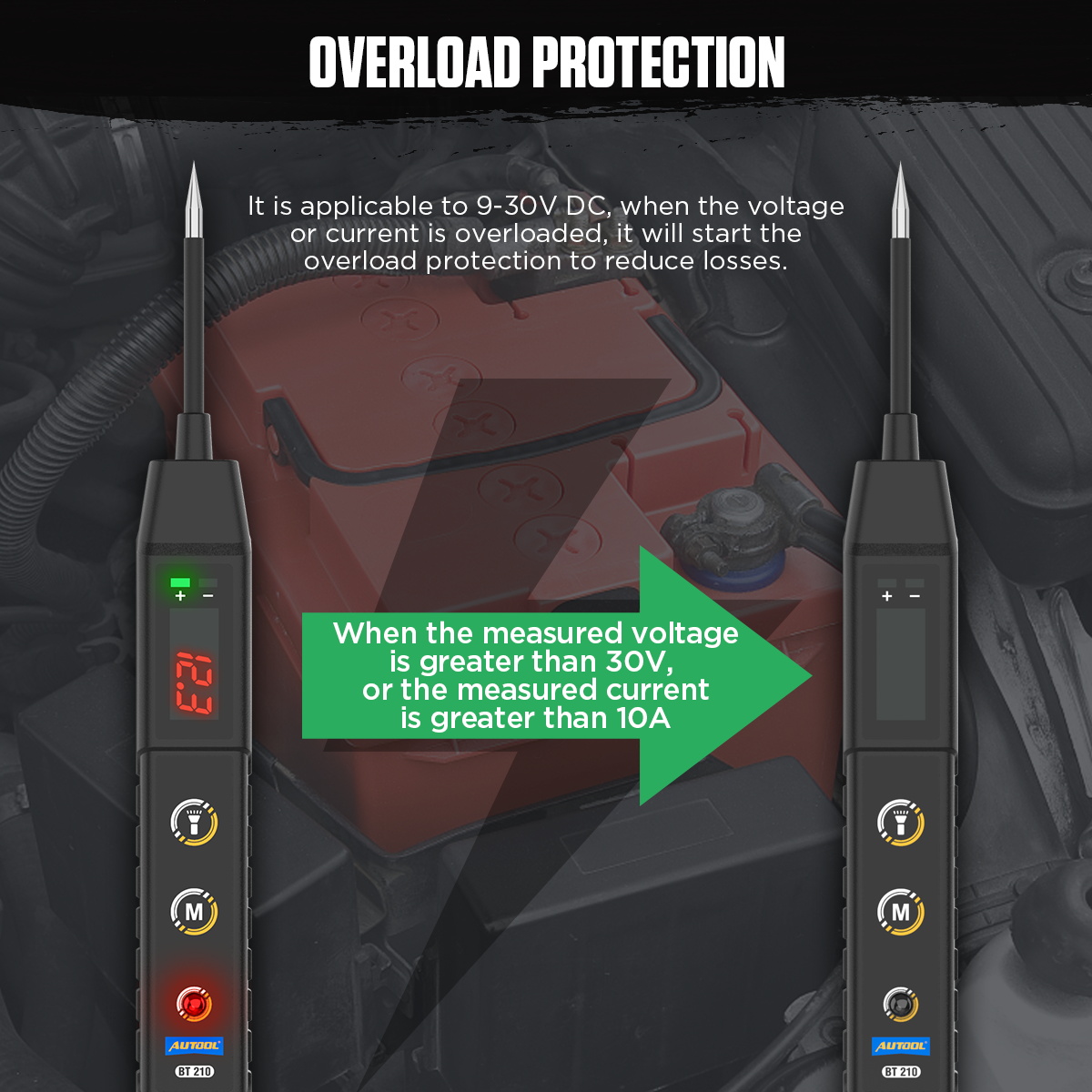

Ochrana pred preťažením
Keď je namerané napätie väčšie ako 30 V alebo nameraný prúd väčší ako 10 A, prístroj spustí samoochranu, aby pomohol znížiť straty.
Riziko iskry
Počas práce sa na sonde môžu objaviť iskry. Nepoužívajte tester v blízkosti horľavých plynov, prachu alebo v horľavom a výbušnom prostredí.
Skontrolujte stav nástroja
Ak je telo prístroja alebo testovací kábel poškodený, prestaňte tester používať. Pred použitím skontrolujte a dotiahnite uvoľnené pripojené časti.
Ostrý hrot sondy
Hrot sondy je ostrý. Počas používania a skladovania s ním manipulujte opatrne a po testovaní ho uchovávajte v správnom sklade.
Použite výsledky na naplánovanie ďalšej kontroly
V rozsahu 9 – 30 V DC použite zobrazené napätie, polaritu, vodivosť alebo teplotu spolu so schémou zapojenia a očakávanými prevádzkovými podmienkami.
Porovnanie modelov
Vyberte si správny nástroj na testovanie obvodov
Sprievodca modelmi
Vyberte si jeden alebo viacero modelov. BT210 je predvolene vybratá možnosť .
| Názov produktu | BT160 | BT210 | BT250 | BT260 | BT280 |
|---|---|---|---|---|---|
| Rozsahy merania | |||||
| Rozsah merania jednosmerného napätia | × | 9~30V | 0~65V | 0~65V | 0.1~100V |
| Rozsah merania striedavého napätia | × | 9~30V | 0~65V | 0~65V | 0.1~100V |
| Rozsah merania odporu | × | × | 0~200KΩ | 0~200KΩ | 1~200KΩ |
| Rozsah merania prúdu | 0~10A | 0~10A | 1~10A | Uvedený menovitý prúd/ochranný limit 1 – 10 A; nie je nastavený režim ampérmetra | 0~18A |
| Základné testy a ochrana | |||||
| Režim detekcie jednosmerného napätia | ✓ | ✓ | ✓ | ✓ | ✓ |
| Skúška uzemnenia | ✓ | × | ✓ | ✓ | ✓ |
| Teplotný test | × | ✓ | × | × | × |
| Test polarity | ✓ | ✓ | ✓ | ✓ | ✓ |
| Ochrana pred preťažením prúdom | ✓ | ✓ | ✓ | ✓ | ✓ |
| Test kontinuity | ✓ | ✓ | ✓ | ✓ | ✓ |
| Režim testu diód | ✓ | × | ✓ | ✓ | ✓ |
| Režim detekcie odporu | × | × | ✓ | ✓ | ✓ |
| Pokročilá diagnostika a výstup | |||||
| Test vstrekovača | × | × | × | × | ✓ |
| Napájanie 0~5V | × | × | × | × | ✓ |
| Test relé | × | × | × | × | ✓ |
| Aktivácia komponentov | × | × | × | × | ✓ |
| Režim osciloskopu | × | × | × | × | ✓ |
| Režim multimetra | × | × | × | × | ✓ |
| Inteligentný test | × | × | × | × | ✓ |
| Hardvér, napájanie, rozhranie a aktualizácie | |||||
| Prevádzkové napätie | 6~24V | 9~30V | 9~30V | 9~30V | 9~30V |
| Dĺžka napájacieho kábla | 4m | 1.1m | 1.5m | 12m | 6m |
| Viacjazyčné | × | × | 9 | 9 | 14 |
| Veľkosť obrazovky | × | × | 1,65 palca | 1,65 palca | 2,8 palca |
| Farebný TFT displej | × | × | ✓ | ✓ | ✓ |
| LED svetlo | × | ✓ | ✓ | ✓ | ✓ |
| Online aktualizácia | × | × | × | × | ✓ |
Manuál a podpora
Nájdite návod a pokyny na pripojenie

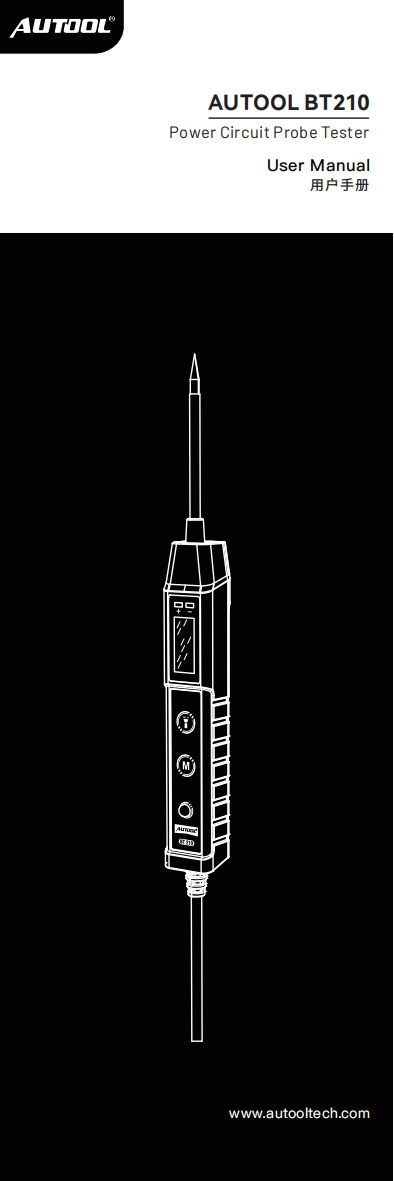

AUTOOL BT210 Používateľská príručka
Otvorte si PDF manuál pre AUTOOL BT210 testy napätia, kontinuity, polarity a teploty, prevádzkové režimy, osvetlenie sondy, ochrana proti preťaženiu a podpora pri riešení problémov.

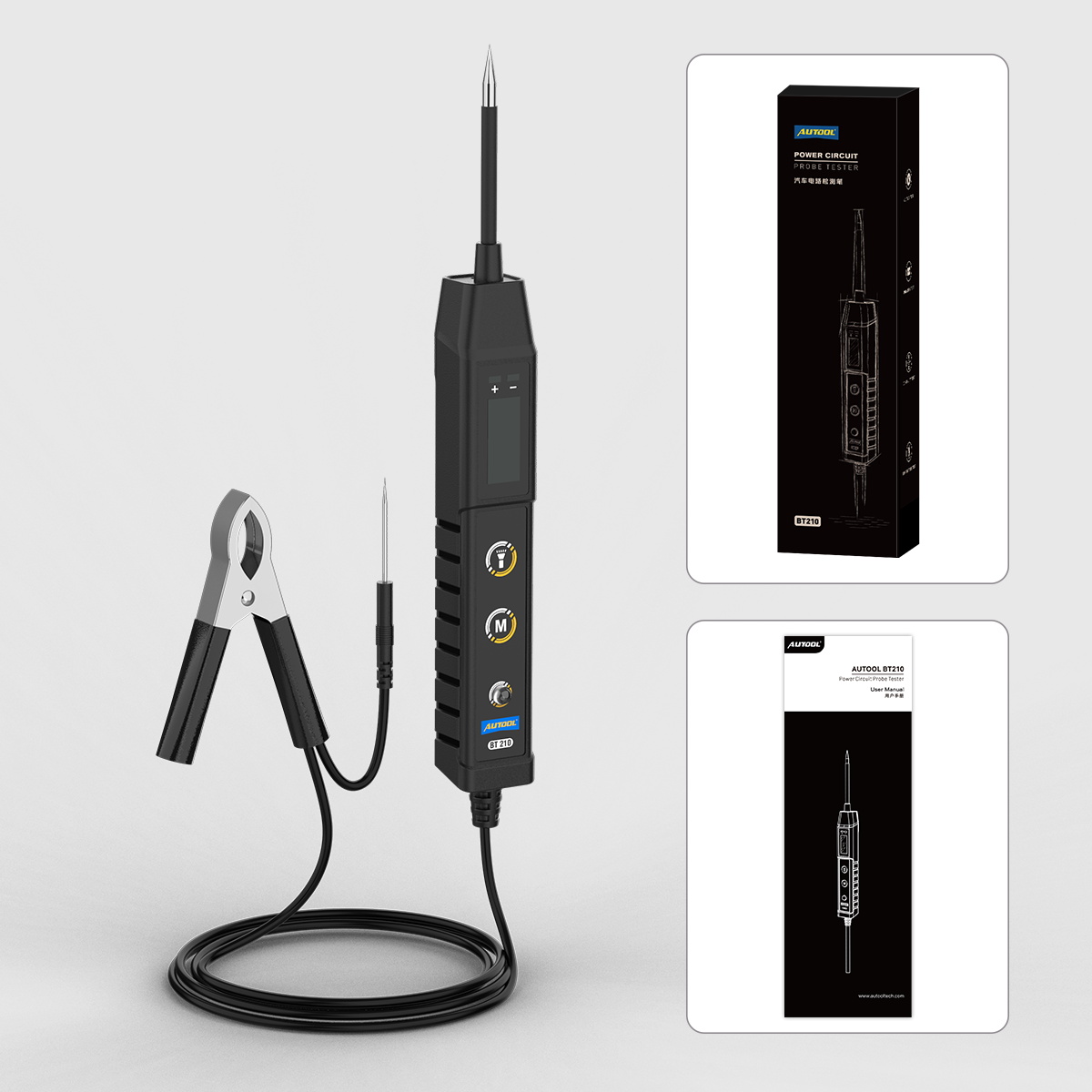

Obsah balenia
Pozrite sa, čo je v krabici

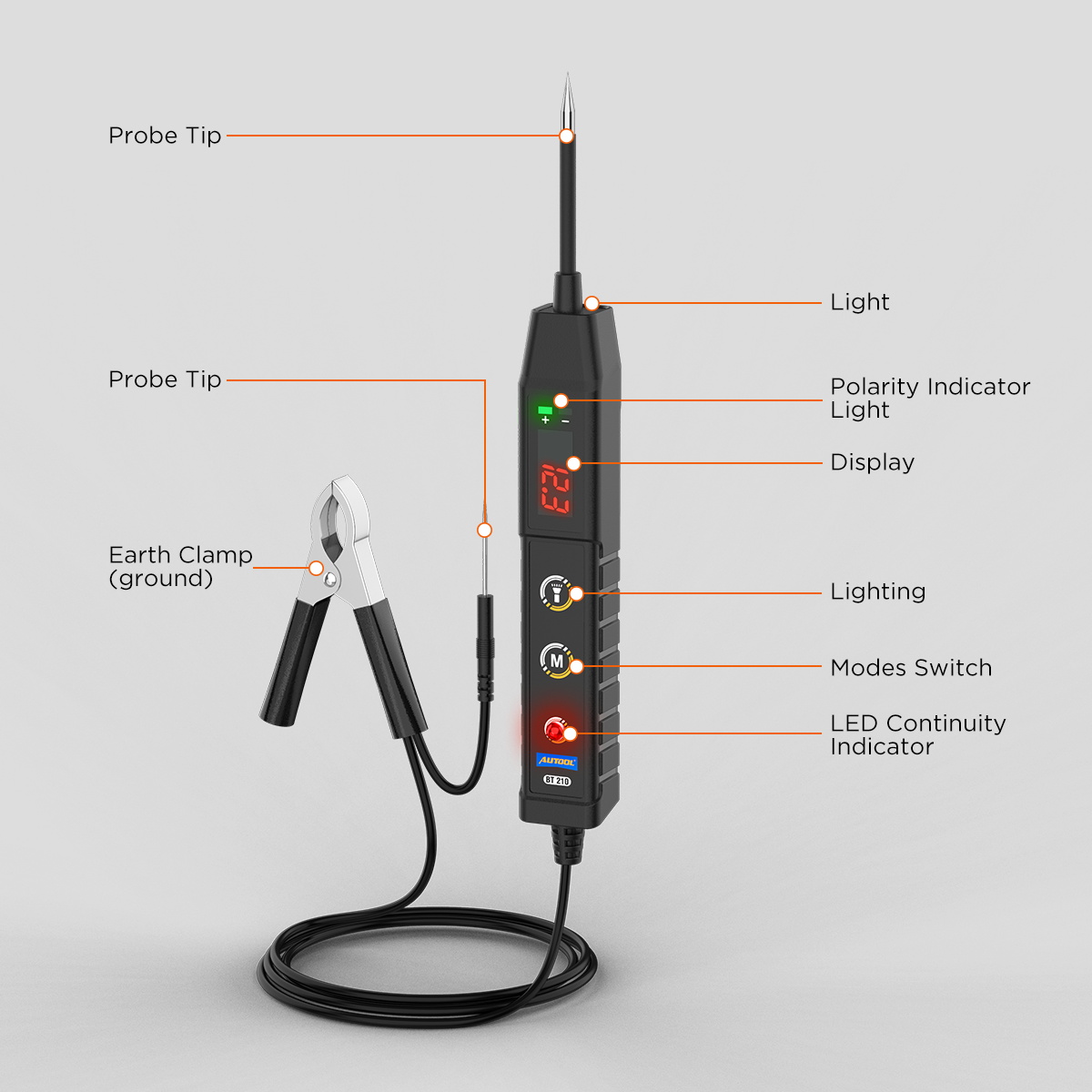

- Hlavná jednotkaAUTOOL BT210 tester sond napájacieho obvodu s pripojenou sondou a káblom
- Uzemňovacia svorkaUzemňovacia svorka / uzemnenie
- DokumentáciaAUTOOL BT210 používateľská príručka
- Maloobchodná krabicaBT210 maloobchodné balenie
Otázky kupujúcich
Otázky týkajúce sa zapojenia a merania obvodov
Aký rozsah napätia môže AUTOOL BT210 Test?
BT210 je určený pre obvody vozidiel s jednosmerným napätím 9 – 30 V. Je vhodný pre typické 12 V autá, 24 V nákladné vozidlá, motocykle a iné kompatibilné elektrické systémy vozidiel s jednosmerným napätím v tomto rozsahu.
Môže BT210 Používa sa v striedavých obvodoch?
Nie. BT210 Nemal by sa používať v obvodoch so striedavým prúdom a nemal by sa používať v obvodoch so jednosmerným prúdom s napätím vyšším ako 30 V.
Čo robia testovacie režimy BT210 Podpora?
BT210 podporuje štyri prepínateľné režimy: test napätia, test kontinuity, test polarity a test teploty. Stlačením tlačidla M prepínajte medzi štyrmi režimami.
Ako funguje test napätia?
Napäťový test sa používa na meranie napätia testovaného obvodu. Používajte ho iba v rámci BT210 Menovitý rozsah jednosmerného napätia 9 – 30 V.
Ako mám čítať test kontinuity?
Test kontinuity dokáže zistiť stav prerušeného obvodu, uzavretého obvodu, virtuálneho obvodu a skutočného obvodu. Ak kontrolka svieti, testovaný obvod je uzavretý alebo skutočný. Ak kontrolka nesvieti, testovaný obvod je prerušený alebo virtuálny.
Ako mám čítať test polarity?
Pri teste polarity predstavuje zelené svetlo kladný pól a červené svetlo záporný pól.
Čo meria teplotný test?
Na hrote sondy je nainštalovaný teplotný senzor, ktorý meria teplotu určeného kontaktného bodu.
Čo sa stane, ak je napätie alebo prúd príliš vysoké?
Keď je namerané napätie väčšie ako 30 V alebo nameraný prúd väčší ako 10 A, BT210 spustí sa samoochrana, ktorá pomôže znížiť straty. Pred pokračovaním zastavte testovanie a skontrolujte obvod.
Prečo by som sa mal vyhýbať horľavému prostrediu?
Počas prevádzky sa na sonde môžu objaviť iskry. Nepoužívajte BT210 v blízkosti horľavých plynov, prachu alebo horľavých a výbušných prostredí.

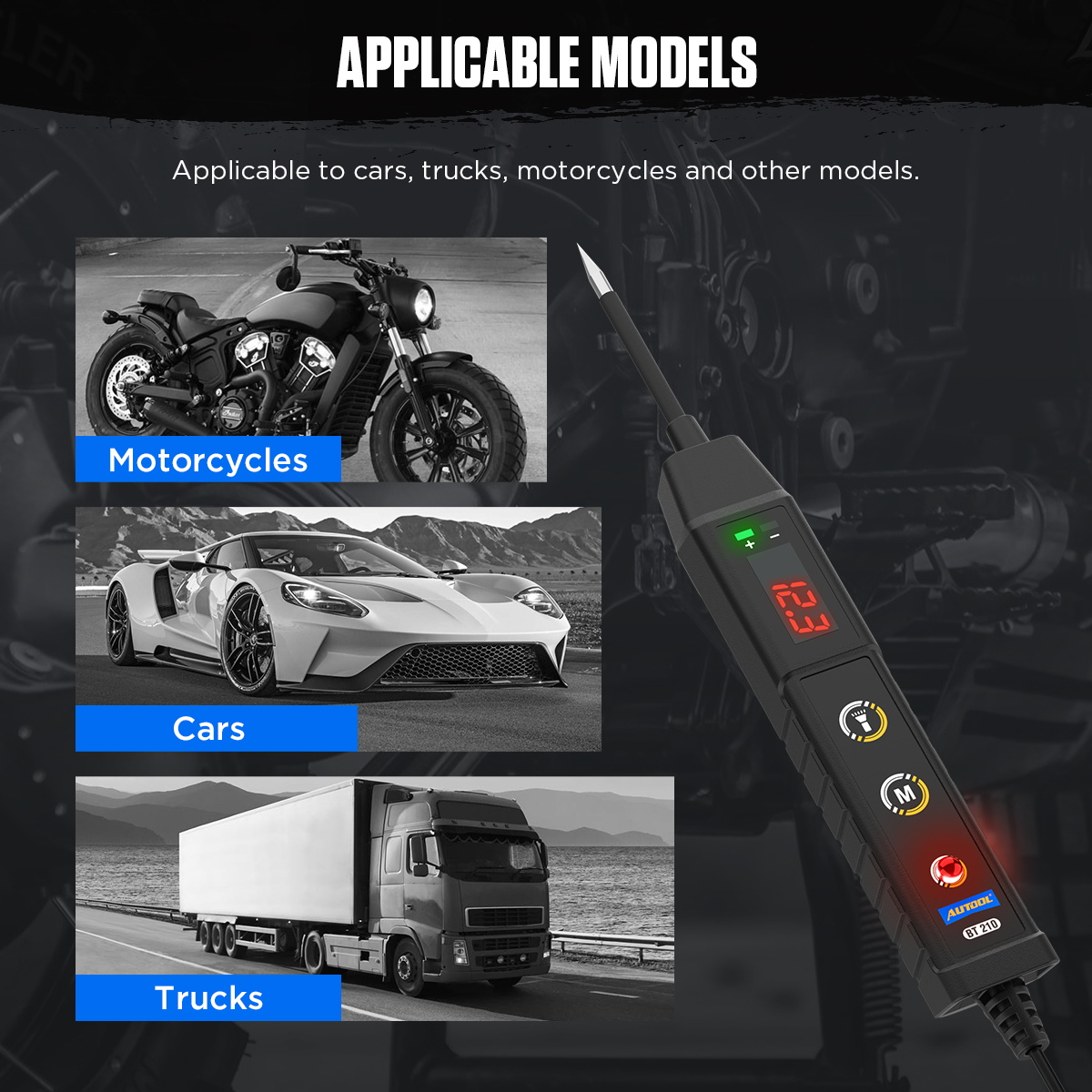

Čo sú to vozidlá BT210 Vhodné pre?
BT210 je vhodný pre autá, nákladné vozidlá, motocykle a iné kompatibilné elektrické systémy vozidiel, pokiaľ je testovaný obvod v rozsahu 9 – 30 V DC.
Čo je zahrnuté v BT210 Balík?
Obsah balenia: BT210 hlavná jednotka s pripojenou sondou a káblom, uzemňovacia svorka/uzemnenie, používateľská príručka a maloobchodná krabica.
Ako je BT210 Odlišné od BT160, BT250, BT260, A BT280?
BT210 je kompaktný tester jednosmerného prúdu 9-30 V s testom napätia, kontinuity, polarity, teploty, LED svetlom a dĺžkou vodiča približne 1,1 m. BT160 je skôr pre začiatočníkov, BT250 a BT260 pridať väčší displej a viac rozsahov merania a BT280 pridáva pokročilé funkcie, ako je test relé, test vstrekovačov, aktivácia komponentov, režim osciloskopu, režim multimetra, inteligentný test a online aktualizácia.
Ako by som mal/a udržiavať a skladovať BT210?
Nepreťažujte zariadenie. Pravidelne kontrolujte a doťahujte pripojené časti, vyhýbajte sa korozívnym kvapalinám a treniu testera o drsné povrchy, najmä o jeho plechový kryt. Skladujte ho na suchom a vetranom mieste mimo dosahu horúcich alebo vlhkých podmienok.
Aká je záruka?
Hlavná jednotka: 3-ročná záruka. Štandardné príslušenstvo: 1-ročná záruka. Záručné podmienky.
