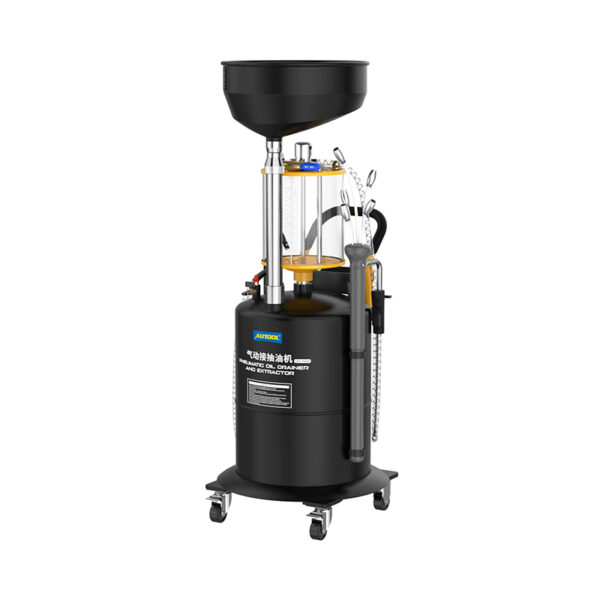

AUTOOL OD720 70 جهاز شفط وتصريف الزيت الهوائي L مع 10 كوب قياس L
US$799.00
- الاستعادة بالشفط والجاذبية
- كوب قياس سعة 10 لتر
- خزان تخزين سعة 70 لترًا
- خمسة عصي استخلاص
- الاستعادة بالشفط والجاذبية: استخرج الزيت من خلال مسبار أو اجمعه من الأسفل باستخدام وعاء التجميع الذي يبلغ قطره 41 سم وسعة 20 لترًا.
- كوب قياس سعة 10 لترات: يمكنك رؤية الحجم المسترد في كوب القياس الزجاجي المقوى الشفاف سعة 10 لترات.
- خزان تخزين سعة 70 لترًا: احتفظ بالزيت المستعاد في الخزان الرئيسي سعة 70 لترًا لاستخدامه في ورشة عمل متعددة المركبات.
- خمسة عصي استخراج: اختر من بين خمسة عصي استخراج للوصول إلى نقاط الوصول المختلفة لخدمات النفط.
- نظام هوائي بضغط 6-8 بار: قم بتزويد خزان التخزين بهواء مضغوط بضغط يتراوح بين 6 و 8 بار لتوليد فراغ الاستخراج وتفريغ الخزان.
- الاستعادة بالشفط والجاذبية: استخرج الزيت من خلال مسبار أو اجمعه من الأسفل باستخدام وعاء التجميع الذي يبلغ قطره 41 سم وسعة 20 لترًا.
- كوب قياس سعة 10 لترات: يمكنك رؤية الحجم المسترد في كوب القياس الزجاجي المقوى الشفاف سعة 10 لترات.
- خزان تخزين سعة 70 لترًا: احتفظ بالزيت المستعاد في الخزان الرئيسي سعة 70 لترًا لاستخدامه في ورشة عمل متعددة المركبات.
- خمسة عصي استخراج: اختر من بين خمسة عصي استخراج للوصول إلى نقاط الوصول المختلفة لخدمات النفط.
- نظام هوائي بضغط 6-8 بار: قم بتزويد خزان التخزين بهواء مضغوط بضغط يتراوح بين 6 و 8 بار لتوليد فراغ الاستخراج وتفريغ الخزان.
- ضمان لمدة 3 سنوات الوحدة الرئيسية 3 سنوات · ملحقات 1 سنة
- إمكانية الإرجاع خلال 90 يومًا إمكانية الإرجاع خلال 90 يومًا
- المتجر الرسمي منتجات أصلية · دعم مباشر

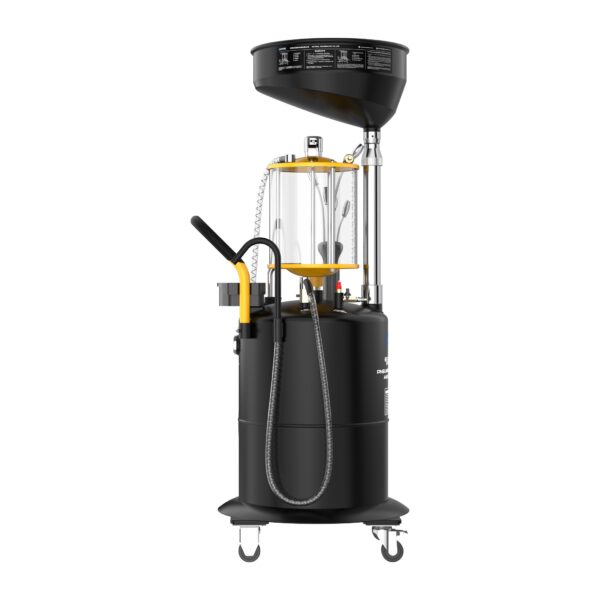

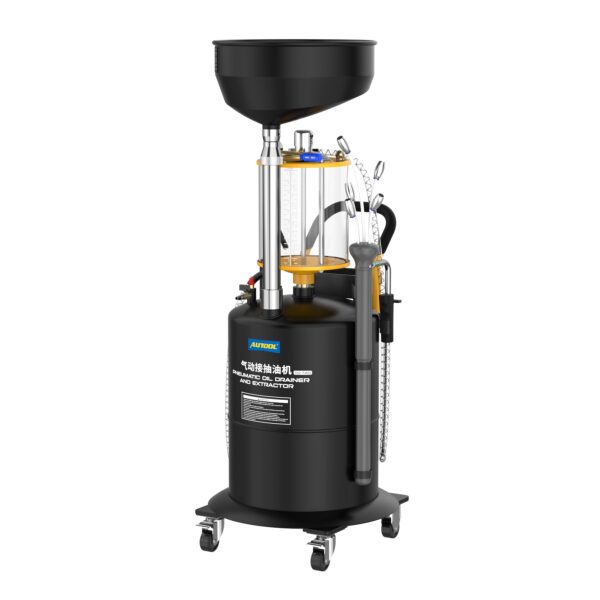

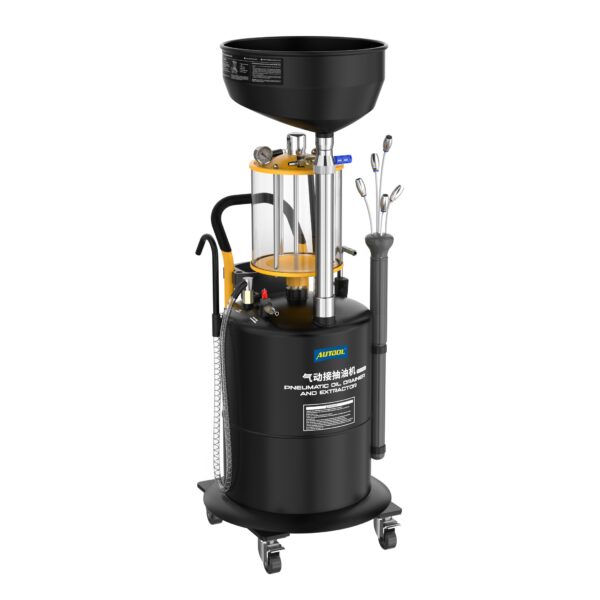

AUTOOL OD720 • جهاز شفط وتصريف الزيت بسعة 70 لترًا
استخلاص الزيت المستعمل أو جمعه بالجاذبية
استرجع الزيت المستعمل من خلال مجسات شفط أو وعاء تجميع قابل لتعديل الارتفاع باستخدام AUTOOL OD720. يمكن إدخال الزيت المستخرج في كوب قياس شفاف لإجراء فحوصات مرئية للكمية والحالة قبل نقله إلى خزان التخزين المتنقل، بينما يدعم التفريغ الهوائي المتحكم فيه عمليات ورشة العمل بعد التجميع.
- الاستعادة بالشفط والجاذبية
- خزان تخزين سعة 70 لترًا
- كوب قياس سعة 10 لتر
- صينية تجميع بسعة 20 لترًا / 41 سم
- خمسة مجسات استخلاص
الميزات الرئيسية
دمج استخراج المسبار مع استعادة الجاذبية

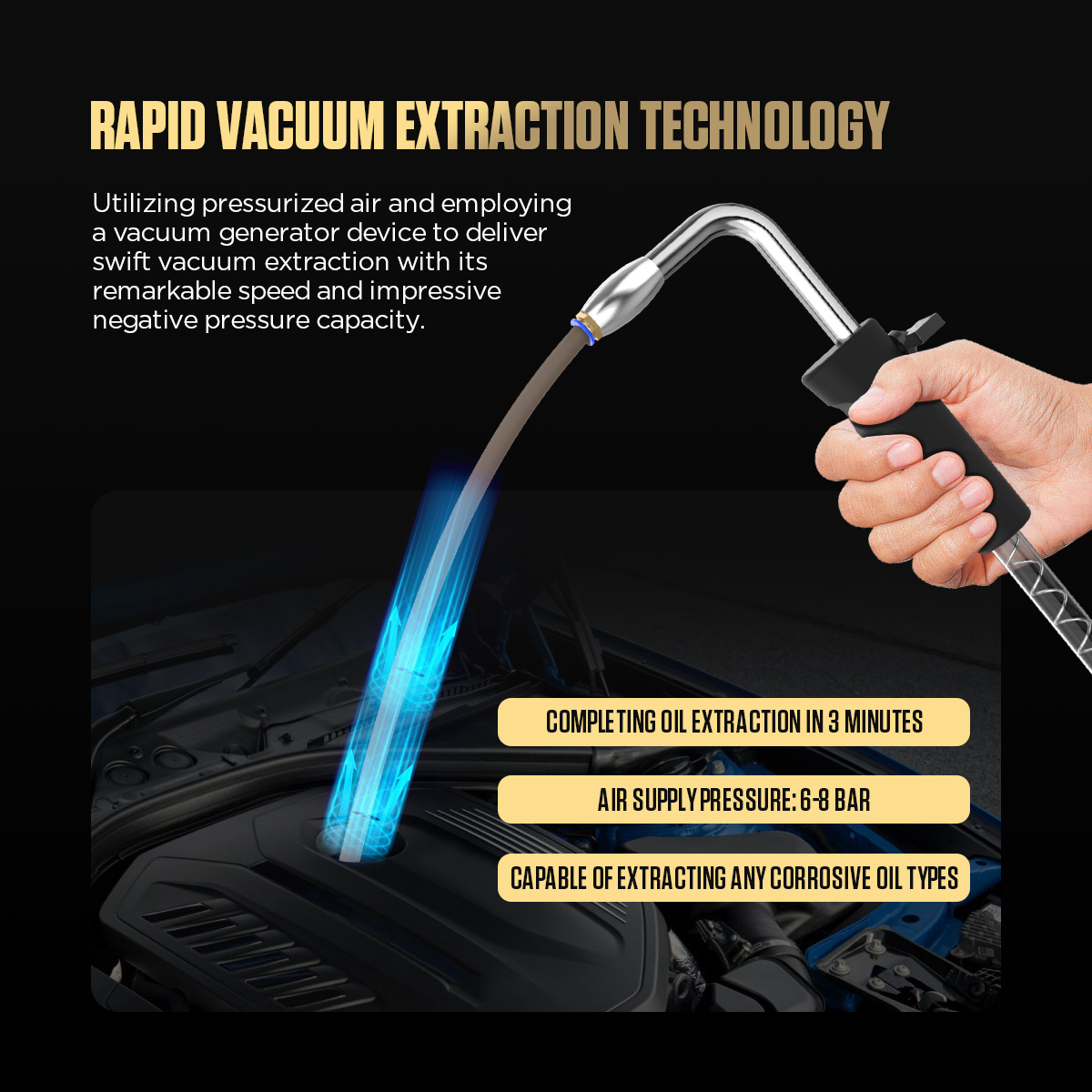

مستخلص زيت سريع يعمل بالهواء
باستخدام الهواء المضغوط ومولد الفراغ، OD720 يُحدث ضغطًا سلبيًا قويًا لاستخراج زيوت النفايات بسرعة من خلال عصا الإخلاء.

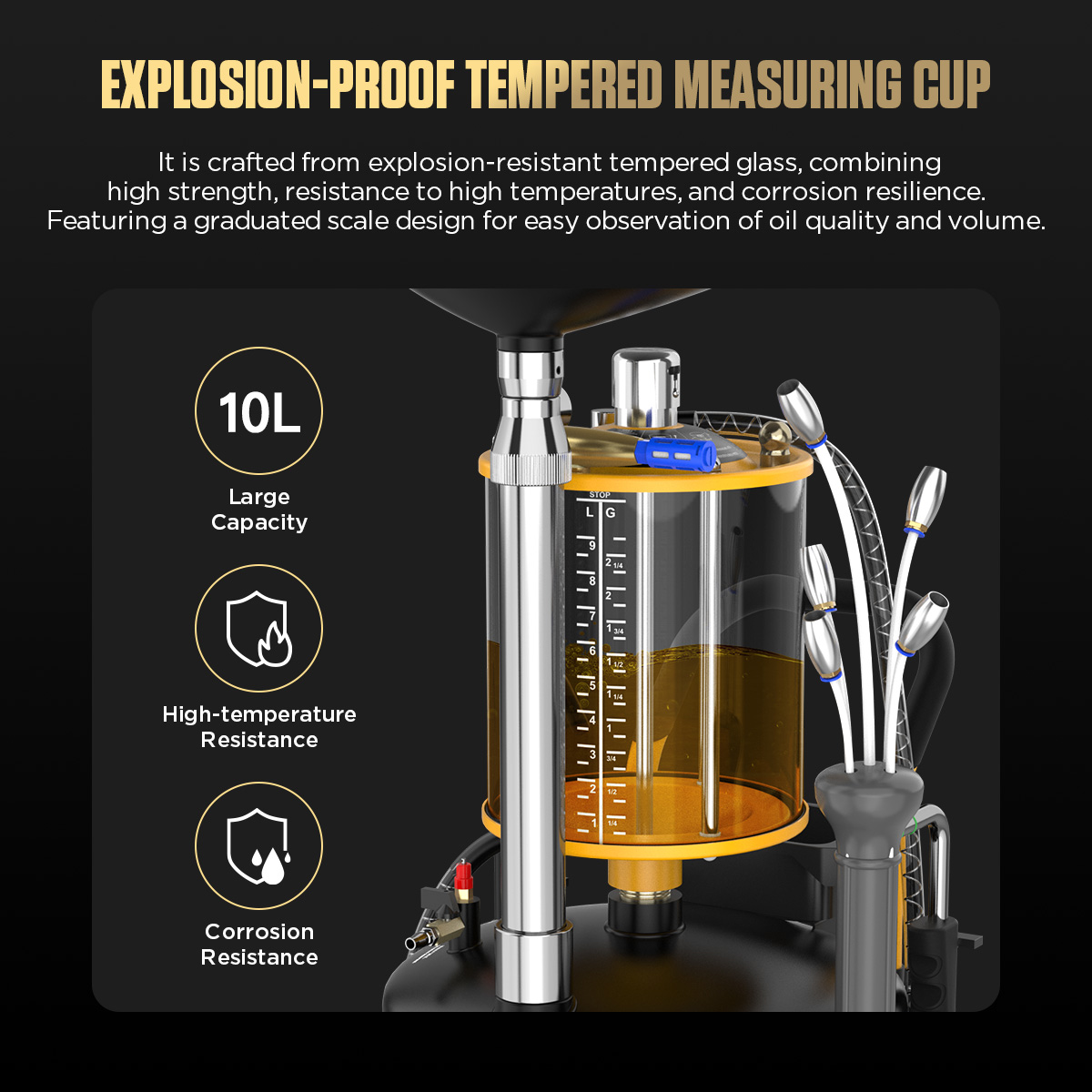

كوب قياس مقوى سعة 10 لتر
صُمم كوب القياس الشفاف المقوى ليكون قويًا وشفافًا ومقاومًا للحرارة والظروف الجوية القاسية والتآكل. وتساعد علامات القياس الموجودة عليه في مراقبة جودة الزيت وكميته.

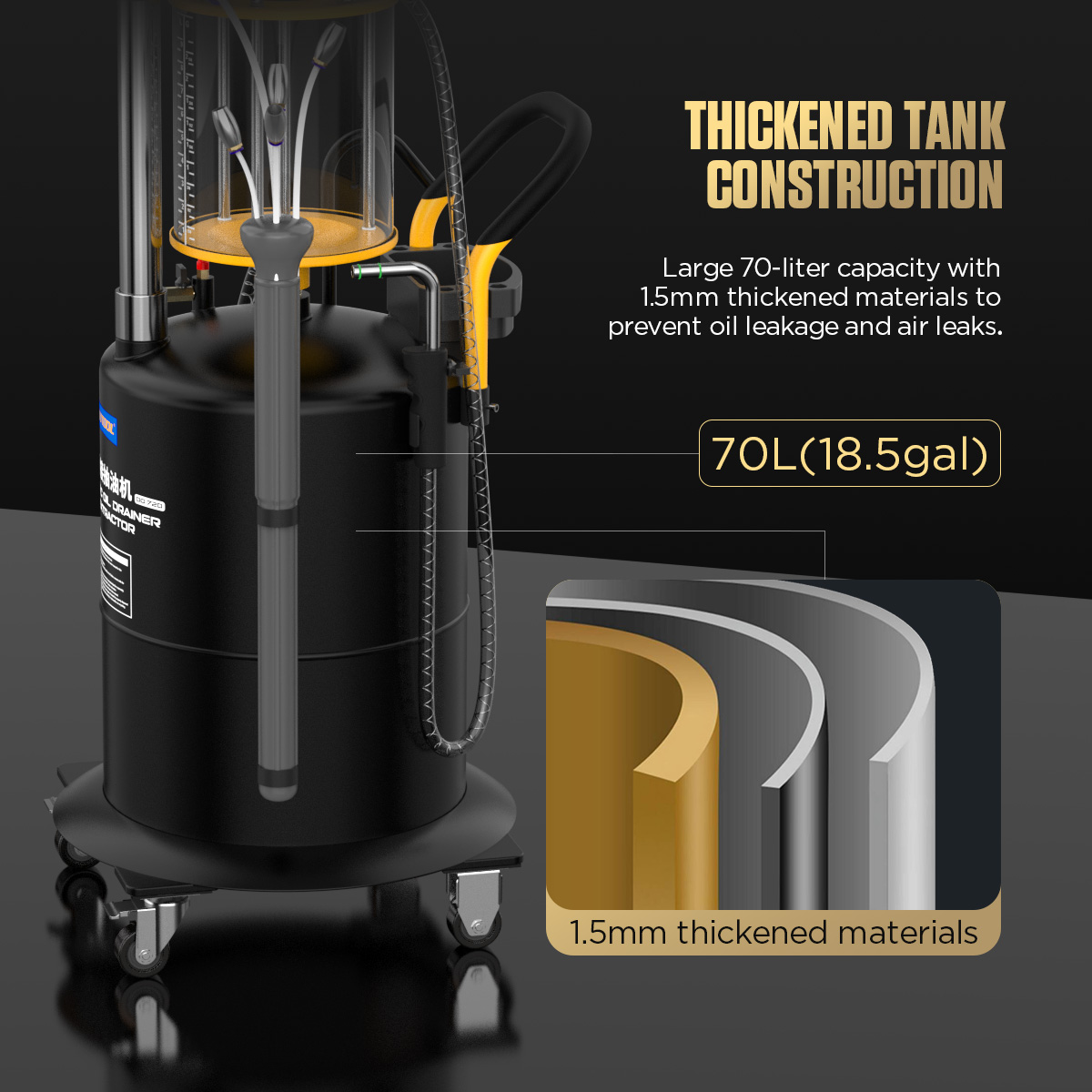

خزان تخزين سميك سعة 70 لترًا
يستخدم خزان التخزين سعة 70 لترًا مادة سميكة بمقدار 1.5 مم للمساعدة في تقليل تسرب الزيت وتسرب الهواء أثناء استعادة الزيوت المستعملة.

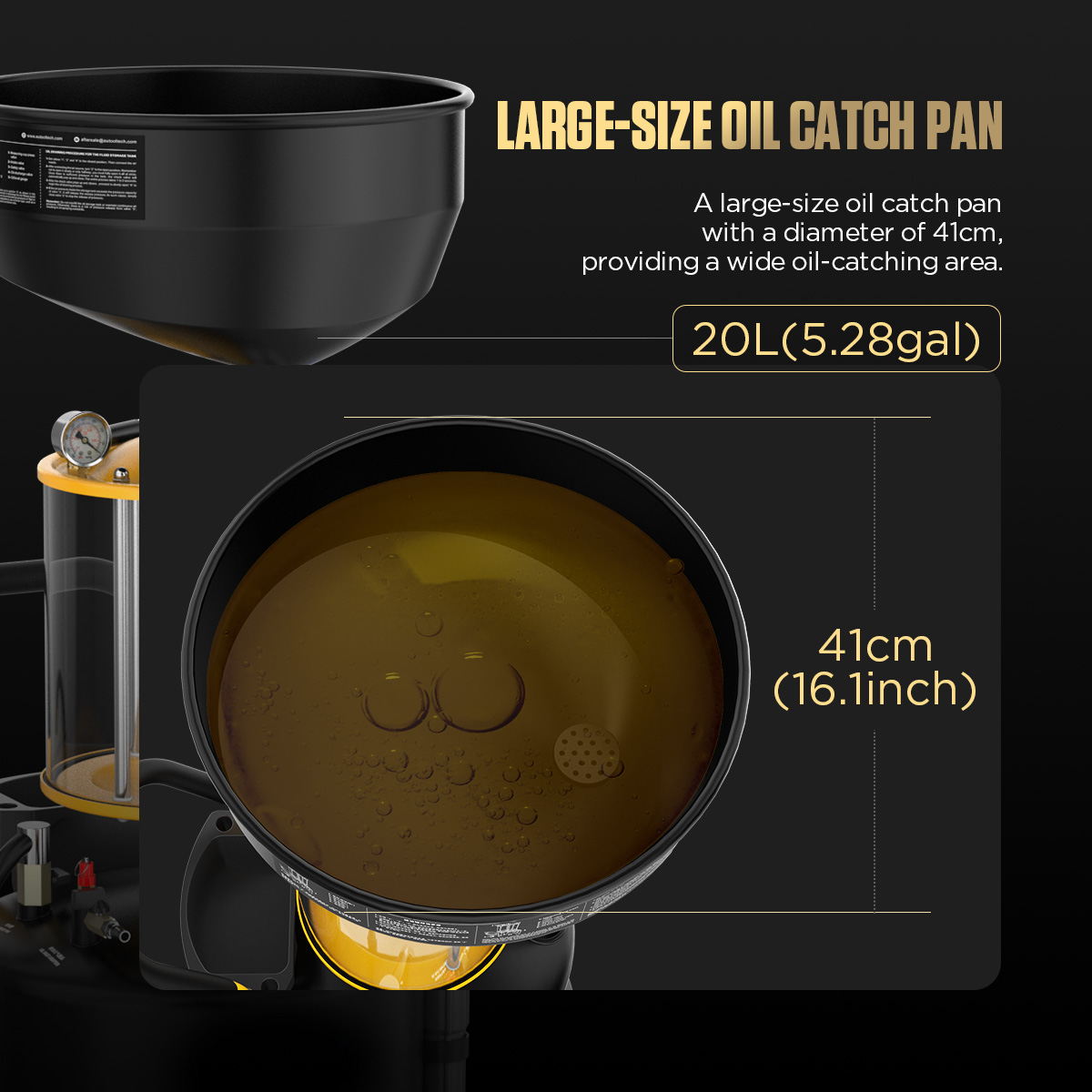

وعاء كبير لتجميع الزيت سعة 20 لترًا
توفر صينية تجميع الزيت ذات الحجم الكبير 41 سم مساحة أوسع لتجميع الزيت وسعة 20 لترًا لاستعادة زيت النفايات بالجاذبية.

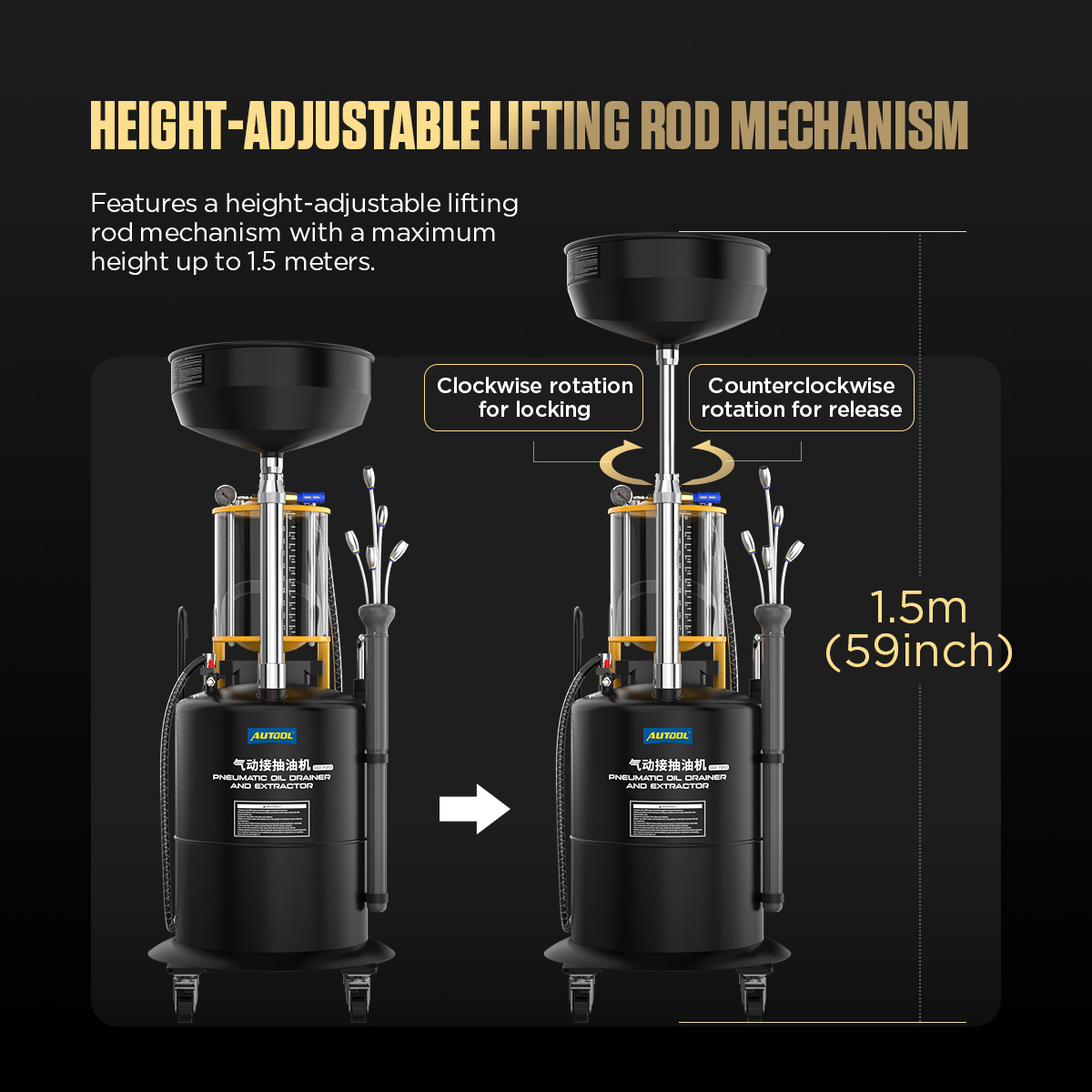

ارتفاع قابل للتعديل حتى 1.5 متر
تتيح آلية قضيب الرفع القابلة لتعديل الارتفاع إمكانية تعديل ارتفاع حوض الزيت حتى 1.5 متر لظروف العمل المختلفة.

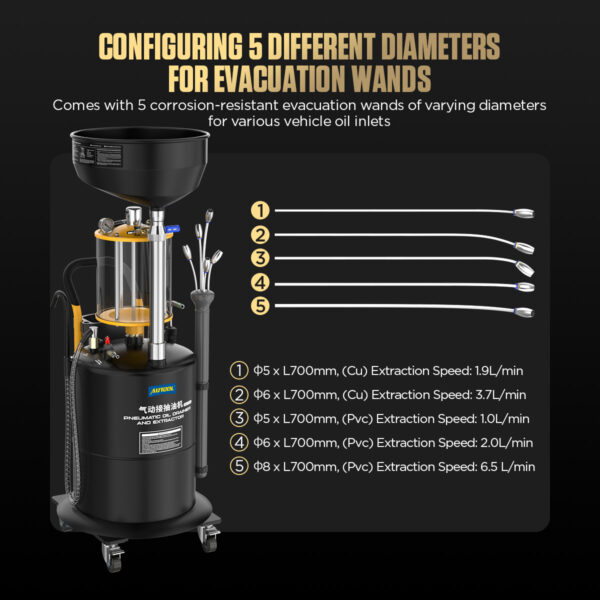

5 عصي إخلاء
OD720 تتضمن 5 عصي إخلاء مقاومة للتآكل بأقطار مختلفة لتناسب مداخل زيت المركبات المختلفة واحتياجات الخدمة.

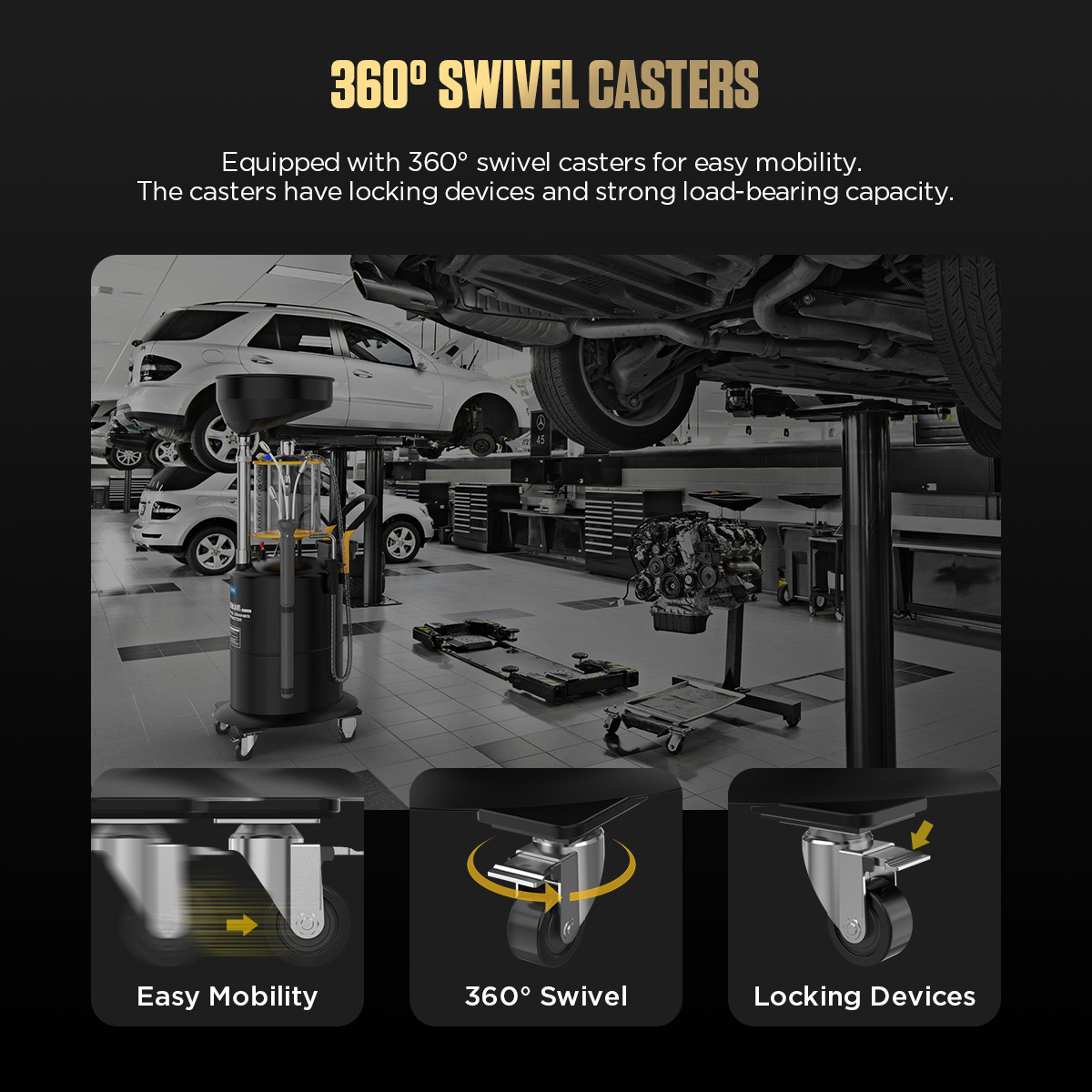

عجلات دوارة بزاوية 360 درجة
تم تجهيز الآلة بعجلات دوارة بزاوية 360 درجة لتسهيل الحركة. وتتضمن هذه العجلات أجهزة قفل لضمان ثبات أكبر في وضعية الآلة داخل الورشة.

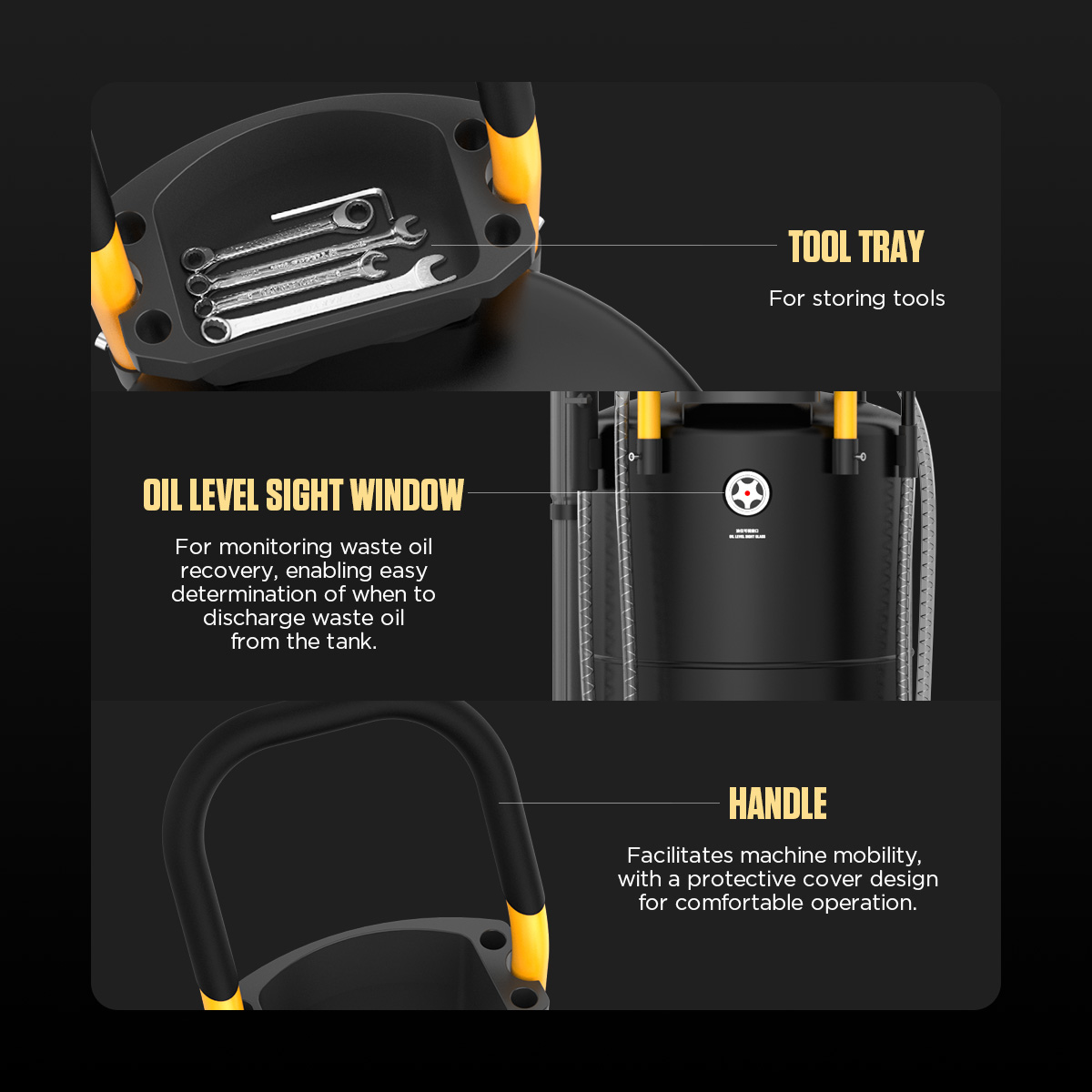

نافذة الرؤية ودرج الأدوات
تساعد نافذة رؤية مستوى الزيت في مراقبة استعادة الزيت المستعمل، بينما يوفر درج الأدوات منطقة ملائمة للأدوات الصغيرة أثناء الخدمة.

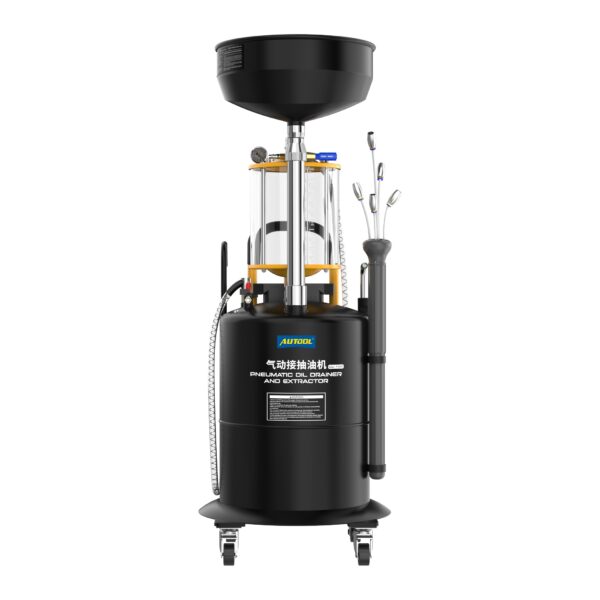

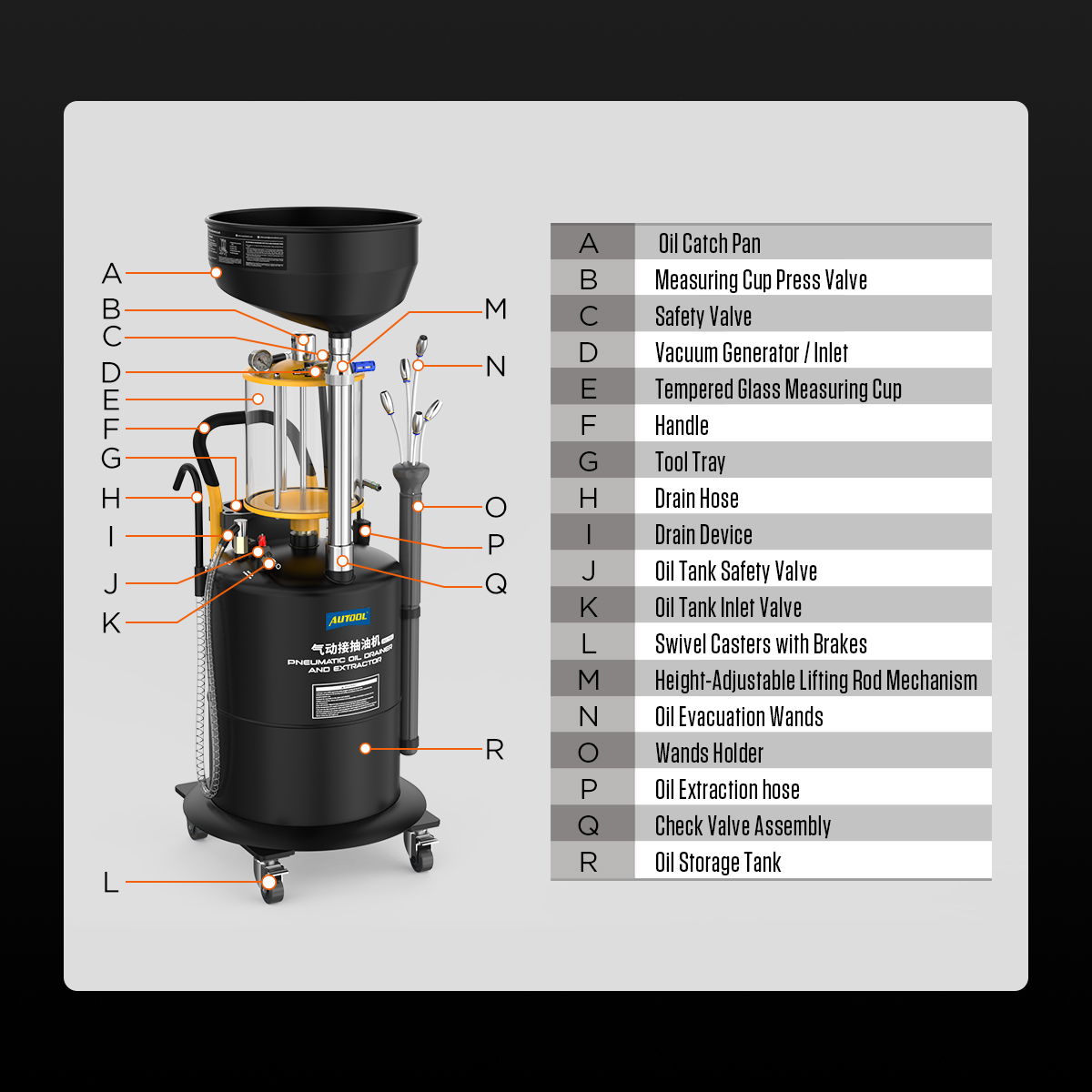

محطة شفط واستعادة بالجاذبية سعة 70 لترًا
OD720 يجمع بين الاستخلاص بالتفريغ واستعادة المياه من حوض التجميع مع خزان تخزين سعة 70 لترًا مصنوع من مادة سميكة 1.5 مم.
انقل، اقفل، وراقب
عجلات دوارة مزودة بأقفال ومقبض لتسهيل وضعية ورشة العمل. نافذة مراقبة مستوى الزيت ودرج الأدوات يحافظان على مستوى الخزان ويسهلان الوصول إلى الأدوات الصغيرة.
مدخل الهواء المضغوط
قم بتوصيل مصدر الهواء بمولد الفراغ أو صمام مدخل الخزان وفقًا للتشغيل المطلوب. يتراوح نطاق ضغط الهواء المحدد بين 6 و8 بار.
توليد الفراغ
يقوم مولد الفراغ بتفريغ كوب القياس المقوى أو خزان تخزين الزيت، مما يخلق ضغطًا سلبيًا لاستخراج الشفط.
استخلاص زيت المحرك
يقوم ضغط الهواء الخارجي بسحب الزيت المستعمل من خلال عصا إخلاء الزيت وخرطوم استخراج الزيت المحددين إلى كوب القياس أو خزان التخزين.
استخلاص الزيت من خلال حوض الزيت
لاستعادة الزيت بالجاذبية، ارفع السيارة، وقم بمحاذاة وعاء تجميع الزيت مع فتحة تصريف المحرك، واترك الزيت المستعمل يتدفق إلى خزان التخزين.
تفريغ الخزان
عند تفريغ خزان التخزين، قم بضغط الخزان من خلال صمام مدخل خزان الزيت، ثم افتح صمام التصريف ببطء بعد تراكم الضغط.
التحكم في السلامة
يُحرر صمام أمان خزان الزيت الضغط عندما يتجاوز ضغط الخزان 1.0 بار. احرص دائمًا على قطع إمداد الهواء بعد تفريغ الزيت.
ضمان لمدة 3 سنوات
الوحدة الرئيسية: 3 ضمان لمدة عام. الملحقات القياسية: 1 ضمان لمدة سنة. سياسة الضمان.
كيفية الاستخدام
جمع واستخراج وتصريف الزيوت المستعملة
1. تثبيت التجميعات الرئيسية
أدر مجموعة كوب القياس باتجاه عقارب الساعة لتثبيتها على قاعدة خزان الزيت. ثبّت قضيب الرفع وقمع حوض الزيت بالتدوير باتجاه عقارب الساعة. تأكد من اتجاه مجموعة كوب القياس، وثبّتها في مكانها، وحافظ على قضيب الرفع عموديًا على الجهاز.
قم بتدوير جهاز ضبط قضيب الرفع عكس اتجاه عقارب الساعة لضبط ارتفاع حوض الزيت.
قم بتدويره باتجاه عقارب الساعة لإحكام ربطه بعد الضبط.
2. استخلص الزيت من خلال كوب القياس
اضبط صمام كوب القياس على وضع الفتحة الوسطى لإغلاق الصمام. أغلق صمام خرطوم سحب الزيت وقم بتوصيل عصا سحب الزيت المناسبة لنوع السيارة.
قم بتوصيل مصدر الهواء بمدخل مولد الفراغ وافتح صمام إمداد الهواء.
اضبط إبرة مقياس ضغط الفراغ على الضغط السلبي المقدر بـ 50-65 سم زئبق.
أدخل عصا شفط الزيت في حجرة المحرك، ثم افتح صمام خرطوم استخراج الزيت لبدء استخراج الزيت المستعمل.
3. فرّغ كوب القياس في الخزان
عندما يصل مستوى الزيت في كوب القياس إلى خط التحذير، قم بتصريف الزيت المستعمل الموجود في كوب القياس إلى خزان تخزين الزيت الموجود أسفله.
4. استعادة الزيت المستعمل من خلال حوض الزيت
استخدم معدات الرفع لرفع السيارة إلى ارتفاع مناسب قبل استخراج الزيت من حوض الزيت. في مكان عمل آمن، انقل السيارة إلى مكان آمن. OD720 أسفل محرك السيارة، قم بمحاذاة قمع حوض الزيت مع فتحة تصريف زيت المحرك.
قم بفك سدادة تصريف زيت محرك السيارة.
سيتم تصريف الزيت المستعمل إلى خزان التخزين من خلال قمع حوض الزيت.
قد يُتيح شفط الزيت إمكانية العمل بدون رفع أو في الخنادق عند الاقتضاء. ومع ذلك، لا يزال استخراج الزيت من حوض الزيت يتطلب رفع السيارة لمحاذاة الحوض بأمان.
5. تفريغ زيت النفايات من خزان التخزين
أغلق صمام زر الضغط الخاص بكوب القياس، وأغلق صمام أنبوب تصريف الزيت، وأغلق صمام مدخل خزان الزيت. ثم وصّل مصدر الهواء بصمام مدخل خزان الزيت.
السلامة والتوافق
قم بمطابقة مسار الزيت والمسبار ومصدر الهواء
استخدم مصدر هواء بضغط 6-8 بار
يجب أن يبقى ضغط مصدر الهواء ضمن النطاق المحدد. لا تقم بالتشغيل تحت أو فوق الضغط المطلوب، وإلا فقد يتأثر التشغيل الطبيعي والسلامة.
لا يُستخدم مع السوائل القابلة للاشتعال
OD720 يُمنع منعاً باتاً استخدام زيت الفرامل، أو البنزين، أو الديزل، أو الميثانول، أو الكيتون، أو أي سوائل قابلة للاشتعال أخرى. استخدمه فقط للوظائف المذكورة في دليل المستخدم.
يجب إبقاء المحرك مطفأً
يجب إبقاء المحرك مطفأً طوال فترة التشغيل. لا تقم بتشغيل المعدات بالقرب من أماكن التدخين، أو اللهب المكشوف، أو درجات الحرارة العالية، أو الضغط العالي، أو المواد القابلة للاشتعال أو الانفجار.
نطاق درجة حرارة زيت النفايات من 40 إلى 60 درجة مئوية
يتم التعامل مع الزيوت المستعملة عند درجة حرارة تتراوح بين 40 و60 درجة مئوية. يجب توخي الحذر من الحروق. قد تتسبب الزيوت المستعملة التي تزيد درجة حرارتها عن 60 درجة مئوية في تلف مكونات المعدات.
ارتدِ واقيات للعينين واليدين
ارتدِ القفازات ونظارات السلامة أثناء التشغيل لحماية يديك وعينيك من زيت النفايات الساخن والرذاذ.
ملاحظات العناية والسلامة
بعد الانتهاء من العملية، قم بتفريغ الضغط الداخلي وتنظيف المعدات لتقليل تلف المعدات وإصابات الأفراد الناجمة عن التشغيل غير السليم.
مراجعة السلامة قبل الاستخدام
يرجى مراجعة نطاق ضغط الهواء، وحدود درجة حرارة الزيت، والسوائل المحظورة، وقاعدة إيقاف تشغيل المحرك، وإجراءات تخفيف الضغط، ومتطلبات الحماية الشخصية قبل الاستخدام. OD720 جهاز استخلاص الزيوت المستعملة.
استجابة التسريب
في حالة حدوث تسرب في الخراطيم أو المكونات أثناء التشغيل، قم بإيقاف إمداد الهواء على الفور وافحص المعدات بعناية.
حركة الآلة الآمنة
لا تستخدم قضيب الرفع القابل لتعديل الارتفاع كمقبض لتحريك الجهاز. قم بربط براغي الضبط إذا أصبحت مرتخية.
العناية بأكواب القياس
قم بتفريغ الزيت المستعمل من كوب القياس إلى خزان التخزين فورًا بعد استخراجه لحماية كوب القياس بشكل أفضل وإطالة عمره الافتراضي.
بعد إفراغ كوب القياس، لا داعي لإغلاق صمام تصريف كوب القياس إلا إذا تطلبت خطوة التشغيل المحددة ذلك.
التخلص من زيوت النفايات
تخلص من زيت النفايات أو أعد تدويره وفقًا للوائح المحلية والسلطات المختصة.
الخدمة المعتمدة فقط
لا تحاول تفكيك الجهاز أو تعديله أو إصلاحه بنفسك دون إذن. اتصل بخدمة الدعم المعتمدة عند الحاجة إلى الصيانة.

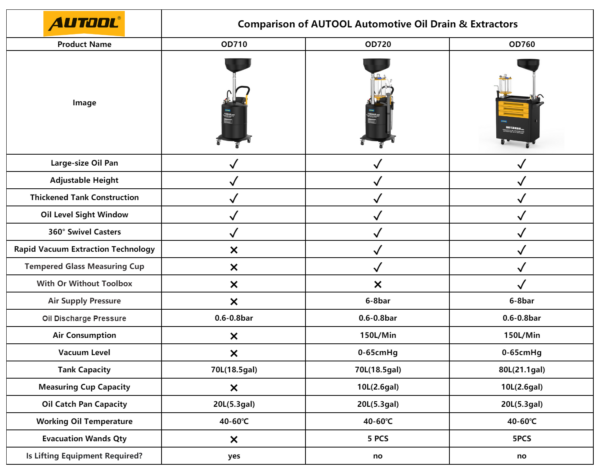

مقارنة النماذج
اختر سير العمل المناسب لاستخلاص النفط
دليل النموذج
اختر نموذجًا واحدًا أو أكثر. OD720 يتم تحديده افتراضياً.

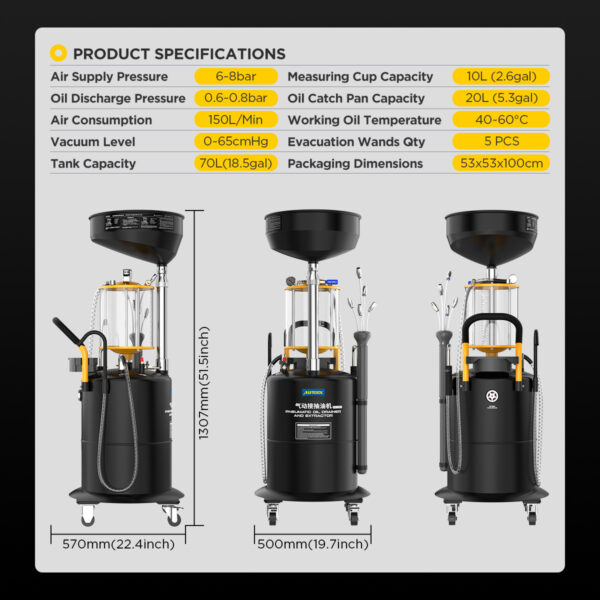

| اسم المنتج | OD710 | OD720 | OD760 |
|---|---|---|---|
| ميزات المجموعة وورشة العمل | |||
| مقلاة زيت كبيرة الحجم | ✓ |
✓ |
✓ |
| ارتفاع قابل للتعديل | ✓ |
✓ |
✓ |
| بناء خزان سميك | ✓ |
✓ |
✓ |
| نافذة عرض مستوى الزيت | ✓ |
✓ |
✓ |
| عجلات دوارة بزاوية 360 درجة | ✓ |
✓ |
✓ |
| تقنية الاستخلاص السريع بالتفريغ | ✓ |
✓ |
✓ |
| كوب قياس من الزجاج المقوى | ✓ |
✓ |
✓ |
| مع أو بدون صندوق أدوات | × |
× |
✓ |
| متطلبات الهواء والفراغ | |||
| إمداد الهواء | 6-8 بار |
6-8 بار |
6-8 بار |
| ضغط تصريف الزيت | 0.6-0.8 بار |
0.6-0.8 بار |
0.6-0.8 بار |
| استهلاك الهواء | 150 لتر/دقيقة |
150 لتر/دقيقة |
150 لتر/دقيقة |
| مستوى الفراغ | 0-65 سم زئبق |
0-65 سم زئبق |
0-65 سم زئبق |
| السعة ودرجة الحرارة والإعداد | |||
| سعة الخزان | 30 لتر (7.93 جالون) |
70 لتر (18.5 جالون) |
80 لتر (21.1 جالون) |
| سعة كوب القياس | 10 لتر (2.6 جالون) |
10 لتر (2.6 جالون) |
10 لتر (2.6 جالون) |
| سعة وعاء تجميع الزيت | غير محدد |
20 L |
20 لتر (5.3 جالون) |
| أبعاد وعاء تجميع الزيت | 45 × 35 × 19 سم |
45 × 35 × 19 سم |
غير محدد |
| درجة حرارة الزيت أثناء التشغيل | 40-60℃ |
40-60℃ |
40-60℃ |
| عدد عصي الإخلاء | 5 قطع |
5 قطع |
5 قطع |
| هل يلزم رفع الجسم لاستخراجه بالشفط المناسب؟ | × |
× |
× |
دليل المستخدم والدعم
ابحث عن إرشادات التشغيل وإمدادات الهواء

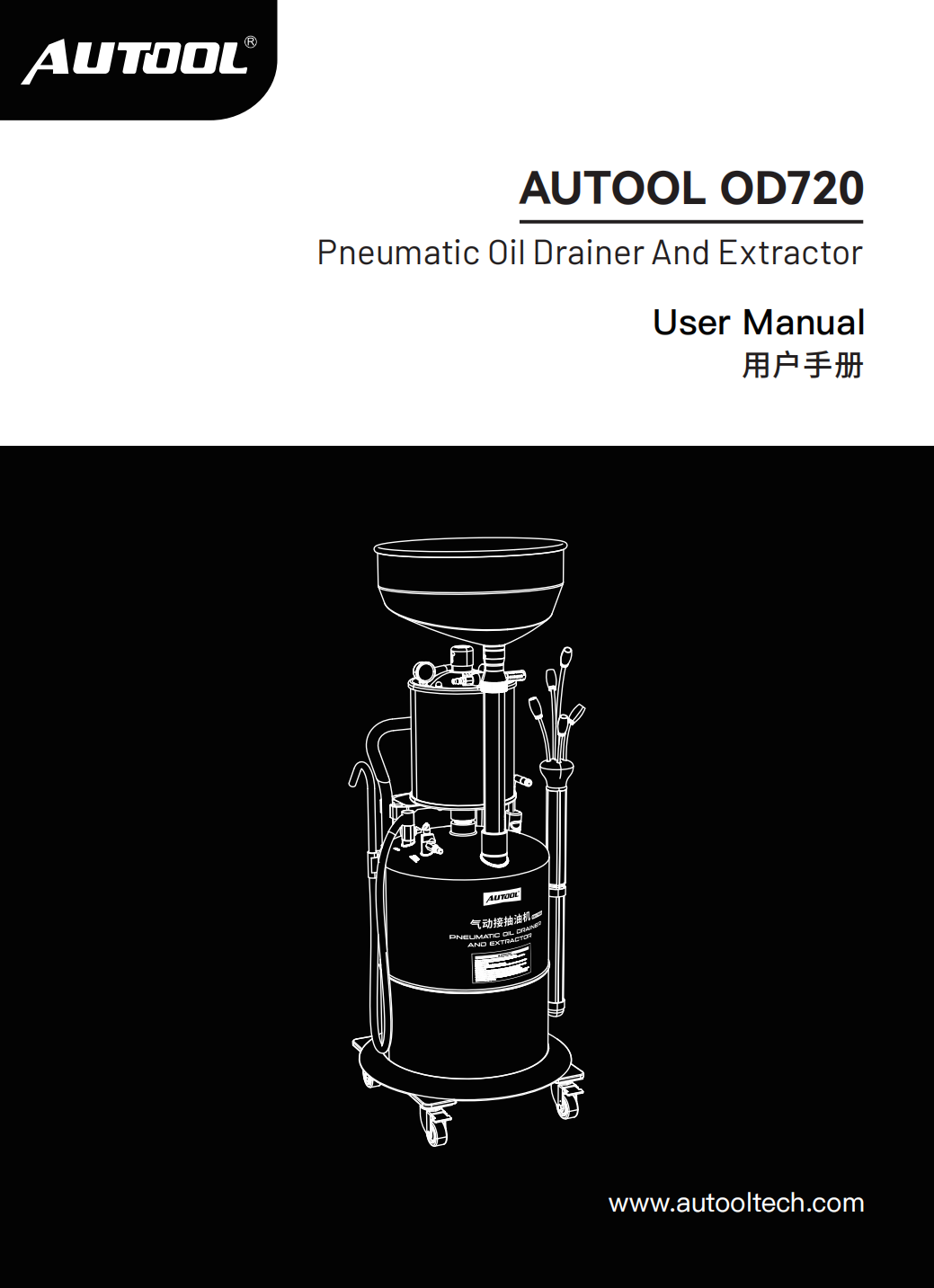

AUTOOL OD720 دليل المستخدم
افتح دليل PDF لـ OD720 الاستخلاص بالتفريغ، والتجميع بالجاذبية، وقياس الزيت المرئي، وتفريغ الخزان، مع دعم السلامة التشغيلية واستكشاف الأخطاء وإصلاحها.

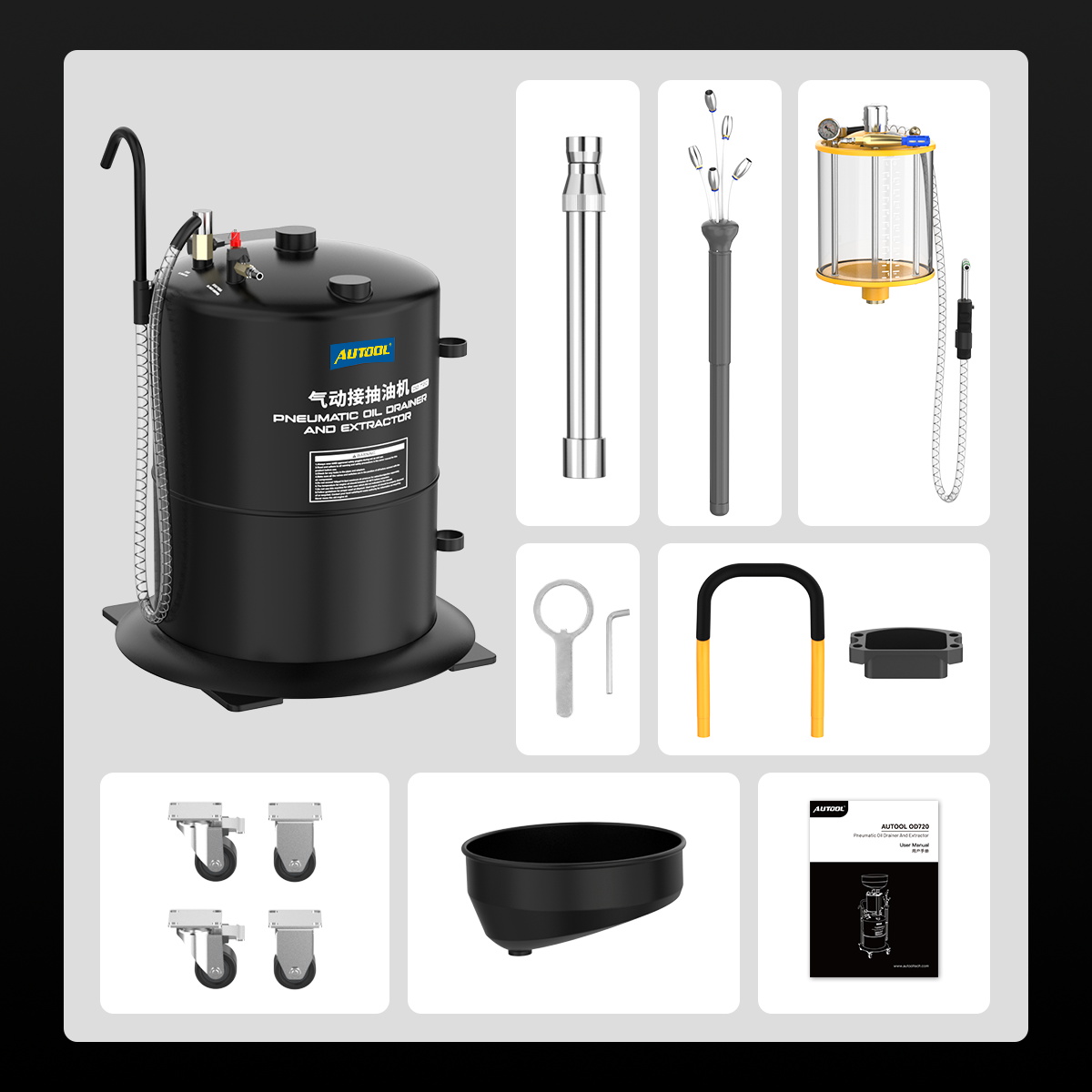

محتويات العبوة
افحص الخزانات والمجسات والأجزاء المرفقة
- الهيكل الرئيسيOD720 مجموعة خزان تخزين الزيت مع خرطوم تصريف وصمامات الخزان
- كوب قياسمجموعة كوب قياس من الزجاج المقوى مع خرطوم ملحق بها
- حوض الزيت وقضيب التوصيلحوض تجميع الزيت وآلية رفع قابلة لتعديل الارتفاع
- عصي الإخلاءمجموعة عصا شفط الزيت وحامل العصي
- أجزاء الحركةمجموعة عجلات دوارة مزودة بمكابح وأجزاء مقبض/صينية أدوات
- الأدوات والكتيبأدوات صغيرة و AUTOOL OD720 دليل المستخدم
الأسئلة الشائعة
أسئلة حول استخراج النفط وإمدادات الهواء
ما يفعله ضغط إمداد الهواء OD720 يحتاج؟
OD720 يتطلب ضغط هواء يتراوح بين 6 و8 بار. يجب ألا يقل ضغط مصدر الهواء عن النطاق المحدد أو يزيد عنه لضمان التشغيل السليم للمعدات.
يستطيع OD720 هل يمكن استخدامه بدون معدات رفع؟
OD720 يمكن استخدامها لأعمال الشفط المناسبة دون الحاجة إلى معدات رفع أو في ظروف العمل داخل الخنادق. مع ذلك، عند استخدام حوض تجميع الزيت لاستعادة زيت النفايات بالجاذبية، يجب رفع المركبة إلى ارتفاع مناسب ومحاذاة حوض الزيت مع فتحة تصريف المحرك.
يستطيع OD720 استخراج زيت الفرامل، أو البنزين، أو الديزل؟
لا. OD720 يُمنع منعاً باتاً استخدام زيت الفرامل، أو البنزين، أو الديزل، أو الميثانول، أو الكيتون، أو أي سوائل قابلة للاشتعال أخرى. لا تستخدم الجهاز لأغراض غير مذكورة في دليل المستخدم.
ما هو نطاق درجة حرارة الزيت التشغيلية؟
يتراوح نطاق درجة حرارة زيت النفايات المستخدم بين 40 و60 درجة مئوية. توخَّ الحذر من الحروق عند التعامل مع زيت النفايات. إذا تجاوزت درجة حرارة زيت النفايات 60 درجة مئوية، فقد تتلف مكونات المعدات.
ما الفرق بين OD710، OD720، و OD760؟
OD710 هو جهاز أساسي لتصريف زيوت النفايات يعمل بالهواء المضغوط بسعة 70 لترًا بدون شفط فراغي أو كوب قياس أو عصي إخلاء. OD720 يضيف خاصية الاستخراج السريع بالتفريغ، وكوب قياس مقوى سعة 10 لترات، و5 عصي تفريغ، وإمداد هواء من 6 إلى 8 بار، واستهلاك هواء 150 لتر/دقيقة، ومستوى تفريغ من 0 إلى 65 سم زئبق. OD760 وهو الطراز الراقي المزود بوحدة تخزين في الأدراج، وخزان سعة 80 لترًا، وكوب قياس، ونظام شفط بالتفريغ، و5 عصي شفط.
متى يجب أن أفرغ كوب القياس؟
فرّغ كوب القياس عندما يصل مستوى الزيت إلى خط التحذير. اضغط على صمام كوب القياس وقم بتدويره إلى وضع الفتحة العلوية اليسرى أو اليمنى لفتح الصمام، وسيتدفق الزيت المستعمل تلقائيًا إلى خزان تخزين الزيت.
كيف أقوم بتفريغ زيت النفايات من خزان التخزين؟
- أغلق صمام زر الضغط لكوب القياس، وصمام أنبوب تصريف الزيت، وصمام مدخل خزان الزيت أولاً.
- قم بتوصيل مصدر الهواء بصمام مدخل خزان الزيت، وافتح صمام المدخل، وقم بضغط الخزان.
- بعد حوالي 5 ثوانٍ، افتح صمام تصريف الزيت ببطء.
- بعد تفريغ الزيت، قم بقطع إمداد الهواء.
ماذا يحدث إذا تجاوز ضغط الخزان 1.0 بار؟
عندما يتجاوز الضغط داخل خزان الزيت 1.0 بار، يقوم صمام الأمان بتفريغ الضغط تلقائيًا. اتبع دائمًا خطوات تفريغ الخزان واقطع إمداد الهواء بعد تفريغ الزيت.
ما هي الملحقات المرفقة؟
ال OD720 تتضمن الحزمة مجموعة خزان تخزين الزيت، ومجموعة كوب القياس المقوى، وصينية تجميع الزيت، وقضيب الرفع، وعصي الإخلاء وحاملها، ومكونات الخرطوم، ومجموعة العجلات، وأجزاء المقبض وصينية الأدوات، والأدوات الصغيرة، ودليل المستخدم.
ما هي مدة الضمان؟
الوحدة الرئيسية: 3 ضمان لمدة عام. الملحقات القياسية: 1 ضمان لمدة سنة. سياسة الضمان.
كيف ينبغي لي أن أحافظ على OD720 بعد الاستخدام؟
قم بتفريغ الضغط الداخلي، وتنظيف المعدات، وتجنب فرك الغلاف على الأسطح الخشنة، وفحص الأجزاء المشدودة والمتصلة بانتظام، ومعالجة الأجزاء المعرضة للمواد الكيميائية بصيانة مضادة للتآكل، واستبدال الأجزاء البالية عند الحاجة، وتخزين المنتج في مكان جاف بعيدًا عن البيئات الحارة أو الرطبة أو غير جيدة التهوية.
