AUTOOL SDT102 Rilevatore di perdite di fumo automobilistico con pompa di aria incorporata e manometro
US$82.00
Caratteristiche chiave
- Tracce in EVAP permesso, vuoto, aspirazione, scarico, guarnizione, sigillatura, linea-fitting e percorsi turbo a bassa pressione.
- Eseguire controlli di perdite di fumo senza un compressore esterno o un rifornimento di negozio.
- Monitorare le modifiche della pressione per verificare se la linea di prova collegata può essere trapelare.
- Il corpo compatto integra la pompa, il manometro, l'uscita del fumo, il riempimento dell'olio e i controlli per il funzionamento del veicolo 12 V.
- EVAP + sistema di veicoli controlla: Tracce in EVAP permesso, vuoto, aspirazione, scarico, guarnizione, sigillatura, linea-fitting e percorsi turbo a bassa pressione.
- Pompa di aria incorporata: Eseguire controlli di perdite di fumo senza un compressore esterno o un rifornimento di negozio.
- Controllo della pressione: Monitorare le modifiche della pressione per verificare se la linea di prova collegata può essere trapelare.
- Compatto 12 V layout: Il corpo compatto integra la pompa, il manometro, l'uscita del fumo, il riempimento dell'olio e i controlli per il funzionamento del veicolo 12 V.
- Garanzia di 3 anni Unità principale 3 anni · Accessori 1 anno
- 90-Giorni Resi Reso ammissibili entro 90 giorni
- Negozio ufficiale Prodotti genuini · Supporto diretto

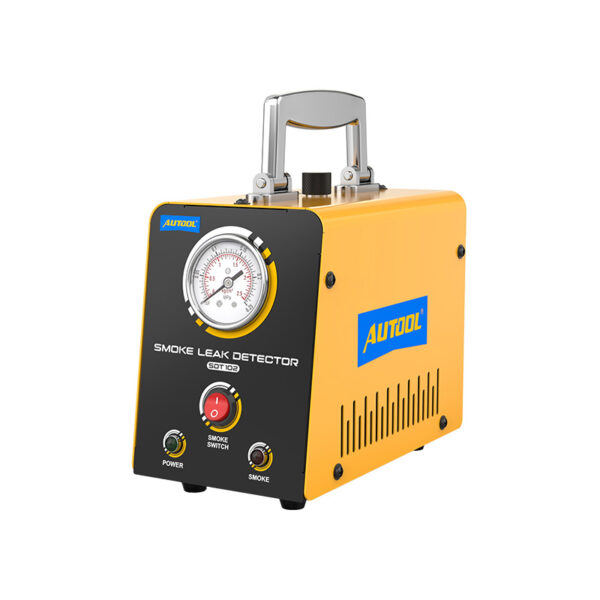

AUTOOL SDT102 · Detector di Leak di fumo con pompa e manometro
Guarda la pressione mentre traccia i percorsi visibili delle perdite
Questa macchina per il fumo automobilistico utilizza una pompa integrata per eseguire controlli di fumo a bassa pressione senza compressore esterno.Guarda il manometro per le modifiche e segui la fuga del fumo sul percorso di fuga. L'unità compatta 12 V supporta EVAP, vuoto, aspirazione, scarico, guarnizione, sigillatura, line-fitting e controlli turbo a bassa pressione.
- Pompa incorporata, nessun negozio aria
- Feedback di carico
- 12 V Potenza della batteria del veicolo
- Compatibilità con il sistema di assistenza EVAP
- Sistemi di bassa pressione consentiti

Caratteristiche chiave
Pompa integrata con un manometro analogico
Controllo della pressione del manometro
Utilizzare il manometro per monitorare i cambiamenti di pressione e verificare rapidamente se la linea di prova può essere perdite.
Rilevamento di EVAP
Supporta il rilevamento delle perdite EVAP ed è compatibile con le auto americane dal 1996+ quando è collegato con gli strumenti di servizio EVAP che corrispondono alla porta di prova del veicolo.
Pompa di aria incorporata
Non è necessario alcun compressore d'aria esterno. La pompa integrata consente di risparmiare tempo di configurazione e rende SDT102 più facile per l'uso fai da te e officina.
Aspirazione / scarico / vuoto / controllo turbo a bassa pressione
Per la diagnostica del sistema di vuoto, SDT102 può essere utilizzato come tester di fumo per le perdite di vuoto. Supporta anche test a bassa pressione di aspirazione, scarico, guarnizione, aree di tenuta del motore, raccordi di linea e sistemi turbo a bassa pressione.
EVAP / vuoto
Supporta i controlli di perdite di vuoto e di EVAP quando gli strumenti di accesso e gli adattatori di servizio corrispondono alla porta di prova del veicolo.
Aspirazione / scarico
Aiuta a trovare perdite di immissione e sistemi di scarico riempiendo la sezione di prova con fumo per ispezione visiva.
Crankcase / olio di tenuta
Può anche controllare le perdite di carter, guarnizioni di olio, percorsi di aria intercooler e aree di tenuta del motore in condizioni di bassa pressione.
Serbatoio carburante / Serbatoio refrigerante / Raccordi linea
Supporta serbatoio carburante, serbatoio refrigerante, raccordi di linea e controlli di perdita di sistema turbo a bassa pressione; non fumo-test qualsiasi componente che il veicolo o la procedura di servizio componente esclude.
Surriscaldamento + Protezione a bassa temperatura
La protezione da surriscaldamento e bassa temperatura aiuta a proteggere l'unità, che può funzionare a temperature fino a -20°C.
Interfaccia compatta
Il corpo integra l'interfaccia di alimentazione, l'uscita del fumo, il riempimento dell'olio, il manometro, la maniglia e i controlli di funzionamento in una struttura compatta.
Supporto di garanzia di 3 anni
Unità principale: garanzia di 3 anni. Accessori standard: garanzia di 1 anno. Condizioni di garanzia.
Come Usare
Sigillare, Pressurize, Osservare il calibro, Aggiungere fumo e ispezionare
Passaggio 1
Aggiungere l'olio di prova
Riempire l'olio per bambini da 10-15 mL o la paraffina liquida nel rilevatore.
Passaggio 2
Collegare la linea di prova
Accedere al sistema per essere testato e appendere il rilevatore se necessario. Scollegare la linea che si desidera testare, quindi collegarlo al rilevatore di perdite di fumo utilizzando il tubo o l'adattatore che corrisponde alla linea o alla porta di prova.
Passaggio 3
Collegare la potenza 12V
Collegare il rilevatore a una batteria DC 12V, quindi accendere l'interruttore di alimentazione per avviare l'unità.
Passaggio 4
Individuare le perdite
L'unità inizia a produrre fumo rapidamente; la linea di prova può riempire di fumo in circa 30 secondi a seconda del volume del sistema.
Passaggio 5
Conferma e Ricorso
Confermare qualsiasi percorso di fuga visibile contro il layout del sistema, riparare la perdita verificata e ripetere lo stesso test controllato.
Sicurezza e compatibilità
Abbina pressione e procedura al sistema testato
12V di potenza e pompa di aria incorporata
Collegare SDT102 a una batteria del veicolo DC 12V e confermare la corretta polarità prima dell'uso. La pompa di aria incorporata fornisce il flusso d'aria di prova, in modo da non bisogno di un compressore esterno.
Utilizzare il manometro per guardare la pressione
SDT102 emette meno di 10 psi con flusso nominale superiore a 6 L/min. Guarda il manometro per i cambiamenti di pressione nel percorso di prova collegato e rimane all'interno della pressione consentita dalla procedura di servizio del veicolo o del componente.
Olio di prova non è incluso
Non è incluso il test dell'olio. Utilizzare la paraffina liquida o l'olio per bambini e aggiungere 10-15 mL prima dell'uso.
Limitare l'uso continuo a 8 minuti
Non eseguire SDT102 continuamente per più di 8 minuti. La protezione automatica del surriscaldamento interrompe il funzionamento sopra i 75°C. Lascia raffreddare l'unità prima di riavviare.
Temperatura di funzionamento e superfici calde
SDT102 supporta il funzionamento fino a -20°C. L'alloggiamento in metallo rotondo può diventare caldo durante l'uso, quindi evitare di toccare direttamente le superfici calde.
Non utilizzare per test di pressione A/C diretti
SDT102 non può direttamente testare una pressione A/C automotive. Se una procedura di servizio consente il fumo su una sezione isolata della linea A/C, seguire questa procedura e utilizzare il fumo solo come un aiuto visivo indiretto.
Utilizzare il fumo per individuare il Leak
Utilizzare il fumo visibile per individuare l'area di fuga, quindi riparare e riattivare. Se non appare fumo, ricontrollare l'isolamento, il flusso e la configurazione di prova prima di continuare.
Non ricaricare mai durante la corsa
Non ricaricare l'olio di prova mentre SDT102 è in esecuzione.
Drain Excess olio prima
Scolare l'olio in eccesso prima dell'operazione se l'unità è stata riempita.
Leggi correttamente il calibro e l'indicatore
Utilizzare il manometro per le variazioni di pressione e l'indicatore di guasto per lo stato dell'unità.
Seguire i limiti di pressione del servizio
Rimanere entro i limiti di pressione nella procedura di servizio del veicolo o dei componenti.
Risultati di test
Utilizzare pressione e fumo come Clues separati
Cambiamenti di pressione
Utilizzare il comportamento di pressione sotto la configurazione di prova configurata e sigillata per guidare l'ispezione successiva, quindi tracciare l'area di fuga con fumo visibile.
Fuga di fumo visibile
Controllare che l'outlet non sia un'apertura intenzionale, quindi ispezionare, riparare e rifare l'area esatta.
No Visibile Fumo
Verificare l'accesso, l'isolamento, lo stato della valvola e la consegna del fumo prima di passare alla diagnosi funzionale o ad un altro metodo di prova.
Confronta i modelli
Confronta le opzioni di Gauge e Air-Supply
Confronta i modelli
Scegli uno o più modelli. SDT102 è selezionato per impostazione predefinita.
| Nome del prodotto | ModelloSDT50 | ModelloSDT60 | ModelloSDT100 | ModelloSDT101 | ModelloSDT102 | ModelloSDT103 | ModelloSDT106 | ModelloSDT203 | ModelloSDT205 | ModelloSDT205S | ModelloSDT206 | ModelloSDT208 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Produzione di fumo e protezione | ||||||||||||
| Principio di lavoro | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno | Combustione a basso ossigeno |
| Test del volume di riempimento dell'olio | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml | 10-15ml |
| Pressione nominale di uscita | <10psi | <10psi | <10psi | 3.2Kpa(0.46psi) | <10 psi uscita classificata in macchina; utilizzare la procedura di sistema di destinazione. | 3.2Kpa(0.46psi) | <12psi | <15psi | <15psi | <15psi | <18psi | <10psi/35psi |
| Flusso di uscita nominale | <5L/min | <5L/min | <5L/min | >10L/min | >6L/min | >10L/min | <5L/min | <6L/min | <6L/min | <6L/min | <6L/min | <15L/min |
| Protezione ad alta temperatura | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C | Smette di lavorare sopra 75°C |
| Tempo di risposta | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi | Produce fumo in 5 secondi |
| Potenza & dimensione fisica | ||||||||||||
| Potenza di ingresso | DC12V | DC12V | DC12V | DC12V/5A | DC12V | DC12V/5A | DC12V | DC12V | DC12V | DC12V | DC12V | DC12V/24V |
| Potenza nominale | 50W | 50W | 50W | 48W | 48W | 48W | 50W | 65W | 65W | 65W | 70W | 80W |
| Peso netto (unità principale) | 1.5kg | 1.6kg | 1.6kg | 1.6kg | 1.6kg | 1.15kg | 3.5kg | 1.7kg | 3.2kg | 3.2kg | 3.5kg | 4.2kg |
| Dimensioni unità principale | 145mm*80mm*200mm | 145mm*80mm*200mm | 180mm*102mm*143mm | 180mm*100mm*135mm | 180mm*102mm*143mm | 180mm*100mm*135mm | 110mm*135mm*210mm | 145mm*80mm*200mm | 295mm*295mm*207mm | 295mm*295mm*207mm | 150mm*150mm*275mm | 350mm*250mm*300mm |
| Monitoraggio e controlli | ||||||||||||
| Finestra del metro di flusso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ✓Incluso | ×Non incluso | ✓Incluso | ×Non incluso | ✓Incluso | ✓Incluso | ✓Incluso |
| Manometro | ×Non incluso | ✓Incluso | ×Non incluso | ×Non incluso | ✓Incluso | ×Non incluso | ×Non incluso | ✓Incluso | ✓Incluso | ✓Incluso | ✓Incluso | ✓Incluso |
| Tipo di sorgente dell'aria | Pompa di aria incorporata | Pompa di aria incorporata | Pompa di aria incorporata | Fonte dell'aria esterna | Pompa di aria incorporata | Fonte dell'aria esterna | Pompa di aria incorporata | Pompa di aria incorporata | Pompa di aria incorporata | Pompa di aria incorporata | Pompa di aria integrata 2 | Pompa di aria incorporata |
| Modalità di uscita | Modalità fumo | Modalità fumo | Modalità fumo | Modalità fumo | Modalità fumo | Modalità fumo | Modalità fumo | Modalità fumo | Modalità aria Modalità fumo | Modalità aria Modalità fumo | Modalità aria Modalità fumo | Modalità aria Modalità fumo |
| Modalità doppia pressione | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | Standard 35 psi / EVAP 10 psi modalità macchina; utilizzare la procedura del veicolo. |
| Manopola di regolazione del flusso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ✓Incluso | ×Non incluso | ✓Incluso | ×Non incluso | ✓Incluso | ✓Incluso | ✓Incluso |
| Valvola di drenaggio dell'olio | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ✓Incluso | ✓Incluso | ✓Incluso | ✓Incluso |
| Indicatore di guasto | ×Non incluso | ×Non incluso | ✓Incluso | ×Non incluso | ✓Incluso | ×Non incluso | ×Non incluso | ✓Incluso | ✓Incluso | ✓Incluso | ✓Incluso | ✓Incluso |
| Misurazione del livello dell'olio | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ×Non incluso | ✓Incluso | ✓Incluso |
Manuale e download
Utilizzare il manuale per la configurazione e la pressione di prova

Manuale utente AUTOOL SDT102
Aprire il manuale PDF per il funzionamento della pompa integrata SDT102, controlli di carico della pressione, test di fumo consentiti, gestione dell'olio di prova, sicurezza, manutenzione e risoluzione dei problemi.

Pacchetto
Cosa c’è in dotazione
- Unità principaleIncluso
- Cavo di bloccaggioIncluso
- Tubo di uscita del fumoIncluso
- Adattatore universale airbagIncluso
- Bottiglia di rifornimento dell'olio di prova vuotaIncluso
- Adattatore per coni in gommaIncluso
- Manuale utenteIncluso
Domande frequenti
Domande di calibro, pompa e fumo
Che cosa prova olio dovrei usare per SDT102?
Se non è disponibile l'olio di prova del fumo, usare la paraffina liquida o l'olio per bambini.
Quanto olio di prova dovrei aggiungere?
Aggiungere 10–15 mL prima dell'uso. Non aggiungere più di 15 mL alla volta. Se viene aggiunto troppo olio accidentalmente, scolate un po' di olio prima dell'operazione; l'olio extra può essere riutilizzato la prossima volta. Riempire solo quando il fumo diventa sottile e scolarlo rimanente olio di prova prima di aggiungere olio fresco.
Cosa devo controllare se SDT102 non produce fumo?
- Potenza: Confermare una connessione DC 12 V con una corretta polarità.
- Olio / temperatura: Controllare 10–15 mL paraffina liquida o olio per bambini, surriscaldamento e condizioni di olio; non aggiungere mai olio durante la corsa.
- Escalation: Se il fumo rimane debole, inviare foto di supporto o un video di configurazione breve.
Quali sistemi possono SDT102 Test?
SDT102 supporta controlli di perdite a bassa pressione per EVAP, aspirazione, scarico, guarnizione, vuoto, aree di tenuta del motore e turbo a bassa pressione. Può anche controllare serbatoi di carburante, serbatoi di refrigerante, guarnizioni dell'olio, percorsi dell'aria intercooler e raccordi di linea.
SDT102 può rilevare le perdite di EVAP?
I rilevatori di perdite di fumo AUTOOL possono testare le perdite nel sistema EVAP. SDT102 supporta il rilevamento delle perdite EVAP, comprese le auto americane dal 1996+ quando sono collegate con gli strumenti di servizio EVAP e gli adattatori che corrispondono alla porta di prova del veicolo.
SDT102 testa direttamente le perdite di sistema A/C automobilistico?
I sistemi A/C automobilistici funzionano a circa 1,7–3.0 MPa pressione di uscita, mentre SDT102 ha una pressione di uscita nominale inferiore a 10 psi. SDT102 non può direttamente testare il sistema A/C automobilistico per perdite. Utilizzare il fumo solo per aiutare a ispezionare una sezione della linea A/C dopo isolarlo e pressurizzarlo secondo la procedura di servizio.
Come può SDT102 Guida controllare una linea A/C isolata?
Prima isolare e pressurizzare il segmento della linea A/C secondo la procedura di servizio del veicolo o A/C. Quindi applicare il fumo vicino alla sezione di prova e osservare se sfuggire al flusso d'aria disturba il fumo. Se l'aria di fuga sposta il fumo, ispezionare quella zona per una possibile perdita. Questo può aiutare a individuare una perdita; non è un test diretto di pressione A/C.
SDT102 Ha bisogno di un compressore d'aria esterno?
No. SDT102 ha una pompa di aria integrata, quindi non è necessario alcun compressore d'aria esterno. Ha solo bisogno di 12V DC batteria di potenza del veicolo e la corretta quantità di olio di prova.
Posso regolare la pressione su SDT102?
SDT102 utilizza l'uscita fissa del fumo sotto i 10 psi. Se sono richieste modalità di pressione standard e EVAP separate, confrontare SDT208. Utilizzare SDT102 solo all'interno della sua gamma di bassa pressione specificata.
Quali accessori sono inclusi con SDT102?
Gli accessori inclusi variano a seconda dell'opzione del pacchetto. Controllare l'elenco dei prodotti per gli articoli esatti inclusi.
Come si diffondono i modelli di rivelatore di perdite di fumo AUTOOL?
- SDT101 e SDT103 utilizzano sorgenti di aria esterne e pressione EVAP da 3.2 kPa / 0.46 psi.
- SDT106 utilizza una pompa di aria integrata con uscita <12 psi.
- SDT203, SDT205 e SDT205S utilizzano l'uscita <15 psi, mentre SDT206 utilizza <18 psi con due pompe di aria incorporate.
- SDT208 fornisce modalità standard 35 psi e EVAP 10 psi.
Fonte dell'aria, pressione, flusso, modalità, manometri e accessori differiscono per modello.
Quanto dura la garanzia per SDT102?
Unità principale: garanzia di 3 anni. Accessori standard: garanzia di 1 anno. Condizioni di garanzia.
