Digitální manometrická souprava AUTOOL LM120 se dvěma teplotními vstupy
US$98.00
- Dvoutlaké rozdělovače
- SH/SC na bázi teploty
- Režimy vakua, držení + nabíjení
- Podsvícený displej pro více jednotek
- Dvoutlaké rozdělovače: Odečtěte manometrický tlak na vysoké a nízké straně současně pomocí vyhrazených ventilů pro přímou regulaci během servisního postupu.
- Teplotní SH/SC: Vyberte správné chladivo a připojte kompatibilní sondy pro zobrazení teplot dvou potrubí a výpočet přehřátí nebo podchlazení; obsah sondy se liší v závislosti na balení.
- Režimy vakua, držení + nabíjení: Podporuje monitorování vakua, časované testování udržení tlaku a asistenci s plněním chladiva.
- Podsvícený víceúčelový displej: Přepínání tlaku a jednotek °C/°F na velkém podsvíceném LCD displeji.
- Dvoutlaké rozdělovače: Odečtěte manometrický tlak na vysoké a nízké straně současně pomocí vyhrazených ventilů pro přímou regulaci během servisního postupu.
- Teplotní SH/SC: Vyberte správné chladivo a připojte kompatibilní sondy pro zobrazení teplot dvou potrubí a výpočet přehřátí nebo podchlazení; obsah sondy se liší v závislosti na balení.
- Režimy vakua, držení + nabíjení: Podporuje monitorování vakua, časované testování udržení tlaku a asistenci s plněním chladiva.
- Podsvícený víceúčelový displej: Přepínání tlaku a jednotek °C/°F na velkém podsvíceném LCD displeji.
- 3letá záruka Hlavní jednotka 3 roky · Příslušenství 1 rok
- 90denní vrácení zboží Možnost vrácení zboží do 90 dnů
- Oficiální obchod Originální produkty · Přímá podpora
AUTOOL LM120 · Dvoutlaký digitální manometr s teplotními vstupy
Ovládejte obě strany a vypočítejte SH/SC
Měří tlak na vysoké a nízké straně v rozsahu 0–6 MPa, sleduje relativní podtlak a podporuje plnění chladiva pomocí tohoto digitálního manometru. Kompatibilní klešťové sondy, které jsou součástí vybraných balení nebo se prodávají samostatně, poskytují údaje o teplotě potrubí od -40 °C do 150 °C a umožňují výpočty přehřátí/podchlazení se správným zvoleným chladivem. Časované udržení tlaku, rozhraní 1/4 palce, ventily a podsvícený displej podporují každodenní servis.
- Manometrický tlak 0–6 MPa
- -40 °C až 150 °C se sondami
- Přehřátí / Podchlazení
- Časově řízené udržení tlaku
- 1/4palcové připojení
Klíčové vlastnosti
Tlakový a dva teplotní vstupy na jednom displeji
Duální měření tlaku
Během instalace, testování a servisu odečítávejte manometrický tlak na vysoké a nízké straně spolu s dvojitým měřením teploty.

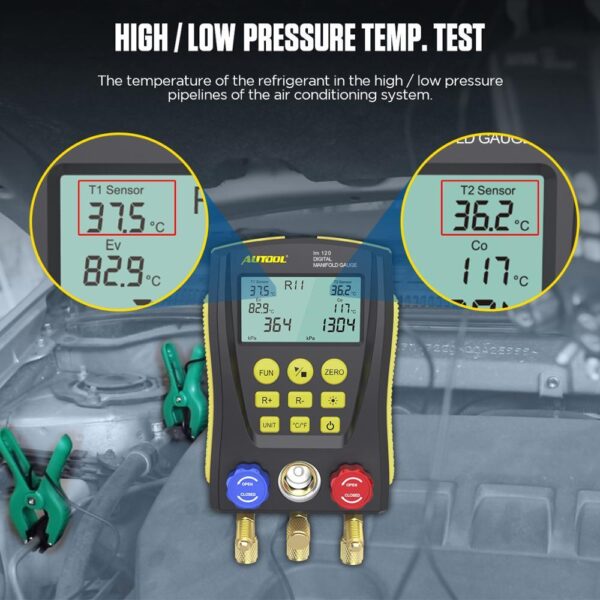

Duální zobrazení teplot
Zobrazuje teploty dvou potrubí, pokud jsou kompatibilní klešťové sondy připojeny a správně usazeny.
Teplotní rozsah sondy
Rozsah měření teploty: -40 °C až 150 °C s kompatibilními klešťovými sondami.
Podpora přehřátí a podchlazení
Po výběru správného chladiva a připojení kompatibilních sond vypočítejte SH a SC z údajů o tlaku a teplotě potrubí.
Monitorování vakua
Před nabíjením dodržujte během schváleného evakuačního postupu relativní vakuum.
Časově omezený test udržení tlaku
Zobrazení počátečního tlaku, aktuálního tlaku, tlakového rozdílu a uplynulého času pro posouzení těsnosti systému. Kontrola tlaku, pomoc s plněním chladiva a monitorování vakua podporují servisní sekvenci s přepínatelnými jednotkami tlaku a °C/°F.
Pomoc s doplňováním chladiva
Vestavěná 32bitová digitální procesorová jednotka a databáze chladiv podporují přímé čtení provozních dat a výpočet přehřátí a podchlazení, pokud je připojeno potřebné příslušenství. Použijte vybraná data o chladivu, hodnoty, ventily a správně dimenzované hadice k podpoře postupu plnění specifického pro dané zařízení.
Podsvícený displej pro více jednotek
Odečtěte servisní data na velkém podsvíceném LCD displeji a přepněte tlak nebo jednotky °C/°F podle postupu.
Trvanlivé ovládací prvky služeb
Vysoce pevný technický plast, flexibilní protiskluzová silikonová rukojeť, ventilové spínače s dlouhou životností a standardní rozhraní 1/4 palce zvyšují odolnost a všestrannost.
3 roky záruční podpory
Hlavní jednotka: 3letá záruka. Standardní příslušenství: 1letá záruka. Záruční podmínky.
Jak používat
Připojte, vyberte chladivo, stabilizujte a porovnejte
Potvrďte chladivo a jeho vlastnosti
Identifikujte chladivo v systému na základě spolehlivých informací o vozidle/zařízení a zkontrolujte tlakoměr, hadici a limity tlaku v systému.
Zkontrolujte a vynulujte
Zavřete oba ventily, zkontrolujte hadice a armatury, zapněte napájení, zvolte režim/jednotky/chladivo a v případě potřeby vynulujte zbytkový tlak.
Připojení podle směru proudění
Připojte správné konce hadic a servisní porty podle návodu k obsluze a systémového postupu.
Spusťte požadovaný režim
Použijte tlakový/chladicí režim, vakuový režim nebo časovaný test udržení tlaku; v případě potřeby SH/SC použijte plně kompatibilní teplotní sondy.
Zavřít, ověřit a odpojit
Zavřete ventily v požadovaném pořadí, nechte tlak na vysokotlaké straně dosáhnout bezpečného bodu, zkontrolujte výsledky a odpojte je podle schváleného postupu.
Bezpečnost a kompatibilita
Přizpůsobte chladivo, hadici, port a tlak
Nezaměňujte limity
Pracovní rozsah měření, limit přístroje 10 MPa, pracovní tlak hadice 600 PSI a limit hadice 3000 PSI jsou oddělené hodnoty.
Potvrzení identity chladiva
Vyberte známé chladivo v LM120 před interpretací údajů o tlaku a teplotě nebo nabíjením.
Kontrola hadic a armatur
Vyměňte poškozené hadice, těsnění nebo armatury a použijte hadici s vhodnou hodnotou, pokud dodaná hadice nesplňuje daný účel.
Používejte OOPP a ventilaci
Používejte vhodné ochranné pomůcky, větrejte pracovní prostor a chraňte přístroj před teplem, vlhkostí, nebezpečím vznícení a silnými elektromagnetickými poli.
Dodržujte postupy pro zařízení
Různé systémy a chladiva vyžadují různé postupy připojení a plnění; dodržujte aktuální manuál a pokyny výrobce zařízení.
Omezená provozní prostředí
Nepoužívejte ani neskladujte přístroj v prostředí s vysokou teplotou, vysokou vlhkostí, hořlavými, výbušnými materiály nebo silným elektromagnetickým polem.
Žádné úpravy obvodu
Neupravujte vnitřní obvod, mohlo by dojít k poškození přístroje nebo k nebezpečí.
Kontrola spojů pro kontrolu těsnosti
Před provedením zkoušky těsnosti zkontrolujte potrubní armatury, hadice a vřetena ventilů. Poškozené díly ihned vyměňte.
Dodržujte postupy pro chladivo
Během plnění chladiva dodržujte specifické provozní požadavky zařízení a chladiva, abyste předešli poškození uživatele nebo zařízení.
Před odpojením uvolněte tlak
Neodstraňujte připojení vysokotlakého ventilu, dokud tlak neklesne na bezpečnou hodnotu.
Výsledky testů
Odečtěte párové hodnoty tlaku a teploty
Pár s vysokým/nízkým tlakem
Interpretace tlaku na vysoké a nízké straně s ohledem na chladivo, teplotu a provozní podmínky.
Přehřátí/
Hodnoty SH/SC interpretujte pouze tehdy, je-li vybráno správné chladivo a sondy mají stabilní kontakt s celým potrubím.
Rozdíl tlaku v čase
Měnící se zadržovaný tlak může signalizovat problém s nastavením nebo utěsněním systému; opakujte kontrolu nastavení a k nalezení příčiny použijte samostatnou schválenou metodu.
Vakuový trend
Porovnejte dosažené/stabilní vakuum se specifikací služby, spíše než použijte univerzální běhové pravidlo.

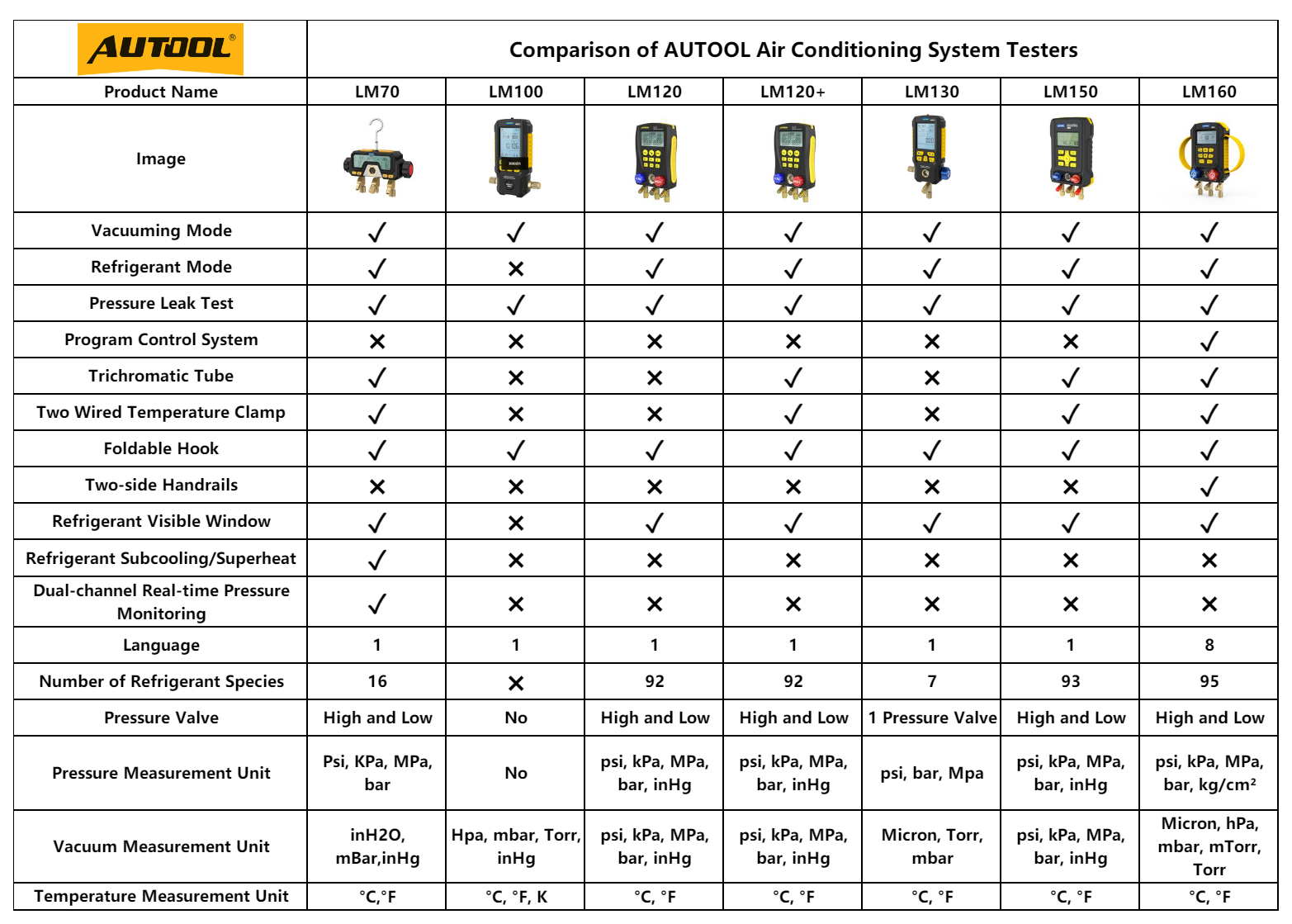

Porovnat modely
Vyberte rozdělovač pro servisní úlohu
Průvodce modely
Vyberte si jeden nebo více modelů. LM120 je ve výchozím nastavení vybráno.
| Vyberte si pro svůj úkol | LM120 | LM120+ | LM150 | LM160 |
|---|---|---|---|---|
| Kritéria výběru | ||||
| Základní pracovní postup | Pomoc s tlakem, podtlakem, retencí a nabíjením | Stejný základní pracovní postup s konfigurací plus-kit | Pokročilý pracovní postup digitálního rozdělovače | Programově řízený vícejazyčný pracovní postup |
| Teplotní sondy | Podporováno; zahrnutí se liší | Podporováno; svorky nejsou součástí této konfigurace | V balení jsou zobrazeny dva kusy | V balení jsou zobrazeny dva kusy |
Manuál a soubory ke stažení
Pro nastavení a servis použijte manuál
AUTOOL LM120 Uživatelská příručka
Otevřete si manuál ve formátu PDF pro LM120 měření tlaku a teploty, výpočty přehřátí a podchlazení, kontroly vakua, plnění chladiva, bezpečnost a řešení problémů.

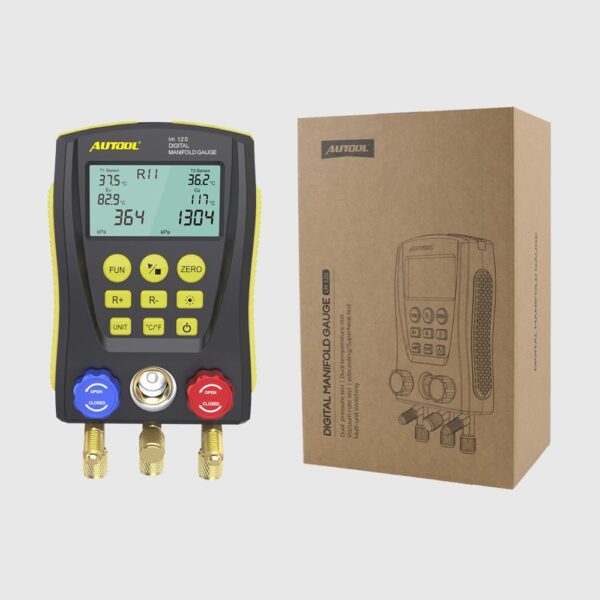

Balík
Co je zahrnuto
- LM120 Hlavní jednotkaDigitální ukazatel klimatizačního potrubí.
- Červené, modré a žluté hadiceBarevně kódované servisní hadice; ověřte jmenovitý tlak a zvolenou konfiguraci.
- Adaptéry/SpojkyPřipojovací příslušenství; přesné kusy vyžadují potvrzení pro vybranou sadu.
- Úložný kufříkOchranné pouzdro.
- Manuální a maloobchodní krabiceDokumentace a maloobchodní balení.
- Teplotní sondy a baterieNepředpokládejte zahrnutí; potvrďte LM120 konfigurace. Přístroj vyžaduje čtyři baterie typu AA.
Často kladené otázky
Otázky ohledně připojení a odečtu ukazatelů na sběrném potrubí klimatizace
Má LM120 identifikovat chladivo?
Před interpretací naměřených hodnot nebo plněním vyberte známé chladivo.
Co je AUTOOL LM120 Používá se k čemu?
AUTOOL LM120 je digitální rozdělovací měřič používaný jako pomocný přístroj pro instalaci, testování a údržbu chladicích zařízení, jako jsou automobilové klimatizace, klimatizace a chladicí systémy. Podporuje duální tlakové testování, duální teplotní testování, měření vakua, tlakové testování těsnosti, pomoc s plněním chladiva a konverzi více jednotek.
- Měří vysoký/nízký přetlak, relativní vakuum a teploty kompatibilních sond a podporuje časovaný test udržení tlaku.
Může LM120 Vypočítat přehřátí a podchlazení?
Ano. LM120 Vypočítává přehřátí a podchlazení, pokud je vybráno správné chladivo a jsou připojeny a řádně usazeny kompatibilní teplotní sondy. Dostupnost sond závisí na vybraném balíčku nebo verzi modelu.
Dokáže lokalizovat únik?
Ne. Změna v zadržování tlaku může signalizovat problém s těsněním, ale k nalezení příčiny je nutná samostatná schválená metoda.
Jaký je standardní jmenovitý tlak hadice?
Standardní maximální provozní tlak hadice je 600 PSI, přibližně 4,13 MPa / 41,3 baru. Mezní tlak hadice je 3000 PSI, přibližně 20,68 MPa / 206,8 baru. Pokud zabalená hadice neodpovídá vašim požadavkům na tlak, použijte vhodnou náhradní hadici.
- Použijte nejnižší použitelný provozní výkon mezi systémem, manometrem a hadicí; nepoužívejte limitní hodnoty přístroje nebo hadice jako provozní cíle.
Jsou součástí balení svorky?
Konfigurace balíčků se mohou lišit. Potvrďte vybranou možnost. LM120 sadu, spíše než spoléhat se na srovnání souvisejících modelů.
Jaké baterie jsou potřeba?
Čtyři 1,5V AA/LR6 baterie; ověřte si, zda se dodávají do vašeho regionu.
Kolik chladiv má LM120 Podpora?
LM120 Manuál uvádí vestavěnou databázi 89 chladiv založenou na amerických standardních datech NIST. Některé srovnávací materiály mohou uvádět různé počty chladiv podle verze, proto si ověřte aktuální verzi modelu, pokud je pro vaše použití přesný počet v databázi zásadní.
- Oba sdílejí pracovní postup základního manifoldu. LM120+ je samostatná konfigurace spojená se sadou tříbarevných hadic a dvouvodičovou teplotní svorkou; před nákupem si ověřte každé balení.
Má LM120 Měřit přetlak nebo absolutní tlak?
LM120 měří přetlak. Přetlak začíná atmosférickým tlakem, zatímco absolutní tlak začíná absolutním vakuem. Před použitím přístroje ověřte požadavky testovaného systému.
Co je to LM120 Rozsah a limit tlaku?
LM120 Rozsah měření tlaku je 0–6000 kPa a rozsah relativního vakua je -101–0 kPa. Celkové pokrytí je -101 kPa až 6 MPa (přibližně -1,01 baru až 60 barů) a mezní tlak přístroje je 10 MPa (100 barů). Nepoužívejte přístroj, pokud testované zařízení překračuje jeho rozsah.
Co dělají baterie LM120 Použití?
LM120 používá 4 × 1,5V AA / LR6 baterie. Vyměňte baterie, když se zobrazí indikátor slabých baterií, aby nedošlo k narušení normálního používání. Baterie nemusí být součástí dodávky v závislosti na dopravě a konfiguraci balení.
Co bych měl/a zkontrolovat před tlakovou zkouškou těsnosti?
Před zkouškou zkontrolujte potrubní armatury, hadice a dříky ventilů. Pokud zjistíte jakékoli poškození, ihned součástku vyměňte, abyste předešli nesprávnému použití nebo nehodám. Během zkoušky těsnosti LM120 zaznamenává počáteční tlak, okamžitý tlak, tlakový rozdíl ΔP a dobu trvání zkoušky.
Co může způsobit selhání plnění chladiva?
Selhání plnění chladiva může souviset se směrem připojení hadice, problémy s potrubím systému nebo konektorem nebo se zbývajícím vzduchem v hadici. Střední vstup chladiva má otvor s ventilem, který se používá k odvzdušnění po připojení chladiva k přístroji. Před nebo po každé operaci utáhněte měděný zátkový šroub a zkontrolujte potrubí a konektory chladicího systému.
Jaký je rozdíl mezi LM120 A LM120+?
LM120 je základní digitální rozdělovací manometr pro režim vakua, režim chladiva a tlakové testování těsnosti. LM120+ zachovává hlavní LM120 pracovní postup a přidá trichromatickou trubici a dva drátové teplotní kleště dle srovnávací tabulky. Vyberte si podle toho, zda potřebujete konfiguraci dalšího příslušenství.
Jak mám udržovat a skladovat LM120?
Uchovávejte přístroj v suchu a vyhněte se skladování v horkých, vlhkých nebo nevětraných prostorách. Pravidelně kontrolujte utažené a připojené součásti, v případě potřeby ošetřujte součásti, které přicházejí do styku s chemickými látkami, antikorozním přípravkem, vyhněte se korozivním kapalinám a přístroj nepřetěžujte.
Jak dlouhá je záruka?
Hlavní jednotka: 3letá záruka. Standardní příslušenství: 1letá záruka. Záruční podmínky.
